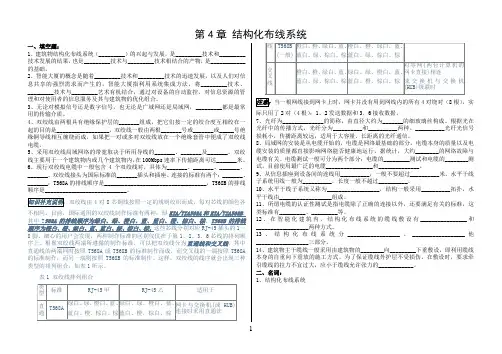

1 第4章 结构化布线系统
一、填空题：
1、建筑物结构化布线系统（_________）的兴起与发展，是_________技术和_________技术发展的结果，也是_________技术与_________技术相结合的产物，是____________的基础。
2、智能大厦的概念是随着_________技术和_________技术的迅速发展，以及人们对信息共享的强烈需求而产生的。智能大厦指利用系统集成方法，将_________技术、_________技术与_________艺术有机结合，通过对设备的自动监控，对信息资源的管理和对使用者的信息服务及其与建筑物的优化组合。
3、无论对模拟信号还是数字信号，也无论是广域网还是局域网，_________都是最常用的传输介质。
4、双绞线由两根具有绝缘保护层的_______组成，把它们按一定的绞合度互相绞在一起的目的是__________________。双绞线一般由两根_______号或_______或_____号绝缘铜导线相互缠绕而成，如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。
5、采用双绞线局域网络的带宽取决于所用导线的_______、_______及_______。双绞线主要用于一个建筑物内或几个建筑物内，在100Mbps速率下传输距离可达_______米。
6、现行双绞线电缆中一般包含4个双绞线对，具体为_______、_______、_______、_______。双绞线接头为国际标准的_______插头和插座。连接的标准有两个：_______、_______；T568A的排线顺序是___________________________________，T568B的排线顺序是____________________________。
知识补充说明：双绞线由4对8芯铜线按照一定的规则绞织而成，每对芯线的颜色各不相同。目前，国际通用的双绞线制作标准有两种，即EIA/TIA568A和EIA/TIA568B。其中T568A的排线顺序为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕，T568B的排线顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，这些芯线分别对应RJ-45插头的1～8脚。细心的用户会发现，两种制作标准的区别仅仅在于第1、2、3、6芯线的排列顺序上。根据双绞线两端所遵循的制作标准，可以把双绞线分为直通线和交叉线。其中直通线的两端同时按照T568A或T568B的标准制作而成，而交叉线的一端按照T568A的标准制作，而另一端则按照T568B的标准制作。这样，双绞线的线序就会出现三种类型的排列组合，如表1所示。
第9章 网络综合布线系统设计实例
本章主要是为用户提供一份完整可行的布线系统方案。其内容包括信息点数及点位的确定，电缆、线槽、桥架、管线的敷设方式及规格、型号的选择；最终确定各有关子系统的布线产品型号和数量，然后绘出布线系统图；从而得出材料清单和工程概算。
9.1 网络综合布线工程项目建议书样例
本样例列出了网络综合布线系统的通用结构，可以根据实际的项目大小和内容进行取舍。也可以采用不同的机构以适应特殊的项目要求。
一、 概述
二、 需求分析
三、 建网目标
1. 近期目标
2. 远期目标
四、 参照的标准及建网原则
1. 设计标准
2. 施工及验收标准
3. 建网原则
五、 总体设计
1. 总体设计方案介绍
2. 网络管理设计
3. 网络安全性设计
4. 网络可扩充性设计
六、 网络布线详细设计
1. 建筑群系统布线设计
2. 管理子系统设计
3. 设备间子系统设计
4. 干线子系统设计
5. 配线子系统设计
6. 工作区子系统设计
7. 测试与文档
8. 布线材料的选择
9. 施工材料和设备的选择
七、 技术服务与支持 双页为部分名，没有部分时为书名 2
八、 附录
1. 工程预算清单
2. 设计位介绍
3. 项目设计人员介绍
4. 资格证书
9.2 综合布线施工图设计
9.2.1 设计内容
提供可供施工的图纸，主要由图纸目录、设计说明、设备表、材料表、图例、系统图、楼层平面图、建筑群平面图和供电系统图等组成。
9.2.2 施工图设计要求
施工图设计就是将设计人的设计意图和施工要求以图纸的形式准确的表达出来，用以指示施工人员具体操作安装。施工图设计根据方案设计进行编制，其内容在9.2.1中描述。
施工图设计应满足以下要求：
1．根据图纸，可进行施工和安装；
2．根据图纸，可编制施工图预算；
3．根据图纸，可安排材料、设备订货和非标准设备的制作；
4．根据图纸，可进行工程验收。
9.2.3 系统图
1 第4章 结构化布线系统
一、填空题：
1、建筑物结构化布线系统（_________）的兴起与发展，是_________技术和_________技术发展的结果，也是_________技术与_________技术相结合的产物，是____________的基础。
2、智能大厦的概念是随着_________技术和_________技术的迅速发展，以及人们对信息共享的强烈需求而产生的。智能大厦指利用系统集成方法，将_________技术、_________技术与_________艺术有机结合，通过对设备的自动监控，对信息资源的管理和对使用者的信息服务及其与建筑物的优化组合。
3、无论对模拟信号还是数字信号，也无论是广域网还是局域网，_________都是最常用的传输介质。
4、双绞线由两根具有绝缘保护层的_______组成，把它们按一定的绞合度互相绞在一起的目的是__________________。双绞线一般由两根_______号或_______或_____号绝缘铜导线相互缠绕而成，如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。
5、采用双绞线局域网络的带宽取决于所用导线的_______、_______及_______。双绞线主要用于一个建筑物内或几个建筑物内，在100Mbps速率下传输距离可达_______米。
6、现行双绞线电缆中一般包含4个双绞线对，具体为_______、_______、_______、_______。双绞线接头为国际标准的_______插头和插座。连接的标准有两个：_______、_______；T568A的排线顺序是___________________________________，T568B的排线顺序是____________________________。
知识补充说明：双绞线由4对8芯铜线按照一定的规则绞织而成，每对芯线的颜色各不相同。目前，国际通用的双绞线制作标准有两种，即EIA/TIA568A和EIA/TIA568B。其中T568A的排线顺序为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕，T568B的排线顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，这些芯线分别对应RJ-45插头的1～8脚。细心的用户会发现，两种制作标准的区别仅仅在于第1、2、3、6芯线的排列顺序上。根据双绞线两端所遵循的制作标准，可以把双绞线分为直通线和交叉线。其中直通线的两端同时按照T568A或T568B的标准制作而成，而交叉线的一端按照T568A的标准制作，而另一端则按照T568B的标准制作。这样，双绞线的线序就会出现三种类型的排列组合，如表1所示。
综合布线施工方案
施
工
方
案
建设方：昆山XXXXXXX厂
设计方：江苏曼氏智能网络科技有限公司
江苏曼氏智能网络科技有限公司
结构化综合布线系统－－网络设计方案
2005年4月
目 录
第一章：引言
一、 概述
二、 综合布线系统的特点
第二章：办公室综合结构化布线方案设计
一、 工程概况
二、 设计总体目标及设计指导思想
三、 综合布线方案设计
１、 工作区子系统
２、 水平干线子系统
３、 管理子系统
４、 设备间子系统
四、 线路铺设
五、 工程实施内容
六、 所需材料明细及工程费用预算
第三章：计算机网络系统方案设计
一、 网络建设原则
二、 网络结构
三、 网络互连设备的选择
四、 网络互连设备费用预算
第四章：费用总预算
第一章 引言
一、 概述
布线系统是建筑或建筑群内的网络, 是实现智能化的基础。它不仅使建筑物内语音和数据通信设备、交换设备和其它信息管理系统彼此相通，而且是连接这些设备与建筑物外部的通信网络。
在信息时代的今天,建筑物的布线不再是一项基本的公共设施,它不仅能够提供电讯服务,而且已成为整个通讯网络的一部分, 为昂贵的高科技系统传播各种系统信号,具有更宽的频带和更高的速率,满足日益增长的对资讯共享的需求。
由于传统的布线系统对不同应用系统采用不同的布线，由不同的人员负责实施和维护， 其灵活性及扩充性差，因此无法满足智能化的要求等。
二、综合布线系统的特点
1、布线系统的综合性
它针对电脑、通讯和控制的要求而设计， 集合各种技术、系统、设施在一座大楼或建筑物内而成， 满足各种不同模拟或数字信号的传输需求，将所有的语言、数据、图象、 监控设备的布线组合在一套标准的布线系统上， 设备与信息出口之间只需一根标准的连接线通过标准的接口把它们接通即可。
２、布线系统结构的模块化
结构化布线系统中除去固定于建筑物内的水平线缆外，其所有的接插件都是积木式的标准件，以方便使用管理和扩充。 可以使得在投入运行后的维护工作中，备口备件储备少， 故障检查定位快，运行管理简单。它运用星形结构方式， 由中心点进行一些配线更动，即可将各种电路信号带入任意结构上。
