VGA接头定义

vga针脚定义VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：VGA 接口对地阻值1脚85 电压0.5V2脚85 电压0.5V3脚85 电压0.5V6脚0 7脚0 8脚013脚300-600 电压5V14脚300-600 电压5V5脚10脚为GND15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。

有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。

三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、 1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。

显示器接口(VGA)针脚定义显示器接口(VGA)针脚定义(D-sub15) 2007-11-06 18:48针脚名称描述针脚名称描述母头（孔）公头（针）1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13HSYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线其实我也是第一次焊接VGA接头，VGA接头接头较多，比较难焊，弄不好要么没信号，要么出现色差，所以先把如何焊接VGA头的方法收藏一下，以便随时查看，也希望大家在实际工作中有所用处。

按照VGA接头（15HD）的标准，共各引脚的定义如下：1PIN ——Red 2PIN ——Green 3PIN ——Blue4PIN ——ID Bit 5PIN ——N/C 6PIN ——R.GND7PIN ——G.GND 8PIN ——B.GND 9PIN ——No.Pin10PIN——GND 11PIN——ID Bit 12PIN——ID Bit13PIN——H Sync 14PIN——V Sync 15PIN——N/C其中1、2、3为模拟的红、绿、蓝信号，6、7、8为对应的模拟地；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。

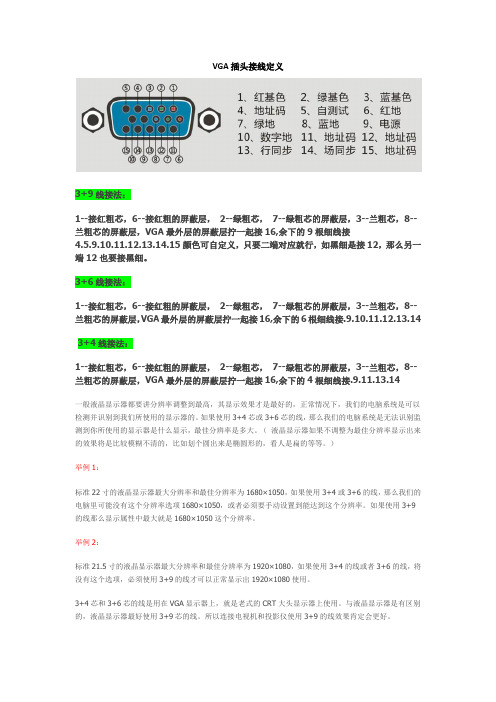

VGA插头接线定义3+9线接法：1--接红粗芯，6--接红粗的屏蔽层，2--绿粗芯，7--绿粗芯的屏蔽层，3--兰粗芯，8--兰粗芯的屏蔽层，VGA最外层的屏蔽层拧一起接16,余下的9根细线接4.5.9.10.11.12.13.14.15颜色可自定义，只要二端对应就行，如黑细是接12，那么另一端12也要接黑细。

3+6线接法：1--接红粗芯，6--接红粗的屏蔽层，2--绿粗芯，7--绿粗芯的屏蔽层，3--兰粗芯，8--兰粗芯的屏蔽层，VGA最外层的屏蔽层拧一起接16,余下的6根细线接.9.10.11.12.13.143+4线接法：1--接红粗芯，6--接红粗的屏蔽层，2--绿粗芯，7--绿粗芯的屏蔽层，3--兰粗芯，8--兰粗芯的屏蔽层，VGA最外层的屏蔽层拧一起接16,余下的4根细线接.9.11.13.14一般液晶显示器都要讲分辨率调整到最高，其显示效果才是最好的，正常情况下，我们的电脑系统是可以检测并识别到我们所使用的显示器的。

如果使用3+4芯或3+6芯的线，那么我们的电脑系统是无法识别监测到你所使用的显示器是什么显示，最佳分辨率是多大。

（液晶显示器如果不调整为最佳分辨率显示出来的效果将是比较模糊不清的，比如划个圆出来是椭圆形的，看人是扁的等等。

）举例1：标准22寸的液晶显示器最大分辨率和最佳分辨率为1680×1050，如果使用3+4或3+6的线，那么我们的电脑里可能没有这个分辨率选项1680×1050，或者必须要手动设置到能达到这个分辨率。

如果使用3+9的线那么显示属性中最大就是1680×1050这个分辨率。

举例2：标准21.5寸的液晶显示器最大分辨率和最佳分辨率为1920×1080，如果使用3+4的线或者3+6的线，将没有这个选项，必须使用3+9的线才可以正常显示出1920×1080使用。

3+4芯和3+6芯的线是用在VGA显示器上，就是老式的CRT大头显示器上使用。

显示器VGA接口针脚定义及焊接方法VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)针脚名称描述针脚名称描述母头（孔）公头（针）1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

显示器接口针脚定义及接法针脚名称描述1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色red2绿基色green3蓝基色blue4地址码ID Bit5自测试(各家定义不同)6红地7绿地8蓝地9保留(各家定义不同)10数字地11地址码12地址码13行同步14场同步15地址码(各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11母头（孔）公头（针）黄线脚13白线脚14外层屏蔽D15端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、"2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

VGA接口定义连接方法VGA（Video Graphics Array）接口是一种用于连接显示器和计算机的视频接口。

它由IBM在1987年开发，是一种模拟视频接口技术。

VGA接口最初设计用于IBM的PS/2系列计算机，但后来被广泛应用于各种个人电脑和显示器设备中。

它在20世纪80年代及90年代是主要的显示接口标准，直到后来被数字接口（如DVI、HDMI和DisplayPort）取代。

1. 红色（Red）、2. 绿色（Green）、3. 蓝色（Blue）这三个针脚分别是红色、绿色和蓝色信号的输出端口。

通过将这三个颜色的不同亮度和色彩组合，VGA接口能够传输高质量的彩色视频信号。

4. 接地（Ground）这些针脚负责将信号地连接到计算机和显示器的地线上，以确保信号的准确传输和屏蔽。

5.屏蔽这个针脚是用于屏蔽电磁干扰的屏蔽线。

它负责将屏蔽信号连接到显示器的金属外壳上，以减少外界干扰对视频信号的影响。

6. 接地（Ground）这个针脚负责将显示器的地线与计算机的地线连接起来。

7. 水平同步（Horizontal Sync）这个针脚负责传输显示器上显示的每行数据的时钟信号。

它将显示器分辨率、刷新率和图像的水平同步信号传输给计算机，帮助计算机确定如何在屏幕上显示图像。

8. 垂直同步（Vertical Sync）这个针脚负责传输显示器上显示的每个帧的时钟信号。

与水平同步相似，垂直同步信号通过这个针脚传输给计算机，帮助计算机确定如何在屏幕上显示图像。

9-15.未使用这些针脚在VGA接口标准中未定义使用，可以用于其他用途。

由于VGA接口是一种模拟接口，其传输距离较短，最大分辨率和刷新率受到限制。

常见的VGA分辨率包括640x480、800x600和1024x768等，而刷新率一般为60Hz。

要连接VGA接口，首先需要确定计算机和显示器都有VGA接口的支持。

然后，只需将显示器的VGA输入端口插入计算机显卡上的VGA输出端口，并确保插头和插口紧密连接。

DVI和VGA接口信号定义VGA和DVI接口定义与分类VGAVGA接口信号定义，对照下图:1(红(R) 5(地(GND) 9(空(NC) 13(水平同步信号(HS) 2(绿(G) 6(红地(RD) 10(地(GND) 14(垂直同步信号(VS) 3(蓝(B) 7(绿地(GD) 11(地(GND 15(空(NC) 4(空(NC) 8(蓝地(BD) 12(SDADVI如今带有DVI接口的液晶显示器十分普及，另外配备同样接口的显示卡也很常见，如此配合起来导致了DVI大行其道，而传统的VGA接口由于不能和数字信号完全匹配，因此逐渐走向没落。

DVI接口分为3大类5种标准，每种标准都有自己的应用范围，如果使用中不加以区别，就会影响显示设备的性能。

DVI详解DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(Digital Display Working Group，数字显示工作组)推出的接口标准。

它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS(Transition MinimizedDifferential Signaling，最小化传输差分信号)电子协议作为基本电气连接。

TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。

显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。

DVI接口的阵脚定义目前常见的DVI接口有两种，分别是DVI-Digital(DVI-D)与DVI-Integrated(DVI-I)，DVI-D仅支持数字信号，而DVI-I则可以支持模拟信号，也就是说DVI-I的兼容性更强。

通常我们在显卡的接口部分，看到的是DVI-I接口，而在显示器处，看到的则是DVI-D接口。

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

针脚名称描述针脚名称描述1 RED 红色分量信号9 +5V 电源（未使用）GREEN 绿色分量信号10 GND 地线23 BLUE 蓝色分量信号11 N/C 未使用母头（孔）公头4 N/C 未使用12 SDA 串行数据信号（针）5 GND 地线13 H SYNC 水平同步（行同步）GND R 红色分量地线14 V SYNC 垂直同步（场同步）67 GND G 绿色分量地线15 SCL 串行时钟信号8 GND B 蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为VGA接头图1 红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5自测试（各家定义不同）6红地7绿地8蓝地9保留（各家定义不同）10数字地11地址码12地址码13行同步14场同步15 地址码（各家定义不同）一般在VGA接头上，会1, 5, 6, 10, 11, 15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座,三根线与所布的中控电源线相连（火线、零线、地线不能接反,特别是地线）；另一段插接投影仪端的电源输入,并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。
