日产 4000 吨水泥熟料新型干法 生产线窑尾系统工艺设计精品

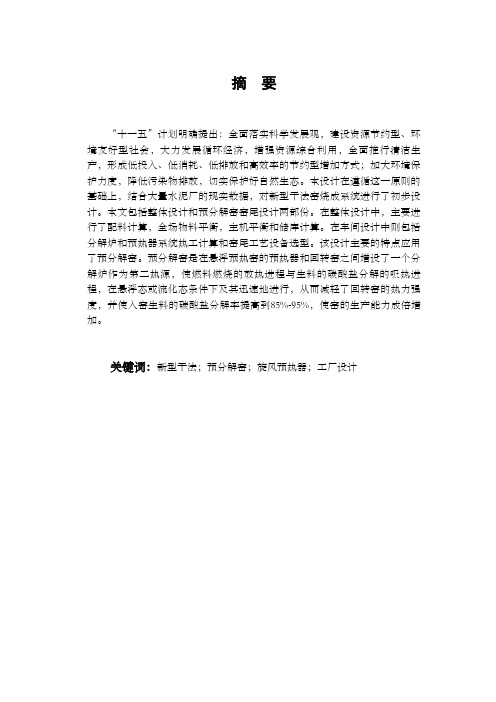

摘要“十一五”计划明确提出：全面落实科学发展观，建设资源节约型、环境友好型社会，大力发展循环经济，增强资源综合利用，全面推行清洁生产，形成低投入、低消耗、低排放和高效率的节约型增加方式；加大环境保护力度，降低污染物排放，切实保护好自然生态。

本设计在遵循这一原则的基础上，结合大量水泥厂的现实数据，对新型干法窑烧成系统进行了初步设计。

本文包括整体设计和预分解窑窑尾设计两部份。

在整体设计中，主要进行了配料计算，全场物料平衡，主机平衡和储库计算。

在车间设计中则包括分解炉和预热器系统热工计算和窑尾工艺设备选型。

该设计主要的特点应用了预分解窑。

预分解窑是在悬浮预热窑的预热器和回转窑之间增设了一个分解炉作为第二热源，使燃料燃烧的放热进程与生料的碳酸盐分解的吸热进程，在悬浮态或流化态条件下及其迅速地进行，从而减轻了回转窑的热力强度，并使入窑生料的碳酸盐分解率提高到85%-95%，使窑的生产能力成倍增加。

关键词：新型干法；预分解窑；旋风预热器；工厂设计Abstract“Eleveth Five-year Plan” made clear:the full implementation of the scientific development concept and building a resource-saving and environment-friendly society;vigorously develop the circular economy and strengthen the comprehensive utilization of resources,the full implementatiom of clean production,the formation of low-input,low consumption,low emissions and efficient-saving mode of growth;intensify environmental protection,and reduced pollutant emissions,and effectively protect the natural this paper, including the design and pre-kiln back-end design in two parts. In the overall design, the main ingredients for the calculation, the material balance of the audience, the host computing balance and storage. Design in the workshop include preheater and calciner system thermal calculation and back-end process equipment selection. The design of the main features of the application of the pre-kiln. Precalciner kiln is preheated in the suspension preheater kilns and between the addition of a rotary kiln calciner as a second heat source, so that the exothermic fuel combustion process and raw materials endothermic carbonate decomposition process, in the suspended state or fluidization conditions and rapid manner, so as to reduce the heat intensity of the rotary materials into the kiln and the carbonate decomposition rate to 85 % -95%, so the kiln production capacity doubled.Key words:NSP; Suspension preheater; Cyclone preheater ;Plant design目录摘要 (I)Abstract ............................................................................................................................................... I I 第1章绪论 . (1)1.1水泥工业及水泥行业形势 (1)1.2国内外烧成技术现状 (2)1.2.1 国际烧成技术现状 (2)1.2.2 国内烧成系统现状 (3)1.2.3 新型节能烧成系统 (4)1.3烧成系统发展趋势 (5)1.4本设计的意义 (7)第2章物料平衡计算 (9)2.1水泥熟料成份设定 (9)2.2物料平衡的计算 (10)2.2.1 物料平衡计算 (10)2.2.2 原料消耗定额 (11)2.2.3 烧成用干煤的消耗定额 (11)2.3全厂物料平衡计算 (12)2.3.1 相关参数的肯定 (12)2.3.2 计算步骤及计算公式 (14)2.3.3 全厂物料平衡表 (16)第3章主机平衡 (18)第4章烧成系统热平衡计算 (19)4.1原始资料 (19)4.2物料平衡计算 (20)4.3热量平衡计算 (21)第5章主要设备及设备的选型 (25)5.1主机设备选型 (25)5.1.1 石灰石破碎机选型 (25)5.1.2 生料粉磨系统选型 (27)5.1.3 预热器及分解炉选型 (28)5.1.4 回转窑 (29)5.1.5 篦冷机选型 (31)5.1.6 煤磨 (32)5.1.7 水泥磨 (34)5.1.8 包装机 (35)5.2预分解窑主要设备的设计计算 (36)5.2.1 回转窑规格的肯定 (36)5.2.2 回转率所需功率 (36)5.2.3 电机功率 (37)5.2.4 回转窑内物料运动速度 (37)5.2.5 窑内物料负荷率 (37)第6章回转窑的规格设计 (38)6.1肯定各段窑长 (38)6.2回转窑厚度 (38)6.3回转窑的技术性能 (38)6.3.1 回转窑的技术性能 (38)6.3.2 分解炉规格的肯定 (39)6.3.3 熟料篦冷却机的选型计算 (40)6.4附属设备的选型计算 (40)6.4.1 旋风筒的设计计算 (40)6.4.2 风机的计算及选型 (41)6.4.3 入分解炉专用风管直径(三次风管) (41)6.4.4 烟囱的设计计算 (41)6.4.5 增湿塔的设计计算 (42)6.4.6 电收尘器 (42)6.4.7 煤粉制备系统的计算 (42)致谢 (43)参考文献 (44)附录1 (1)附录2 (2)第1章绪论1.1水泥工业及水泥行业形势水泥生产工艺主要进程是原料破碎粉磨后制成生料，然后再把生料送入高温窑炉顶用燃料将其煅烧成熟料，最后将熟料与适量石膏磨细制成水泥。

题目：日产4000吨水泥熟料工厂设计班级：材料学院 430902班组员：朱欢（43090204）甫（43090205）少林（43090208）恺（43090212）完成容：物料平衡计算一、烧成车间生产能力 1 窑的年利用率根据最新技术窑的年利用率 η=325/365=0.89 2 窑的型号和台数的确定 用周平衡法 先令n=1，则7.1661244000241.=⨯=⨯=n Q Q d h （t/h ），查表选择型号Ф4.8×74 其小时产208.=l h Q （t/h ），则8.0208244000=⨯=n ，则定为一台型号Ф4.8×74的回转窑。

表1是选定窑型情况表1 选定的窑型3 回转窑产量的标定 实际窑的日产量为4000t/d748.4⨯φ的小时产量为4000/24=166.7t/h,所以定日产量为170t/h 。

4 确定石膏的含量适当增加石膏量有利于提高早期强度，但过多会引起膨胀,国家标准规定三氧化硫不大于4%，换算得石膏不大于6.8%.所以石膏加入量选为2%。

5 混合材掺量混合材掺量为30%的粒化高炉矿渣 6 烧成系统的生产能力：熟料的小时产量：h t nQ Q l h h /170,== 熟料的日产量：d t Q Q h d /408024==熟料的年产量： y t Q Q y /132538887601h ==•η 7 工厂的生产能力水泥中石膏的掺入量d=2%，水泥中混合材的掺入量e=30%，水泥的生产损失p=3%。

()()()h t e d P Q G h /5.2423021003100170100100h =---⨯=---=水泥小时产量：()d t G G h d /58205.2422424=⨯==水泥日产量：()y t G Q h y /18906275.24289.087608760=⨯⨯=⨯=η水泥年产量：二、配料计算1 确定率值的生料的化学成分表2 硅酸盐水泥熟料配料率值和矿物组成建议围根据要求，已知率值：KH=0.89-0.91 SM=2.4-2.6 IM=1.4-1.6表3 生料的化学成分2 计算煤灰掺入量 利用下列公式yDWy A Q RqA G 100= A G =46.2374310010004.203150⨯⨯⨯=2.6587%，所以煤灰参入量为2.6587%。

摘要为了对大学本科所学知识进行系统的考查和实践，我选择了“富强水泥厂日产4000吨水泥熟料窑尾系统工艺设计”这个课题。

该课题是在贵州省贵阳市郊区建一座日产4000吨熟料水泥厂，重点车间是窑尾系统。

我在设计过程中参考了许多水泥厂设计实例，并通过理论和经验数据相结合的方法完成了整个设计。

课程的主要内容包括生料配料计算，全厂工艺平衡计算，重点车间的设计计算，进而给出一个全厂工艺流程图和全厂工艺布置图。

在设计中，我尽可能的使用比较新的技术和思想，比如采用高效立式辊磨，利用窑尾废气预热物料，使用工业矿渣作为原料等。

此外，我本着合理可行、经济高效、环保的原则设计了全厂总平面布置图。

在符合最新生产发展要求的基础上，达到最大程度节约资源、能源，做到既降低生产成本又能稳定生产，经济效益和社会效益双赢的可持续生产。

关键词：水泥厂；窑尾系统；新型干法窑实用文档ABSTRACTIn order to examine and practice the university knowledge , I chose “Technological design of kiln syst em with 4000 tons cement clinker ouput per day for FuQiang cement plant” as my project .The graduating project is constructing a production lined with 4000 tons cement clinker per day in the suburban district of Guiyang City of Guizhou Province,and the key workshop is kiln rear system. In the designed process, I referenced many designed examples of cement plant , and completed this design through combining theory and empirical data .The main contents of this design are the calculation of raw mix proportions, the process equilibrium calculation, and the calculation of the key workshop, and then,giving a flow chart of the process and process arrangement layout plans.In this design, I trying to work with relatively new technologies and conception 实用文档such as adopting high efficiency vertical roller mill, utilizing the waste gas in the rotary kiln to preheat raw materials，and using industrial waste slag as raw meal, etc.Furthermore，I follow the principle in reasonable and achievable，economical and efficient , and environmental in my work for general layout of power plant. In accorded with the requirements of the development of the latest production, we reach maximum conservation resources and energies, and to meet both reduce production cost and stable production,thus benefiting both economic and social to win-win sustainable production.Key words：Cement plant；Kiln system；New dry process kiln目录实用文档摘要 (I)ABSTRACT (II)1 前言 (1)1.1 国际现状 (1)1.2 国内现状 (3)1.3 选题的目的及意义 (4)2 基础资料 (5)2.1 设计题目 (5)2.2 建厂条件 (6)2.3 原始数据 (6)3 配料计算 (9)3.1 计算目的 (9)3.2 率值确定 (9)3.3 热耗确定 (11)3.4 计算过程 (11)3.4.1 根据燃料组成计算发热量 (11)3.4.2 计算煤灰掺入量 (12)3.4.3 计算要求熟料的化学成分 (12)实用文档3.4.5 计算干原料料耗 (15)3.4.6 计算生料的干原料配合比 (15)3.4.7 根据原料配合比验证率值 (16)4 全厂工艺平衡计算 (17)4.1 窑规格的设计及产量标定 (17)4.1.1 窑尺寸的计算 (17)4.1.2 产量标定 (19)4.2 全厂物料平衡计算 (21)4.2.1 计算窑的台数 (21)4.2.2 烧成系统的生产能力 (22)4.2.3 水泥的生产能力 (22)4.2.4 原、燃料消耗定额计算 (23)4.2.5 编制物料平衡表 (29)4.3 全厂主机平衡计算和主机选型 (31)4.3.1破碎机选型 (32)4.3.2 回转窑设备选型 (34)4.3.3 烘干机选型 (35)实用文档4.3.5主机平衡表 (39)4.4 储存设施的计算 (41)4.4.1 堆场的设计 (43)4.4.2 堆棚的设计 (47)4.4.3 圆库的设计 (48)4.4.4 物料储存库、堆场选型表 (55)5 全厂工艺布置和工艺流程图 (57)5.1 全厂工艺布置 (57)5.2 工艺流程图 (58)6 重点车间的设计计算 (59)6.1烧成车间的工艺流程 (59)6.2窑尾系统的物料平衡计算 (60)6.2.1 收入物料 (63)6.2.5 支出物料 (69)6.3 窑尾系统的热量平衡计算 (74)6.3.1 收入热量 (74)6.3.2 支出热量 (77)实用文档6.4 物料平衡表与热量平衡表 (79)6.5 窑尾系统烟气平衡计算 (82)6.5.1 系统各部位烟气量计算 (85)6.6 窑尾系统预热器与分解炉的选型及尺寸确定 (90)6.6.1 悬浮预热器 (91)6.6.2 分解炉 (92)参考文献 (93)致谢 (95)实用文档1 前言水泥是当今世界上最重要的建筑材料之一。

日产5500吨水泥熟料新型干法生产线回转窑工艺设计引言：水泥是建筑材料中的重要组成部分，其生产工艺对于提高产品质量和生产效率至关重要。

本文将设计一条日产5500吨水泥熟料的新型干法生产线回转窑工艺，优化生产工艺参数，提高生产效率和产品质量。

一、熟料生产工艺概述：回转窑是水泥熟料生产线中最重要的设备之一，其工艺流程如下：1.原料破碎和预处理：原材料经过破碎机和预砂器进行破碎和预处理，以满足回转窑的要求。

2.原料配料：将破碎和预处理后的原材料按照比例配料，确保熟料质量。

3.原料煅烧：将配料后的原材料进入回转窑，通过高温下的热交换和化学反应，实现熟料的煅烧。

4.熟料磨烧：将煅烧后的熟料进行磨烧，获得细度合适的水泥粉。

二、工艺参数优化：1.进料量：根据水泥生产线的设计产量，确定回转窑的进料量。

对于本设计的5500吨/天水泥熟料生产线，回转窑的进料量为5500吨/天。

2.温度控制：熟料的煅烧温度对熟料质量有非常重要的影响。

为了保证熟料达到理想的质量，需要控制回转窑内的煅烧温度。

煅烧温度一般在1400-1600°C之间。

3.煅烧时间：煅烧时间与煅烧温度和回转窑的长度有关。

较高的煅烧温度和较长的回转窑长度可以增加煅烧时间，有利于化学反应的进行。

4.回转速度：回转窑的转速直接影响煅烧温度和煅烧时间。

较快的回转速度可以增加煅烧温度，但会缩短煅烧时间。

三、工艺设备选型：1.回转窑选择：在设计日产5500吨水泥熟料生产线回转窑时，需要选择合适的回转窑。

回转窑的参数包括直径、长度、转速、倾角等。

根据产能要求和熟料质量要求，选择合适的规格和型号的回转窑。

2.热风炉选择：回转窑是通过燃烧燃料产生的热风进行煅烧的，所以需要选择合适的热风炉。

热风炉的热效率和燃料消耗量是选择热风炉的关键参数。

3.煤粉磨机选择：煤粉是热风炉的主要燃料，所以需要选择合适的煤粉磨机。

煤粉磨机的主要参数包括产量、细度、能耗等。

四、工艺优势：1.灵活性：新型干法生产线回转窑工艺可以适应不同的燃料类型和配料成分，具有较大的灵活性。

日产5000吨熟料水泥厂烧成系统窑尾工艺设计日产5000吨熟料水泥厂烧成系统的窑尾工艺设计需要综合考虑多个因素，包括水泥熟料的质量、环境保护、能源消耗和工艺流程等。

下面是一个关于日产5000吨熟料水泥厂烧成系统窑尾工艺设计的示例，详述了窑尾处理的过程和工艺。

首先，烧成过程产生的窑尾气主要包含两个部分：高温烟气和粉尘。

窑尾烟气温度较高，含有大量的热能，因此需要对烟气进行合理的能量回收利用。

采用余热锅炉技术对窑尾烟气进行余热回收，将烟气中的热能转化为蒸汽或热水，并用于生产过程中，以减少能源消耗。

此外，余热锅炉还可以减少烟气中的污染物排放，提高环境保护水平。

除了能量回收利用，还需要对窑尾烟气中的粉尘进行有效处理。

首先，通过静电除尘器对烟气中的粉尘进行初步捕集，以减少对环境的污染。

然后，可以采用袋式除尘器对烟气中的细小粉尘进行进一步过滤，以达到更高的排放标准。

袋式除尘器具有高效的过滤效果和较高的捕集率，可以有效地净化窑尾烟气。

此外，窑尾中还含有一定的有害物质，如重金属和有机物。

为了减少对环境的不良影响，需要进行窑尾处理。

可以采用干法或湿法酸洗等方法对窑尾进行处理，将有害物质从烟气中去除，以达到排放标准。

处理过后的窑尾可以进行无害化填埋或焚烧处理，最大限度地减少对环境的影响。

在窑尾处理过程中，还需要考虑灰渣的处理。

烧成过程中产生的灰渣可以通过干法或湿法处理，将有用的成分提取出来，用于生产其他材料。

例如，可以将含有高铁和高铝成分的灰渣用于铁腕生产，实现资源的最大化利用。

剩余的灰渣可以进行填埋或回收利用。

此外，在窑尾处理过程中还需要合理安排设备的布局和运行流程，确保窑尾的处理效果和稳定性。

同时，要加强对窑尾处理过程中产生的污染物排放进行监测和管理，严格按照相关标准和法规进行操作，确保环境保护的效果。

综上所述，日产5000吨熟料水泥厂烧成系统窑尾工艺设计需要考虑到能源回收利用、粉尘处理、有害物质去除、灰渣处理等多个方面的因素。

日产4000t水泥熟料烧成系统工艺流程的设计与工艺计算专业课程设计报告4000t/d水泥熟料烧成系统工艺流程的设计与工艺计算1．引言1.1 设计目标本设计本着技术先进、可靠，切合实际，经济技术合理的原则，参考实际工厂的情况进行设计，本设计采用达到国内先进水平的技术，在保证产量的同时更保证产品的质量。

设计的工厂达到能耗低、高效利用资源、节约能源、生产效率高、熟料质量好、环境污染小、运行平稳，收入稳定，投资回报率高等优点。

工厂布局合理，方便生产及设备的操控和检修，考虑生产的实际，交通方便，运输设施布局合理，更兴建一些福利设施，保证员工在工作之余能得到充分的休息，劳保设施可以保证员工免受职业病的困扰[1]。

对整个工厂的除尘、绿化等的考虑，使该工厂建成后摆脱传统水泥工厂粉尘大、污染严重的旧形象，成为清洁、绿色的新型水泥工厂[2]。

本设计依据工厂的实际和社会的实际，设计了一座现代化的水泥厂。

1、生产规模：日产4000吨水泥熟料水泥工厂。

2、水泥品种：P.O32.5#、P.O42.5#普通硅酸盐水泥。

如表1-1所示，用来确定普通硅酸盐水泥中熟料的含量。

表1-1P.O水泥成分设计（wt%）种类矿渣粉煤灰石膏熟料P.O 325 15 10 5 70P.O 425 13 9 5 731.2厂址选择该厂选择建在辽宁省的凌源市三十家子镇。

1.2.1 地理位置凌源市隶属辽宁省朝阳市，因大凌河发源地而得名，位于辽宁、河北、内蒙古三省（区）交汇处，是连接京沈两大都市群、沟通内蒙古腹地与沿海港的重要交通接点城市。

距沈阳435公里，距北京371公里。

凌源市属辽西丘陵山区的一部分，境内沟壑纵横，山峦重叠。

地势西北高，东南低。

全市总面积3278平方公里，人口约65万。

辖8个街道办事处，11个镇、11个乡、239个行政村。

在其境内发现的牛河梁红山文化遗址2007年列入中国申报世界文化遗产预备名单。

凌源市地处辽宁西部边陲。

北与建平县、内蒙古宁城县毗连，东北及东与喀左县接界，西及西北与河北省平泉县相邻，西南与河北省宽城县、平泉县接壤，南与建昌县、河北省青龙县相连，东南与建昌、喀左两县搭界。

课程设计说明书日产4000吨熟料现代化干法生产水泥厂设计（重点车间：分解炉）学院：材料科学与工程学院课程名称：制品机械设备课程设计专业班级：无机非金属材料工程班学生姓名：学号：指导教师：摘要水泥是社会经济发展最重要的建筑材料之一，在今后几十年甚至是上百年之内仍然是无可替代的基础材料，对人类生活文明的重要性不言而喻。

现代最先进的水泥生产技术就是新型干法预分解窑。

预分解窑是在悬浮预热器与回转窑之间增设分解炉，在分解炉中加入占总用量50%-60%的燃料，使燃料燃烧的过程与生料碳酸盐分解的吸热过程在悬浮状态或沸腾状态下迅速进行，从而使入窑生料的分解率从悬浮预热窑的30%-40%提高到85%-90%，使窑的热负荷大为减轻，窑的寿命延长，而窑的产量却可成倍增长。

与悬浮预热器窑相比，在单机产量相同的条件下，预分解窑具有:窑的体积小，占地面积减小，制造、运输和安装较易，基建投资较低，且由于一半以上的燃料是在温度较低的分解炉内燃烧，，产生有害气体NOｘ较少，减少了对大气的污染。

为了符合当今水泥行业的发展需求同时也是对大学本科四年所学知识的考查，我选择了“日产4000吨熟料现代化干法生产水泥厂初步设计”这个课题作为我的毕业设计课题。

设计范围主要是分解炉，通过配料计算、工艺平衡计算等得出结果，并结合实际对主机及附属设备进行选型，进而对各种设备进行工艺布置，对全厂的设备进行简单规划。

关键词：水泥；新型干法预分解窑；分解炉设计任务书第一节设计目的此次课程设计是进入大学以来的第一次设计课程，也是在参加了生产实习后的一次总结。

基于在学习了《制品机械设备课程设计》，并结合本专业的发展特色而开设的一项重要的实践学习环节。

其目的在于通过课程设计的锻炼，树立正确的设计思想，培养我们认真的科学态度和严谨求实的工作作风。

在设计过程中培养我们学生掌握绘图、计算、研究等科学设计方法，提高工程设计计算,锻炼我们分析解决实际问题的能力。

第二节设计原则与指导思想1.根据任务书规定产品品种、质量、规模进行设计；2.选择技术先进、经济合理的工艺流程和设备；3.主要设备的能力应与生产规模相适应；4.满足工艺要求，确保工艺畅通；5.充分考虑安全因素，确保安全生产。

2018 年 06 月 07 日摘要本设计是对一条日产5000吨水泥熟料新型干法生产线烧成系统的窑头部分进行设计。

为了使设计更加合理完善，我查阅了许多资料，并且结合目前日产5000吨水泥熟料新型干法生产线烧成系统的实际例子，做出了自己的设计结果。

但是还是有很多缺点存在，所以望谅解。

本设计的主要内容有：1. 窑的选择：在选择窑的过程中，我运用理论公式算出窑型，同时我也查找了实际厂家的情况，最后我综合两者定出我的窑型；2. 物料平衡计算：按照经验公式<石灰石饱和系数、硅酸率、铝氧率）计算，得出恰当的率值。

确定出最终物料配比。

3. 生产工艺设计和主机设备选型计算：依据之前物料平衡计算结果，结合理论公式以及应用实例得出所选机型；4. 附属设备选型：包括熟料破碎机、熟料拉链机、离心风机、煤粉燃烧器。

虽然设备设备小，但在生产中作用却很重要。

关键词：物料平衡、新型干法生产、篦冷机、电收尘、ABSTRACTThis designisone 5000tons of cementclinkerproductionlines burningdrykilnsystem ofsome ofthe design.In order todesign morereasonable and perfect,I revieweda lot of information, and combined with the currentdaily output of5,000 tons ofcement clinkerproduction line ofnew drykilnsystempractical examplesto makehis owndesign results. But has very many Shortcoming existence, therefore looks forgiveness. Under I introduce my design mentality. 1.Kiln choice:in the selection process of Kiln, Icalculate thetheoretical formulausedkiln, and I also findthe actualmanufacturerof thesituation, finally, I setmycombination 。

日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计摘要本次设计的任务是5000t/d水泥熟料新型干法生产线烧成系统窑尾工艺设计。

预热器主要分为四级预热器和五级旋风预热器两种：其主要区别在于第一级预热器出口废气温度、废气量以个水泥生产线的耗煤量。

根据国内新型干法水泥生产的情况，窑尾烟气量可达1.5-1.9 Nm3/kg（煤粉燃烧后产生的理论烟气量为0.8-1.2 Nm3/kg 、0.2-0.4 Nm3/kg的漏风、过剩空气、盐类分解、自由水蒸发、高岭土脱水、空气带入含湿量等）。

四级预热器窑由于少了一级预热故本次设计选用五级悬浮预热器。

器，其漏风量比五级预及整热器窑有所减少，窑尾预热器烟气量也对应减少。

四级预热器但同时四级预热器增加了煤耗，增加煤耗量与增加发电量之比远远大于国家公布的火电标准煤耗表明，四级预热器窑的能源利用效率比五级预热器窑低。

五级预热器窑投资虽然有所增加，发电量减少；但煤耗量的减少更为明显，其运行时的经济效益和环境效益明显大于四级预热器窑。

关键词：烧成系统，预热器，分解炉，物料平衡安徽建筑工业学院本科毕业设计ABSTRACTThis design is the task of 5000 t/d NSP cement clinker production line firing system preheater process design. Preheater mainly divided into level 4 preheater and category five cyclone preheater two kinds: the main difference between the first level preheater export waste gas, waste gas temperature by a quantity of cement production line HaoMeiLiang. According to domestic NSP cement production, smoke gas inlet up to 1.5-1.9 N m3/ kg (pulverized coal burning after the theory of gas produced smoke for 0.8 1.2 N m3/ kg, 0.2 0.4N m3/ kg air leakage, the excess air, salt decomposition, free water evaporation, kaolin dehydration, air into the moisture content, etc.). Level 4 preheater kiln due to the level 1 preheat so the less design choose a category five suspension preheater. Implement, the leakage air volume gets than a category five and the heat exchanger kiln inlet preheater decreased, but also corresponding to reduce gas smoke. Level 4 preheater but at the same time level 4 preheater increased coal consumption, increase the amount and increase the capacity of the coal consumption than far greater than national publication of the thermal power standard that level 4 preheater coal kiln energy efficiency than category five preheater kiln low. A category five preheater kiln investment increased capacity, although reduce; But the amount of coal consumption reduce is more apparent, its runtime economic benefits and environmental benefits significantly greater than level 4 preheater kiln.KEYWORDS: Firing system Preheater NSP Material balance日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计目录摘要 (I)ABSTRACT........................................................... I I 第一章绪论..................................................... - 1 -1.1 设计任务及其依据，论述所生产产品的意义和价值............ - 1 -1.1.1 设计任务：......................................... - 1 -1.1.2 生产产品的种类及意义和价值......................... - 1 -1.2 窑的选型及标定.......................................... - 3 -1.2.1 窑的标定的意义..................................... - 3 -1.2.2 窑的选型计算....................................... - 4 -1.2.3 回转窑产量的标定................................... - 4 -1.3 结论.................................................... - 5 -1.3.1 窑的年利用率....................................... - 5 -1.3.2烧成系统的生产能力：............................... - 5 -1.3.3 确定窑的台数：..................................... - 6 - 第二章配料计算................................................. - 7 -2.1配料及物料平衡计算 ...................................... - 7 -2.2假设原料配比 ............................................ - 7 -2.2.1 计算白生料化学成分................................. - 8 -2.2.2 计算灼烧基生料化学成分............................. - 8 -2.2.3 计算熟料标准煤耗................................... - 8 -2.2.4 计算煤灰掺入量..................................... - 8 -2.2.5计算熟料化学成分（%）.............................. - 9 -2.2.6计算率值........................................... - 9 - 第三章总平面布置和工艺流程.................................... - 10 -3.1 水泥总平面设计的步骤................................... - 10 -3.1.1初步设计.......................................... - 10 -3.1.2施工图设计........................................ - 11 -3.2 工艺设计的基本原则和程序............................... - 11 -安徽建筑工业学院本科毕业设计3.2.1 工艺设计的基本原则................................ - 11 -3.2.2 工艺流程简介...................................... - 11 - 第四章物料平衡表.............................................. - 13 -4.1 计算熟料料耗........................................... - 13 -4.1.1理论料耗.......................................... - 13 -4.1.2实际料耗.......................................... - 13 -4.1.3计算实物煤耗...................................... - 13 -4.1.4 计算干基实际消耗定额.............................. - 13 -4.1.5 计算湿基实际消耗定额.............................. - 13 -4.2计算湿物料配合比 ....................................... - 14 -4.2.1编制物料平衡表.................................... - 14 - 第五章主机设备选型计算........................................ - 15 -5.1破碎设备................................................ - 15 -5.2窑外分解窑选型......................................... - 16 -5.3煤磨选型............................................... - 16 -5.4熟料烧成窑尾系统及其设备选型.......................... - 18 -5.4.1预热器飞灰量...................................... - 19 -5.4.2出收尘器飞灰量.................................... - 19 -5.4.3收尘器收下灰量.................................... - 19 -5.4.4实际料耗.......................................... - 19 -5.4.5预热器喂料量...................................... - 19 -5.5 气体量计算............................................. - 19 -5.5.1 窑尾排除废气量.................................... - 20 -5.5.2 三次风管抽风量.................................... - 20 -5.5.3 分解炉内废气量.................................... - 21 -5.6预热器废气量计算 ...................................... - 21 -5.6.1 五级预热器废气量.................................. - 21 -5.6.2 四级预热器废气量.................................. - 21 -5.6.3三级预热器废气量.................................. - 21 -日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计5.6.4二级预热器废气量.................................. - 22 -5.6.5 一级预热器废气量.................................. - 22 -5.6.6入高温风机废气量.................................. - 22 -5.7预热器选型 ............................................. - 22 -5.7.1直径确定.......................................... - 22 -5．7.2确定预热器型号................................... - 23 -5.8 袋收尘................................................. - 25 -5.9 输送设备.............................................. - 26 -5.9.1 带式输送机(由配料站入磨)......................... - 26 -5.9.2 螺旋输送机（输送增湿塔窑灰）.................... - 27 - 第六章总结.................................................... - 29 - 致谢........................................................... - 30 - 参考文献....................................................... - 31 -日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计第一章绪论水泥是国民经济的基础原材料，水泥工业与经济建设密切相关，在未来相当长的时期内，水泥仍将是人类社会的主要建筑材料。
