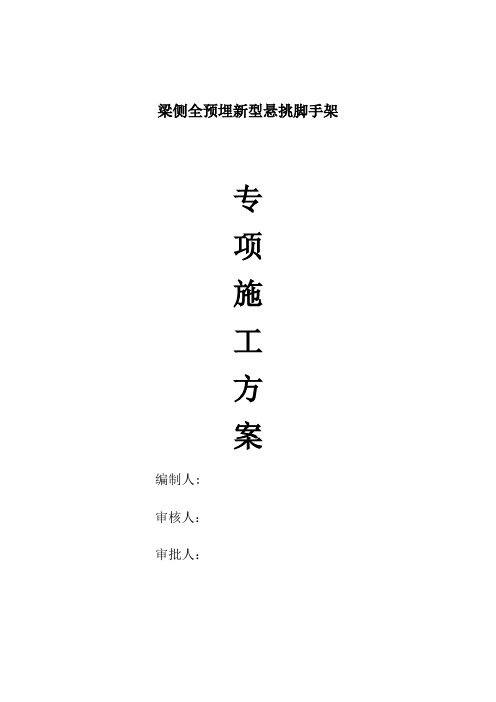

梁侧全预埋新型悬挑脚手架专项施工方案编制人:审核人：审批人：目录第一部分：梁侧全预埋新型悬挑施工与验收1、工程概况2、材料计划3、施工工艺技术参数5、施工方法6、检查验收7、施工安全保证措施第二部分：梁侧全预埋新型悬挑承力架设计计算1、梁侧全预埋新型悬挑承力架设计计算依据2、梁侧全预埋新型悬挑承力架与传统悬挑承力架的比较与分析3、梁侧全预埋新型悬挑承力架的组成4、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置方案5、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置图6、梁侧全预埋新型悬挑承力架与双排钢管脚手架材料选用7、计算参数的选取8、梁侧全预埋新型悬挑承力架施工安装注意事项9、上部双排钢管脚手架设计计算9.1纵向大横杆的计算9.1.1均布荷载值计算9.1.2大横杆最大弯矩设计值计算9.1.3大横杆抗弯强度计算9.1.4大横杆挠度计算9.2小横杆的计算9.2.1荷载值计算9.2.2小横杆最大弯矩设计值计算9.2.3小横杆抗弯强度计算9.2.4小横杆挠度计算9.3扣件抗滑力的计算9.4计算立杆底层段的轴向力设计值9.4.1计算外立杆底层段的荷载标准值9.4.2计算外立杆底层段的轴向力设计值N外杆9.4.3计算立杆底层段的荷载标准值9.4.4计算外立杆底层段的轴向力设计值N杆9.5外立杆的稳定性计算9.5.1计算风荷载产生的外立杆底层段弯矩设计值M W9.5.2不组合风荷载时外立杆的稳定性计算9.5.3组合风荷载时外立杆的稳定性计算9.6新型连墙件的计算9.6.1连墙钢管的承载力计算9.6.2 M14双头螺纹的预埋普通螺栓杆承载力验算10、梁侧全预埋上拉式标准悬挑承力架的承载力和挠度计算10.1确定梁侧全预埋上拉式标准悬挑承力架的计算简图10.2计算梁侧全预埋上拉式标准悬挑承力架的支座反力和力10.3确定上拉式标准悬挑承力架传给主体结构外围梁的荷载设计值10.4上拉式标准悬挑承力架的钢筋斜拉杆受拉强度计算10.5上拉式标准悬挑承力架的工字钢承载力和挠度计算10.5.1工字钢抗弯强度计算10.5.2工字钢抗剪强度计算10.5.3工字钢整体稳定性验算10.5.4工字钢外端E点的挠度计算11、无拉杆时工字钢悬挑梁承力架的承载力和挠度计算11.1确定无拉杆时工字钢悬挑梁的计算简图11.2计算无拉杆时工字钢悬挑梁的支座反力和力11.3确定无拉杆时工字钢悬挑梁传给主体结构外围梁的荷载设计值 11.4无拉杆时工字钢悬挑梁的承载力和挠度计算11.4.1无拉杆时工字钢悬挑梁抗弯强度计算11.4.2无拉杆时工字钢悬挑梁抗剪强度计算11.4.3无拉杆时工字钢悬挑梁整体稳定性验算11.4.4无拉杆时工字钢悬挑梁外端E点的挠度计算12、超长工字钢上拉式悬挑承力架的承载力和挠度计算12.1确定超长工字钢上拉式悬挑承力架计算简图12.2计算超长工字钢上部钢管脚手架传来的荷载12.2.1计算外立杆底层段的轴向力设计值12.2.2计算立杆底层段的轴向力设计值12.3计算超长工字钢上拉式悬挑承力架的支座反力和力12.4确定超长工字钢悬挑承力架传给主体结构外围梁的荷载设计值12.5超长工字钢悬挑承力架的钢筋斜拉杆强度计算12.6超长工字钢截面承载力和挠度计算12.6.1超长工字钢抗弯强度计算12.6.2超长工字钢抗剪强度计算12.6.3超长工字钢整体稳定性验算12.6.4超长工字钢外端E点的挠度计算13、无拉杆时超长工字钢悬挑梁的承载力和挠度计算13.1确定无拉杆时超长工字钢悬挑梁的计算简图13.2计算无拉杆时超长工字钢悬挑梁的支座反力和力13.3确定无拉杆时超长工字钢传给主体结构外围梁的荷载设计值 13.4无拉杆时超长工字钢悬挑梁的承载力和挠度计算13.4.1无拉杆时超长工字钢抗弯强度计算13.4.2无拉杆时超长工字钢抗剪强度计算13.4.3无拉杆时超长工字钢整体稳定性计算13.4.2无拉杆时超长工字钢外端E点的挠度计算14、悬挑承力架连接节点的设计计算14.1各工况下支座反力和杆件力汇总14.2悬挑承力架工字钢端节点设计计算14.2.1工字钢端与底座板焊缝连接计算14.2.2工字钢端与外围梁预埋螺栓连接计算14.3斜拉杆连接节点计算14.3.1斜拉杆上端与建筑主体结构预埋螺栓连接计算14.3.2钢筋斜拉杆下端与工字钢销栓连接计算15、梁侧全预埋新型悬挑承力架设计安装施工图附图梁侧全预埋悬挑承力架平面布置图专利证书、材料检测报告第一部分：梁侧全预埋新型悬挑施工与验收一、工程概况：1、工程名称：2、工程地点：3、建设单位：4、设计单位：5、监理单位：6、勘察单位：7、施工单位：本工程为一类住宅建筑，框剪结构，整体地下室，1#、3#均为三十层，2#为十六层，4#楼三十一层，层高见下图。
花篮螺栓悬挑脚手架施工工法花篮螺栓悬挑脚手架施工工法一、前言花篮螺栓悬挑脚手架施工工法是一种新型的悬挑脚手架施工工法，其主要特点在于可以提高施工效率和施工质量，减轻劳动强度，适用于大型建筑项目的高层悬挑结构施工。
二、工法特点 1. 花篮螺栓悬挑脚手架采用螺栓连接方式，悬挑长度可以灵活调整，适应各种悬挑结构的施工需求。
2.脚手架搭设简单、快速，可大幅减少施工时间和成本。
3. 花篮螺栓悬挑脚手架具有很高的稳定性和承载能力，能够满足高层悬挑结构的施工要求。
4. 该工法采用模块化设计和标准化施工工艺，便于施工操作和工程管理。
5. 花篮螺栓悬挑脚手架采用新型材质和结构，具有较长的使用寿命和良好的静力、动力性能。
三、适应范围花篮螺栓悬挑脚手架适用于高层悬挑结构的施工，如大型商业建筑、公共建筑和高层住宅等建筑项目。
四、工艺原理花篮螺栓悬挑脚手架的施工工法基于以下原理：1. 脚手架悬挂于建筑的外墙，利用螺栓进行连接，通过调节螺栓长度可以实现悬挂高度的灵活调整。
2. 脚手架的悬挑长度根据需要进行设计，并结合建筑结构进行力学计算，以保证脚手架的稳定性和承载能力。
3. 施工过程中，需要采取一系列的技术措施，确保脚手架的安全、稳定和施工质量。
五、施工工艺1. 施工前，需要进行详细的施工计划和方案编制，包括脚手架搭设序列、悬挑长度、螺栓连接方式等。
2. 搭设脚手架前，需要进行场地平整和基础处理，确保施工平稳进行。
3. 根据建筑结构确定脚手架的悬挑长度和位置，并进行螺栓的预埋。
4. 采用专业设备进行脚手架的组装和调整，确保平整度和垂直度满足设计要求。
5. 完成脚手架的搭设后，进行稳定性和承载能力的试验和检测，确保施工安全。
6. 在悬挑脚手架上进行施工作业，如安装建筑构件、进行修缮等。
六、劳动组织施工过程中需要合理组织劳动力，确保施工任务的顺利进行。
需要人员包括项目经理、技术人员、脚手架搭设人员等。
七、机具设备1. 脚手架搭设机具：包括脚手架搭设机、悬挑脚手架专用工具等。
编号：SZFA-036 **市工业园区73046地块住宅项目四期二区（3C2）标段工程花篮式悬挑脚手架施工方案中建一局集团第一建筑**二O一七年十二月目录第一章、编制说明、依据、概况1一、编制说明1二、编制依据1三、工程概况2第二章、脚手架施工布署4第三章、花篮拉杆式悬挑脚手架4一、花篮拉杆式悬挑脚手架构造4二、脚手架选材5三、悬挑架安装6四、架体搭设10五、脚手架拆除12第四章、外挑防护架13第五章、脚手架安全管理13一、脚手架检查、验收13-二、脚手架安全管理13三、季节性施工安全管理15第六章、防雷避电措施15第七章、应急预案16一、适用*围16二、职责16三、抢险组织机构17四、应急抢险程序18第八章、计算书20验算:花篮式型钢悬挑脚手架(扣件式)计算书（挑出2600mm,高22m）20第一章、编制说明、依据、概况一、编制说明根据集团公司新技术推广应用的要求，考虑到普通钢梁式悬挑脚手架悬挑钢梁必须穿越外墙，外墙会预留很多脚手架洞，脚手架洞的修补工程量大，且修补不当很可能造成外墙面渗漏，同时钢梁搁置在室内结构楼面上，影响室内墙体砌筑、二次结构施工及楼地面及其它装饰工程的施工。
为了解决上述普通型钢悬挑脚手对工程施工质量的影响因素，本项目高层住宅74#、78#、81#、83#考虑外脚手架采用新型的“花篮拉杆式”悬挑脚手架。
二、编制依据1、主要规程、规*1.1《混凝土结构工程施工质量验收规*》（GB50204-2015）1.2《建筑施工扣件式钢管脚手架安全技术规*》（JGJ130-2011）1.3《建筑施工高处作业安全技术规*》（JGJ 80-2016）1.4《建筑施工安全检查标准》（JGJ59-2011）1.4《钢结构工程施工质量验收规*》（GB50205-2001）1.5《建筑施工悬挑式钢管脚手架安全技术规程》(DGJ32/J121-2011)1.6《钢结构设计规*》(GB50017-2003)2、参考资料2.1 《建筑施工手册》（第5版）2.2 《简明施工计算手册》2.3 《实用建筑施工安全手册》（1999.7）2.4 我单位企业标准：“花篮拉杆式悬挑架制作与应用”（D001-2011）3、施工组织设计及相关设计图纸。
花篮式悬挑脚手架施工方案1. 引言花篮式悬挑脚手架是一种常用的施工工具，广泛应用于高层建筑的施工过程中。
本文将介绍花篮式悬挑脚手架的施工方案，包括搭建、使用和拆除等环节，以确保施工过程的安全和顺利进行。
2. 施工准备在开始施工前，需要进行充分的准备工作，包括材料准备、工具准备和施工场地的检查等。
2.1 材料准备花篮式悬挑脚手架的主要材料包括钢管、连接件、扣件、脚轮等。
在施工前，需要确保所有材料的质量符合标准要求，并做好储存和保养工作。
2.2 工具准备常用的工具包括扳手、螺丝刀、钢锤等。
在施工前，需要检查这些工具的状态，确保能够正常使用。
2.3 施工场地检查施工前需要对施工场地进行检查，确保地面平整、稳固，并清理掉障碍物。
同时需要检查天气状况，避免在恶劣天气下进行施工。
3. 搭建花篮式悬挑脚手架搭建花篮式悬挑脚手架的过程包括选址、安装花篮和悬挑杆、搭设支撑结构等环节。
3.1 选址在选址过程中，需要考虑施工范围、施工高度以及周围环境。
选址时应选择平稳、坚固的地面，并确保周围无障碍物或危险因素。
3.2 安装花篮和悬挑杆首先，将花篮安装在悬挑杆上，并确保花篮能够牢固地固定在悬挑杆上。
然后，将悬挑杆依次连接起来，形成整个悬挑脚手架的结构。
3.3 搭设支撑结构在花篮式悬挑脚手架的搭建过程中，需要搭设支撑结构，以确保整个脚手架具有足够的稳定性和承载力。
支撑结构包括主杆、副杆、水平杆等。
4. 使用花篮式悬挑脚手架在花篮式悬挑脚手架已经搭建完成后，可以开始使用。
使用过程中需要注意安全事项，确保工人能够在安全和稳定的环境下进行施工。
4.1 安全防护在使用花篮式悬挑脚手架时，必须按照规定佩戴安全帽、安全带等个人防护装备，确保工人的人身安全。
同时，还应设置警戒标志，警示周围人员注意施工区域。
4.2 负荷限制花篮式悬挑脚手架的负荷限制是指该脚手架能够承受的最大负荷。
在使用脚手架时，必须严格控制负荷，避免超过负荷限制，以防止发生意外。
花篮螺栓上拉杆组合式悬挑脚⼿架专项施⼯⽅案（专家论证通过）恒⼤XXX项⽬上拉式悬挑脚⼿架专项施⼯⽅案编制：审核：审批：⽬录第⼀章、⼯程概况 (3)第⼆章、编制依据 (4)第三章、施⼯计划 (5)第四章、施⼯⼯艺技术 (7)第五章、施⼯安全保证措施 (30)第六章、施⼯管理及作业⼈员配备与分⼯ (35)第七章、验收要求 (36)第⼋章、应急处置措施 (38)第九章、计算书及相关施⼯图纸 (46)第⼀章、⼯程概况⼀、危⼤⼯程的概况和特点1、⼯程基本情况2、各责任主体名称3、危⼤⼯程概况和特点(1)、本⼯程为⾼层住宅楼，结构类型为框架、框—剪⼒墙结构，各单体⼯程阳台多，结构悬挑部位多，受⼒复杂，使得架节点处理较难。
细部构造处理时本分项⼯程的控制重点；(2)、建筑结构外形不规则，阴阳⾓较多，悬挑主梁布置难度⼤；(3)、本⼯程层⾼层⾼较⾼，对于连墙件的布置要综合考虑；(4)、本⼯程外⽴⾯不平整，局部楼层存在⼤悬挑部位，需要进⾏专项设计。
⼀、施⼯要求1、脚⼿架的设计⼒求做到结构安全可靠，造价经济合理。
2、确保脚⼿架在使⽤周期内安全、稳定、牢靠。
3、选⽤材料时，⼒求做到常见通⽤、可周转利⽤，便于保养维修。
4、脚⼿架在搭设及拆除过程中要符合⼯程施⼯进度要求。
操作⼈员需取得特殊作业⼈员资格上岗证。
⼆、技术保证条件1、项⽬组织机构2、脚⼿架的搭设和拆除需严格执⾏该《专项施⼯⽅案》。
第⼆章、编制依据1、相关法律、法规、规范性⽂件、标准、规范类别名称编号法规中华⼈民共和国建筑法主席令第19号建筑⼯程质量管理条例国务院令第279号建设⼯程安全⽣产管理条例国务院令第393号危险性较⼤的分部分项⼯程安全管理规定建设部第37号令规范规程建筑地基基础设计规范GB50007-2011 建筑结构荷载规范GB50009-2012混凝⼟结构设计规范GB50010-2010 建筑施⼯脚⼿架安全技术统⼀标准GB 51210-2016项⽬经理：项⽬副经理：技术负责⼈⽣产经理施⼯员施⼯员⽡⼯班⽊⼯班钢筋班架⼦班⽔电班机修班后勤班2、设计⽂件3、施⼯合同第三章、施⼯计划⼀、施⼯计划该悬挑脚⼿架⼯程于该悬挑脚⼿架⼯程于2020年5⽉开⼯2021年7⽉30⽇竣⼯。
第1篇一、工程概况1. 工程名称：XX大厦幕墙工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：地上XX层，地下XX层，总建筑面积XX万平方米4. 施工单位：XX建筑集团有限公司5. 设计单位：XX建筑设计研究院二、悬挂式脚手架施工方案概述1. 施工依据：- 《建筑施工安全技术规范》- 《建筑施工脚手架安全技术规范》- 《建筑施工高处作业安全技术规范》- 工程施工图纸及设计说明- 相关施工合同及协议2. 施工目的：- 确保悬挂式脚手架施工安全、高效、优质完成- 防止高处坠落、物体打击等安全事故发生- 确保施工质量和施工进度3. 施工范围：- 悬挂式脚手架的搭设、拆除、维护与管理- 悬挂式脚手架的安全防护设施安装与拆除三、施工准备1. 技术准备：- 组织施工技术人员学习相关规范和施工图纸- 制定悬挂式脚手架施工方案- 编制安全技术措施2. 材料准备：- 检查脚手架、杆件、扣件、连接件等材料的质量和数量 - 检查安全防护设施，如安全网、安全带、防护栏杆等3. 人员准备：- 组织施工人员进行安全教育培训- 对施工人员进行安全技术交底- 对施工人员进行操作技能培训4. 施工机具准备：- 检查施工机具的性能和完好情况- 配置必要的检测仪器和设备四、悬挂式脚手架搭设1. 搭设顺序：- 从一端开始，逐层向上搭设- 每层搭设完成后，进行自检和互检2. 搭设要求：- 脚手架基础牢固，支撑稳定- 杆件连接紧密，扣件拧紧- 脚手架高度不超过5层- 脚手架宽度不小于1.2米- 安全防护设施齐全，符合规范要求3. 搭设注意事项：- 搭设过程中，严禁酒后作业- 严禁超负荷使用脚手架- 严禁在脚手架上堆放杂物- 严禁在脚手架上行走、跳跃五、悬挂式脚手架拆除1. 拆除顺序：- 从一端开始，逐层向下拆除- 每层拆除完成后，进行自检和互检2. 拆除要求：- 拆除过程中，严禁抛掷材料- 严禁在脚手架上作业- 严禁在拆除过程中穿越脚手架3. 拆除注意事项：- 拆除前，应将脚手架上的材料清理干净- 拆除过程中，应有人监护- 拆除后的材料应堆放整齐，便于运输六、安全技术措施1. 人员安全：- 施工人员必须佩戴安全帽、安全带等个人防护用品 - 严禁酒后作业- 严禁超负荷使用脚手架- 严禁在脚手架上行走、跳跃2. 材料安全：- 材料堆放整齐，不得超高、超宽- 材料运输过程中，应采取措施防止坠落- 材料拆除过程中，应防止材料抛掷3. 脚手架安全：- 脚手架基础牢固，支撑稳定- 杆件连接紧密，扣件拧紧- 脚手架高度不超过5层- 安全防护设施齐全，符合规范要求4. 环境安全：- 施工现场应保持整洁，防止污染- 施工现场应设置安全警示标志- 施工现场应配备消防设施七、施工进度计划1. 施工准备阶段：XX天2. 脚手架搭设阶段：XX天3. 脚手架拆除阶段：XX天4. 施工验收阶段：XX天八、施工验收1. 施工单位自检：在施工过程中，施工单位应定期进行自检，发现问题及时整改2. 监理单位验收：监理单位应按照施工图纸及规范要求，对悬挂式脚手架施工进行验收3. 政府部门验收：在施工完成后，政府部门应进行验收，合格后方可投入使用九、施工总结1. 施工单位应总结悬挂式脚手架施工过程中的经验教训2. 施工单位应总结安全技术措施的实施效果3. 施工单位应提出改进措施，提高施工质量和施工效率十、附则1. 本方案由XX建筑集团有限公司负责解释2. 本方案自发布之日起实施字数：2536字注：本方案仅供参考，具体施工方案应根据实际情况进行调整。
梁侧全预埋新型悬挑脚手架专项施工方案编制人:审核人：审批人：目录第一部分：梁侧全预埋新型悬挑施工与验收1、工程概况2、材料计划3、施工工艺技术参数5、施工方法6、检查验收7、施工安全保证措施第二部分：梁侧全预埋新型悬挑承力架设计计算1、梁侧全预埋新型悬挑承力架设计计算依据2、梁侧全预埋新型悬挑承力架与传统悬挑承力架的比较与分析3、梁侧全预埋新型悬挑承力架的组成4、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置方案5、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置图6、梁侧全预埋新型悬挑承力架与双排钢管脚手架材料选用7、计算参数的选取8、梁侧全预埋新型悬挑承力架施工安装注意事项9、上部双排钢管脚手架设计计算9.1纵向大横杆的计算9.1.1均布荷载值计算9.1.2大横杆最大弯矩设计值计算9.1.3大横杆抗弯强度计算9.1.4大横杆挠度计算9.2小横杆的计算9.2.1荷载值计算9.2.2小横杆最大弯矩设计值计算9.2.3小横杆抗弯强度计算9.2.4小横杆挠度计算9.3扣件抗滑力的计算9.4计算立杆底层段的轴向力设计值9.4.1计算外立杆底层段的荷载标准值9.4.2计算外立杆底层段的轴向力设计值N外杆9.4.3计算内立杆底层段的荷载标准值9.4.4计算外立杆底层段的轴向力设计值N内杆9.5外立杆的稳定性计算9.5.1计算风荷载产生的外立杆底层段弯矩设计值M W9.5.2不组合风荷载时外立杆的稳定性计算9.5.3组合风荷载时外立杆的稳定性计算9.6新型连墙件的计算9.6.1连墙钢管的承载力计算9.6.2 M14双头螺纹的预埋普通螺栓杆承载力验算10、梁侧全预埋上拉式标准悬挑承力架的承载力和挠度计算10.1确定梁侧全预埋上拉式标准悬挑承力架的计算简图10.2计算梁侧全预埋上拉式标准悬挑承力架的支座反力和内力10.3确定上拉式标准悬挑承力架传给主体结构外围梁的荷载设计值10.4上拉式标准悬挑承力架的钢筋斜拉杆受拉强度计算10.5上拉式标准悬挑承力架的工字钢承载力和挠度计算10.5.1工字钢抗弯强度计算10.5.2工字钢抗剪强度计算10.5.3工字钢整体稳定性验算10.5.4工字钢外端E点的挠度计算11、无拉杆时工字钢悬挑梁承力架的承载力和挠度计算11.1确定无拉杆时工字钢悬挑梁的计算简图11.2计算无拉杆时工字钢悬挑梁的支座反力和内力11.3确定无拉杆时工字钢悬挑梁传给主体结构外围梁的荷载设计值11.4无拉杆时工字钢悬挑梁的承载力和挠度计算11.4.1无拉杆时工字钢悬挑梁抗弯强度计算11.4.2无拉杆时工字钢悬挑梁抗剪强度计算11.4.3无拉杆时工字钢悬挑梁整体稳定性验算11.4.4无拉杆时工字钢悬挑梁外端E点的挠度计算12、超长工字钢上拉式悬挑承力架的承载力和挠度计算12.1确定超长工字钢上拉式悬挑承力架计算简图12.2计算超长工字钢上部钢管脚手架传来的荷载12.2.1计算外立杆底层段的轴向力设计值12.2.2计算内立杆底层段的轴向力设计值12.3计算超长工字钢上拉式悬挑承力架的支座反力和内力12.4确定超长工字钢悬挑承力架传给主体结构外围梁的荷载设计值12.5超长工字钢悬挑承力架的钢筋斜拉杆强度计算12.6超长工字钢截面承载力和挠度计算12.6.1超长工字钢抗弯强度计算12.6.2超长工字钢抗剪强度计算12.6.3超长工字钢整体稳定性验算12.6.4超长工字钢外端E点的挠度计算13、无拉杆时超长工字钢悬挑梁的承载力和挠度计算13.1确定无拉杆时超长工字钢悬挑梁的计算简图13.2计算无拉杆时超长工字钢悬挑梁的支座反力和内力13.3确定无拉杆时超长工字钢传给主体结构外围梁的荷载设计值13.4无拉杆时超长工字钢悬挑梁的承载力和挠度计算13.4.1无拉杆时超长工字钢抗弯强度计算13.4.2无拉杆时超长工字钢抗剪强度计算13.4.3无拉杆时超长工字钢整体稳定性计算13.4.2无拉杆时超长工字钢外端E点的挠度计算14、悬挑承力架连接节点的设计计算14.1各工况下支座反力和杆件内力汇总14.2悬挑承力架工字钢内端节点设计计算14.2.1工字钢内端与底座板焊缝连接计算14.2.2工字钢内端与外围梁预埋螺栓连接计算14.3斜拉杆连接节点计算14.3.1斜拉杆上端与建筑主体结构预埋螺栓连接计算14.3.2钢筋斜拉杆下端与工字钢销栓连接计算15、梁侧全预埋新型悬挑承力架设计安装施工图附图梁侧全预埋悬挑承力架平面布置图专利证书、材料检测报告第一部分：梁侧全预埋新型悬挑施工与验收一、工程概况：1、工程名称：2、工程地点：3、建设单位：4、设计单位：5、监理单位：6、勘察单位：7、施工单位：本工程为一类住宅建筑，框剪结构，整体地下室，1#、3#均为三十层，2#为十六层，4#楼三十一层，层高见下图。
梁侧全预埋新型悬挑脚手架专项施工方案编制人:审核人：审批人：目录第一部分：梁侧全预埋新型悬挑施工与验收1、工程概况2、材料计划3、施工工艺技术参数5、施工方法6、检查验收7、施工安全保证措施第二部分：梁侧全预埋新型悬挑承力架设计计算1、梁侧全预埋新型悬挑承力架设计计算依据2、梁侧全预埋新型悬挑承力架与传统悬挑承力架的比较与分析3、梁侧全预埋新型悬挑承力架的组成4、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置方案5、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置图6、梁侧全预埋新型悬挑承力架与双排钢管脚手架材料选用7、计算参数的选取8、梁侧全预埋新型悬挑承力架施工安装注意事项9、上部双排钢管脚手架设计计算9.1纵向大横杆的计算9.1.1均布荷载值计算9.1.2大横杆最大弯矩设计值计算9.1.3大横杆抗弯强度计算9.1.4大横杆挠度计算9.2小横杆的计算9.2.1荷载值计算9.2.2小横杆最大弯矩设计值计算9.2.3小横杆抗弯强度计算9.2.4小横杆挠度计算9.3扣件抗滑力的计算9.4计算立杆底层段的轴向力设计值9.4.1计算外立杆底层段的荷载标准值9.4.2计算外立杆底层段的轴向力设计值N外杆9.4.3计算内立杆底层段的荷载标准值9.4.4计算外立杆底层段的轴向力设计值N内杆9.5外立杆的稳定性计算9.5.1计算风荷载产生的外立杆底层段弯矩设计值M W9.5.2不组合风荷载时外立杆的稳定性计算9.5.3组合风荷载时外立杆的稳定性计算9.6新型连墙件的计算9.6.1连墙钢管的承载力计算9.6.2 M14双头螺纹的预埋普通螺栓杆承载力验算10、梁侧全预埋上拉式标准悬挑承力架的承载力和挠度计算10.1确定梁侧全预埋上拉式标准悬挑承力架的计算简图10.2计算梁侧全预埋上拉式标准悬挑承力架的支座反力和内力10.3确定上拉式标准悬挑承力架传给主体结构外围梁的荷载设计值10.4上拉式标准悬挑承力架的钢筋斜拉杆受拉强度计算10.5上拉式标准悬挑承力架的工字钢承载力和挠度计算10.5.1工字钢抗弯强度计算10.5.2工字钢抗剪强度计算10.5.3工字钢整体稳定性验算10.5.4工字钢外端E点的挠度计算11、无拉杆时工字钢悬挑梁承力架的承载力和挠度计算11.1确定无拉杆时工字钢悬挑梁的计算简图11.2计算无拉杆时工字钢悬挑梁的支座反力和内力11.3确定无拉杆时工字钢悬挑梁传给主体结构外围梁的荷载设计值11.4无拉杆时工字钢悬挑梁的承载力和挠度计算11.4.1无拉杆时工字钢悬挑梁抗弯强度计算11.4.2无拉杆时工字钢悬挑梁抗剪强度计算11.4.3无拉杆时工字钢悬挑梁整体稳定性验算11.4.4无拉杆时工字钢悬挑梁外端E点的挠度计算12、超长工字钢上拉式悬挑承力架的承载力和挠度计算12.1确定超长工字钢上拉式悬挑承力架计算简图12.2计算超长工字钢上部钢管脚手架传来的荷载12.2.1计算外立杆底层段的轴向力设计值12.2.2计算内立杆底层段的轴向力设计值12.3计算超长工字钢上拉式悬挑承力架的支座反力和内力12.4确定超长工字钢悬挑承力架传给主体结构外围梁的荷载设计值12.5超长工字钢悬挑承力架的钢筋斜拉杆强度计算12.6超长工字钢截面承载力和挠度计算12.6.1超长工字钢抗弯强度计算12.6.2超长工字钢抗剪强度计算12.6.3超长工字钢整体稳定性验算12.6.4超长工字钢外端E点的挠度计算13、无拉杆时超长工字钢悬挑梁的承载力和挠度计算13.1确定无拉杆时超长工字钢悬挑梁的计算简图13.2计算无拉杆时超长工字钢悬挑梁的支座反力和内力13.3确定无拉杆时超长工字钢传给主体结构外围梁的荷载设计值13.4无拉杆时超长工字钢悬挑梁的承载力和挠度计算13.4.1无拉杆时超长工字钢抗弯强度计算13.4.2无拉杆时超长工字钢抗剪强度计算13.4.3无拉杆时超长工字钢整体稳定性计算13.4.2无拉杆时超长工字钢外端E点的挠度计算14、悬挑承力架连接节点的设计计算14.1各工况下支座反力和杆件内力汇总14.2悬挑承力架工字钢内端节点设计计算14.2.1工字钢内端与底座板焊缝连接计算14.2.2工字钢内端与外围梁预埋螺栓连接计算14.3斜拉杆连接节点计算14.3.1斜拉杆上端与建筑主体结构预埋螺栓连接计算14.3.2钢筋斜拉杆下端与工字钢销栓连接计算15、梁侧全预埋新型悬挑承力架设计安装施工图附图梁侧全预埋悬挑承力架平面布置图专利证书、材料检测报告第一部分：梁侧全预埋新型悬挑施工与验收一、工程概况：1、工程名称：2、工程地点：3、建设单位：4、设计单位：5、监理单位：6、勘察单位：7、施工单位：本工程为一类住宅建筑，框剪结构，整体地下室，1#、3#均为三十层，2#为十六层，4#楼三十一层，层高见下图。
保利2015G39地块项目脚手架专XXXX公司编制人:审核人:审批人:编制时间:20__年月日目录一、编制依据 (1)二、工程概况 (1)三、悬挑脚手架选型 (1)四、施工工艺 (2)五、花篮拉杆式悬挑脚手架构造与应用 (6)六、悬挑架制作与安装 (12)七、悬挑脚手架搭设安全技术要求 (17)八、脚手架搭设安全措施 (22)九、悬挑架设计计算 (29)十、花蓝拉杆式悬挑架平面图 (36)花篮拉杆式悬挑脚手架施工方案一、编制依据1．《建筑施工手册》(第五版) 2．《简明施工计算手册》(第三版) 3．《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 4．《建筑施工安全检查标准》(JGJ59-2011) 5．《建筑施工高处作业安全技术规范》(JGJ80-91)6.《钢结构施工验收规范》(GB50205-2001)二、工程概况三、悬挑脚手架选型1、选型: 用16#工字钢,选用花篮拉杆式悬挑脚手架。
2、脚手架概况四、施工工艺4.1双排扣件钢管外脚手架1）落地至地面脚手架搭设的工艺流程为:场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
2）落地至地库顶板上脚手架的工艺流程:定位设置通长工字钢底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记；用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。
搭设参数表:2)地基基础本工程脚手架立杆基础为C30混凝土板,板混凝土强度经计算能够满足承载脚手架传递荷载(具体计算数据参阅:《落地脚手架计算书》)。
脚手架搭设时应在立杆底部铺设垫板(用于落地脚手架),要求为18#槽钢,严禁立杆直接落在板表面上,垫板与板表面接触密实。
