图形符号涉及的国家标准

电气制图及电气图形符号国家标准展开全文电气制图及电气图形符号国家标准主要包括如下四个方面：【1】电气制图4项;【2】电气简图用图形符号13项;【3】电气设备用图形符号2项;【4】主要的相关国家标准13项。

1.电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。

这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。

这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。

GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主要包括以下几个分标准：(1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。

电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。

有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。

2.《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。

这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。

GB/T4728由以下13部分组成：(1)电气图用图形符号第1部分：总则GB/T4728.1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分：导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分：基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5-2005。

GB4728-85电气图用图形符号总则中华人民共和国国家标准电气图用图形符号UDC 总则代替GB 312-64Graphical symbols for electrical diagramsGeneral lmformation本标准规定了绘制各种电气图用的图形符号总则。

GB 4728《电气图用图形符号》国家标准包括以下13个部分：总则符号要素、限定符号和常用的其他符号导线和连接器件无源元件半导体管和电子管电能的发生和转换开关、控制和保护装置测量仪表、灯和信号器件电信：交换和外围设备电信：传输电力、照明和电信布置二进制逻辑单元模拟单元本标准的制订参照采用了国际标准IEC 617《绘图用图形符号》。

1 内容提要本标准由以下部分组成：第1部分总则第2部分符号要素、限定符号和常用的其他符号例如：轮廓和外壳；电流和电压种类；可变性；力、运动和流动的方向；机械控制；接地和接机壳；理想电路元件等。

第3部分导线和连接器件例如：电线，柔软、屏蔽或绞合导线，同轴导线；端子，导线连接；插头和插座；电缆密封终端头等。

第4部分无源元件例如：电阻器、电容器、电感器；铁氧体磁芯、磁存储器矩阵；压电晶体、驻极体、延迟线等。

第5部分半导体和电子管例如：二极管、三极管、晶闸管；电子管；辐射探测器件等。

第6部分电能的发生和转换例如：绕组；发电机、电动机；变压器；变流器等。

第7部分开关、控制和保护装置例如：触点；开关、热敏开关、接近开关、接触开关；开关装置和控制装置；起动器；有或无继电器；测量继电器；熔断器、间隙、避雷器等。

第8部分测量仪表，灯和信号器件例如：指示、积算和记录仪表；热电偶；遥测装置；电钟；位置和压力传感器；灯，喇叭和铃等。

第9部分电信：交换和外围设备例如：交换系统、选择器；电话机；电报和数据处理设备；传真机、换能器、记录和播放等。

第10部分电信：传输例如：通信电路；天线、无线电台；单端口、双端口或多端口波导管器件、微波激射器、激光器、信号发生器、变换器、阈器件、调制器、解调器、鉴别器、集线器，多路调制器、脉冲编码调制；频谱图，光纤传输线路器件等。

图形符号涉及的国家标准GB/T 10001.1-2006 标志用公共信息图形符号第1部分: 通用符号GB/T 10001.2-2006 标志用公共信息图形符号第2部分: 旅游休闲符号GB/T 10001.3-2011 标志用公共信息图形符号第3部分: 客运货运符号GB/T 10001.4-2009 标志用公共信息图形符号第4部分：运动健身符号GB/T 10001.5-2006 标志用公共信息图形符号第5部分: 购物符号GB/T 10001.6-2006 标志用公共信息图形符号第6部分：医疗保健符号GB/T 10001.9-2008 标志用公共信息图形符号第9部分: 无障碍设施符号GB/T 10001.10-2007 标志用公共信息图形符号第10部分: 铁路客运服务符号GB/T 16903.1-2008 标志用图形符号表示规则第1部分：公共信息图形符号的设计原则GB/T 16903.2-2008 标志用图形符号表示规则第2部分：测试程序GB/T 5845.2-2008 城市公共交通标志第2部分：一般图形符号和安全标志GB/T 5845.4-2008 城市公共交通标志第4部分：运营工具、站（码头）和线路图形符号GB/T 14479-1993 传感器图用图形符号GB/T 3894.6-1984船舶布置图图形符号救生设备GB/T 3894.9-1986船舶布置图图形符号起货设备GB/T 4791-2005船舶管路附件图形符号GB/T 27889-2011船舶和海上技术导航术语、缩略语、图形符号和概念GB/T 3895-1983船舶甲板敷料和绝缘材料图形符号GB/T 4299-2008船舶通风系统图形符号GB/T 28443-2012 导航电子地图图形符号GB/T 17349.2-1998 道路车辆汽车诊断系统图形符号GB/T 11797-2005 道路交通事故现场图形符号GB/T 24362-2009 地震公共信息图形符号与标志GB/T 4728.1-2005电气简图用图形符号第1部分:一般要求GB/T 4728.2-2005电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号GB/T 4728.3-2005电气简图用图形符号第3部分:导体和连接件GB/T 4728.4-2005电气简图用图形符号第4部分:基本无源元件GB/T 4728.5-2005电气简图用图形符号第5部分:半导体管和电子管GB/T 4728.6-2008电气简图用图形符号第6部分：电能的发生与转换GB/T 4728.7-2008电气简图用图形符号第7部分：开关、控制和保护器件GB/T 4728.8-2008电气简图用图形符号第8部分：测量仪表、灯和信号器件GB/T 4728.9-2008电气简图用图形符号第9部分：电信交换和外围设备GB/T 4728.10-2008电气简图用图形符号第10部分：电信传输GB/T 4728.11-2008电气简图用图形符号第11部分：建筑安装平面布置图GB/T 4728.12-2008电气简图用图形符号第12部分：二进制逻辑元件GB/T 4728.13-2008电气简图用图形符号第13部分：模拟元件GB/T 5465.1-2009电气设备用图形符号第1部分：概述与分类GB/T 5465.2-2008电气设备用图形符号第2部分：图形符号GB/T 5465.11-2007电气设备用图形符号基本规则第1部分：原形符号的生成GB/T 23371.2-2009电气设备用图形符号基本规则第2部分：箭头的形式与使用GB/T 23371.3-2009电气设备用图形符号基本规则第3部分：应用导则GB/T 15192-2008 纺织机械用图形符号GB/T 24340-2009 工业机械电气图用图形符号GB/T 26802.3-2011 工业控制计算机系统通用规范第3部分：设备用图形符号GB/T 22164-2008 公众气象服务天气图形符号GB/T 2625-1981 过程检测和控制流程图用图形符号和文字代号GB/T 24742-2009 技术产品文件工艺流程图表用图形符号的表示法GB/T 4270-1999 技术文件用热工图形符号与文字代号GB/T 16901.1-2008 技术文件用图形符号表示规则第1部分:基本规则GB/T 16901.3-2009 技术文件用图形符号表示规则第3部分：连接点、网络的分类及其编码GB/T 6567.4-2008 技术制图管路系统的图形符号阀门和控制元件GB/T 6567.3-2008 技术制图管路系统的图形符号管件GB/T 6567.2-2008 技术制图管路系统的图形符号管路GB/T 6567.5-2008 技术制图管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法GB/T 6567.1-2008 技术制图管路系统的图形符号基本原则GB/T 24746-2009 技术制图粘接、弯折与挤压接合的图形符号表示法GB/T 20063.1-2006 简图用图形符号第1部分：通用信息与索引GB/T 20063.2-2006 简图用图形符号第2部分：符号的一般应用GB/T 20063.3-2006 简图用图形符号第3部分：连接件与有关装置GB/T 20063.4-2006 简图用图形符号第4部分：调节器及其相关设备GB/T 20063.5-2006 简图用图形符号第5部分：测量与控制装置GB/T 20063.6-2006 简图用图形符号第6部分：测量与控制功能GB/T 20063.7-2006 简图用图形符号第7部分：基本机械构件GB/T 20063.8-2006 简图用图形符号第8部分：阀与阻尼器GB/T 20063.9-2006 简图用图形符号第9部分：泵、压缩机与鼓风机GB/T 20063.10-2006 简图用图形符号第10部分：流动功率转换器GB/T 20063.11-2006 简图用图形符号第11部分：热交换器和热发动机器件GB/T 20063.12-2006 简图用图形符号第12部分：分离、净化和混合的装置GB/T 20063.13-2009 简图用图形符号第13部分：材料加工装置GB/T 20063.14-2009 简图用图形符号第14部分：材料运输和搬运用装置GB/T 20063.15-2009 简图用图形符号第15部分：安装图和网络图GB/T 28424-2012 交通电视监控系统设备用图形符号及图例GB/T 4476.2-2008 金属船体制图第2部分：图形符号GB/T 12529.1-2008 粮油工业用图形符号、代号第1部分：通用部分GB/T 12529.2-2008 粮油工业用图形符号、代号第2部分：碾米工业GB/T 12529.3-2008 粮油工业用图形符号、代号第3部分：制粉工业GB/T 12529.4-2008 粮油工业用图形符号、代号第4部分：油脂工业GB/T 12529.5-2010 粮油工业用图形符号、代号第5部分：仓储工业GB/T 7227-2006 林业机械图形符号GB/T 786.1-2009 流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号GB/T 18024.1-2009 煤矿机械技术文件用图形符号第1部分：总则GB/T 18024.2-2010 煤矿机械技术文件用图形符号第2部分：采煤工作面支架及支柱图形符号GB/T 18024.3-2010 煤矿机械技术文件用图形符号第3部分：采掘机械图形符号GB/T 18024.4-2010 煤矿机械技术文件用图形符号第4部分：井下运输机械图形符号GB/T 18024.5-2010 煤矿机械技术文件用图形符号第5部分：提升和地面生产机械图形符号GB/T 18024.6-2010 煤矿机械技术文件用图形符号第6部分：露天矿机械图形符号GB/T 18024.7-2010 煤矿机械技术文件用图形符号第7部分：压气机、通风机和泵图形符号GB 15365-2008 摩托车和轻便摩托车操纵件、指示器及信号装置的图形符号GB/T 24671-2009 农业灌溉设备承压灌溉系统图形符号GB/T 9238-2010 平衡机及其仪器仪表用图形符号GB 15052-2010 起重机安全标志和危险图形符号总则GB/T 25195.1-2010 起重机图形符号第1部分：总则GB/T 25195.2-2010 起重机图形符号第2部分：流动式起重机GB/T 25195.3-2010 起重机图形符号第3部分：塔式起重机GB 24928-2010 全地形车操纵件、指示器及信号装置的图形符号GB/T 16273.1-2008 设备用图形符号第1部分：通用符号GB/T 16273.4-2010 设备用图形符号第4部分：带有箭头的符号GB/T 16273.5-2002 设备用图形符号第5部分:塑料机械通用符号GB/T 16273.6-2003 设备用图形符号第6部分: 运输、车辆检测及装载机械通用符号GB/T 16273.7-2010 设备用图形符号第7部分：牙科设备通用符号GB/T 16273.8-2010 设备用图形符号第8部分：办公设备通用符号GB/T 16273.3-1999 设备用图形符号电焊设备通用符号GB/T 16273.2-1996 设备用图形符号机床通用符号GB/T 25896.1-2010 设备用图形符号起重机第1部分：通用符号GB/T 25896.2-2010 设备用图形符号起重机第2部分：流动式起重机符号GB/T 25896.3-2010 设备用图形符号起重机第3部分：塔式起重机符号GB/T 16902.2-2008 设备用图形符号表示规则第2部分：箭头的形式和使用GB/T 16902.4-2010 设备用图形符号表示规则第4部分：屏幕和显示器用图形符号（图标）的设计指南GB/T 24352-2009 饲料加工设备图形符号GB/T 17712-1999 速印机和文件复印机图形符号GB/T 7516-2008 缩微摄影技术缩微拍摄用图形符号GB/T 2893.1-2004 图形符号安全色和安全标志第1部分:工作场所和公共区域中安全标志的设计原则GB/T 2893.2-2008 图形符号安全色和安全标志第2部分：产品安全标签的设计原则GB/T 2893.3-2010 图形符号安全色和安全标志第3部分：安全标志用图形符号设计原则GB/T 7291-2008 图形符号基于消费者需求的技术指南GB/T 15565.1-2008 图形符号术语第1部分：通用GB/T 15565.2-2008 图形符号术语第2部分：标志及导向系统GB/T 16901.2-2000 图形符号表示规则产品技术文件用图形符号第2部分:图形符号(包括基准符号库中的图形符号)的计算机电子文件格式规范及其交换要求GB/T 16902.1-2004 图形符号表示规则设备用图形符号第1部分:原形符号GB/T 16900-2008 图形符号表示规则总则GB/T 17804-2009 往复式内燃机图形符号GB/T 4327-2008 消防技术文件用消防设备图形符号GB/T 19918-2005 小艇图形符号GB/T 16660-2008 选煤厂用图形符号GB/Z 26138-2010 印刷机械印刷机系统和印后系统以及相关辅助设备的图形符号GB/T 3164-2007 真空技术图形符号。

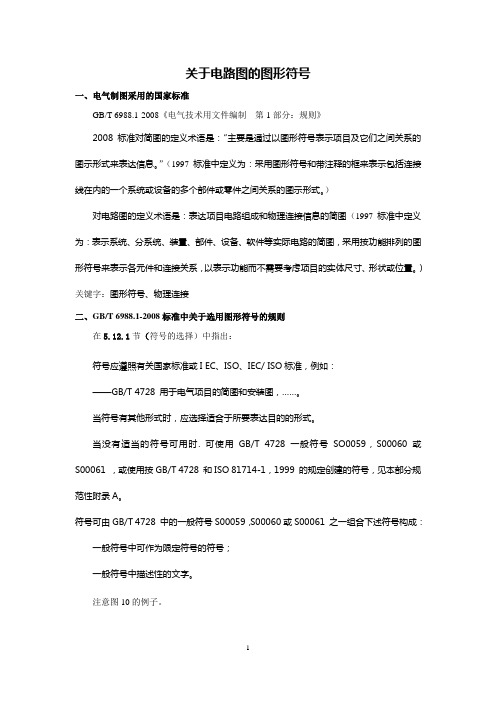

关于电路图的图形符号一、电气制图采用的国家标准GB/T 6988.1-2008《电气技术用文件编制第1部分：规则》2008标准对简图的定义术语是：“主要是通过以图形符号表示项目及它们之间关系的图示形式来表达信息。

”（1997标准中定义为：采用图形符号和带注释的框来表示包括连接线在内的一个系统或设备的多个部件或零件之间关系的图示形式。

）对电路图的定义术语是：表达项目电路组成和物理连接信息的简图（1997标准中定义为：表示系统、分系统、装置、部件、设备、软件等实际电路的简图，采用按功能排列的图形符号来表示各元件和连接关系，以表示功能而不需要考虑项目的实体尺寸、形状或位置。

）关键字：图形符号、物理连接二、GB/T 6988.1-2008标准中关于选用图形符号的规则在5.12.1节（符号的选择）中指出：符号应遵照有关国家标准或I EC、ISO、IEC/ ISO标准，例如：——GB/T 4728 用于电气项目的简图和安装图，……。

当符号有其他形式时，应选择适合于所要表达目的的形式。

当没有适当的符号可用时. 可使用GB/T 4728 一般符号SO0059，S00060 或S00061 ，或使用按GB/T 4728 和ISO 81714-1，1999 的规定创建的符号，见本部分规范性附录A。

符号可由GB/T 4728 中的一般符号S00059，S00060或S00061 之一组合下述符号构成：一般符号中可作为限定符号的符号；一般符号中描述性的文字。

注意图10的例子。

图10 用一般符号代替一个符号示例DC此例说明图形符号的非唯一性，关键是能正确地表达信息，但存在优先选用的问题。

•GB/T 4728.1-2005《电气简图用图形符号第1部分：一般要求》的规定：•郭汀的解读：“进行电气设计时，首先应了解标准，包括国家标准、行业标准，应该选用标准符号。

表示同一含义，只能选用同一种符号，如果标准中有所需符号（含示例符号），应直接使用；如果标准中没有，应根据符号的功能组图原则，用符号要素、一般符号加限定符号组合。

中华人民共和国国家标准标志用公共信息图形符号GB／T 10001．1—2000&GB/T 10001.2—2002GB／T 10001．1—2000前言GB／T 10001的这一部分非等效采用 ISO 7001：1990《公共信息标志用图形符号）。

ISO 7001中除了用于旅游滑雪的符号将纳入GB／T 10001．2外，其他符号都被采用。

本次修订将原标准分为多个部分，按系列发布。

本标准是第1部分。

GB／T 10001的结构如下：GB／T 10001．1—2000标志用公共信息图形符号第1部分：通用符号GB／T 10001．2（制定中）标志用公共信息图形符号第2部分：旅游设施与服务符号GB／T 10001．l部分代替GB 10001—1994，对原标准作了以下改动：——将16个旅游娱乐符号纳入将制定的第2部分：洗衣、干衣、烫衣、舞厅、卡拉“OK”、桑拿浴、按摩、游泳、棋牌、乒乓球、台球、保龄球、高尔夫球、壁球、网球、健身。

注：在GB／T 10001．2未发布之前，GB 10001—1994的这16个符号仍然有效。

——新增加了12个图形符号：租赁车、有轨电车、直升机、地铁、停车场、公园、剧院、商场、医疗点、贵宾、禁止吸烟、禁止通过。

——删去1个图形符号：急救。

——对6个图形符号做了修改：火车、上楼楼梯、下楼楼梯、饮用水、保持安静、允许吸烟。

——将3个图形符号添加了颜色：紧急出口、火情警报设施、灭火器。

——将6个图形符号的正方形边框改为角标：停车场、方向、紧急出口、医疗点、火情警报设施、灭火器。

本标准从2000年3月1日起实施。

本标准的附录A为提示的附录。

本标准由中国标准研究中心提出。

本标准由全国图形符号标准化技术委员会归口。

本标准起草单位：中国标准研究中心、国家旅游局、中国民用航空总局安全技术中心、铁道部标准计量研究所。

本标准主要起草人：张亮、白殿一、陈元桥、何力、刘家伟、黄银霞。

原标准于1988年首次发布，1994年修订时将GB 3818—1983《公共信息图形符号》及GB 10001—1988《公共信息标志用图形符号》合并，本次为第二次修订。

电气制图及图形符号国家标准线。

点线中心线、对称轴线、切割线、折叠线、断电线、等分线、尺寸线。

2、图形符号应采用GB4728.2-84符号要素、限定符号和常用的其他符号、GB4728.3-84导线和连接器件、GB4728.4-85无源元件、GB4728.5-85半导体管和电子管、GB4728.6-84电能的发生和转换、GB4728.7-84开关、控制和保护装置等标准规定的符号。

3、字体应统一使用宋体，字号应根据图幅大小和需要标注的内容适当调整，但应保证字体清晰、易读。

三、统一图形符号为了使各矿的供电系统图、排水系统图达到标准要求，应采用GB4728.2-84符号要素、限定符号和常用的其他符号、GB4728.3-84导线和连接器件、GB4728.4-85无源元件、GB4728.5-85半导体管和电子管、GB4728.6-84电能的发生和转换、GB4728.7-84开关、控制和保护装置等标准规定的符号。

同时，在煤矿电气图专用符号中，应注意使用正确的符号，避免混淆和错误。

这样可以达到统一图形符号的目的，使图纸更加清晰、准确、易读。

总之，煤矿供电系统图、排水系统图是煤矿安全规程要求必备的图纸，必须全面、准确、无误的反映现场的实际情况。

为了达到这个目的，必须统一图幅、统一画法、统一符号，遵守国家及行业的标准要求，确保图纸的质量和安全生产的顺利进行。

1.删除明显有问题的段落2.改写每段话图纸标准化要求1.图线类型：在图纸中使用的线条类型有很多种，如实线、虚线、点划线等等。

其中，常用的线条类型有实线、虚线、点线、点划线、双点划线等。

不可见导线、计划扩展内容用线点划线分界线、结构围框线、功能围框线、分组围框线、双点划线辅助围框线。

图线的宽度一般从以下系列中选取：0.25、0.35、0.5、0.7、1.0、1.4（mm）。

一般只选两种宽度的图线，粗线的宽度为细线的两倍。

建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。

电气简图用图形符号国家标准电气简图是电气工程中常用的一种图示方式，它通过图形符号和线条来表示电气设备的布置和连接关系，是电气工程设计和施工中必不可少的重要内容。

国家标准对电气简图的图形符号进行了规范，以确保电气简图的准确性和统一性。

本文将对电气简图用图形符号国家标准进行详细介绍，希望能够对相关从业人员有所帮助。

首先，我们来看一下电气简图的基本要求。

国家标准对电气简图的图形符号要求具有统一的设计和规范，以保证其在不同电气工程中的通用性。

图形符号应当简洁明了，便于识别和理解，同时要符合电气工程的实际需求。

此外，国家标准还规定了电气简图的图形符号应当具有一定的比例和尺寸，以保证在图纸上的清晰度和美观度。

其次，我们来具体了解一下国家标准中对电气简图图形符号的规定。

国家标准中对电气简图的图形符号进行了详细的分类和规范，包括电源设备、配电设备、控制设备、接地设备等各个方面。

每种设备都有相应的图形符号，并且标准中还规定了这些图形符号的具体形状和尺寸，以及其在电气简图中的使用方法和注意事项。

这些规定为电气工程设计和施工提供了明确的指导，有助于减少因图形符号不统一而导致的误解和错误。

再者，我们来看一下国家标准对电气简图图形符号的标注要求。

国家标准规定了电气简图中各种图形符号的标注方法和要求，包括设备的型号、额定参数、接线方式等内容。

这些标注内容对于电气工程的实际应用具有重要意义，可以帮助工程人员准确理解和使用电气简图，确保电气设备的正确布置和连接。

最后，我们来总结一下国家标准对电气简图图形符号的意义。

国家标准的制定对于电气工程具有重要的指导意义，它规范了电气简图的图形符号，提高了电气简图的准确性和统一性，有助于减少因图形符号不统一而导致的误解和错误，保证了电气工程设计和施工的质量和安全。

因此，我们在实际工作中应当严格遵守国家标准的规定，正确使用电气简图的图形符号，以确保电气工程的顺利进行和良好运行。

总之，电气简图用图形符号国家标准对于电气工程具有重要的指导意义，它规范了电气简图的图形符号，提高了电气简图的准确性和统一性，有助于保证电气工程设计和施工的质量和安全。

常用“电气制图及图形符号国家标准”目录一、统一图幅 1二、统一画法 2三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85 半导体管和电子管15 GB4728.6-84 电能的发生和转换19 GB4728.7-84 开关、控制和保护装置23 GB4726-83 电气接线端子识别和字母数字符号标誌、接线端子通则32煤矿电气图用图形符号34电气制图及图形符号国家标准汇编一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸，应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。

二是可将矿区供电系统图按地面、井下或分水平分别绘制。

二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。

3、图线间距：建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。

4、字体:为了适应缩微的要求，推荐的字体最小高度如表4所示表45、箭头及指引线箭头：信号线和连接线的箭头应是开口的如图1图1指引线：指引线应是细实线指引线的箭头应是实心的如图2图2指引线末端在轮廓线内围一黑点如图3图3指引线末端在电路线上用一短斜线见图44mm2 2.5mm2图4三、统一图形符号所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。

中华人民共和国国家标准GB4728.2-84符号要素，限定符号和常用的其他符号1、符号要素1.1轮廓和外壳表52、限定符号2.2 电流和电压的种类表63.13 操作和操作方法表73.15 接地、接机壳和等电位表83.17 其他表9中华人民共和国国家标准GB4728.3-84导线和连接器件1、导线表102、端子和导线的连接表11（（（（（（（（（（03-02-1603-02-1710 一组相似连接件的公共连接注: 相似连接的总数注在公共连接符号附近示例：复杂的单行程选择器（表示10个触点）03-02-1803-02-19L1L3导线的交叉（换位）相序的变更或极性的反向（示出用单线表示n根导线）示例：示出相序的变更03-02-20n多相系统的中性点（示出用单线表示）2、连接器件表12序号图形符号说明03-03-01 03-03-02优选型其他型插座（内孔的）或插座的一个极03-03-03 03-03-04优选型其他型插头（凸头的）或插头的一个极03-03-05 03-03-06优选型其他型插头和插座（凸头和内孔的）n4、电缆附件表13中华人民共和国国家标准GB4728.4-85 无源元件1、电阻器、电容器和电感器1.1电阻器表141.2电容器表151.3电感器表16中华人民共和国国家标准GB4728.5-85 半导体管和电子管1.4半导体二极管示例表18表191.6光电子、光敏和磁敏器件示例表20（（（（（（（（（（05-06-13光电三极管型光耦合器05-06-14光电二极管和半导体管（NPN型）光耦合器05-06-15集成电路光耦合器＆05-06-16磁耦合器磁隔离器05-06-17光耦合器光隔离器（示出发光二级管和光电半导体管）中华人民共和国国家标准GB4728.6-84 电能的发生和转换表21序号图形符号说明06-04-03直流电动机06-04-05交流电动机06-04-04交流发电机06-08-01三相鼠笼异步电动机306-08-03三相绕线转子异步电动机3 ～3.19变压器和电抗器表22序号图形符号说明06-19-01铁芯06-19-03双绕组变压器06-19-06三绕组变压器06-19-08自耦变压器06-19-10电抗器、扼流圈06-19-12电流互感器脉冲变压器06-20-03在一个绕组上有中心抽头的变压器06-20-07YΔ三相变压器星形--三角形联结06-20-094YY 具有四个抽头（不包括主抽头）的三相变压器星形--星形连接06-20-17YY Δ三相变压器星形—星形—三角形连接06-21-01单相自耦变压器06-21-03Y 三相自耦变压器星形连接3.23 互感器和脉冲变压器示例表23序号图形符号说明06-23-01用第3.19节中的合适符号电压互感器06-23-02 06-23-03-02 -03具有两个铁芯和两个次级绕组的电流互感器06-23-04 06-23-05-04 -05在一个铁芯上具有两个次级绕组的电流互感器4-25 变流器方框符号图表245.26 原电池和蓄电池表2528.7-84 电气图用图形符号GB4728.-7-84 开关、控制和保护装置1.触头1.1限定符号表261.2两个或三个位置的触点表271.3具有两个位置的过渡触点表281,4 提前或滞后动作的触点表291.5延时触点示例表301.5有弹性返回和无弹性返回触点示例表312、开关、开关装置和起动器2.7单极开关表322.8 位置和限制开关表332.13 开关装置和控制装置表345、接近和接触敏感开关5.19 传感器和监测器表355.20 开关表366、保护器件6.21 熔断器和熔断器式开关表376.22 花间隙和避雷器表38灯和信号器件表39GB4026-83电气接线端子识别和字母数字符号标誌、接线端子通则1. 电气接线端子的标记表402. 特定导线的标记表41煤矿电气图专用图形符号MT/T570-1996中华人民共和国煤炭工业部1996-12-03批准1997-10-01实施前言本标准所规定的图形符号，是根据我国煤炭行业的具体情况和使用要求，对国家标准GB4728电气图用图形符号所作的补充，它专门适用于煤矿电气设计，生产科研及管理等方面，作为有关电气图的基本组成。
