苏科版八年级上册物理 4.3探究透镜成像的规律 同步测试题(原卷版)

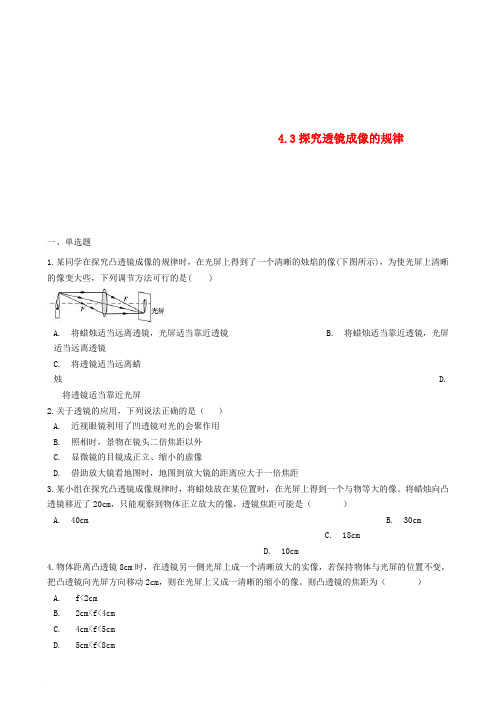

4.3探究透镜成像的规律一、单选题1.某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(下图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是( )A. 将蜡烛适当远离透镜，光屏适当靠近透镜B. 将蜡烛适当靠近透镜，光屏适当远离透镜C. 将透镜适当远离蜡烛 D.将透镜适当靠近光屏2.关于透镜的应用，下列说法正确的是（）A. 近视眼镜利用了凹透镜对光的会聚作用B. 照相时，景物在镜头二倍焦距以外C. 显微镜的目镜成正立、缩小的虚像D. 借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距3.某小组在探究凸透镜成像规律时，将蜡烛放在某位置时，在光屏上得到一个与物等大的像。

将蜡烛向凸透镜移近了20cm，只能观察到物体正立放大的像，透镜焦距可能是（）A. 40cmB. 30cmC. 18cmD. 10cm4.物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。

则凸透镜的焦距为（）A. f<2cmB. 2cm<f<4cmC. 4cm<f<5cmD. 5cm<f<8cm5.如今天津的很多街口都安装了360°高清晰摄像头，由公安局实施24小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在F处，在监控此人的过程中(该人在成像板上的像保持清晰)，下列说法正确的是( )A. 如果该人远离镜头，镜头的焦点可能变在b点B. 如果该人远离镜头，镜头的焦点可能变在a点C. 如果该人靠近镜头，镜头的焦点可能变在c点D. 如果该人靠近镜头，镜头的焦点可能变在b点6.凸透镜的焦距为15cm，当物体放在镜前60cm处时，所成的像是（）A. 倒立缩小的实像B. 倒立等大的实像 C. 倒立放大的实像 D. 正立放大的虚像7.一个物体在凸透镜前30cm处时，在屏上成一倒立放大的像，则凸透镜的焦距f为 ( )A. 15cm < f < 30cmB. f >15cm C. f <15cm D. f > 30cm8.烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A. 要在光屏上成清晰的像，光屏应向右移动B. 要在光屏上成清晰的像，光屏应向左移动C. 移动光屏，可以得到一个清晰放大的实像D. 移动光屏，可以得到一个清晰放大的虚像9.我市正在加快“绿色城市”建设的步伐，城市建设规划是城市建设的一项重要的工作，为此，需要航空摄影人员从高空给城市拍照，若所用的照相机镜头的焦距为60mm，则胶片与镜头的距离（）A. 大于120mm B. 恰为120mm C. 小于60mm D. 略大于60mm10.在做“探究凸透镜成像规律”的实验时，如果在光屏上得到如图所示的缩小、倒立的实像，那么要在光屏上得到放大、倒立的实像，下列操作可行的是（）A. 蜡烛右移，光屏右移 B.蜡烛左移，光屏左移C. 蜡烛右移，光屏左移 D.蜡烛左移，光屏右移二、多选题11.在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断正确的是（）A. 这个清晰的像是倒立、缩小的实像B. 此凸透镜的焦距大于20cmC. 将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D. 将蜡烛移动到40cm刻度处，无论怎样移动光屏，都不会在光屏上成像12.如图所示，烛焰通过凸透镜在光屏上成清晰的像，关于凸透镜及其成像情况，正确的说法是（）A. 光屏上成的是倒立放大的实像B. 光屏上成的是倒立缩小的实像C. 该成像情况可应用于照相机三、填空题13.如图甲是城市很多路口安装的监控摄像头，它可以拍摄违章行驶或发生交通事故时的现场照片。

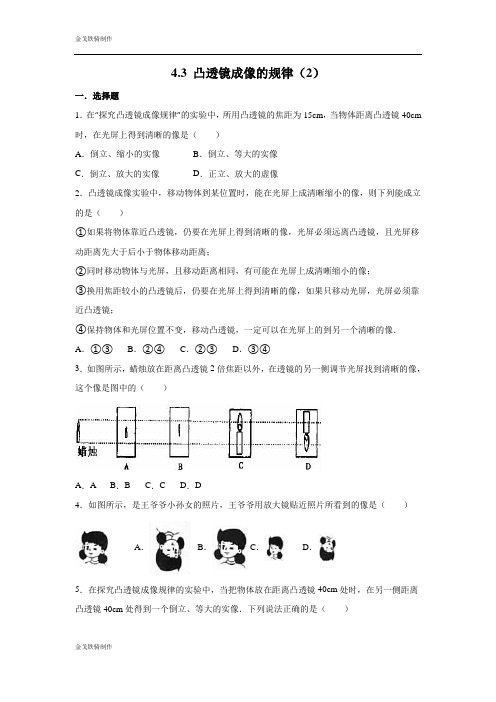

4.3 凸透镜成像的规律（2）一．选择题1．在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15cm，当物体距离凸透镜40cm 时，在光屏上得到清晰的像是（）A．倒立、缩小的实像B．倒立、等大的实像C．倒立、放大的实像D．正立、放大的虚像2．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰缩小的像，则下列能成立的是（）①如果将物体靠近凸透镜，仍要在光屏上得到清晰的像，光屏必须远离凸透镜，且光屏移动距离先大于后小于物体移动距离；②同时移动物体与光屏，且移动距离相同，有可能在光屏上成清晰缩小的像；③换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜；④保持物体和光屏位置不变，移动凸透镜，一定可以在光屏上的到另一个清晰的像．A．①③B．②④C．②③D．③④3．如图所示，蜡烛放在距离凸透镜2倍焦距以外，在透镜的另一侧调节光屏找到清晰的像，这个像是图中的（）A．A B．B C．C D．D4．如图所示，是王爷爷小孙女的照片，王爷爷用放大镜贴近照片所看到的像是（）A．B． C．D．5．在探究凸透镜成像规律的实验中，当把物体放在距离凸透镜40cm处时，在另一侧距离凸透镜40cm处得到一个倒立、等大的实像．下列说法正确的是（）A．将物体移至距离透镜30cm处时，得到的像与照相机成像的性质相同B．将物体移至距离透镜10cm处时，在另一侧会得到倒立、放大的实像C．将物体移至距离透镜10cm处时，在同一侧会得到正立、放大的实像D．距离透镜40cm处发出的两条光线（如图），经过透镜后能汇聚在主光轴上的一点6．当烛焰、透镜、光屏三者在图所示的位置时，烛焰在光屏上恰好成清晰的像，则下列光学器件正常使用时，与这个烛焰成像特点相同的是（）A．放大镜B．照相机C．投影仪D．监控摄像头7．小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（）A．光屏上形成的是烛焰倒立等大的实像B．图中成像特点与照相机成像特点完全相同C．将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像D．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像8．如图，图中能正确表示像与物关系的是（）A．B．C．D．9．关于透镜的应用，下列说法正确的是（）A．近视眼镜利用了凹透镜对光的会聚作用B．照相时，景物在镜头二倍焦距以外C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距10．烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A．要在光屏上成清晰的像，光屏应向右移动B．要在光屏上成清晰的像，光屏应向左移动C．移动光屏，可以得到一个清晰放大的实像D．移动光屏，可以得到一个清晰放大的虚像11．用手机自拍成为当下年轻人的时尚．手机的镜头相当于一个凸透镜，自拍时人离镜头的距离u和镜头焦距f的关系是（）A．u＜f B．f＜u＜2f C．u=2f D．u＞2f12．凸透镜的焦距为10cm，把一只点燃的蜡烛放在凸透镜前26cm处，在凸透镜的另一侧移动光屏位置，找到一个清晰的烛焰的像，这个像是下图中的（）A．B．C．D．13．近期流行的“自拍神器”给旅行者自拍带来了方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以（）A．增大物距 B．增大像距C．增大人像的大小D．减小取景范围14．如图所示为某款数码相机的成像原理，镜头相当于一个凸透镜，影像传感器相当于光屏，拍照时，将镜头对准景物，相机通过自动调节，就能得到清晰的像，下列说法正确的是（）A．为拍摄到更大的像应将镜头远离景物B．为扩大拍摄范围应将镜头靠近景物C．影像传感器上成的是正立的实像D．景物在二倍焦距以外才能成缩小的像15．如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是（）A．放大镜B．电影放映机C．照相机D．投影仪二．填空题16．如图所示，用来观察墙壁上文字所使用的光学仪器是；图中的文字“关灯”表示将开关处于状态．17．如图所示，将点燃的蜡烛放在点时，所成的实像最小；将蜡烛放在C点时，相当于的工作原理（填光学仪器的名称）．18．为了丰富市民业余文化生活，我市开展了露天电影走进社区活动．准备放映时，画面超出了整个屏幕，如果你是放映员应将放映机（选填“远离”或“靠近”）屏幕，同时要（选填“增大”或“减小”）镜头与胶片间的距离．19．如图所示是通过实验得到的凸透镜像距v和物距u的关系图，由图可知凸透镜的焦距是cm，若利用这个凸透镜作为照相机的镜头，要得到清晰的像，被拍摄的物体距离照相机至少大于cm．20．如图甲所示的装置测出凸透镜的焦距为cm，用该透镜“探究凸透镜成像规律”，当蜡烛、透镜位置如图乙时，移动光屏可成清晰的倒立、的实像．21．为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄像头．摄像头的工作原理相当于透镜成倒立、的实像；当取款人逐渐靠近取款机时，他所成的像会逐渐（选填“变大”、“变小”或“不变”）．22．如图所示，在烧杯中漂浮着一个正方体的木块，水面以下的部分看起来比水面以上的部分要大一些，这是因为烧杯和水起到了透镜（选填“凸”或“凹”）的放大作用，从而形成了一个像（选填“虚”或“实”）．视眼镜用的就是这种透镜（选填“近”或“远”）．23．毕业前夕，摄影师用一架焦距不变的照相机给各班的同学照毕业相，照相机的镜头相当于一个凸透镜，对光有作用．遇到人数较多的班级，摄影师会增大镜头到同学们的距离，此时所成的像到镜头的距离．24．人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息．该摄像机镜头相当于透镜，它的成像与（照相机/投影仪/放大镜）相似，所成的是（放大/缩小/等大）的实像，已知镜头焦距为f人脸到镜头的距离应大于．要使屏幕上的像大些，人应离镜头（远/近）些．25．毕业前夕同学们用照相机拍毕业照时，要想使被拍的景物成的像大一些，照相机与被拍景物之间的距离应一些，底片跟镜头间的距离（暗箱）应一些，（以上两空选填“增大”、“减小”、“不变”）二．实验探究题（共10小题）26．小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动．实验操作规范，在图示位置时，烛焰恰好在光屏上成清晰的像．（1）这个像的成像原理与（选填“放大镜”、“投影仪”或“照相机”）相同．若将蜡烛向右移动少许，则应将光屏向（选填“左”或”右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要些．（2）再在凸透镜左侧附近放一凹透镜（图中未画出），这时需要将光屏向（选填“左”或“右”）移动才能在光屏上成清晰的像．27．小明同学探究凸透镜成像的规律时，实验步骤如下：（1）将焦距为10cm的凸透镜放置在光具座上50cm处，把蜡烛和光屏分别安放在光具座上凸透镜的两侧，如图所示．然后调整蜡烛、凸透镜及光屏的高度，使三者的中心在；（2）将蜡烛放在光具座上20cm处，移动，直到呈现出最清晰的像，然后蜡烛和光屏分别到凸透镜的距离；（3）将蜡烛移至光具座上45cm处，接下来的探究操作不必要的是．（填字母）A．移动光屏，在光屏上寻找蜡烛的像B．在凸透镜左侧透过凸透镜观察蜡烛的像C．在凸透镜右侧透过凸透镜观察蜡烛的像．28．小明用蜡烛和毛玻璃光屏做“探究凸透镜成像规律“的实验．（1）测量焦距时，将凸透镜正对太阳光，移动透镜，让太阳光在白紙上会聚成一个的光斑，用刻度尺测量光斑到的距离，结果为10.0cm．（2）如图所示，刚开始实验时烛焰的像只有一小部分成在光屏边缘的A处，大部分不在光屏上，产生这一现象的原因是．（3）当蜡烛距透镜5.0cm时，光屏上（有/没有）烛焰经透镜折射后的光线，此时，像成在（光屏/蜡烛）一侧．（4）小明用LED灯做成字母“F”替换蜡烛，将它放在距透镜15.0cm处，在光屏上成清晰的像．小明在毛玻璃光屏后面观察物和屏上的像，他直接看到的物为“F”．则他看到屏上像的形状为；移去光屏，在光屏处，看到像的形状为．29．在“探究凸透镜成像规律”的实验中：（1）实验装置正确安装并调节后，小芳同学在如图甲所示的光屛上看到了烛焰清晰的像，则她看到的像是（选填“倒立”或“正立”）、（选填“放大”或“缩小”）的．（2）实验中，若用不透明的硬纸板挡住凸透镜的上半部分，则光屛上的像（填选项序号）．A．只出现烛焰像的上半部分B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了D．像仍然是完整的，且大小不变，只是变暗了（3）如果保持蜡烛和凸透镜的位置不变，把光屛向右移动一小段距离后，要想在光屛上再次得到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的眼镜．（选填“近视”或“远视”）（4）某小组实验时对图甲中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、光屛贴上方格纸，如图乙所示，请写出改进后其中一个优点：．30．小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行了探究：（1）小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距为．（2）第二次他又选用一个凸起程度较大的凸透镜，测得的焦距为8cm，由这两次实验可得出的初步结论：．（3）小峰回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙所示），受此启发，于是他选取焦距为10cm的凸透镜，用红光和蓝光来进行图甲的实验，实验结论：对同一凸透镜，的焦距大些．（4）在用焦距为10cm的凸透镜探究成“等大实像”的实验时，老师发现有两个小组所测像距分别为17.5cm和22cm，与理论像距20cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这种情况的原因：．31．在“探究凸透镜成像规律”的实验中：（1）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，使蜡烛、凸透镜和光屏的中心大致在．（2）按要求进行观察和测量，并将观测情况记录在表中（透镜焦距f=10cm）．实验序号物距u/cm 像距v/cm 像的性质1 30 15 倒立、缩小、实像2 20 20 倒立、等大、实像3 18 23 倒立、放大、实像4 15 倒立、放大、实像5 6 倒立、放大、虚像①根据表中信息，试判断：当物距u=25cm时，成倒立、的实像；②根据折射现象中光路是的，得出第4次实验的像距v=cm；③第5次实验，要观察到正立、放大的虚像，眼睛应与蜡烛在凸透镜的（选填“同”或“异”）侧；④通过对实验数据的分析可得出，倍焦距处是放大与缩小的实像的分界点．32．在探究光学的实验中：（1）如图所示，凸透镜的焦距为10cm，可在光凭上得到一个清晰的倒立、的实像；（2）保持蜡烛与凸透镜位置不变，换用不同焦距的凸透镜，将光屏向右移动重新得到清晰的像，此时像将（选填“变大”、“变小”或“不变”），则换用的凸透镜焦距为（选填以下选项）A.6cmB.8cmC.15cmD.30cm（3）把凸透镜换成玻璃板，蜡烛与玻璃板距离30cm，像到玻璃板的距离为cm，移动光屏，在光屏上（选填“能”或“不能”）得到蜡烛的像．33．如图所示，这是小浩同学探究凸透镜成像规律的实验装置图．（1）实验前，小浩需要点燃蜡烛，并调整凸透镜与光屏的高度，使蜡烛火焰与凸透镜的中心、光屏的中心大致在；（2）老师告诉他，凸透镜的焦距是10cm．移动光屏，结果在凸透镜右侧大约63m处获得了清晰的像．人们运用这条成像规律制造出了（选填“照相机”、“投影仪”或“放大镜”）（3）小浩好动且思维颇有创意，他突发奇想，要是把蜡烛与光屏的位置互换，结果会怎样呢？他立即一试，哇塞！太神奇了，光屏上的像依旧十分清晰，只是原来缩小的像变成了放大的像！你能解释一下所成像依旧清晰的原因吗？（选填“反射光路可逆”、“折射光路可逆”或“光是沿直线传播的”）34．小明同学在探究“凸透镜成像规律”实验中，所用凸透镜的焦距f=20cm，如图所示：（1）小明点燃蜡烛后，调整烛焰、凸透镜和光屏的中心在同一高度，其目的是．（2）在图示中，只需移动光屏到适当位置，可在光屏上成倒立的、（选填“放大”、“缩小”或“等大”）的实像．这个成像规律在实际生活中的应用是（填一种光学器材）．（3）完成上述实验后，小明在凸透镜和蜡烛之间，靠近凸透镜的位置放了一副眼镜，原来光屏上清晰的像变模糊，当光屏远离凸透镜到适当位置又可得一清晰的像．则这副眼镜是（选填“近视”或“远视”）眼镜．35．小华在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范，在图示位置时，烛焰恰好在光屏上成清晰的像．（1）这个像的成像原理与（选填“放大镜”、“投影仪”或“照相机”）的成像原理相同．（2）如果想在光屏上得到更大的清晰的像，应将蜡烛向移，光屏向移（以上两空选填“左”或“右”）：此时，把光屏和蜡烛的位置互换，在光屏上（选填“能”或“不能”）成清晰的像．（3）当光屏上成清晰的像时，小华用不透明的纸板挡住透镜下半部分，则光屏上所成的像（选填“完整”或“不完整”）．（4）实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向（选填“上”或“下”）方移动．参考答案1．（2016•永州）在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15cm，当物体距离凸透镜40cm时，在光屏上得到清晰的像是（）A．倒立、缩小的实像 B．倒立、等大的实像C．倒立、放大的实像 D．正立、放大的虚像【分析】凸透镜成像的规律之一：u＞2f，成倒立缩小的实像．【解答】解：凸透镜的焦距是15cm，u=40cm＞2f，成倒立缩小的实像，即当物体距离凸透镜40cm时移动光屏可以得到一个清晰的倒立、缩小的实像．故选A．【点评】关于凸透镜成像的规律涉及四个方面：①物距与焦距的关系；②成像的性质；③像距与焦距的关系；④具体的应用．在这四个方面的信息中，只要告诉其中的一个信息就可以确定另外的三个．2．（2016•绍兴）凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰缩小的像，则下列能成立的是（）①如果将物体靠近凸透镜，仍要在光屏上得到清晰的像，光屏必须远离凸透镜，且光屏移动距离先大于后小于物体移动距离；②同时移动物体与光屏，且移动距离相同，有可能在光屏上成清晰缩小的像；③换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜；④保持物体和光屏位置不变，移动凸透镜，一定可以在光屏上的到另一个清晰的像．A．①③B．②④C．②③D．③④【分析】（1）凸透镜成像规律，最重要两句话是：①物距（u）减小，像距（v）增大，像变大（应用于实像），②物距（u）减小，像距（v）减小，像变小（应用于虚像）．（2）结合凸透镜成像规律的表格：物距（u）成像特点像距（v）应用u＞2f 倒立缩小实像f＜v＜2f 照相机u=2f 倒立等大实像v=2f 测焦距2f＞u＞f 倒立放大实像v＞2f 投影仪/幻灯机u=f 不成像u＜f 正立放大虚像放大镜【解答】解：①物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当u＞2f时光屏移动距离小于物体移动距离，当f＜u＜2f时光屏移动距离大于物体移动距离，所以光屏移动距离是先小于后大于物体移动距离，所以①错误．②物体要成倒立、缩小、实像时物体移动距离应该大于光屏移动距离，所以②错误．③换用焦距更小的透镜，像会更前面会聚所以光屏必须靠近凸透镜，所以③正确．④根据光路可逆的保持物体和光屏位置不变，移动凸透镜，可以光屏上成一个倒立、放大、实像，同时物距刚好是原来的像距，像距刚好是原来物距，所以④正确．故选D．【点评】此题考查了物距、像距的变化，焦距改变成像特点，光路可逆等知识，是凸透镜成像的综合应用题．3．（2016•贵州）如图所示，蜡烛放在距离凸透镜2倍焦距以外，在透镜的另一侧调节光屏找到清晰的像，这个像是图中的（）A．A B．B C．C D．D【分析】凸透镜成像时，U＞2f 时，在另一侧光屏上得到倒立、缩小的实像．【解答】解：如图点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，调节光屏的位置，在光屏上能得到一个倒立、缩小的实像．故选B．【点评】解决此题要结合凸透镜的成像规律进行分析解答．4．（2016•南昌）如图所示，是王爷爷小孙女的照片，王爷爷用放大镜贴近照片所看到的像是（）A．B． C．D．【分析】放大镜是利用物体在凸透镜的焦距以内时，成正立放大虚像的原理制成的，据此判断．【解答】解：放大镜是利用物体在凸透镜的焦距以内时，成正立放大虚像的原理制成的，四个选项中，只有B是正立、放大的，所以B符合题意．故选B．【点评】熟知凸透镜成像的规律，尤其是放大镜的原理，是正确判断的关键．5．（2016•日照）在探究凸透镜成像规律的实验中，当把物体放在距离凸透镜40cm处时，在另一侧距离凸透镜40cm处得到一个倒立、等大的实像．下列说法正确的是（）A．将物体移至距离透镜30cm处时，得到的像与照相机成像的性质相同B．将物体移至距离透镜10cm处时，在另一侧会得到倒立、放大的实像C．将物体移至距离透镜10cm处时，在同一侧会得到正立、放大的实像D．距离透镜40cm处发出的两条光线（如图），经过透镜后能汇聚在主光轴上的一点【分析】要解决此题，需要掌握凸透镜成像的规律．凸透镜成像规律：物距小于焦距成正立、放大的虚像，应用于放大镜．物距大于一倍焦距小于二倍焦距成倒立、放大的实像，应用于幻灯机或投影仪．物距等于二倍焦距成倒立、等大实像．用于粗测焦距物距大于二倍焦距成倒立、缩小的实像，应用于照相机．【解答】解：（1）物体放在距凸透镜40cm处时，在光屏上得到一个清晰等大的像；所以40cm=2f，则f=20cm．将物体移至距离透镜30cm处时，物距大于一倍焦距小于二倍焦距，成倒立、放大的实像，得到的像与投影仪成像的性质相同，故A错误；（2）将物体移至距离透镜10cm处时，物距小于焦距，成正立、放大的虚像，故B、C错误；（3）距离透镜40cm处发出的两条光线，物距等于二倍焦距，成倒立、等大的实像，则这两条光线经过凸透镜后能汇聚在主光轴上的一点，这一点为2倍焦距处，故D正确．故选D．【点评】本题主要考查的是凸透镜成像规律的应用，关键是记熟成像规律，并搞清成像特点与物距之间的关系．6．（2016•宁夏）当烛焰、透镜、光屏三者在图所示的位置时，烛焰在光屏上恰好成清晰的像，则下列光学器件正常使用时，与这个烛焰成像特点相同的是（）A．放大镜B．照相机C．投影仪D．监控摄像头【分析】凸透镜成像的规律及其应用：当u＞2f时，成倒立、缩小的实像．像距2f＞v＞f，照相机、摄像机就是根据这个原理制成的．当f＜u＜2f时，成倒立、放大的实像．像距v＞2f，幻灯机、投影仪就是根据这个原理制成的．当u＜f时，成正立、放大的虚像．放大镜就是根据这个原理制成的．【解答】解：由图可知，此时物距小于像距，故此时成倒立、放大的实像，幻灯机、投影仪就是根据这个原理制成的．故选C．【点评】此题主要考查了凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清物距与像距之间的关系．7．（2016•成都）小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（）A．光屏上形成的是烛焰倒立等大的实像B．图中成像特点与照相机成像特点完全相同C．将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像D．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像【分析】（1）光屏上能承接到的像是实像．凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．（2）凸透镜成实像时，物距减小，像距增大，像变大．【解答】解：A、由图可知，物距u=25cm，v=40cm，物距u＜v，成倒立放大的实像，故A 错误；B、u＜v，成倒立放大的实像，与投影仪的成像原理相同，故B错误；C、将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，此时物距u=40cm，由光路可逆可以知道v=25cm，故C错误；D、由图可知，像距v＞2f，2f＞u＞f，所以20cm＞f＞12.5cm，当将蜡烛移到光具座40cm 刻度线处，此时物距u=10cm＜f，焦点内不成像，故D正确．故选D．【点评】根据物距和焦距，像距和焦距能判断凸透镜成像情况：u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．8．（2016•福州）如图，图中能正确表示像与物关系的是（）A．B．C．D．【分析】凸透镜应用：U＞2f，成倒立、缩小的实像．2f＞U＞f，成倒立、放大的实像．U＜f，成倒正立、放大的虚像．平面镜成正立、等大的虚像，像与物关于平面镜对称．【解答】解：A、根据图示可知，U＞2f，2f＞v＞f，成倒立、缩小的实像，故A正确；B、2f＞U＞f，v＞2f，成倒立、放大的实像，故B错误；CD、平面镜成正立、等大的虚像，像与物关于平面镜对称，故CD错误．故选A．【点评】本题考查凸透镜成像和平面镜成像的应用，凸透镜成像的三种情况和平面镜成像的特点一定要熟练掌握．9．（2016•泰安）关于透镜的应用，下列说法正确的是（）A．近视眼镜利用了凹透镜对光的会聚作用B．照相时，景物在镜头二倍焦距以外C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距【分析】（1）掌握近视眼的成因及矫正，近视眼镜是凹透镜，对光线有发散作用；（2）根据照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的进行分析；（3）显微镜的目镜成的是正立放大的虚像；（4）根据放大镜是根据物距小于焦距时，凸透镜成正立放大虚像的原理制成的进行分析．【解答】解：A、近视眼镜是凹透镜，对光线有发散作用，故A错误；B、照相时，被照者应站在镜头二倍焦距之外，故B正确；C、显微镜的目镜成正立、放大的虚像，故C错误；D、借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，故D错误．故选B．【点评】此题考查了有关凸透镜成像的规律及应用，同时考查了有关近视眼的成因及矫正，是一道基础性题目．10．（2016•淄博）烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A．要在光屏上成清晰的像，光屏应向右移动B．要在光屏上成清晰的像，光屏应向左移动C．移动光屏，可以得到一个清晰放大的实像D．移动光屏，可以得到一个清晰放大的虚像【分析】要解决此题，需要掌握凸透镜成像的规律，分析图象中物距和像距的大小关系，得出此时成像的特点；将凸透镜换成焦距为5cm时，根据凸透镜成实像时，物近像远像变大而得出光屏移动的方向．【解答】解：（1）由图知，物距大于像距，此时成倒立缩小的实像；（2）当将凸透镜换成焦距f为5cm的，由图可知，此时u＞2f，则成倒立缩小的实像；相当于增大了物距，根据凸透镜成实像时，物近像远像变大，可知应将光屏向左移动才能得到清晰的像，综上分析，只有选项B正确，ACD错误．故选B．【点评】此题考查了有关凸透镜成像的规律，掌握凸透镜成像的特点与物距、像距之间的关系，难度稍大．。

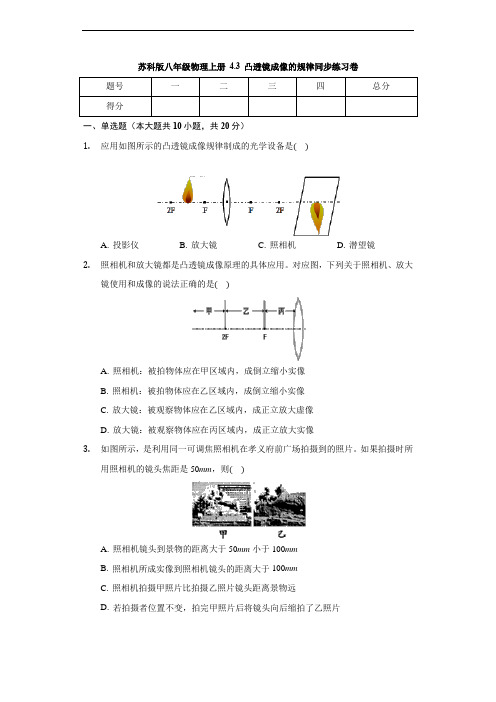

苏科版八年级物理上册4.3 凸透镜成像的规律同步练习卷题号一二三四总分得分一、单选题（本大题共10小题，共20分）1.应用如图所示的凸透镜成像规律制成的光学设备是()A. 投影仪B. 放大镜C. 照相机D. 潜望镜2.照相机和放大镜都是凸透镜成像原理的具体应用。

对应图，下列关于照相机、放大镜使用和成像的说法正确的是()A. 照相机：被拍物体应在甲区域内，成倒立缩小实像B. 照相机：被拍物体应在乙区域内，成倒立缩小实像C. 放大镜：被观察物体应在乙区域内，成正立放大虚像D. 放大镜：被观察物体应在丙区域内，成正立放大实像3.如图所示，是利用同一可调焦照相机在孝义府前广场拍摄到的照片。

如果拍摄时所用照相机的镜头焦距是50mm，则()A. 照相机镜头到景物的距离大于50mm小于100mmB. 照相机所成实像到照相机镜头的距离大于100mmC. 照相机拍摄甲照片比拍摄乙照片镜头距离景物远D. 若拍摄者位置不变，拍完甲照片后将镜头向后缩拍了乙照片4.小红用同一凸透镜先后两次观察同一书本上的字，看到如图所示的两种情景。

以下说法中错误的是()A. 甲、乙两图成像原理都是光的折射B. 甲图中成的是虚像，乙图中成的是实像C. 甲图中的成像规律可应用于放大镜，乙图中的成像规律可应用于照相机D. 甲图中书本到凸透镜的距离比乙图中书本到凸透镜的距离小5.张强同学在光具座上做“探究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。

由此判断，他所用凸透镜的焦距一定()A. 大于20cmB. 在10cm到16cm之间C. 小于8cmD. 在8cm到10cm之间6.如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。

下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是()A. 幻灯机是根据物体放在c点时的成像特点制成的B. 照相机是根据物体放在d点时的成像特点制成的C. 使用放大镜的成像情况与物体放在a点时的成像情况相似D. 人眼看物体的成像情况与物体放在F点时的成像情况相似7.如图，是一张在湖边拍摄的照片．因为湖水平静，岸上景物与湖中倒影在照片上十分相似．下列关于照相机使用及真实景物与它在湖中的倒影区别错误的()A. 照相时景物与相机距离应大于2倍焦距B. 在底片上所成像是倒立、缩小的实像C. 景物与倒影对称于水面，倒影中物体排列的左右位置与拍照时的真实位置正好相反D. 倒影比真实景物略暗一些，倒影中物体的高度比真实物体略大一些8.在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像()A. 是放大的B. 是缩小的C. 是等大的D. 以上三种都有可能9.当蜡烛、凸透镜和光屏处在如图所示位置时，光屏上恰好能接收到清晰的烛焰像，下列说法正确的是()A. 光屏上接收到的是倒立、放大的实像B. 根据此时的成像特点可以制成投影仪C. 若将蜡烛向左移动，则需要将光屏向左移动相同距离才能再次得到清晰的像D. 保持蜡烛和光屏的位置不变，只将凸透镜移至30cm刻度线处，光屏上可以再次得到清晰的像10.做凸透镜成像实验时．由于不慎将透镜的上沿摔掉一块则所成的像将()A. 像不完整了B. 成像的效果不受影响C. 像是完整的，亮度变暗二、填空题（本大题共6小题，共12分）11.如图是一凸透镜先后两次观察书本上的字的情景，根据你掌握的知识判断，甲图成的是______像，乙图成的是______像(选填“虚”或“实”)。

苏科版物理八年级上册 4.3探究凸透镜成像的规律同步检测题姓名:________ 班级:________ 成绩:________一、单选题1 . 一个凸透镜焦距为5cm，若用它看邮票，则邮票与这个凸透镜的距离应是A．5cm B．在5cm和10cm之间C．小于5cm D．多少都可以2 . 物理知识归纳整理准确，才能提高学习效率，下表是小文在笔记中整理的知识点，有错误的是知识点相同点不同点A声波和电磁波都能传递信息和能量声波不能在真空中传播B蒸发和沸腾都是汽化现象蒸发比沸腾缓慢C做功和热传递都可以改变物体内能做功比热传递效果好D虚像和实像都能用眼睛看到虚像不能用光屏承接A．A B．B C．C D．D3 . 中国古诗意境优美，内涵丰富。

下面是唐代诗人高骈的诗作《山亭夏日》，其中反映了“分子做无规则运动”的是A．绿树阴浓夏日长B．楼台倒影入池塘C．水晶帘动微风起D．满架蔷薇一院香4 . 有一物体在凸透镜5倍焦距以外的地方，沿着主光轴逐渐移到1.5倍焦距处，像的变化是A．从小变大B．从大变小C．不变D．从小变大，又从大变小5 . 某物体放在距凸透镜50cm处，其像在凸透镜的另一侧30cm，由此可判定（）A．像是放大的实像，凸透镜的焦距是25cmB．像是放大的实像，凸透镜的焦距可能是20cmC．像是缩小的实像，凸透镜的焦距是25cmD．像是缩小的实像，凸透镜的焦距可能是20cm6 . 在“研究凸透镜成像规律”的实验中，测得透镜与物体AB及光屏之间的相对位置如图所示，光屏上恰好得到清晰的像，由此可知这个凸透镜的焦距应该A．大于20cm B．在10cm和20cm之间C．在10cm和15cm之间D．等于15cm7 . 烛焰通过凸透镜在光屏上成一清晰的像，如果用黑纸将透镜表面上半部分遮住，那么光屏上A．像全部消失B．像只剩上半部分C．像只剩下半部分D．仍有完整的像，但比原来的暗8 . “自拍神器” 自拍杆给自拍者带来了方便，与直接拿手机自拍相比，利用自拍杆可以（）A．增大像距B．增大取景范围C．增大人像的大小D．缩短景物到镜头距离9 . 如图所示，是一种称之为“七仙女”的神奇玻璃酒杯．空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图．下列对仙女图形成原因的探讨中，正确的是A．可能是酒具有化学显影作用B．可能是酒的液面反射，在酒中出现放大的像C．可能是图片在杯底凸透镜焦点处成放大的像D．可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内，成放大的虚像10 . 如图所示的现象中，利用光的折射现象的是（）A．激光引导B．光导纤维C．自制模型照相机D．潜望镜11 . 一个人从远处走向一块竖直放置的平面镜，他在镜内所成的像将（）A．逐渐变大B．逐渐变小C．大小不变D．无法确定12 . 如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26㎝时，在光屏上得到一个清晰缩小的实像．下列说法正确的是A．该凸透镜的焦距大于13㎝B．只将凸透镜向左移，可以在光屏上得到清晰放大的像C．只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜．二、填空题13 . 照相机的镜头的作用相当于一个_________透镜，显微镜的目镜是一组透镜，它的作用相当于一个________透镜。

4.3 凸透镜成像的规律同步练习一、单选题1．某实验小组用如图所示的装置测出凸透镜的焦距，并探究凸透镜成像规律，当蜡烛、凸透镜、光屏位置如图乙时，在光屏上可成清晰的像。

下列说法正确的是（）A．该凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、放大的像C．照相机成像特点与图乙中所成像的特点相同D．凸透镜的位置不变，蜡烛远离凸透镜，光屏向右移动，可再次呈现清晰的像2．把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像3．小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是A．光屏上形成的是烛焰倒立等大的实像B．图中成像特点与照相机成像特点完全相同C．将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像D．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像4．2019年9月28日，北京大兴国际机场采用“智慧出现集成服务系统”，乘客只需“刷”一下脸，就能看到自己的登机口信息，从而顺利登机。

“刷脸”摄像机相当于一个凸透镜，则（）A．光经过摄像头成像利用的是光的反射B．摄像机成像特点与投影仪相同C．“刷脸”时，面部应位于摄像头两倍焦距之外D．“刷脸”时，面部经摄像头成正立缩小的实像5．如图所示是一款HiMirror智能梳妆镜。

智能镜子配置的摄像头可以检测脸上的皱纹、黑眼圈，甚至还能检测皮肤的水分和黑色素含量，根据皮肤状态提供合适的化妆和护肤建议。

关于智能梳妆镜，下列说法正确的是（）A．智能镜子配置的摄像头用的是凹透镜B．在拍摄时，人在透镜两倍焦距外C．靠近梳妆镜时，人在梳妆镜中成的像会变大D．要使人在摄像头中的像变大，人应该在透镜一倍焦距内6．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（）A．B．C．D．7．在“探究凸透镜的成像特点”实验中，所用凸透镜的焦距为10cm，光屏是用表面涂有白漆的铁板制成。

苏科版八年级上册物理 4.3探究凸透镜成像的规律同步测试2019-2019学年苏科版八年级上册物理 4.3探究凸透镜成像的规律同步测试一、单选题1.关于透镜应用，下列说法正确的是（）A. 远视眼镜利用了凸透镜对光线的发散作用B. 照相时，被拍景物到镜头的距离应大于二倍焦距C. 较小的文字通过投影仪可在屏幕上成正立放大的实像D. 用放大镜观察物体放大的虚像，物体到放大镜的距离应大于二倍焦距2.小明在做“研究凸透镜成像规律”实验时，将点燃的蜡烛放在凸透镜前20 cm处，在透镜另一侧的光屏上观察到缩小的像。

小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是 ( )A. 倒立放大的实像 B. 正立放大的虚像 C. 倒立缩小的实像 D. 倒立等大的实像3.春节期间，某电视台推出“扫二维码，抢红包”活动。

用手机摄像头扫描屏幕上的二维码可成像在内部的识别模块上实现登录，获得红包。

扫描二维码时，下列说法正确的是（）D.40cm6.一凸透镜焦距为6cm．若将物体放在此透镜前15cm处，可得到（)A. 倒立、放大的实像B. 倒立、缩小的实像 C. 正立、放大的实像 D. 正立、放大的虚像7.某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（）A. 烛焰位于a点时，屏上出现的实像最小 B. 烛焰位于c点时，屏上出现的实像最大C. 烛焰位于b点时，屏上出现的实像最大 D. 烛焰位于d点时，成正立放大的虚像8.用不透光的纸遮住透镜的上半部分，则在光屏上出现的像与不用纸遮住透镜形成的像区别是（）A. 像的上半部分消失B. 像的下半部分消失C. 像全部消失D. 仍有原来大小的像，但亮度变暗9.某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处向透镜焦点处移动时，则下述凸透镜所成实像的变化情况中，正确的是（）A. 像始终变大 B. 像始终变小 C. 像先变小后变大 D. 像先变大后变小10.一个物体在凸透镜前的主光轴上，在凸透镜另一侧的光屏上形成该物体的明亮、清晰的实像，当用不透光的物体遮住凸透镜的上半部分后，物体此时在光屏上形成的像是（）A. 只有上半部分，亮度不变B. 只有下半部分，亮度不变C. 与原来相同，亮度不变D. 与原来相同，亮度变暗二、填空题11.小云探究“凸透镜成像规律”的实验装置如图所示，其中焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧。

苏科版八年级物理上册：4.3“探究凸透镜成像的规律”质量检测练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 放映幻灯片时，要想使屏幕上出现“上”字，则幻灯片上的图片应是（）A．B．C．D．2 . 小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在如图所示的a、b、c、d四点，并分别调整光屏的位置．探究后他归纳出下列说法，其中正确的是A．使蜡烛位于a点时，屏上出现放大的实像B．使蜡烛位于b点时，屏上出现缩小的实像C．使蜡烛位于c点时，屏上出现的实像最大D．使蜡烛位于d点时，成缩小的虚像3 . 如图是某凸透镜成实像时，像距v和物距u的关系图像。

分析图像中有关数据可知（）A．该凸透镜的焦距为10cmB．当物距u=30cm时，成的是放大的像C．物距增大时，像距也增大D．当物距u=15cm时，成的是缩小的像4 . 关于光现象，下列说法中正确的是（）A．矫正远视眼需要佩戴合适的凹透镜B．矫正近视眼需要佩戴合适的凹透镜C．人站在穿衣镜前看到自己在镜中的像是实像D．用照相机拍照时，景物应位于照相机镜头的二倍焦距以内5 . 在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。

下列说法正确的是A．由甲图可知该透镜焦距为40cmB．乙图中成的是倒立放大的实像，符合放大镜的成像原理C．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理D．如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像6 . 如图所示，x轴位于地面的草坪上，x、y所在的平面与地面垂直，一平面镜位于图示位置，平面镜两端坐标为M (一2，4)和N(0，4)，夜间有一个点光源P(3，0)将光线射向平面镜，再由平面镜反射回地面草坪上，则夜间在x轴的反方向上哪个区域的草坪上光合作用最强？（）A．0～－2区间B．0～－5区间C．－3～－7区间D．0～－7区间7 . 如图，光学实验课时，小叶用激光笔对着光滑的大理石地面照射，无意中发现对面粗糙的墙壁上出现了一个明亮的光斑，而光滑地面上的光斑很暗，对此现象解释较合理的是A．地面吸收了所有的光B．墙壁发生了漫反射，地面发生了镜面反射C．地面发生了漫反射，墙壁发生了镜面反射D．墙壁发生了镜面反射，地面发生了折射8 . 物体从凸透镜的5倍焦距处移向透镜的过程中，下列有关成像情况的说法中正确的是（）A．总能用光屏找到所成的像B．物体到达2倍焦距处时，成正立、等大的像C．所成的像逐渐向透镜靠近D．只要物距大于焦距，像与物总是位于透镜的两侧9 . 小明同学做“探究凸透镜成像”的实验，当他把烛焰移到距透镜38cm的地方时，在光屏上观察到倒立缩小的像，则该凸透镜的焦距不可能的是A．20cm B．15cm C．10cm D．5cm10 . 下列关于远视眼的说法正确的是（）A．人患远视眼的主要原因是因为长期看远处的物体造成B．远视眼应用凸透镜来矫正的C．患远视眼的人无法看清近处的任何物体D．远视眼的睫状体一直处于收缩状态11 . 关于光现象，下列说法正确的是（）A．开凿隧道时用激光束引导掘进机，利用了光的直线传播B．验钞机利用红外线辨别钞票的真伪C．小孔所成的像一定是缩小的实像D．臭氧层能吸收绝大部分来自于太阳的红外线12 . 变焦照相机可实现把远处的景物“拉近”进行拍摄，就是说，虽然被拍摄的景物和照相机镜头之间的距离基本不变，但仍可以使底片上所成的像变大。

苏科版八年级物理上册 4.3凸透镜成像的规律同步练习（有答案）4.3 凸透镜成像的规律一、单选题1．在“探究凸透镜成像规律”的实验中，首先需要调整烛焰、光屏和凸透镜的位置，下列照片中的情况属于已经调整好的是（）A．B．C．D．2．“牛转乾坤”小组在物理实验室用光具座做凸透镜成像实验时，调节的过程中无意间发现光屏上出现了一扇“窗户”，此时同学们留意了一下光屏到凸透镜的距离为16cm，同时“窗户”偏光屏上侧，为了使“窗户”的像能成在光屏上都，以下操作可达到目的的是（）A．将光屏往下移B．将凸透镜往下移C．将蜡烛往下移D．以上三种方法都可以3．将一个凸透镜正对太阳，可在距凸透镜20cm处得到一个最小、最亮的光斑。

若将一个物体放在此透镜前10cm处，则可以观察到物体成（）A．放大的虚像B．缩小的实像C．缩小的虚像D．放大的实像4．如图所示，水杯后面20cm处放一个小泥娃，透过水杯看到一个变细的泥娃，此水杯相当于一个柱状透镜，它的焦距可能是（）A．7cm B．10cm C．15cm D．25cm5．如图所示，小明将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），改变鹦鹉和杯子之间的距离，他所看到的像不可能是（）A．B．C．D．6．如图所示，烛焰在光屏上刚好成清晰的像。

蜡烛不动，将透镜移至60cm刻度处，继续探究成像特点，则（）A．将光屏向右移动，可呈现清晰的像B．将光屏向左移动，可呈现清晰的像C．光屏不移动，就可以呈现倒立、缩小的实像D．将光屏向左移，可呈现缩小的像；将光屏向右移，可呈现放大的像7．在课本《探究凸透镜成像的规律》一节中有如下的插图，甲、乙、丙、丁是通过凸透镜所看到的插图的像。

若凸透镜先贴着插图然后逐渐远离，则看到插图的像的先后顺序正确的是（）A．甲→乙→丙→丁B．乙→丁→甲→丙C．乙→丙→甲→丁D．丙→甲→乙→丁8．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（）A．B．C．D．9．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜18cm处的光屏上得到烛焰清晰的像。

苏科版八年级上册物理4.3探究凸透镜成像的规律同步测试学校:___________姓名：___________班级：___________考号：___________一、单选题1．某物体经凸透镜在光屏上得到一个像, 现将透镜上部遮住不让光通过,则屏上的像（）A．缺少上部分B．缺少下部分C．大小变化了D．像只是变暗了2．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。

利用这一成像原理的光学仪器是（）A．投影仪B．照相机C．放大镜D．显微镜3．某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向22cm处移动的过程中（）A．像变大，像距变大B．像变大，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小4．为了校园安全，各学校均安装了监控摄像头，关于监控摄像头成像说法正确的是（）A．与投影仪成像原理相同B．与近视眼镜成像原理相同C．成倒立、缩小的实像D．成正立、缩小的实像5．小明同学在做凸透镜成像实验时，先在光屏上得到烛焰缩小的像，保持透镜位置不变，对调蜡烛和光屏的位置，结果在光屏上形成（）A．倒立缩小的实像B．正立放大的虚像C．倒立放大的实像D．不能成像6．透过盛水的透明玻璃杯,刘刚发现书本上的字变成了各种形状.进一步与同学交流、讨论发现字的形状与多种因素有关，你认为以下给出的因素中肯定不可能的是（）A．透明玻璃杯的种类B．书本与玻璃杯的距离C．透明玻璃杯的价格D．眼睛距离玻璃杯远近7．老师使用投影仪时，要想使屏幕上出现放大的“下”．如图所示，正确放置的投影片是A．B．C．D．8．我市各级各类学校为了校园安全，在学校大门及其它地方都安装上了“电子眼”，其光学原理与下列哪种相同（）A．平面镜B．投影仪C．照相机D．放大镜9．如图是一种称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图．下列对仙女图形成原因的探讨，正确的是（）A．可能是酒具有化学显影作用B．可能是图片在杯底凸透镜焦点处成放大的像C．可能是酒的液面反射，在酒中出现放大的像D．可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内，成放大的虚像二、实验题10．在“探究凸透镜成像的规律”的实验中，小刚选用了焦距为10cm的凸透镜．（1）他将蜡烛、凸透镜、光屏放在光具座上，并调节到如图所示的位置时，光屏上出现了倒立、________（填“放大”“缩小”或“等大”）的烛焰的像．（2）小刚又把蜡烛移到光具座上35cm刻度线处，屏上的像变模糊了，此时他摘下自己的眼镜，放在蜡烛和凸透镜之间，只适当调整眼镜的位置，光屏上又出现了清晰的像，则小刚戴的________（填“近视”或“远视”）眼镜．（3）接着他取下这个眼镜，保持此时蜡烛和凸透镜的位置不变，若使光屏上的像仍然清晰，应将光屏移至光具座上________cm刻度线处．11．小刚同学在做“探究凸透镜成像规律”实验，其实验装置的示意图如图所示，A、B、C、是主光轴上的三个点，F点和2F点分别是凸透镜的焦点和二倍焦距点．（1）他把烛焰放在________点上，可以成正立、放大的虚像；（2）他把烛焰放在________点上是属于幻灯机的原理．12．李云和张芳合作探究“凸透镜成像规律”（如图，物距用u表示，焦距用f表示）．当u＞2f时，光屏上得到一个清晰、倒立、缩小的_____像（选填“虚”或“实”）；若想得到一个清晰放大的实像，蜡烛应向_____凸透镜的方向移动，同时光屏应向_____凸透镜的方向移动（两空都选填“远离”或“靠近”）；若无论怎样移动光屏都不能得到蜡烛的像，说明u_____f（选填“＞”、“＝”或“＜”）．13．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．（1）调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了_____．（2）把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰、倒立、_____的实像；_____就是利用这一成像规律工作的．（3）完成实验后，继续模拟远视眼的缺陷：给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏_____（选填“远离”或“靠近”）透镜．14．小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示．又用这种有同样大小方格的白纸板做光屏．将发光物体、凸透镜和光屏组装到光具座上并调整好．（1）当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示．则光屏上的像是倒立、的实像．将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到为止．（2）用这种发光物体和光屏做实验，最主要的一条优点是：（3）如图乙所示，当发光物体在a点时，物与像之间的距离为S1，当发光物体在b点时，物与像之间的距离为S2，则S1S2（选填“＞”、“=”或“＜”）．（4）小明探究完凸透镜成像规律后，接着又做了一个观察实验．发光体位置不变，取下光屏，当眼睛在原光屏处会看到发光体的像吗？，眼睛靠近凸透镜，是否能看到像？．眼睛从原光屏位置远离凸透镜，是否能看到像？．（填“能看到”或是“不能看到”）15．（1）王丽同学将一只透镜放在眼前20cm处玩赏时，被别的同学拍下了如图(1)照片．据此推断该透镜的焦距f满足条件：__________（用不等式表示）．（2）某实验小组在“探究凸透镜成像规律”实验中，当蜡烛、透镜、光屏在光具座上如图(2)位置分布时（分别为0cm、50cm、100cm处），光屏上收集到与蜡烛等大、倒立的实像．据此判断这一只透镜的焦距f=______；而此时某同学不小心将一滴墨水滴到该透镜上（污染面积约为镜面的1/10），则光屏上出现的新．现象是：__________________．三、填空题16．把一个瓶底放在地上，发现瓶底下的物体变大了，说明瓶底的边缘比中间__________.(填“薄”或“厚”).四、简答题17．小明同学用镜头焦距为10cm的普通照相机给小芳同学拍照，按快门时不小心将中指的指尖触摸到镜头一小部分，这张照片上能不能有小明同学指尖清晰像？请说明理由．参考答案1．D【解析】物体的每一点发出的无数光线，即这些光线一部分通过凸透镜的上部成像在光屏上，也有一部分通过凸透镜的下部成像在光屏上．所以当挡住凸透镜的上部时，只是挡住了该点发出的成像光线的一部分，通过凸透镜的下部的那部分光线仍能成像在光屏上，所以成像的性质不变．由于通过的光在减少，所以像的亮度变暗．综上分析，故选D．2．B【分析】根据物距和焦距的关系，或根据物距和像距的关系，都能判断凸透镜的成像性质，然后根据凸透镜成像性质判断凸透镜的应用。

苏科版八年级上册4.3凸透镜成像的规律同步练习（Word解析版）苏科版八年级上册4.3 凸透镜成像的规律一、单选题1．在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像。

则（）A．蜡烛距透镜的距离大于20cmB．凸透镜的焦距大于10cmC．投影仪应用了该次实验的成像规律D．照相机应用了该次实验的成像规律2．如图所示，OO′为凸透镜的主光轴，有一个点光源放在凸透镜的正前方。

当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示，则凸透镜的位置在（）A．C点右侧B．BC之间C．AB之间D．A点左侧3．关于光现象，下列说法正确的是（）A．在漫反射现象中光路是不可逆的B．同一个人离平面镜越远所成的像越小C．在折射现象中，折射角可能大于入射角D．凸透镜能成正立的实像4．下图是蜡烛通过凸透镜所成像的示意图，此时，蜡烛到凸透镜的距离（）A．u>2f B．f2f B．u=2f C．f 2ff2f时，光通过凸透镜成倒立、缩小的实像，故CD错误；B．消费者只需站在距摄像头40~60cm的距离，即40cm>2f，镜头的焦距小于20cm，故B正确。

故选B。

10．D【详解】中间厚、边缘薄的透镜叫凸透镜，中间薄、边缘厚的透镜叫凹透镜。

依据凸透镜成像规律，当物体在2倍焦距以外，凸透镜成缩小、倒立的实像时；凹透镜只能成正立、缩小的虚像。

ABC．水球上、下两部分形成凸透镜，物距大于2倍焦距时，成倒立、缩小的实像；水球中间部分形成凹透镜，凹透镜只能成正立、缩小的虚像，故ABC错误。

D．本题中，无论凸透镜成倒立、缩小、实像，还是凹透镜成正立、缩小、虚像都是由于光的折射形成的，故D正确。

故选D。

11．A【详解】在离凸透镜30厘米的光屏上得到一个清晰的烛焰的像，即像距为30cm，而此时光屏上缩小、等大、放大的实像都有可能。

成缩小的实像时，像距大于一倍焦距且小于两倍焦距，即f2f代入数据，解得f<15cm综上所述：该凸透镜的焦距可能A选项中的20cm。
