电子测量自测题

一、填空题1、在选择仪器进行测量时,应尽可能小的减小示值误差,一般应使示值指示在仪表满刻度值的___2/3__ 以上区域.2、随机误差的大小,可以用测量值的____标准偏差____ 来衡量,其值越小,测量值越集中,测量的____精密度____ 越高.3、设信号源预调输出频率为1MHz ,在15 分钟内测得频率最大值为1.005MHz ,最小值为998KHz ,则该信号源的短期频率稳定度为___0.7%___ .4、信号发生器的核心部分是振荡器.5、函数信号发生器中正弦波形成电路用于将三角波变换成正弦波.6、取样示波器采用非实时取样技术扩展带宽,但它只能观测重复信号.7、当观测两个频率较低的信号时,为避免闪烁可采用双踪显示的____断续____方式.8、BT-3 型频率特性测试仪中,频率标记是用一定形式的标记来对图形的频率轴进行定量,常用的频标有___针形频标_____ 和____菱形频标_____ .9、逻辑分析仪按其工作特点可分逻辑状态分析仪和逻辑定时分析仪.10、指针偏转式电压表和数码显示式电压表测量电压的方法分别属于____模拟__ 测量和___数字___ 测量.1、测量误差是测量结果与被真值的差异.通常可以分为绝对误差和相对误差.2、在测量数据为正态分布时,如果测量次数足够多,习惯上取3σ作为判别异常数据的界限,这称为莱特准则.3、交流电压的波峰因数定义为峰值与有效值之比,波形因数定义为有效值与平均值之比.4、正弦信号源的频率特性指标主要包括频率X围、频率准确度和频率稳定度.5、频谱分析仪按信号处理方式不同可分为模拟式、数字式和模拟数字混合式.6、逻辑笔用于测试单路信号,逻辑夹则用于多路信号.7、当示波器两个偏转板上都加正弦信号时,显示的图形叫李沙育图形,这种图形在相位和频率测量中常会用到.8、在示波器上要获得同步图形,待测信号周期与扫描信号周期之比要符合.1、按照误差的基本性质和特点,可把误差分为系统误差、随机误差、和粗大误差.2、按检波器在放大器之前或之后,电子电压表有两种组成形式,即放大-检波式和检波-放大式.3、在双踪示波器的面板上,当"微调〞增益控制旋钮顺时针方向转至____校准__ 位置时,才能使显示波形的偏转幅度对应于偏转因数选择开关所指示的位置.4、在没有信号输入时,仍有水平扫描线,这时示波器工作在连续扫描状态；若工作在触发扫描状态,则无信号输入时就没有扫描线.5、BT-3 型频率特性测试仪中,频率标记是用一定形式的标记来对图形的频率轴进行定量,常用的频标有__针形频标______ 和__菱形频标_______ .6、逻辑笔用于测试单路信号,逻辑夹则用于多路信号.7、评价正弦信号发生器的技术指标归纳为三大指标,即频率特性、输出特性和调制特性.二、判断题1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、当被测频率大于中界频率时,宜选用测周的方法；当被测频率小于中界频率时,宜选用测频的方法.〔×〕3、用计数器直接测周的误差主要有三项：即量化误差、触发误差以与标准频率误差.〔√〕4、能够输出多种信号波形的信号发生器是脉冲信号发生器.〔×〕5、电子示波器是时域分析的最典型仪器.〔√〕6、频谱分析仪主要用于分析信号的频谱分布.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、逻辑状态分析仪主要用于数字系统的硬件测试.〔×〕9、差频式信号发生器的特点是频率覆盖X围宽,但频率准确度差.〔√〕10、低频信号发生器的指示电压表的示数就是它输出电压的实际值.〔×〕1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、在测量周期时,为减少被测信号受到干扰造成的转换误差,电子计数器应采用多周期测量法.〔√〕3、当计数器进行自校时,从理论上来说不存在±1个字的量化误差.〔√〕4、间接合成法又称为锁相合成法,通过锁相环来完成频率的加、减、乘、除.〔√〕5、用示波器观察任意两种波形的合成图形都可以认为是李沙育图形〔×〕6、频谱特性测试仪主要用于电路频率特性的测试.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、数据域的测试一般分三个阶段进行：测试生成、测试评价和测试实施.〔√〕9、低频信号发生器的指示电压表的示数就是它输出电压的实际值.〔×〕10、在所有场合下,扫频测试法均优于点频测试法.〔×〕1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、当被测频率大于中界频率时,宜选用测周的方法；当被测频率小于中界频率时,宜选用测频的方法.〔×〕3、当计数器进行自校时,从理论上来说不存在±1个字的量化误差.〔√〕4、锁相式频率合成技术是一种直接式的频率合成技术.〔×〕5、用示波法测量信号的时间、时间差、相位和频率都是以测量扫描距离为基础的.〔√〕6、频谱特性测试仪主要用于电路频率特性的测试.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、数据域的测试一般分三个阶段进行：测试生成、测试评价和测试实施.〔√〕9、频率稳定度又分为短期频率稳定度和长期频率稳定度,其中长期频率稳定度是指在任意24小时内信号频率发生的最大变化.〔×〕10、混频式锁相环可以实现频率的加减运算.〔√〕简答题、计算题1、试述测量和电子测量的定义.答：测量是为确定被测对象的量值而进行的实验过程.在这个过程中,人们借助专门的设备,把被测量与标准的同类单位量进行比较,从而确定被测量与单位量之间的数值关系,最后用数值和单位共同表示测量结果.从广义上说,凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说,电子测量是指在电子学中测量有关电的量值的测量.2、比较触发扫描和连续扫描的特点.答：连续扫描和触发扫描示波器扫描的两种方式.为了更好地观测各种信号,示波器应该既能连续扫描又能触发扫描,扫描方式的选择可通过开关进行.在连续扫描时,没有触发脉冲信号,扫描闸门也不受触发脉冲的控制,仍会产生门控信号,并启动扫描发生器工作；在触发扫描时,只有在触发脉冲作用下才产生门控信号.对于单次脉冲或者脉冲周期长的信号采用触发扫描方式更能清晰观测.3、锁相环有哪几个基本组成部分,各起什么作用？答：如图所示,基本锁相环是由基准频率源、鉴相器〔PD〕、环路滤波器〔LPF〕和压控振荡器〔VCO〕组成的一个闭环反馈系统.鉴相器是相位比较器,它将两个输入信号Ui和UO之间的相位进行比较, 取出这两个信号的相位差,以电压Ud的形式输出给低通滤波器〔LPF〕.当环路锁定后,鉴相器的输出电压是一个直流量.环路低通滤波器用于滤除误差电压中的高频分量和噪声,以保证环路所要求的性能,并提高系统的稳定性.压控振荡器是受电压控制的振荡器,它可根据输入电压的大小改变振荡的频率.4、测量上限为500V的电压表,在示值450V处的实际值为445V,求该示值的：〔1〕绝对误差〔2〕相对误差〔3〕修正值〔本题10分〕解：〔1〕绝对误差〔2〕相对误差〔3〕修正值5、欲用电子计数器测量一个=400Hz 的信号频率,采用测频〔选闸门时间为1s 〕和测周〔选时标为0.1μs 〕两种方法,试比较这两种方法由±1 误差所引起的测量误差.解①测频时,量化误差为②测周时,量化误差为从计算结果可以看出,采用测周方法的误差小些.6、由函数信号发生器分别产生正弦波、方波和三角波,调节其幅度使有效值读数的电压表读数都为0.7Ｖ,问这三种信号的峰值分别为多少？解：利用有效值电压表可直接从电表上读出被测电压的有效值而无须换算根据波峰因数得对于正弦波,对于方波,对于三角波,7、有一正弦信号,使用垂直偏转因数为100mV/div的示波器进行测量,测量时信号经过10：1的衰减探头加到示波器,测得荧光屏上波形的高度为7.07div,问该信号的峰值、有效值各为多少？解：示波器测量的是峰-峰值.正弦信号的峰值正弦信号的有效值2、试说明触发电平、触发极性调节的意义.答：在电路中设置触发电平和触发极性调节两种控制方式,通过这两种方式可任意选择被显示信号的起始点,便于对波形的观测和比较.触发极性是指触发点位于触发源信号的上升沿还是下降沿.触发点位于触发源信号的上升沿为"+〞极性；触发点位于触发源信号的下降沿则为"－〞极性；触发电平是指触发脉冲到来时所对应的触发放大器输出电压的瞬时值,触发极性和触发电平决定触发脉冲产生的时刻,并决定扫描的起点.3、画出文氏电桥RC振荡器的基本构成框图,并说明其振荡条件.答：下图为文氏电桥振荡器的原理框图.R1、C1、R2、C2组成RC选频网络,可改变振荡器的频率；R3、R4组成负反馈臂,可自动稳幅.在时,输入信号经RC选频网络传输到运算放大器.同相端的电压与运算放大器的反馈网络形成的电压同相,即有和.这样,放大器和RC选频网络组成的电路刚好组成正反馈系统,满足振荡的相位条件,因而有可能振荡.此时,反馈系数F=1/3,因此只要后接的二级放大器的电压放大倍数为A ,那么就满足了振荡器起振的幅值条件AVF≥1,可以维持频率时的等幅正弦振荡.4、有一个100V的被测电压,若用0.5级、量程为0~300V和1.0级、量程为0~100V的两只电压表测量,问哪只电压表测得更准些？为什么？要判断哪块电压表测得更准确,即判断哪块表的测量准确度更高.〔1〕对量程为0～300V、±0.5级电压表,根据公式有〔2〕对量程为0～100V、±1.0级电压表,同样根据公式有从计算结果可以看出,用量程为0～100V、±1.0级电压表测量所产生的示值相对误差小,所以选用量程为0～100V、±1.0级电压表测量更准确.5、用某计数式频率计测频率,已知晶振频率的相对误差为,门控时间,求：〔1〕测量MHz时的相对误差；〔2〕测量KHz时的相对误差；并提出减小测量误差的方法.解：根据电子计数器测量频率的最大相对误差计算公式为〔1〕测量MHz时的相对误差〔2〕测量KHz时的相对误差当被测信号频率一定时,主门开启时间越长,量化的相对误差就越小；当主门开启时间一定时,提高被测信号的频率,也可减小量化误差的影响.6、在示波器上分别观察到正弦波、方波的峰值为1V,分别用都是正弦有效值刻度的、三种不同的检波方式的电压表,试求读数分别为多少？解：〔1〕用峰值检波方式电压表测量,读数都是0.707V,与波形无关.〔2〕用有效值检波正弦有效值刻度的电压表测量①正弦波②方波〔3〕用均值检波正弦有效值刻度的电压表测量①正弦波②方波波形因数和波峰因数均为1,所以其平均值为1V,相应此平均值的正弦有效值即为读数值.7、用双踪示波器观测两个同频率正弦波a,b,若扫描速度为20 /cm,而荧光屏显示两个周期的水平距离是8cm,问：〔1〕两个正弦波的频率是多少？〔2〕若正弦波a比b相位超前1.5cm,那么两个正弦波相差为多少？用弧度表示.解：〔1〕根据被测交流信号的周期为则〔2〕根据两信号的相位差为则2有一信号在荧光屏一周期的水平长度为7cm,扫描速度开关置于"10ms/cm〞位置,扫描扩展置"拉出×10〞位置,求被测信号的周期.解：根据可得测交流信号的周期为3、测量电阻消耗的功率时,可间接测量电阻值,电阻上的压降,流过电阻的电流.设电阻、电压、电流的相对误差分别为、、,试确定测量的最佳方案.解：间接测量电阻消耗的功率有三种方案,即、、,根据误差合成公式可分别算出每种方案的测量误差.<1> 方案<2> 方案<3> 方案可见,在给定的各分项误差的条件下,选择第一种方案的合成误差最小.4、利用频率倍增方法,可提高测量准确度,设被测频率源的标称频率为=1MHz,闸门时间置于1s,欲把±1误差产生的测频误差减少到1×10-11,试问倍增系数应为多少？解：倍增前量化误差为倍增系数为5、下图是简化了的频率合成器框图,为基准频率,为输出频率,试确定两者之间的关系.若=1MHz,分频器÷n和÷m中可以从1变到10,步长为1,试确定的频率X围.解：基准频率通过分频器÷n得到频率为的信号,输出频率通过分频器÷m得到频率为的信号.这两个信号再通过鉴相器,取出这两个信号的相位差,以电压的形式通过低通滤波器加到压控振荡器以控制基准频率,直至环路进入"锁定状态".若=1MHz所以确定的频率的X围为105Hz~107Hz.6、甲、乙两台DVM,甲的显示器显示的最大值为9999,乙为19999,问：〔1〕它们各是几位的DVM,是否有超量程能力？〔2〕若乙的固有误差为,分别用2V和20V档测量电压时,绝对误差和相对误差各为多少？解：〔1〕超量程能力是DVM的一个重要的性能指标.1/2位和基本量程结合起来,可说明DVM 是否具有超量程能力.甲是4位DVM,无超量程能力；乙为4位半DVM,可能具有超量程能力. 〔3〕用2V挡测量绝对误差相对误差用20V挡测量绝对误差相对误差。

电子测量试题及答案# 电子测量试题及答案## 一、选择题1. 电子测量中常用的时间基准是：A. 秒表B. 石英晶体振荡器C. 机械钟D. 原子钟2. 下列哪个不是数字万用表的特点？A. 精度高B. 读数直观C. 测量速度快D. 体积大3. 测量电压时，如果测量值比实际值大，可能的原因是：A. 仪表精度低B. 仪表校准不当C. 测量方法错误D. 所有选项都可能## 二、填空题1. 电子测量中，测量误差的来源主要包括：________、________和________。

2. 测量仪器的校准周期通常由________决定。

3. 在使用示波器测量信号时，需要调节________来改变波形的垂直放大倍数。

## 三、简答题1. 简述电子测量中模拟测量和数字测量的主要区别。

2. 说明使用频率计测量信号频率时的注意事项。

## 四、计算题1. 已知一个信号的周期为10ms，求其频率。

2. 假设有一个电阻值为1000Ω的电阻，通过它的电流为20mA，求该电阻的功率消耗。

## 五、论述题1. 论述电子测量在现代电子技术中的重要性。

## 参考答案### 一、选择题1. B2. D3. D### 二、填空题1. 仪器误差、操作误差、环境误差2. 仪器的稳定性和可靠性3. 垂直控制旋钮### 三、简答题1. 模拟测量通常使用指针或模拟显示来读取测量值，而数字测量则使用数字显示屏来显示测量值。

数字测量具有更高的精度和稳定性，且易于与计算机系统连接进行数据处理。

2. 使用频率计测量信号频率时，应确保信号源稳定，避免信号失真；同时，应选择合适的测量范围，确保测量精度。

### 四、计算题1. 频率 = 1 / 周期 = 1 / 0.01s = 100 Hz2. 功率 = 电流^2 * 电阻= (0.02A)^2 * 1000Ω = 4 W### 五、论述题电子测量是现代电子技术的基础，它涉及到信号的采集、处理和分析等多个方面。

电子测量的准确性直接影响到电子设备的性能和可靠性。

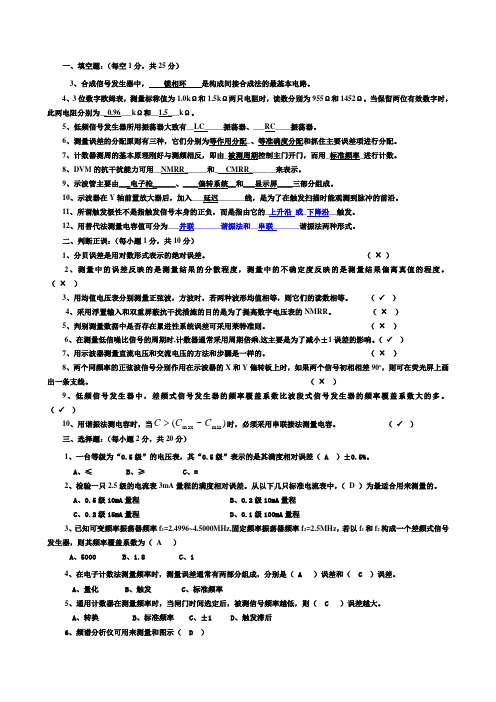

一、填空题：（每空1分，共25分）3、合成信号发生器中， 锁相环 是构成间接合成法的最基本电路。

4、3位数字欧姆表，测量标称值为1.0k Ω和1.5k Ω两只电阻时，读数分别为955Ω和1452Ω。

当保留两位有效数字时，此两电阻分别为__0.96___k Ω和__1.5___k Ω。

5、低频信号发生器所用振荡器大致有__LC_____振荡器、___RC____振荡器。

6、测量误差的分配原则有三种，它们分别为等作用分配_、等准确度分配和抓住主要误差项进行分配。

7、计数器测周的基本原理刚好与测频相反，即由_被测周期控制主门开门，而用_标准频率_进行计数。

8、DVM 的抗干扰能力可用__NMRR______和_ CMRR_______来表示。

9、示波管主要由___电子枪______、____偏转系统__和___显示屏____三部分组成。

10、示波器在Y 轴前置放大器后，加入___延迟_______线，是为了在触发扫描时能观测到脉冲的前沿。

11、所谓触发极性不是指触发信号本身的正负，而是指由它的_上升沿 或_下降沿__触发。

12、用替代法测量电容值可分为___并联_______谐振法和__串联_______谐振法两种形式。

二、判断正误：（每小题1分，共10分）1、分贝误差是用对数形式表示的绝对误差。

（ ）2、测量中的误差反映的是测量结果的分散程度，测量中的不确定度反映的是测量结果偏离真值的程度。

（ ）3、用均值电压表分别测量正弦波，方波时，若两种波形均值相等，则它们的读数相等。

（ ）4、采用浮置输入和双重屏蔽抗干扰措施的目的是为了提高数字电压表的NMRR 。

（ ）5、判别测量数据中是否存在累进性系统误差可采用莱特准则。

（ ）6、在测量低信噪比信号的周期时,计数器通常采用周期倍乘,这主要是为了减小±1误差的影响。

（ ）7、用示波器测量直流电压和交流电压的方法和步骤是一样的。

（ ）8、两个同频率的正弦波信号分别作用在示波器的X 和Y 偏转板上时，如果两个信号初相相差90o ，则可在荧光屏上画出一条支线。

电子测量试题及答案一、单项选择题（每题2分，共20分）1. 在测量电阻时，下列哪种操作是正确的？A. 将待测电阻直接与万用表的电流表头相连B. 将待测电阻与万用表的电压表头相连C. 将待测电阻与万用表的欧姆档相连D. 将待测电阻与万用表的电容档相连答案：C2. 以下哪种信号不是模拟信号？A. 正弦波B. 锯齿波C. 方波D. 数字信号答案：D3. 电子测量中，频率计的作用是什么？A. 测量电压B. 测量电流C. 测量电阻D. 测量频率答案：D4. 在使用示波器时，下列哪项操作是错误的？A. 调整扫描速度B. 调整触发电平C. 调整亮度D. 将示波器的探头直接接地答案：D5. 以下哪种测量方法可以测量晶体管的放大倍数？A. 电压测量法B. 电流测量法C. 电阻测量法D. 频率测量法答案：B6. 测量电路中的电流时，应该使用哪种仪器？A. 电压表B. 电流表C. 欧姆表D. 功率表答案：B7. 电子测量中，示波器的Y轴表示什么？A. 时间B. 电压C. 电流D. 电阻答案：B8. 以下哪种仪器不能测量电容？A. 万用表B. 电容表C. 示波器D. 频率计答案：C9. 在测量电路的功率时，应该使用哪种仪器？A. 电压表B. 电流表C. 功率表D. 欧姆表答案：C10. 以下哪种波形不是周期性波形？A. 正弦波B. 矩形波C. 随机噪声D. 三角波答案：C二、多项选择题（每题3分，共15分）1. 以下哪些仪器可以测量电阻？A. 万用表B. 示波器C. 欧姆表D. 电容表答案：AC2. 在电子测量中，示波器的X轴通常表示什么？A. 时间B. 电压C. 电流D. 电阻答案：A3. 以下哪些信号是数字信号？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：B4. 以下哪些操作是使用示波器时的正确操作？A. 调整扫描速度B. 调整触发电平C. 将探头接地D. 调整亮度答案：ABD5. 以下哪些仪器可以测量电流？A. 电压表B. 电流表C. 欧姆表D. 功率表答案：BD三、填空题（每题3分，共15分）1. 在电子测量中，__________是用来测量电压的仪器。

电子行业《电子测量》试题1. 试题简介本试题主要涵盖了电子测量领域的核心内容，包括基本概念、常用仪器和测量方法等。

通过完成这些试题，能够更好地了解电子测量的原理和应用。

2. 选择题1.当测量直流电压时，下面哪个仪器最适合使用？A. 示波器B. 准直仪C. 万用表D. 频谱仪2.下列关于示波器的描述中，正确的是：A. 示波器用于测量电压、电流和频率等物理量B. 示波器只能测量交流信号C. 示波器是一种直接测量仪器D. 示波器只能显示信号的振幅，不能测量频率3.下图是一个示波器的显示界面，该示波器采用的是：示波器显示界面示波器显示界面A. 模拟示波器B. 数字示波器C. 双束示波器D. 万用示波器4.在测量电阻时，以下哪种连接方式是正确的？A. 并联连接B. 串联连接C. 交错连接D. 边角连接5.验证一个元器件的工作状态，以下哪个仪器最适合使用？A. 频谱仪B. 万用表C. 信号发生器D. 示波器3. 简答题1.请简要介绍示波器的工作原理。

示波器是一种用于测量电压、电流和频率等信号的仪器。

其工作原理基于阴极射线管的电子束扫描和显示机制。

首先，示波器将待测信号作为输入，通过放大和处理电路，将信号转化为电压波形。

然后，示波器会控制电子束的扫描速度和方向，形成一个二维图像。

最后，通过屏幕上的荧光物质发光，显示出信号的波形。

2.请简要介绍万用表的常用测量功能。

万用表是常见的多功能测量仪器，用于测量电压、电流、电阻和频率等物理量。

具体的测量功能包括：•电压测量：用于测量电路中的电压大小。

•电流测量：用于测量电路中的电流大小。

•电阻测量：用于测量电阻的阻值。

•频率测量：用于测量信号的频率。

•二极管测试：用于测试二极管的正向电压和反向电阻。

3.请简要介绍频谱仪的应用场景。

频谱仪主要用于分析信号的频谱成分。

其工作原理是通过将待测信号分解为不同频率的分量，然后测量这些分量的幅度和相位，最终绘制出频谱图。

频谱仪的应用场景包括：•无线通信：用于分析电视、手机、无线网络等无线通信系统中的信号质量。

电子测量考试题及答案一、单项选择题（每题2分，共20分）1. 电子测量中，用于测量电压的基本仪器是：A. 万用表B. 示波器C. 频谱分析仪D. 信号发生器答案：A2. 在数字电子测量中，用于测量数字信号的仪器是：A. 万用表B. 示波器C. 数字存储示波器D. 频谱分析仪答案：C3. 测量电阻时，应使用以下哪种仪器？A. 频率计B. 电压表C. 电阻表D. 电流表答案：C4. 以下哪个参数不是示波器的基本测量功能？A. 频率B. 幅度C. 相位D. 电阻5. 在电子测量中，用于测量电流的仪器是：A. 电流表B. 电压表C. 电阻表D. 功率计答案：A6. 频谱分析仪的主要功能是：A. 测量电压B. 测量电流C. 测量频率D. 测量电阻答案：C7. 测量电子电路中的功率时，应使用：A. 功率计B. 电压表C. 电流表D. 电阻表答案：A8. 以下哪种仪器不适用于测量温度？A. 温度计B. 热电偶C. 示波器D. 红外测温仪答案：C9. 在电子测量中，用于测量信号相位差的仪器是：B. 频率计C. 功率计D. 电阻表答案：A10. 测量电子电路中的频率时，应使用：A. 频率计B. 电压表C. 电流表D. 电阻表答案：A二、多项选择题（每题3分，共15分）1. 以下哪些仪器可以用于测量电压？A. 万用表B. 示波器C. 频谱分析仪D. 电流表答案：A, B2. 数字存储示波器与模拟示波器相比，具有哪些优势？A. 更高的测量精度B. 更好的信号稳定性C. 更强的信号存储能力D. 更快的信号响应速度答案：A, C3. 在电子测量中，以下哪些参数是示波器可以测量的？A. 频率B. 幅度D. 电阻答案：A, B, C4. 以下哪些仪器可以用于测量电流？A. 电流表B. 电压表C. 电阻表D. 功率计答案：A, D5. 以下哪些仪器可以用于测量电阻？A. 万用表B. 示波器C. 电阻表D. 电流表答案：A, C三、填空题（每题2分，共20分）1. 电子测量中，用于测量电压的基本仪器是________。

电子测量基础试题及答案一、单项选择题（每题2分，共20分）1. 电子测量中，频谱分析仪的主要功能是什么？A. 测量电压B. 测量电流C. 测量频率D. 测量电阻答案：C2. 以下哪种测量仪器用于测量电路的直流电阻？A. 示波器B. 万用表C. 信号发生器D. 频谱分析仪答案：B3. 在电子测量中，示波器的时基是用来做什么的？A. 控制屏幕亮度B. 控制波形的垂直放大C. 控制波形的水平扫描速度D. 控制波形的颜色答案：C4. 测量交流电压时，使用哪种测量仪器最为合适？A. 直流电压表B. 交流电压表C. 电流表D. 电阻表5. 以下哪个参数是数字万用表无法测量的？A. 电压B. 电流C. 电阻D. 温度答案：D6. 频谱分析仪在哪个频率范围内测量信号最为准确？A. 低频B. 中频C. 高频D. 超高频答案：C7. 测量电路中的电流时，应使用哪种测量仪器？A. 电压表B. 电流表C. 电阻表D. 功率表答案：B8. 在电子测量中，示波器的触发功能是用来做什么的？A. 稳定波形显示B. 放大波形C. 测量波形频率D. 测量波形幅度答案：A9. 测量电路中的功率时，应使用哪种测量仪器？B. 电流表C. 电阻表D. 功率表答案：D10. 频谱分析仪的分辨率带宽（RBW）是指什么？A. 仪器的频率范围B. 仪器的频率分辨率C. 仪器的输入阻抗D. 仪器的输出功率答案：B二、多项选择题（每题3分，共15分）1. 以下哪些仪器可以用于测量电路中的电压？A. 万用表B. 示波器C. 频谱分析仪D. 电流表答案：A, B2. 在电子测量中，哪些参数是示波器可以测量的？A. 电压B. 频率C. 电流D. 时间答案：A, B, D3. 频谱分析仪可以用于测量哪些类型的信号？A. 模拟信号B. 数字信号C. 射频信号D. 低频信号答案：A, B, C4. 以下哪些仪器可以用于测量电路中的电阻？A. 万用表B. 示波器C. 频谱分析仪D. 电阻表答案：A, D5. 在电子测量中，哪些参数是数字万用表可以测量的？A. 电压B. 电流C. 电阻D. 功率答案：A, B, C三、判断题（每题2分，共10分）1. 频谱分析仪可以测量信号的幅度和频率。

电子测量自考试题及答案一、单项选择题（每题2分，共20分）1. 在电子测量中，用于测量电压的仪器是（）。

A. 频率计B. 示波器C. 万用表D. 信号发生器答案：C2. 下列哪个不是电子测量中的常用参数？（）A. 频率B. 电压C. 电阻D. 温度答案：D3. 示波器的时基是用来提供（）。

A. 稳定电压B. 基准信号C. 同步信号D. 测量时间答案：D4. 在测量电子电路的电流时，通常使用（）。

A. 电流表B. 电压表C. 电阻表D. 示波器答案：A5. 频率计的主要功能是测量（）。

A. 电压B. 电流C. 频率D. 电阻答案：C6. 测量电子元件的电阻通常使用（）。

A. 万用表B. 示波器C. 频率计D. 信号发生器答案：A7. 信号发生器产生的信号类型不包括（）。

A. 正弦波B. 方波C. 三角波D. 随机噪声答案：D8. 在电子测量中，用于测量电路的稳定性和可靠性的仪器是（）。

A. 频谱分析仪B. 网络分析仪C. 逻辑分析仪D. 电源分析仪答案：B9. 电子测量中，用于测量信号的幅度和相位的是（）。

A. 频率计B. 相位计C. 时域分析仪D. 频域分析仪答案：B10. 下列哪个仪器可以测量电子元件的电容值？（）A. 万用表B. 示波器C. 频率计D. 信号发生器答案：A二、多项选择题（每题3分，共15分）11. 电子测量中，可以用于测量信号频率的仪器有（）。

A. 频率计B. 示波器C. 万用表D. 信号发生器答案：A、B12. 在电子测量中，能够提供模拟信号的仪器包括（）。

A. 信号发生器B. 示波器C. 频谱分析仪D. 网络分析仪答案：A13. 下列哪些参数是电子测量中经常需要测量的？（）。

A. 电压B. 电流C. 温度D. 电阻答案：A、B、D14. 电子测量中，用于测量电路的响应特性的仪器有（）。

A. 频谱分析仪B. 网络分析仪C. 逻辑分析仪D. 电源分析仪答案：A、B15. 在电子测量中，可以用于测量信号失真的仪器包括（）。

电子测量习题及解答（四）一、填空题(每空 1 分，共25 分)1.电子测量的内容包括电能量的测量、电子元器件参数的测量、电信号的特性和质量的测量、电路性能的测量、特性曲线的测量五个方面。

2.相对误差定义为绝对误差与真值的比值，通常用百分数表示。

3.电子测量按测量的方法分类为直接测量、间接测量、组合测量三种。

4.为保证在测量80V电压时，误差≤±1%，应选用等于或优于±0.5级的100V量程的电压表。

5.用四位半的DVM 测量15V 的稳压电源电压为15.125V，取四位有效数字时，其值为15.13V6.示波器为保证输入信号波形不失真，在Y 轴输入衰减器中采用RC 分压电路。

7.电子示波器的心脏是阴极射线示波管，它主要由电子枪、偏转系统、荧光屏三部分组成。

8.示波器的“聚焦”旋钮具有调节示波器中第一阳(或A1) 极与第二阳(或A2，或G2) 极之间电压的作用。

9.没有信号输入时，仍有水平扫描线，这时示波器工作在连续扫描状态，若工作在触发扫描状态，则无信号输入时就没有扫描线。

10.电压表的基本组成形式为检波—放大式。

11.电子计数器的测周原理与测频相反，即由被测输入信号控制主门开通，而用晶体振荡信号脉冲进行计数。

二、改错题(每小题3 分，共15 分。

要求在错误处的下方划线，并将正确答案填在括号内)1.双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式( 断续)2.示波器扫描信号频率是被测信号频率的倍时，屏幕上显示的波形向左跑动（右）3.常用电工仪表分为± 0.1、±0.2、±0.5、±1.0、±1.5、±2.5、±4.0 七级(±5.0 )4.扫描发生器是示波器垂直通道中的重要组成部分。

( 水平)5.延迟线是示波器水平通道中的一个重要组成部分。

( 垂直)三、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。

《电子测量与仪器》模拟试卷一、填空题（每空2分，共40分)1。

已知某色环电阻的色环从左到右分别为黄、紫、橙、金，则该色环电阻的阻值为__47×103________欧姆，允许误差为___±5%_____________。

2。

被测量的测量结果量值含义有两方面，即_数值_和用于比较的___单位____名称。

3。

静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、__偏转系统_和_____荧光屏___.其中电子枪又由_灯丝(F）____、__阴极（K）__、控制栅极（G)、第一阳极(A1)、第二阳极（A2）和___后加速极(A3）________等六部分组成.4。

通用示波器结构上包括_水平通道（或X轴系统）___、__垂直通道_________和_______Z通道____三个部分。

5.用模拟万用表电阻挡交换表笔测量二极管电阻两次，其中电阻小的一次黑表笔接的是二极管的_______正（或阳）_____极。

6.数字万用表表笔与模拟万用表表笔的带电极性不同。

对数字万用表红表笔接万用表内部电池的_____正_______极.7。

某DVM的最大读数容量为19999,则该表属于___________位表,在0。

2V量程的分辨力为____________µV。

8。

测量网络的幅频特性通常有两种方法，它们是______点频____测量法和______扫频______测量法。

9.对以下数据进行四舍五入处理，要求小数点后只保留2位。

32。

4850=__32。

48___；200。

4850000010=____200.49______.二、选择题（每题3分，共30分）1、用示波器李沙育图形法测频率，在X-Y显示方式时,如果X轴和Y轴分别加上正弦波信号，若显示的图形为一个向左倾斜的椭圆，则fy/fx(即Y轴信号频率与X轴信号频率之比)为：（）A、2﹕1B、1﹕1C、3﹕2D、2﹕32、将XD-22A型低频信号发生器的“输出衰减"旋钮置于60dB时，调节“输出细调”旋钮使指示电压表的读数为5V，则实际输出电压为（）A、5mVB、50mVC、5V D、500mV3、已知某电阻符号为“",则该电阻的功率为（）A、1WB、2WC、0。
