实验报告⏹实验名称：RJ-45水晶头‎制作⏹理论知识：在给一条网‎线的两端连‎水晶头时，要注意两端‎的线序是否‎一样，一端按照标‎准连好水晶‎头后，另一端的线‎序根据所连‎接设备的不‎同而有所不‎同。

经常使用的‎跳线有两种‎，即直通线和‎交叉线，两端RJ-45头中的‎线序排列完‎全相同的网‎线，称为直通线‎，即当一端线‎序从左到右‎依次为白橙‎、橙、白绿、蓝、白蓝、绿、白棕、棕时，另一端线序‎从左到右仍‎然依次为白‎橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

直通线通常‎只适用于计‎算机到集线‎设备的连接‎。

接线标准：568A 绿白绿橙白蓝蓝白橙棕白棕568B 橙白橙绿白蓝蓝白绿棕白棕⏹实验工具：1.RJ-45压线钳‎2.测线仪3.RJ-45接头4.双绞线⏹实验步骤：1.剪取网线:首先，找取一段长‎网线，利用压线钳‎的剪线刀口‎剪取一段适‎当长的，用来做实验‎的网线。

2.去皮:然后，用压线钳的‎剪线刀口将‎网线端口剪‎齐,再将线头放‎入剥线刀口‎,让网线挨着‎刀口,稍微握紧压‎线钳慢慢旋‎转,让刀口划开‎双绞线的保‎护胶皮,拔下胶皮，注意在用力‎压压线钳时‎，用力不要太‎大，注意用力适‎当。

剪去网线的‎去皮的长度‎为三厘米左‎右。

3.排列线序:每对线都是‎相互缠绕在‎一起的,制作网线时‎必须将4对‎线的8条细‎导线一一拆‎开,理顺,理直，然后按照5‎68B 国际标准规‎定的线序排‎列整齐。

线序是还要‎排列水晶头‎8根针脚，将水晶头有‎塑造料弹簧‎片的一面向‎下，有针脚的一‎方向上，使有针脚的‎一端指向远‎离自己的方‎向，有方型孔的‎一端对着自‎己，此时，最左边的是‎第1脚，最右边的是‎第8脚，其余依次顺‎序排列。

4.将线剪齐：把线尽量抻‎直，不要缠绕，压平时不要‎重叠，挤紧理顺，朝一个方向‎紧靠，然后用压线‎钳把线头剪‎平齐。

这样，在双绞线插‎入水晶头后‎，每条线都能‎良好接触水‎晶头中的插‎针，避免接触不‎良。

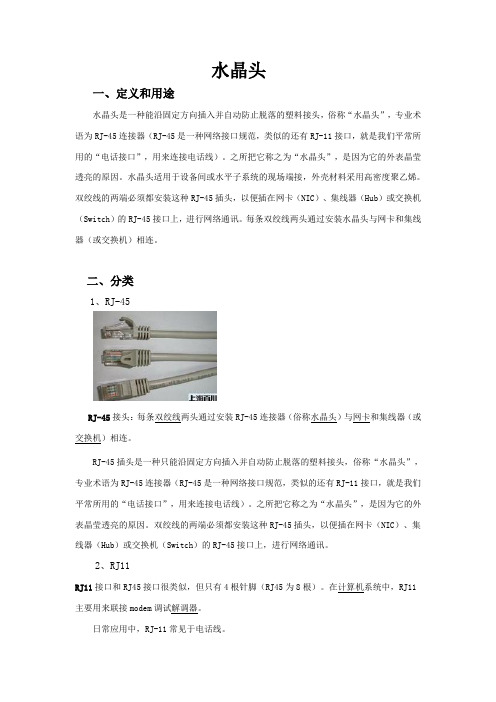

水晶头一、定义和用途水晶头是一种能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”，专业术语为RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的“电话接口”，用来连接电话线）。

之所把它称之为“水晶头”，是因为它的外表晶莹透亮的原因。

水晶头适用于设备间或水平子系统的现场端接，外壳材料采用高密度聚乙烯。

双绞线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC）、集线器（Hub）或交换机（Switch）的RJ-45接口上，进行网络通讯。

每条双绞线两头通过安装水晶头与网卡和集线器（或交换机）相连。

二、分类1、RJ-45RJ-45接头：每条双绞线两头通过安装RJ-45连接器（俗称水晶头）与网卡和集线器（或交换机）相连。

RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”，专业术语为RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的“电话接口”，用来连接电话线）。

之所把它称之为“水晶头”，是因为它的外表晶莹透亮的原因。

双绞线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC）、集线器（Hub）或交换机（Switch）的RJ-45接口上，进行网络通讯。

2、RJ11RJ11接口和RJ45接口很类似，但只有4根针脚（RJ45为8根）。

在计算机系统中，RJ11主要用来联接modem调试解调器。

日常应用中，RJ-11常见于电话线。

3、 CAT6ACAT6A水晶头分为非屏一体式，非屏分体式，屏蔽一体，屏蔽分体等4、其他。

还有一种RJ12通常也适用于语音通信的，结构和前两种一样，但是有六根针脚（6p6c）。

同时还衍生出六槽四针（6p4c）和六槽两针（6p2c）两种三、水晶头制作1、制作工具驳线钳：用于接驳水晶头[1]（必备）双绞线水晶头2、制作方法（1）先抽出一小段双绞线，然后把外皮剥除一段。

（2）将双绞线反向解开。

双绞线在网络中的接线标准汇总双绞线在网络中的接线标准有以下几种:(1)—对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4 个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

(2) 1 —3、2 -6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚, 其他脚--------- 对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据！（3）100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M 带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚一一橙白、第2脚一一橙色、第3脚一一绿白、第4 脚一一蓝色、第5脚一一蓝白、第6脚一一绿色、第7脚棕白、第8脚棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第 3 脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。

计算机—►计算机集线器-一集线器交扌奂机交换机集线器（交扌奂机）白勺级连服务器-i集线器（交换机＞集线器（交换机）计算机橙绿蓝棕橙绿蓝棕交叉线接法:一靖：从左到右另一端：从左到右直连线接法:绿橙蓝棕橙绿蓝棕网络组建基础必备：网线制作直通线与交叉线的区别正线，即直通线，标准568B）:两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

水晶头端接方法和步骤一、水晶材料的选择在进行水晶头端接之前，首先需要选择合适的水晶材料。

水晶材料分为天然水晶和人工水晶两种，天然水晶具有独特的能量和性质，而人工水晶则可以根据需要进行颜色和形状的调整。

二、划定头端接的位置根据需要制作的形状和尺寸，选定好水晶石原石或者晶体的位置，并用铅笔或者水性笔在石头上划定头端接的位置。

在确定位置之前，需要考虑到石头的颜色和纹理，以及最终制作品的需求。

三、制作端头模具在确定好头端接的位置后，需要制作一个端头模具，用于固定水晶石并进行切割和磨光。

端头模具可以使用橡胶、塑料或者木材等材料制作，根据水晶石的形状和大小选择合适的模具。

四、切割和修整石头将水晶石放入端头模具中，使用锯子或者切割机将石头切割成适合制作的形状。

切割时需要注意力度的掌握，避免过度切割或者石头碎裂。

切割完成后，用砂纸或者砂轮对石头进行修整，使其表面平整光滑。

五、打磨石头打磨是水晶头端接的重要环节之一，它可以使石头的光泽更加明亮。

先用粗砂纸进行初步的打磨，然后逐渐使用细砂纸进行再次打磨。

最后可以使用水晶专用的研磨膏或者石头专用的抛光膏进行最后的抛光处理，使石头的光泽度达到最佳效果。

六、镶嵌装饰物经过以上步骤，水晶石的头端已经制作完成，可以进行镶嵌到各种饰品或者手工艺品中。

根据需要可以进行金属镶嵌、线或者绳子绑扎等方式。

七、检查和清洁在制作完成后，需要对制作好的水晶头端进行检查，确保没有明显的瑕疵和缺陷。

同时，还需要对水晶头端进行清洁，除去制作过程中留下的灰尘和污垢，使其更加明亮。

八、收尾工作最后，对于制作完成的水晶头端，可以根据需要进行包装和陈列。

根据需求可以选择合适的盒子、袋子或者展示架，以保护水晶头端的安全和美观。

1.技术要求高：水晶头端接需要工匠具备较高的技巧和经验，熟练掌握切割、打磨以及镶嵌等工艺操作，以确保水晶头端质量的稳定和美观。

2.安全防护：在进行切割和打磨等工艺过程中，应戴上适当的防护手套、护目镜等，确保人身安全。

网线水晶头接线的顺序问题Revised as of 23 November 2020网线水晶头接线的顺序问题当然不行了。

一般做水晶头都是用T568B。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

在说说这两种线序，T568A是10M，T568B是100M二、各脚功能(10BaseT/100BaseTX)：1、传输数据正极Tx+2、传输数据负极Tx-3、接收数据正极Rx+4、未使用5、未使用6、接受数据负极Rx-7、未使用8、未使用众所周知，网线连接使用最重要的网线水晶头，只有通过水晶头插入网卡的插槽处才能够实现上网。

（图片说明：水晶头）那什么是水晶头呢水晶头，就是网线连接到电脑网卡的那个透明的头，网线只有通过水晶头才能够传输网络信号实现电脑的上网。

那家用网线水晶头接法有那些呢，如何正确的将网线接入水晶头呢。

请看下面的内容。

一、网线水晶头接线标准一般的网线接法主要有水平接法和交叉接法两种方式，网线内部主要有8根细小的线路组成而且有不同的颜色表示着不同网线的接路，这里的接线标准有两种，即TIA/EIA-568A和TIA/EIA-568B，以下简称568A和568B。

1、交叉线接法：相同设备，使用交叉线接法，即：一端是568A，另一端是568B。

假如衔接的两台设备是对等的，则运用穿插线，例如电脑连接电脑。

（图片说明：交叉线接法）2、直连线接法(平行线接法)：相同设备，使用直连线接法，两头同为568A规范或568B规范，（普通用到的都是568B平行线的做法）。

例如：电脑衔接到路由器或交流机。

（图片说明：直连线接法）二、网线的接线顺序依照前文所提到的两种标准，网线分别有以下两种接线顺序。

（图片说明：两种接线标准：T568A和T568B）568A标准：绿白、绿、白橙、蓝、白蓝、橙、白棕、棕。

线水晶头的接线方法线水晶头是一种用于网络布线的连接器，它可以将网络电缆与网络设备（如路由器、交换机）连接起来，从而实现网络通信。

在进行网络布线时，正确的接线方法对于网络的稳定性和性能至关重要。

本文将介绍线水晶头的接线方法，包括常用的T568A和T568B 两种接线标准，以及接线过程中需要注意的事项。

T568A和T568B接线标准。

T568A和T568B是两种常用的线水晶头接线标准，它们分别对应于不同的线序。

在进行网络布线时，我们需要根据实际情况选择其中一种标准进行接线。

下面分别介绍这两种接线标准的线序：T568A接线标准的线序为，白绿色、绿色、白橙色、蓝色、白蓝色、橙色、白棕色、棕色。

T568B接线标准的线序为，白橙色、橙色、白绿色、蓝色、白蓝色、绿色、白棕色、棕色。

在实际应用中，T568B接线标准更为常用，因此我们将重点介绍T568B接线标准的接线方法。

T568B接线方法。

接线所需工具和材料，线水晶头、网线剥线钳、网线测试仪、网线、网线压线钳。

接线步骤如下：1. 使用网线剥线钳将网线两端的外皮剥去约2英寸，露出8根绞线。

2. 根据T568B接线标准的线序，将8根绞线依次排列好。

注意，在排列绞线时，要确保每根绞线的长度一致，不要出现过长或过短的情况。

3. 将排列好的绞线插入线水晶头的接线槽中，确保每根绞线都能够完全插入到接线槽内。

4. 使用网线压线钳将线水晶头和网线固定在一起。

在使用压线钳时，要确保用力均匀，以免损坏线水晶头或者网线。

5. 使用网线测试仪对接好的网线进行测试，确保连接良好，没有断路和短路。

需要注意的事项。

在进行接线时，我们需要注意以下几点事项：1. 确保使用符合标准的线水晶头和网线，以免影响网络性能。

2. 在剥线和排列绞线时，要小心操作，避免损坏绞线。

3. 在使用压线钳时，要确保用力均匀，以免损坏线水晶头或者网线。

4. 在接好网线后，一定要进行测试，确保连接良好，没有断路和短路。

网线水晶头接法图文教程详解1.直通线的制作直通线主要用于把 PC 和 HUB（普通路由器、无线 AP 等）相连，以及 HUB 与以太网接口相连。

比如，对于几台电脑一起共用一个小区宽带的，所有需要用到的网线（PC 与 HUB 或者路由器相连，HUB 或者路由器与小区宽带接口相连），都属于这种情况。

1.用双绞线网线钳把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中。

注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网络里面芯线的包皮，因为剥线的两刀之间留有一定距离，这距离通常就是里面 4 对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

2.剥除外包皮即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

先把 4 对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列（这种排列称为 568B 排序）。

然后用网线钳垂直于芯线排列方向剪齐。

3.左手水平握住水晶头，然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。

4. 确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中。

水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。

至此，这个 RJ-45 头就压接好了。

按照相同的方法、同样的排线顺序制作双绞线的另一端水晶头，要注意的是芯线排列顺序一定要与另一端的顺序完全一样，这样整条网线的制作就算完成了。

2.交叉线的制作交叉线主要适用于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过网卡相互连接。

有些朋友想将家里的两台 PC 连接起来组成一个小局域网，还有 ADSL MODEM 和 HUB 的连接，都属于这一情况。

硬件⽹络接⼝规范⼀、RJ45接⼝规范：1.基本物理接⼝：a) RJ45接⼝作为最基本的⽹络接⼝之⼀有两种形式，对于千兆⽹⼝有4条线，两对差分线；对于千兆⽹⼝有4对差分线，RJ45⽔晶头是有8个凹槽和8个触点（8p8c）的接头，RJ45接⼝分为集成⽹络变压器和⾮集成⽹络变压器两种，具体参见下⼀⼩节；b) RJ11⽔晶头⼀般都是4芯的，常⽤来连接电话和调制解调器。

需要注意的是，RJ11通常指的是6个位置（6针）模块化的插孔或插头，但是只有4针被⽤到，RJ11通常只有6个凹槽和4个触点（6p4c）的接头；RJ45 4对差分线 RJ11 2对差分线c) RJ45⽔晶头接线时有两种线序标准：T-568A和T-568B。

通过采⽤不同的标准，最后制作成的⽹线有直通型和交叉型两种。

现在所有的⽹线制作都采⽤的是568B，线序如下(橙⽩橙绿⽩蓝蓝⽩绿棕⽩棕)：2.⽹络变压器与RJ45接⼝a) 在以太⽹设备中，通过PHY芯⽚(物理层的⽹络转换芯⽚)接RJ45时，中间都会加⼀个⽹络变压器。

有的变压器中⼼抽头接到地。

⽽且接电源时，电源值⼜可以不⼀样，3.3V，2.5V，1.8V都有。

这个变压器的作⽤分析如下：中间抽头为什么有些接电源？有些接地？这个主要是与使⽤的PHY芯⽚UTP⼝驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。

电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯⽚，中⼼抽头的接法，与PHY是有密切关系的，具体还要参看芯⽚的datasheet和参考设计了。

为什么接电源时，⼜接不同的电压呢？这个也是所使⽤的PHY芯⽚资料⾥规定的UTP端⼝电平决定的。

决定的什么电平，就得接相应的电压了。

即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v，因此⽹络变压器具有适配不同电压的功能。

这个变压器到底是什么作⽤呢，可不可以不接呢。

从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常⼯作的。

水晶头接法顺序
水晶头是网络连接中重要的接口设备，是一种能沿固定方向插入并自动防止脱落的塑料接头，用于网络通讯，因其外观像水晶一样晶莹透亮而得名为水晶头。

生活中需要用到网线的地方有很多，一起来了解一下，网线水晶头接法顺序图，网线水晶头接法顺序口诀相关内容吧!
一、有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第
1 脚、第
2 脚、…、第8 脚。

二、接线流程：
1、网线钳剥掉外部绝缘皮，网线钳有一个专门拨绝缘皮的钳口，卡住线转一圈，尺寸刚刚好，把绝缘皮剥掉。

第二步：按颜色区分好顺序;依568A为例：网线颜色1-绿白2—绿3—橙白4—蓝5—蓝白6—橙7—棕白8—棕568B:网线颜色:1—橙白2—橙3—绿白4—蓝5—蓝白6—绿7—棕白8—棕。

第三部：网线均匀放进水晶头，水晶头放入网线钳，压紧即可。

网线水晶头接法顺序口诀一、ADSL宽带水晶头接法：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕二、交叉线接法(计算机到计算机或路由器到路由器)：任意一端：绿白→绿→橙白→蓝→蓝白→橙→棕白→棕另一端：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕
三、直连线接法(路由器到计算机) 路由器：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕计算机：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕注：直连线方式也可以采用两端同为“绿白→绿→橙白→蓝→蓝白→橙→棕白→棕”。

水晶头接法口诀如下：、鼻下铜上握水晶从左到右记心中橙白全橙绿白蓝蓝白全绿棕白棕
以上为水晶头接法口诀、网线水晶头接法顺序讲解，网线水晶头接法顺序口诀相关内容，就带您了解到这里了。
