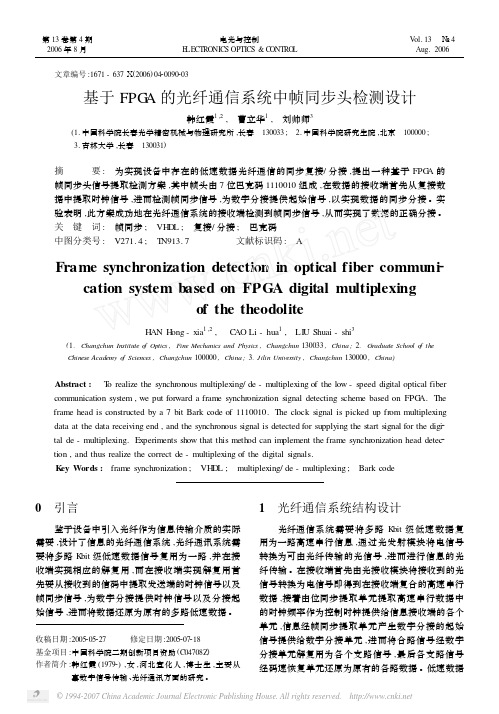

文章编号:1671-637Ⅹ(2006)0420090203基于FPG A的光纤通信系统中帧同步头检测设计韩红霞1,2,　曹立华1,　刘帅师3(1.中国科学院长春光学精密机械与物理研究所,长春　130033;　2.中国科学院研究生院,北京　100000; 3.吉林大学,长春　130031)摘 要:　为实现设备中存在的低速数据光纤通信的同步复接/分接,提出一种基于FPG A的帧同步头信号提取检测方案,其中帧头由7位巴克码1110010组成,在数据的接收端首先从复接数据中提取时钟信号,进而检测帧同步信号,为数字分接提供起始信号,以实现数据的同步分接。

实验表明,此方案成功地在光纤通信系统的接收端检测到帧同步信号,从而实现了数据的正确分接。

关　键　词:　帧同步;　VH D L;　复接/分接;　巴克码中图分类号:　V271.4;　T N913.7 文献标识码:　AFrame synchronization detection in optical fiber communi2 cation system based on FPGA digital multiplexingof the theodoliteH AN H ong-xia1,2,　C AO Li-hua1,　LI U Shuai-shi3(1.Changchun Institute o f Optics,Fine Mechanics and Physics,Changchun130033,China;2.Graduate School o f theChinese Academy o f Sciences,Changchun100000,China;3.Jilin Univer sity,Changchun130000,China)Abstract:　T o realize the synchronous multiplexing/de-multiplexing of the low-speed digital optical fiber communication system,we put forward a frame synchronization signal detecting scheme based on FPG A.The frame head is constructed by a7bit Bark code of1110010.The clock signal is picked up from multiplexing data at the data receiving end,and the synchronous signal is detected for supplying the start signal for the digi2 tal de-multiplexing.Experiments show that this method can im plement the frame synchronization head detec2 tion,and thus realize the correct de-multiplexing of the digital signals.K ey Words:　frame synchronization;　VH D L;　multiplexing/de-multiplexing;　Bark code0　引言鉴于设备中引入光纤作为信息传输介质的实际需要,设计了信息的光纤通信系统,光纤通讯系统需要将多路K bit级低速数据信号复用为一路,并在接收端实现相应的解复用,而在接收端实现解复用首先要从接收到的信码中提取发送端的时钟信号以及帧同步信号,为数字分接提供时钟信号以及分接起始信号,进而将数据还原为原有的多路低速数据。

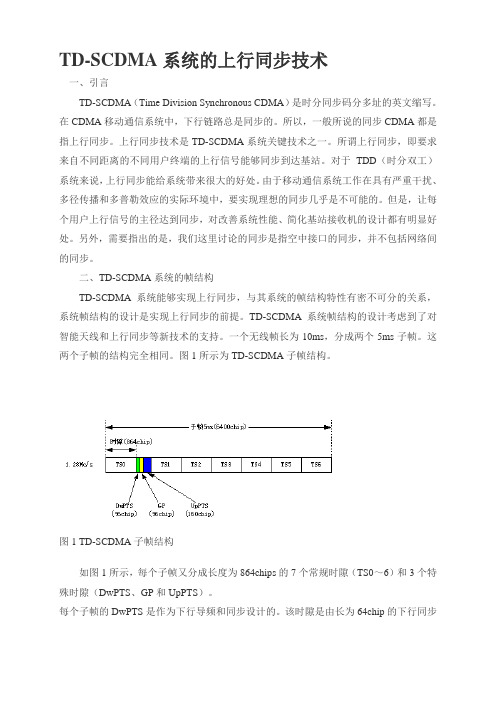

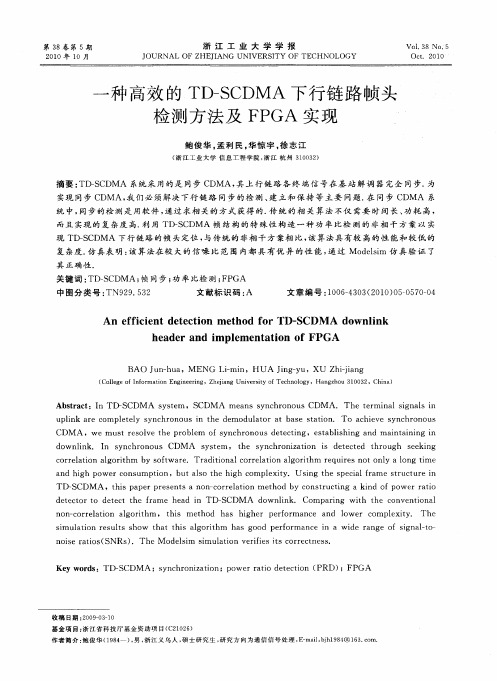

TD-SCDMA系统的上行同步技术一、引言TD-SCDMA（Time Division Synchronous CDMA）是时分同步码分多址的英文缩写。

在CDMA移动通信系统中，下行链路总是同步的。

所以，一般所说的同步CDMA都是指上行同步。

上行同步技术是TD-SCDMA系统关键技术之一。

所谓上行同步，即要求来自不同距离的不同用户终端的上行信号能够同步到达基站。

对于TDD（时分双工）系统来说，上行同步能给系统带来很大的好处。

由于移动通信系统工作在具有严重干扰、多径传播和多普勒效应的实际环境中，要实现理想的同步几乎是不可能的。

但是，让每个用户上行信号的主径达到同步，对改善系统性能、简化基站接收机的设计都有明显好处。

另外，需要指出的是，我们这里讨论的同步是指空中接口的同步，并不包括网络间的同步。

二、TD-SCDMA系统的帧结构TD-SCDMA系统能够实现上行同步，与其系统的帧结构特性有密不可分的关系，系统帧结构的设计是实现上行同步的前提。

TD-SCDMA系统帧结构的设计考虑到了对智能天线和上行同步等新技术的支持。

一个无线帧长为10ms，分成两个5ms子帧。

这两个子帧的结构完全相同。

图1所示为TD-SCDMA子帧结构。

图1 TD-SCDMA子帧结构如图1所示，每个子帧又分成长度为864chips的7个常规时隙（TS0～6）和3个特殊时隙（DwPTS、GP和UpPTS）。

每个子帧的DwPTS是作为下行导频和同步设计的。

该时隙是由长为64chip的下行同步序列SYNC-DL和32chip的保护间隔组成，其时隙结构如图2所示。

采用单独的DwPTS，一是便于下行同步的迅速获取，同时也可以减小对其它下行信号的干扰。

图2 DwPTS的时隙结构每个子帧的UpPTS是为建立上行同步而设计的。

当UE进行随机接入时，将首先在UpPTS上发送SYNC-UL，基站检测到UE发送的SYNC-UL后，将发送FPACH应答，UE接收到基站应答的FPACH后，根据FPACH指示的时间调整量和期望接收功率及测量的路径损耗，设置PRACH的发送定时和发送功率。
