接地装置安装技术交底

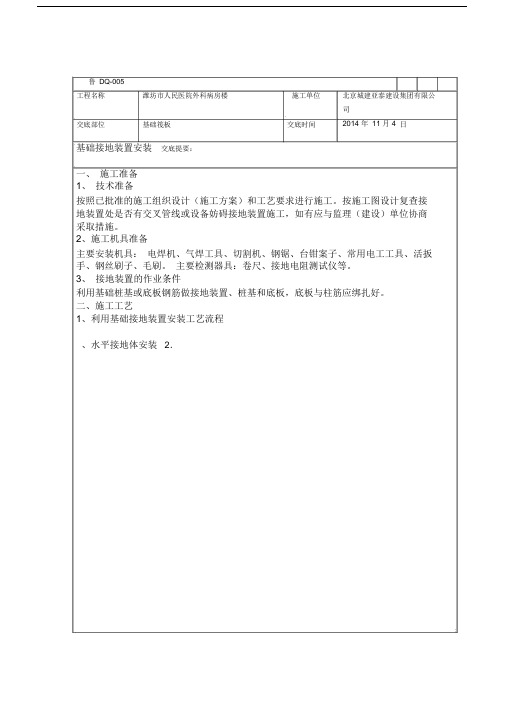

鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年11 月 4 日基础接地装置安装交底提要：一、施工准备1、技术准备按照已批准的施工组织设计（施工方案）和工艺要求进行施工。

按施工图设计复查接地装置处是否有交叉管线或设备妨碍接地装置施工，如有应与监理（建设）单位协商采取措施。

2、施工机具准备主要安装机具：电焊机、气焊工具、切割机、钢锯、台钳案子、常用电工工具、活扳手、钢丝刷子、毛刷。

主要检测器具：卷尺、接地电阻测试仪等。

3、接地装置的作业条件利用基础桩基或底板钢筋做接地装置、桩基和底板，底板与柱筋应绑扎好。

二、施工工艺1、利用基础接地装置安装工艺流程、水平接地体安装2．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年 11 月 4 日基础接地装置安装交底提要：水平接地体做法材料表名称型号及规格编号1 16≥Φ接地体2 ≥Φ 16接地线3接地体4×≥ -404≥-40 接地线 4×3、自然接地体安装利用柱形桩基基础作接地装置，应按设计图纸尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接焊接，再将桩基础的抛头钢筋与承台梁主筋焊接，再与上面作为引下线的柱子钢筋连接并作测试点（见图）或引至接地箱、等电位箱。

在桩基结构完成后，先必须测试其接地电阻，要求＜ 1Ω，若达不到要求，应在预留辅助接地连接板处加入人工接地极。

．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年11 月 4 日基础接地装置安装交底提要：桩基内钢筋做接地装置做法图4、利用钢筋混凝土板式基础做接地体（１）有防水层板式基础的钢筋做接地装置时，不得破坏防水层，在基础钢筋满足接地要求时，可不做外引人工接地。

．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年 11 月 4 日基础接地装置安装交底提要：（2）利用钢柱钢筋混凝土基础作为接地装置 : 仅有水平钢筋网的钢柱钢筋混凝土基础作接地装置时，每个钢筋混凝土基础中有一个地脚螺栓通过连接导体与水平钢筋网进行焊接连接，地脚螺栓与连接导体与水平钢筋网的搭接长度不应小于钢筋直径的 6 倍双面焊，并应在钢桩就位后将地脚螺栓及螺母和钢柱焊为一体。

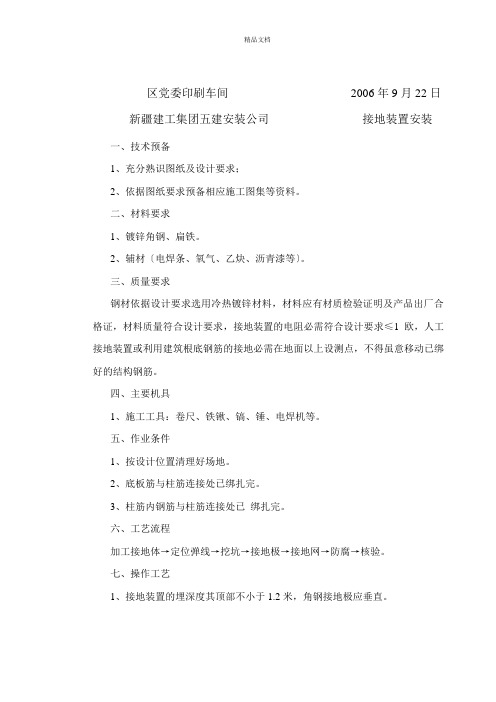

区党委印刷车间2006年9月22日新疆建工集团五建安装公司接地装置安装一、技术预备1、充分熟识图纸及设计要求；2、依据图纸要求预备相应施工图集等资料。

二、材料要求1、镀锌角钢、扁铁。

2、辅材〔电焊条、氧气、乙炔、沥青漆等〕。

三、质量要求钢材依据设计要求选用冷热镀锌材料，材料应有材质检验证明及产品出厂合格证，材料质量符合设计要求，接地装置的电阻必需符合设计要求≤1欧，人工接地装置或利用建筑根底钢筋的接地必需在地面以上设测点，不得虽意移动已绑好的结构钢筋。

四、主要机具1、施工工具：卷尺、铁锹、镐、锤、电焊机等。

五、作业条件1、按设计位置清理好场地。

2、底板筋与柱筋连接处已绑扎完。

3、柱筋内钢筋与柱筋连接处已绑扎完。

六、工艺流程加工接地体→定位弹线→挖坑→接地极→接地网→防腐→核验。

七、操作工艺1、接地装置的埋深度其顶部不小于1.2米，角钢接地极应垂直。

区党委印刷车间2006年9月22日新疆建工集团五建安装公司接地装置安装2、垂挺直地极长度不小于2.5米，相互之间的间距不小于5m。

3、接地干线的连线应采纳焊接，焊接处焊缝饱满，并有足够的机械强度，不的夹渣、咬肉、裂纹、虚焊、气孔等缺陷，药皮敲净后，刷沥青仿腐处理。

4、明敷设接地干线穿墙时，应加套管爱护，跨越门口时应暗敷于地面内，〔做地面以前设好〕。

5、接地干线距地面0.5米，支持件采纳400毫米×400毫米的扁钢，尾端制成燕尾状，入孔深度与宽度各为50毫米，总长度70毫米，支持件水平直线距离1米，垂直1.5米，转弯0.5米。

6、镀锌扁钢搭接长度不小于其宽度的2倍，三面施焊。

〔当角钢宽度不同时搭接长度以宽的为准〕。

7、依据设计要求，规格进行加工，长度不小于2.5米，加工成一端尖头样子，打入地下，一般采纳手锤打入，一人手扶接地极，一人大锤敲打接地极顶部，为防止角钢打裂可在其顶部焊接约100毫米的一段角钢，敲打接地极时应平稳，不得打偏，应于地面垂直，接地体顶部距离1米时停止打入。

接地工程技术交底一、项目背景接地工程是电力工程中非常重要的一项工作，其主要目的是确保电气设备和人员的安全。

为了保证接地工程的质量和安全性，需要进行技术交底，将相关的技术要求、施工流程和注意事项等内容详细地告知施工人员，以确保施工的顺利进行。

二、技术要求1. 接地系统的设计和施工应符合国家相关标准和规范的要求，如《电气装置的接地设计规范》等。

2. 接地电阻的测试应符合国家标准，测试结果应满足设计要求。

3. 接地系统的材料选择应符合设计要求，材料应具有良好的导电性能和耐候性。

4. 接地系统的施工应按照设计图纸和施工方案进行，施工过程中应注意安全，确保施工人员的人身安全。

三、施工流程1. 施工前的准备工作：a. 确认接地系统的设计图纸和施工方案，了解施工要求。

b. 准备施工所需的工具和材料，包括接地线、接地极、接地剂等。

c. 检查施工现场的环境和安全措施，确保施工的顺利进行。

2. 接地极的安装：a. 根据设计图纸确定接地极的位置和数量，进行标定。

b. 在标定位置挖掘合适的坑，确保接地极的稳定性。

c. 将接地极安装到坑中，确保与周围土壤充分接触。

d. 使用接地剂填充坑中的空隙，提高接地效果。

3. 接地线的敷设：a. 根据设计要求确定接地线的走向和敷设方式。

b. 将接地线沿着规定的路径敷设，确保线路的连续性和牢固性。

c. 在接地线的连接处使用专用接头进行连接，确保接触良好。

4. 接地电阻的测试：a. 使用专用测试仪器对接地系统的电阻进行测试。

b. 测试结果应满足设计要求，若不满足则需要进行调整和改进。

5. 施工记录和验收：a. 对接地工程的施工过程进行详细记录，包括施工日期、施工人员、材料使用情况等。

b. 完工后进行接地系统的验收，确保施工质量和安全性。

四、注意事项1. 施工过程中应注意人身安全，佩戴必要的防护用具，如安全帽、手套等。

2. 施工现场应保持整洁，材料和工具应摆放整齐，防止发生意外事故。

3. 在施工过程中，应及时处理施工中的问题和难点，确保施工的顺利进行。

接地施工技术交底1. 引言接地施工是电气工程中非常重要的一个环节，它涉及到人身安全以及设备设施的有效运行。

接地施工技术交底是指在施工施工过程中，由施工方向施工人员进行接地施工技术的详细介绍和知识的传达，以确保施工人员了解接地施工的重要性、相关要求、操作流程及安全注意事项。

本文将从四个方面进行介绍。

2. 接地施工的重要性接地施工是为了保证电气设备及人员安全而进行的一项重要工作。

电气设备在运行过程中会产生大量的漏电，如果没有正确接地，漏电就会导致电气设备的故障、人员的电击等危险。

因此，接地施工的重要性不容忽视。

3. 接地施工的相关要求接地施工需要遵循一系列的相关要求，包括但不限于以下几点：- 采用合格的接地材料，如良好导电性能的铜材料，以确保接地的质量；- 施工过程中需要遵循规范和施工图纸的要求，以确保接地的位置和方式正确；- 接地装置的参数应符合设计要求，如接地电阻应满足规定要求等；- 在接地施工过程中，需要保证安全措施得当，如穿戴好个人防护用具、使用适当的工具等。

4. 接地施工的操作流程接地施工的具体操作流程包括如下几个步骤：- 准备工作：了解施工图纸、检查接地材料的质量等；- 施工准备：确定接地位置、清理施工区域、确保施工工具的完好等；- 接地材料的铺设：将导体与设备进行连接，确保接地材料与设备之间的良好接触；- 接地装置的调试和测试：对接地装置进行测试，检测接地电阻是否符合要求；- 施工整理：清理施工区域，将施工工具归位，保持工作现场整洁。

5. 接地施工的安全注意事项在接地施工过程中，要注意以下安全事项，以确保施工人员的安全：- 佩戴个人防护用具，如安全帽、绝缘手套等；- 在施工现场设置明显的警示标志，引导他人远离施工区域；- 切勿带有金属饰品进入施工现场，以防触电事故发生；- 注意工具的使用，保持工具的完好，并正确使用，避免安全事故的发生；- 严格遵循操作规程，不擅自修改接地施工的设计和工艺。

一、交底工程名称：____________________二、交底部门：____________________三、交底人：____________________四、施工期限：年月日至年月日五、接受交底班组或员工签名：____________________六、交底内容：1. 人员要求：（1）所有参与接地装置安装的人员必须具备相关操作技能和安全生产意识。

（2）进入施工现场的人员必须穿戴好安全帽、安全鞋、防护手套等个人防护用品。

（3）高空作业人员必须佩戴安全带，并正确使用安全绳。

2. 施工现场环境要求：（1）施工现场应保持整洁、有序，施工道路畅通。

（2）施工现场应设置警示标志，明确警示区域。

（3）施工区域应设有安全防护措施，如防护栏、警戒线等。

3. 接地装置安装要求：（1）接地装置安装前，应对接地体进行检测，确保接地体符合设计要求。

（2）接地体应选择在土壤电阻率较低、排水良好的位置。

（3）接地体应与建筑物基础或基础钢筋进行连接，连接处应牢固可靠。

（4）接地线应采用多股绞合铜线，线径应符合设计要求。

（5）接地线连接处应采用专用接线端子，连接处应接触良好、紧固可靠。

（6）接地装置安装完成后，应对接地电阻进行检测，确保接地电阻符合设计要求。

4. 施工过程中注意事项：（1）在施工过程中，应严格遵守操作规程，确保施工质量。

（2）在挖掘接地体沟槽时，应避免损坏地下管线和设施。

（3）在安装接地线时，应避免接地线与其他线路交叉，防止短路事故发生。

（4）在施工过程中，应加强现场管理，确保施工安全。

5. 施工完成后验收要求：（1）接地装置安装完成后，应进行外观检查，确保接地体、接地线等部件安装牢固、无损坏。

（2）对接地电阻进行检测，确保接地电阻符合设计要求。

（3）对接地装置进行验收，合格后方可投入使用。

七、安全措施：（1）施工现场应设立安全员，负责施工现场的安全管理工作。

（2）施工过程中，应加强安全巡查，及时发现并消除安全隐患。

接地安全技术交底在电气系统和电子设备的运行中，接地安全是至关重要的一环。

正确的接地能够保障设备的正常运行，保护人员的生命安全，防止电气事故的发生。

为了确保大家在工作中能够正确、有效地实施接地安全措施，特进行本次接地安全技术交底。

一、接地的基本概念接地，简单来说，就是将电气设备的金属外壳、构架等与大地进行良好的连接。

其目的主要有以下几点：1、保障人身安全当设备发生漏电或故障时，电流能够通过接地装置迅速导入大地，避免人员触电伤亡。

2、保证设备正常运行稳定的接地可以降低电气干扰，提高设备的运行稳定性和可靠性。

3、防雷保护在雷电天气，接地能够将雷电电流引入大地，保护设备免受雷击损害。

二、接地的类型1、工作接地为了保证电力系统和电气设备的正常运行，将电力系统的某一点进行接地，例如变压器的中性点接地。

2、保护接地将电气设备的金属外壳、构架等与接地装置连接，以防止设备漏电时对人员造成伤害。

3、防雷接地专门为防雷设置的接地装置，如避雷针、避雷带的接地。

4、防静电接地为了消除静电对设备和人员的危害而进行的接地。

三、接地系统的组成一个完整的接地系统通常包括以下几个部分：1、接地体埋入地下直接与大地接触的金属导体，常用的有角钢、钢管、圆钢等。

2、接地线连接设备和接地体的导线。

3、接地端子设备上用于连接接地线的端子。

四、接地电阻的要求接地电阻是衡量接地效果的重要指标。

不同的接地类型和场所，对接地电阻的要求也不同。

一般来说，工作接地电阻要求在4 欧姆以下，保护接地电阻要求在 10 欧姆以下。

在特殊要求的场所，如易燃易爆场所，接地电阻要求会更严格。

五、接地装置的安装1、接地体的安装接地体应埋设在地下 06 米以上的深度，周围敷设降阻剂以降低接地电阻。

接地体之间的间距应符合相关标准。

2、接地线的连接接地线应采用黄绿双色线，连接应牢固可靠，不得有松动、虚接现象。

3、接地端子的设置接地端子应设置在设备易于接触的位置，并做好标识。
