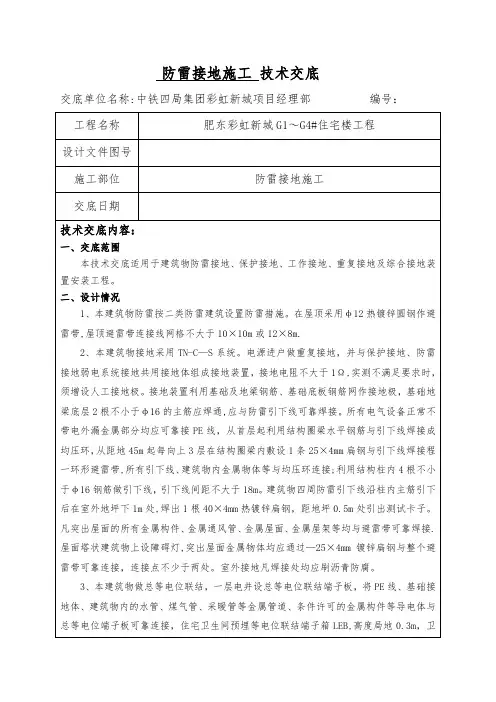

实用文档防雷与接地装置的安装一 .施工准备1.材料准备(1). 所有使用的型材 , 线材 , 角铁 , 扁铁 , 圆钢必须是镀锌件 .(2). 所有型号的膨胀螺栓 , 紧固螺栓，支撑卡必须是镀锌件.(3). 型钢接地体和接线的最小规格见下表.1-1地上地下种类 , 规格及单位室内室外交流电流回路直流电流回路圆钢直径 6 8 10 122 60 100 100 100截面 mm扁钢厚度 mm3 4 4 6角钢厚度 2 2.5 4 6 钢管管壁厚离 2.5 2.5 3.5 4.5 (4). 辅助材料有 : 电焊条 , 氧气 , 乙炔 , 沥青漆 , 混凝土支架 , 预埋铁件 ,防腐漆 , 银粉漆等 .(5)以上主辅材应符合设计规定 , 所有产品应检验报告及合格证 . 2.技术准备根据图纸中设计的关于防雷接地装置的敷设和安装, 找出施工的准确位置与技术参数 , 加图审中的变更内容 , 再根据建筑安装工程施工图集第三版的电气工程图集的要求来施工 .3. 人员机具准备(1). 施工技术人员要充足施工技术含量要高, 人员必须要满足施工进度与质量的要求 .(2). 主要机具 :电工工具 , 手锤,钢锯,锯条, 线坠, 卷尺, 粉线袋 ,紧线器, 电锤 , 手电钻 , 电焊机 , 电焊条等 .4. 作业条件(1). 基础综合接地装置的作业条件是基础筏板的钢筋与柱筋绑扎完毕, 并且要经过验收合格后再焊接接地装置.(2). 利用柱主筋作为引下线时, 柱主筋必须要绑扎完毕, 并要通过验收.(3). 避雷带与均压环安装时, 土建圈梁钢筋必须要绑扎完毕 , 并且要通过验收 .(4). 避雷网安装时接地体引下线必须已安装到位, 支撑要安装完毕 .(5). 避雷针安装时接地体与引下线必须已安装完毕, 安装避雷针需要脚手架时 , 脚手架必须要搭设到位, 土建的结构工程已完毕, 并随结构施工做完预埋件 .三 . 施工工艺定位→敷设焊接→防腐→核验1.定位(1). 根据图纸设计要求对接地装置及防雷引线下的位置轴线进行确定 .2.敷设焊接 , 防腐(1). 基础接地的敷设 , 在筏板钢筋顶层绑扎完毕后, 将基础筏板顶层钢筋按图纸设计的轴线水平两根不小于φ16 的钢筋 , 沿水平横向纵向焊接成接地装置的网格, 做接地引下线的钢筋绑扎完毕后,选定引下线为柱内的两根不小于φ16 的对角钢筋 , 作为引下线柱筋并用油漆做标记( 注 : 油漆不能刷的太多, 以免污染钢筋 ). 引下柱筋与筏板接地网格采用不小于φ12 的圆钢搭接连通 .(2). 接地干线敷设 : 敷设在配电室，电气设备间内明设的接地线 , 根据设计图纸上的要求距地 300mm的地方水平敷设一圈热镀锌扁钢,型号根据图纸所示 . 首先在墙上安装卡子 , 水平直线段 0.5~1.5 米一个 , 垂直部分 1.5~3 米一个 , 转弯部分 0.4 米一个 , 扁钢与墙面的距离 15mm,卡子设置要求均与一致 , 顺直美观 , 固定牢靠 , 焊接处要平整顺直 , 焊接完毕后去除药皮补刷防锈漆一遍 , 补刷银粉漆一遍.(3). 防雷引下线的敷设 : 本工程利用柱内对角的 2 根不小于φ 16 的柱主筋作防雷引下线 , 下端与相应的两根筏板主筋焊接连通及至上通焊到屋顶 .(4). 均压环的敷设 : 本工程为二类建筑 30 米以下每三层 ,30 米以上隔一层焊接均压环, 利用各层的圈梁钢筋水平两根不小于φ16 钢筋焊接成均压环 , 并要与引下线焊接连通 ,( 备注 : 用φ 12 的圆钢将圈梁主筋与引下线主筋焊接连通, 在 45 米以上各层金属门窗 ,栏杆与均压环连通 .).(5). 铝制门窗与避雷装置相连接，应要求厂家必须在铝制门窗两端，甩出 300mm的铝带式镀锌扁钢2处，如果门窗宽度超过3m时，还应在中间位置增加一处，所使用的压接螺丝不小于M5，同一压接处需压接两点，以防止转动式松动。
(6). 等电位连接 : 等电位连接包括给排水管道 , 电缆金属套管 , 应通过保护间隙连通 , 设备安装时各电源的 PE线与各种金属管道等要全部连接到等电位连接端子上 , 利用结构梁外侧的钢筋与避雷引下线用φ 12 的圆钢做跨接线通过焊接连通 , 用 40*4 的镀锌扁钢与结构圈梁外侧的钢筋通过焊接连通 , 并甩出地面 0.3 米处作为金属门窗 , 强弱电井 , 变配电室等部分的等电位的接线端 .（7）总等电位做法如下图：(8). 避雷网的敷设: 避雷网对安装时的型材要求截面不小于25*3 的镀锌扁铁 , 镀锌圆钢的直径不得小于φ 8mm,用镀锌扁铁敷设时 , 在避雷网水平敷设时, 如遇到变形缝时必须做煨弯补偿（如下图）.在用圆钢敷设时的弯曲半径不得小于圆钢直径的 10 倍.(8). 对所有地埋 , 外漏的接地干线与支线的焊接处要去除药皮进行刷防锈漆一道 , 刷银粉漆一道 , 埋地部分要做沥青漆防腐处理.(10). 防雷测试 : 在地下室基础完成时, 对基础接地网的接地电阻用接地摇表进行一次测试, 在主体结构封顶时对整个建筑的接地网, 引下线 , 接地预埋件的接地电阻进行测试 , 本工程图纸中要求的接地电阻不应大于 1 欧姆 , 如测试的电阻达不到设计要求 , 就要加做人工接地体 , 接地体的数量要根据测量的结果来增加点数 . 人工接地体可采用镀锌角钢作为接地体，一般接地体长度不应小于2.5m, 镀锌钢管不小于DN40，镀锌角钢不小于∠ 40*4，头部根据现场土质情况，可修成斜面，扁尖型或锥形。
，埋设接地极位置距建筑物不小于 1.5m，接地极不应埋设在垃圾灰渣中。
(11). 避雷针的安装 : 先将支座钢板的底板固定再预埋的地脚螺栓上, 焊上一块肋板 , 再将避雷针立起 , 找直 , 找正后进行点焊 , 然后加以校正 , 焊上其他三块肋板 , 最后将引下线焊在板上 , 清除药皮 ,刷防锈漆 . 与避雷网连通。
(12). 所有突出建筑物的金属物体必须与避雷带连接.四、质量验收标准1.依据标准(1). 《建筑防雷设计规范》 (2000 年版 )( GB50057-94)(2).《民用建筑电气设计规范》( JG1/T16-92)(3).《建筑电气工程施工质量验收规范》( GB50303-2002)(4).《电气装置安装工程接地装置施工及验收》( GB50169-92) 2.根据建筑电气质量验收规范2.1.主控项目(1).人工接地装置或利用建筑物基础钢筋的接地装置必须在地面上按设计要求位置设测试点.(2).测试接地装置的接地电阻必须符合设计要求, 不应大于 1 欧姆,(3). 防雷接地的人工接地装置的接地干线埋设经人行通道 , 处理的深度不应大于 1 米, 且应采用均压措施或水平就位 , 不应倾斜设置 .(4). 暗敷在建筑物抹灰层内的引下线应有卡钉分段固定, 明敷的引线下应平直无急弯 , 与搭接焊接处应用油漆防腐 .(5). 变压器室 , 高低压开关室的接地干线应有不少于 2 处于接地装置引出干线连接 .(8).建筑物顶部的避雷针, 避雷带等必须与顶部外漏的其他金属网体连成一个整体的电气通路, 且避雷引线下连接可靠.(10).等电位连接的金属部件或零件, 应有专用接线螺栓与等电位支线连接 , 并且要有标识 , 连接处螺帽紧固 , 防松零件齐全 .2.2 一般项目(1). 当设计无要求时, 人工接地装置顶面埋设深度, 不应小于0.5 米, 圆钢 , 角钢及钢管的接地极应垂直埋入地下接地体长度应为 2.5, 间距不应小于 5 米, 接地装置的焊接搭接长度必须要满足下列要求:○1 .扁钢与扁钢搭接为扁钢宽度的 2 倍, 不应小于三面施焊 .○2 .圆钢与圆钢搭接为圆钢直径的 6 倍, 双面施焊 .○3 .圆钢与扁钢搭接为圆钢直径的 6 倍, 双面施焊○4 .扁钢与钢管,扁钢与角钢焊接, 紧贴角钢外侧两面 , 或紧贴3/4 钢管表面 , 上下两侧施焊 .○5 除埋设在混凝土中的焊接头外, 其余的焊接部位必须要有防锈防腐措施 ,○6 当设计无要求时接地装置的材料均应采用热浸镀锌钢材最小允许规格见 1-1 表 .○7 明敷接地引下线及室内接地干线的支持件间距应均匀, 水平直线部分 0.5--15 米 , 垂直直线部分 1.5 —3 米, 弯曲部分 0.5 —0.3 米(2)变配电室内明敷接地干线安装应符合下列规定○1 接地干线敷设的位置不应妨碍以后设备的拆卸与检修○2当没墙壁水平敷设时 , 距地面高度 300mm,与墙面间隙为 10-15mm, ○3当接地表面沿长度方向每段为15---100 mm,分别涂以黄色和绿色相间的条纹 .○4变配室的接地干线上应设置不小于 2 个供临时接地用的接线位或接地螺栓○5 当接地线跨越建筑物变形缝时, 必需要设置补偿装置(3)当设计有要求的接地幕墙金属框架和建筑物的金属门窗 , 应就近与接地干线连接可靠 , 连接处不同的金属间应有放电化腐蚀措施 .(4)避雷针避雷带的设置位置要正确 , 焊接固定的焊缝饱满无遗漏 . 螺栓固定的设备时要加螺母防松件 , 对焊接的部分进行补漆处理 .(5)避雷带应平正顺直 , 固定点支持件间距的均匀 , 固定可靠 , 每个支持件应能承受大于 5 公斤的垂直拉力 .五、成品保护1、避雷网，避雷带敷设后，应避免砸碰。
2、拆除脚手架时注意不要碰坏避雷针。
3、安装好的避雷带，引下线禁止作为攀登，吊装的受力点。
五、施工质量通病的防范措施1、等电位甩出扁铁与主筋绑扎不焊接应可靠焊接，杜绝因振捣导致扁铁与主筋分离现象的发生。
2、水暖井，电井内的箱体，桥架，管道均未与接地干线跨接。
2应采用截面不小于BV4mm导线与接地干线可靠连接。
3、局部等电位预置扁铁缺失。
因根据钢筋结构及时补救。
4、从斜屋面至女儿墙里面敷设的避雷网缺失固定支架。
应根据规范要求补装，并安装牢固。
5、避雷网支撑不采用专用避雷卡，使用圆钢焊接。
应拆除不正确做法的圆钢，使用避雷固定卡。
6、钢筋的连接处，钢筋与扁钢的连接处在焊接完成后焊渣不予清理，防锈漆未不刷。
应按照规范要求，清除焊渣，不刷防锈漆。
六、安全文明施工1、在此项工作前，对所有施工人员进行安全教育。
2、避雷网焊接过程中，要正确使用使用护目镜，焊帽。
3、在坡屋面施工时应采取避免踩坏屋面瓦。
4、在补刷防锈漆，银粉漆过程中，要适当遮挡，不要污染其他成品。
七 . 样板制度根据技术交底要求，进行专项样板先行，作业班组先自检，自检合格后项目部验收、监理验收，验收合格后上报集团公司验收，在公司各个部门、监理方整体检验合格后，方可开始大面积施工。
