雷达液位计校准方法雷达液位计是一种常用的液位测量仪器，它通过发射和接收雷达信号来测量液体的高度。
然而，由于环境因素和设备本身的误差，雷达液位计的测量结果可能会存在一定的偏差。
因此，定期对雷达液位计进行校准是非常必要的。
雷达液位计的校准方法有多种，下面将介绍其中的几种常用方法。
首先是静态校准方法。
静态校准是指在液体处于静止状态时进行的校准。
根据液体的实际高度和雷达液位计测量到的高度之间的误差，可以通过调整液位计的零点和量程来进行校准。
具体的步骤如下：1. 将液体排空，使液位计处于零位状态。
2. 将液体注入到预定高度，记录雷达液位计测量到的高度。
3. 将液体排空，使液位计回到零位状态。
4. 根据实际高度和测量到的高度之间的误差，调整液位计的零点和量程。
其次是动态校准方法。
动态校准是指在液体处于流动状态时进行的校准。
由于液体的流动会对雷达液位计的测量结果产生影响，因此需要通过动态校准来减小误差。
具体的步骤如下：1. 将液体注入到一定高度，使其处于流动状态。
2. 启动雷达液位计，并记录测量到的高度值。
3. 同时使用其他准确的液位测量仪器，如浮子式液位计或压力式液位计，对液体的高度进行测量，并记录测量结果。
4. 根据两种测量结果之间的误差，调整雷达液位计的参数，如增益和补偿，以提高测量的准确性。
还可以利用标准液位仪进行校准。
标准液位仪是一种精密的液位测量仪器，可以提供非常准确的液位测量结果。
根据标准液位仪所测量到的液位值，与雷达液位计测量到的液位值之间的误差，可以进行校准。
具体的步骤如下：1. 将标准液位仪安装在与雷达液位计相同的位置，并记录标准液位仪测量到的液位值。
2. 同时启动雷达液位计，并记录其测量到的液位值。
3. 根据两种测量结果之间的误差，调整雷达液位计的参数，以提高测量的准确性。
需要注意的是，在进行雷达液位计的校准时，应该选择合适的环境条件来进行校准。
尽量避免有干扰信号的环境，以确保测量的准确性。
706导波雷达液位计使用说明书本文是针对706导波雷达液位计的使用说明书。
706导波雷达液位计是一种先进的液位测量设备，广泛应用于工业领域中的液位监测和控制系统。
1. 产品概述：706导波雷达液位计采用高频电磁波从液位测量点向物体表面发射，并通过接收信号来确定物体的液位高度。
它具有高精度、高可靠性、抗干扰能力强等特点。
2. 安装与调试：2.1 安装前，请确保导波雷达液位计与被测物体之间没有任何干扰物，如管道、隔离器等。
并注意选择合适的安装位置，避免物体与液位计之间有太大的距离或阻隔物。
2.2 安装时，请务必按照产品手册的指示进行，确保装配正确。
注意检查电源和信号线的接线是否正确，确保设备正常供电和通讯。
2.3 安装完成后，需要进行调试。
按照产品说明书提供的方法进行信号校准和零点、满量程的校准。
确保液位计能够准确测量液位高度。
3. 使用注意事项：3.1 避免将导波雷达液位计暴露在强烈的腐蚀介质中，以免影响设备的寿命和性能。
3.2 定期进行设备的清洁和维护工作，确保液位计的正常运行。
3.3 如需对设备进行维修或更换部件，请联系专业人员进行操作，确保安全和准确性。
4. 故障排除：在使用706导波雷达液位计过程中，可能会遇到一些故障。
以下是一些常见故障及其排除方法：4.1 信号弱或无法接收到信号：请检查供电线路是否正常连接，并确认安装位置是否正确。
4.2 信号不稳定：请检查天线是否受到干扰或损坏，并清除可能影响信号传输的因素。
4.3 无法准确测量液位高度：请先检查设备是否进行了正确的校准。
如果问题仍然存在，请联系供应商或专业人员进行进一步处理。
以上是706导波雷达液位计的使用说明书。
希望本说明书能够帮助你正确安装、使用和维护导波雷达液位计，确保设备的正常运行。
如果有任何疑问或需要进一步的帮助，请随时联系我们的客服部门。

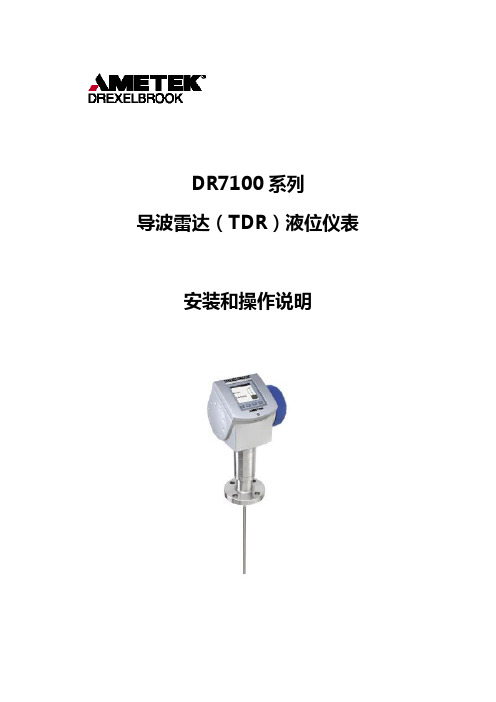

DR7100系列导波雷达（TDR）液位仪表安装和操作说明上海东研测控技术有限公司2005-10-28快速启动DR7100雷达料位测量系统可以测量液体，浆液和固体的距离、液位和体积。
●安装简单●强大的驱动能力●无须服务和维修概要要对仪表有更深的理解，请参考我们提供的手写本、数据记录表、操作说明以及各种证书。
安装，装配，试车以及维修服务必须由培训合格的人来进行操作。
考虑到在防爆区域人员的安全，维修服务必须由生产商、它的代理或在专家监督下执行。
在危险区域仪表的使用必须服从相关的规范，详细情况请参考描述所有危险区域相关信息的文件。
仪表适宜使用和有意使用的责任仅取决于用户。
供货方不承担任何因用户误用而产生问题的责任。
不适宜的安装和操作将使仪表的性能得不到保证。
此外，销售的通常情况是先下定单，在拿到发票后双方签定购买合同。
如果你需要将仪表发还生产商或供货商，请填写章节9.0的表格并附带在仪表上一起发回。
如果用户不能很好的填写表格，DE很抱歉不能对您的仪表进行维修和检查。
供货清单：外观检查：操作和安装说明接地：稳水器和旁通管安装：仪表尺寸和重量:注意:大范围测量时选用重锤或锚定的方案(测量固体的料位时,只有选用单电缆8mm/0.3”)接线盒和接线端子连接步骤●拧开接线盒盖.●按照正常的步骤接线.●观察极性是否正确.●在盖的螺纹上添加一些密封油.注意:可以采用其他连接HHC和调制解调器形成HART回路.技术数据指标:输入:功能:时域反射计(TDR)参数:液位,距离,体积或界面最大测量范围:双杆8mm/0.3” 4m/13ft单杆8mm/0.3” 4m/13ft同轴电缆22mm/0.9” 6m/20ft双缆4mm/0.15” 35m/115ft单缆4mm/0.15” 35m/115ft单缆8mm/0.3” 35m/115ft输出信号:输出信号1:4-20mA HART@或3.8-20.5mA acc. to NAMUR NE 43输出信号1:4-20mA 或3.8-20.5mA acc. to NAMUR NE 43精度:0.05%分辨率:+2Μa温度漂移:通常是50ppm/K错误信号:高位:22Ma;低位3.6mA acc. to NAMUR NE 43最大负载:350Ω测量精度—参考状况 acc. to IEC770温度:+20℃+5℃压力:1013mbar abs +20 mbar,14.69 psig +0.29 psig相对湿度:60% +15%分辨率:1mm/0.04”精度:在下列应用中液体当L<10m/33ft，+3mm/+0.12”；当L>10m/33ft，量程的+0.03%。
E+H雷达液位计基本原理调试步骤总结：一、原理：雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
二、调试通电后，会出现D=CT/2 L=E-DC为光速：299792458m/s此时，按E键选择语言为英语（ENGLISH）,接着出现按E键选择单位为米，之后会出现，即主画面――百分比显示测量值之后按下E键开始基本参数设置，按E键后出现BASIC SETUP就是基本设置，此时按E键进入设置的第一项罐形状设置（TANK SHAPE）DOME CEILING 为拱顶罐，如现场为拱顶罐就选此项（黑框和对勾即表示选中此项，如要换为别的项，只要按“＋”“－”号即可；如此时选中了DOME CEILING ，则按E键确认即可存储并进入下一项，下一项为MEDIUM PROPERTY(介质属性)如为油品之类的，按“＋”“－”号换至上图所示位置1.9-4即可，按E确认，再按E进入下一项此项为过程条件，如为平静表面则选CALM SURFACE,如为一般情况比如罐区储油罐就选STANDARD（标准）即可，按E 确认，再按E进入下一项此项为空罐高度设定，既上法兰到最低液位的距离此项为满罐高度设定，既最高液位到最低液位的距离，此数据即为20mA对应值，即最高量程，按设计的最高液位设定即可。
该项即显示出设定完成后的法兰面到液面的高度，即图中的DIST（以米为单位）和测量出的实际液位，即图中的MEAS.V(以百分比显示)。
按E进入下一项此项无需设定，直接按E即退回主菜单，退回后同时按下“＋”“－”号即退回到测量值显示处，此时设定完成。
雷达液位计做回波抑制：目的：为了消除测量范围内的固定物的干扰，优化参数。
若是空罐则可做满量程抑制，若有液位则通过观察包络线做抑制高于干扰点或高于真实液位≤0.5m处。
导波雷达物位计WP-RD70使用手册OPERATING MANUAL福建上润精密仪器有限公司FUJIAN WIDEPLUS PRECISION INSTRUMENTS CO.，LTDNO.WW010211220目录1、测量原理 (1)1.1原理 (1)1.2特点 (1)1.3说明 (1)1.4测量范围 (1)2、产品简介 (2)3、安装指南 (5)3.1安装注意事项 (5)3.2安装位置 (5)3.3安装方法 (6)3.4安装说明 (8)3.5安装中的特别说明及注意事项: (8)4、结构尺寸 (9)4.1表壳尺寸 (9)4.2产品尺寸 (10)4.3法兰选型 (13)5、电气连接 (13)5.1供电电源 (13)5.2连接电缆的安装 (13)5.3连接方式 (14)5.4防爆连接 (14)5.5安全指导 (16)5.6防护等级 (16)6、仪表调试 (16)6.1三种调试方法 (16)6.2显示/按键 (16)6.3上位机调试 (17)6.4 HART手持编程器编程 (17)7、技术参数 (18)8、产品选型 (22)1、测量原理1.1原理：导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢杆）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。
发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
1.2特点：由于采用了先进的微处理器和独特的Echo Discovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。
多种过程连接方式及探测组件的型式，使得70X系列导波雷达物位计适用于各种复杂工况及应用场合。
如：高温、高压及小介电常数介质等。
采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
1.3说明：导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
1Setup设定此处设定的是仪表的名称，容器的类型，最大最小的量程设定，阻尼时间，输出的模式按[OK]键后进入显示如下菜单：Measurementloopname仪表的名字Medium介质的类型Application容器的类型（有固液之分）Vesseltype容器底部形状Vesselheight/Me.range容器的高度3.1）选择固体后出现如下信息Application选择容器的类型按[OK]键进入显示如下ApplicationSilo选择容器的类型按[OK]键显示如下Silo筒仓Bunker煤仓Bunkerquickfilling物位变化快的煤仓Heap堆料Crusher压碎器Demonstration演示按[?]键选择以上显示类型按[OK]键完成选择按【ESC】退出3.2）选择液体后出现如下信息Application选择容器的类型6）Max.adjustment最大数值校准按[OK]键进入显示如下Max.adjustment100％可以更改的百分比数0.000m可以更改的上空距离数按一下[OK]键和[?]选择和更改百分比数按[+]输入需要更改的数值Max.adjustment100％可以更改的百分比数按[OK]键确认后出现如下Max.adjustment0.000m可以更改的上空距离数按一下[OK]键和[?]选择和更改上空的距离值确认后显示如下Failuremode22.0mA20.5mA Nochange此项是固定选取的项目<3.6mA按一下[?]键Displayedvalue显示的测量值Backlight背光的选择1）Language设定显示的语言按[OK]键进入显示如下LanguageEnglish▼可以选择显示的语言按一下[OK]键显示如下信息German德语English英语Fran?ais法语Espan?l西班牙语Pycckuu俄语用[?]键选择需要的语言，5）Backlight背光灯按[OK]键进入显示如下BacklightSwitchedoff状态开关关按[OK]键进入显示如下BacklightSwitchon?询问开关是否打开按[OK]键背光灯打开BacklightSwitchoff?询问开关是否关闭按[OK]键背光灯关闭根据需要自己选择需要的模式按【ESC】退出3.Diagnostics诊断此项内容包括的是对仪表状态诊断结果，包括仪表状态，峰值，电子部件温度，测量可靠性，模拟测量，信号曲线和虚假参数曲线。
导波雷达物位计检定方法BRL导波物位计检定方法为保证导波物位计能够在现场环境中准确测量，在出厂前要通过一定的方法检定本仪表以确保满足精度要求。
一、方法介绍检定导波物位计的方法很多，这里只介绍一种简单的操作方法——连杆检定。
二、操作步骤1、量程选择将需要检定的导波雷达物位计固定在某处或者平方在一平台之上，连接2.5m长的导波杆，注意导波杆一定要与地面平行，量程大于2m的物位计按2m 的量程选择，小于2m的量程按照实际量程选择，整个操作过程以浮球作为实际物位；2、调整零点在检定用的导波杆上标定所需要测的零点，做出标记；3、选择检定点检定点的选择应该按照导波杆的长度均匀选择，即可以选择下限25%，上限85%，然后再选择50%，75%这几个点；4、示值误差的检定导波雷达物位计上电后注意其仪表起动电流数值，并做好记录；仪表自检通过后通过设定各个参数从而使得仪表符合现场标准，移动浮球从0.5m到 1.7m 之间变化，分别记录设定的各个点的数值和电流值，并且通过标准尺测量实际的距离，并且记录下来；示值误差公式如下：△D=Hd-Hw1△D为液位计实际值与显示值的误差；单位cm / mmHd和Hw1分别为液位计的显示数值和实际数值；单位cm / mm5、稳定性检定上述误差在符合要求的范围内的前提下通电连续工作24h以上，示值误差仍然符合要求；6、液位计信号输出误差检定浮球在设定点后，当电流信号值达到稳定，通过计算与实际液位数值相比较；注意记录数据；计算公式为：△D=(I1-4)/16*D-Hw1△D为液位计实际值与显示值的误差；单位cm / mmI1为当前液位信号电流数值；单位mAD为仪表中的量程；单位mHw1为液位计的显示数值和实际数值；单位cm / mm7、设定点误差检定在仪表设定参数时，在参数调整仿真中分别设定100%、75%、50%、25%、0%，查看电流信号数值，记录数值；用所示分别计算出液位示值；三、仪表参数测量范围：20m(可扩展到35m)介质温度：-40—120℃过程压力：-1.0—20bar精度：<0.25%。
第1篇一、目的为确保雷达水位计的正常运行和准确测量，特制定本操作规程。
二、适用范围本规程适用于雷达水位计的安装、调试、使用和维护。
三、操作步骤1. 安装前准备（1）检查雷达水位计及其附件是否齐全，设备外观是否完好。
（2）确认安装位置符合设计要求，周围环境无障碍物。
（3）准备好安装工具和辅助材料。
2. 安装过程（1）按照设备说明书，将雷达水位计安装于指定位置。
（2）连接电源线和信号线，确保连接牢固。
（3）调整雷达水位计的安装角度，使其水平。
（4）安装反射板，确保其稳固。
3. 调试过程（1）接通电源，开启雷达水位计。
（2）调整雷达水位计的参数，如测量范围、分辨率等。
（3）进行水位校准，将雷达水位计放置于已知水位处，记录数据。
（4）观察雷达水位计显示的水位数据，确保其准确。
4. 使用过程（1）开启雷达水位计，观察显示的水位数据。
（2）根据需要调整测量范围和分辨率。
（3）定期检查雷达水位计的运行情况，确保其正常工作。
5. 维护过程（1）定期检查雷达水位计的电源线和信号线，确保连接牢固。
（2）清理雷达水位计的表面，防止灰尘和污垢影响测量精度。
（3）检查反射板，确保其稳固，如有损坏及时更换。
（4）定期进行水位校准，确保雷达水位计的测量精度。
四、注意事项1. 操作雷达水位计时，请确保设备处于正常工作状态。
2. 雷达水位计的安装和调试应由专业人员进行。
3. 避免在恶劣天气条件下操作雷达水位计，如强风、大雨等。
4. 雷达水位计的维护应由专业人员进行，确保设备正常运行。
五、应急处理1. 若雷达水位计出现故障，应立即停止使用，并联系专业人员进行维修。
2. 若雷达水位计显示的水位数据异常，应重新进行水位校准，确保数据准确。
3. 若雷达水位计周围环境发生重大变化，如水位突变、设备损坏等，应及时采取措施，确保设备正常运行。
六、附则本规程自发布之日起实施，如有未尽事宜，由相关部门负责解释。
第2篇一、概述雷达水位计是一种高精度、非接触式的水位测量设备，广泛应用于水利工程、环保监测、水文气象等领域。
导波雷达调试说明书1、参数修改如何使用按键修改仪表参数，请参考该仪表的使用说明书关于按键的使用部分。
2、密码设置维护密码：使用按键输入85，用于仪表操作工维护，不能修改标定数据标定密码：使用按键输入385，用于制造厂出厂标定时使用。
数据备份密码：使用按键输入2198，用于仪表出厂数据备份使用数据恢复密码：使用按键输入8134，用于仪表初始数据恢复使用。
3、仪表标定3.1 正常仪表标定。
在仪表探头上任意取两点（这两点要绕过非线性区，上部180mm和下部120mm），以探头测量部分与探头头部连接螺纹根部为基准，量出这两点的距离 d1和d2,将仪表显示切换到显示L-TCK一项，用金属将这两个部分短接，得出两个L-TCK值分别为L-TCK1和L-TCK2，在仪表调试表格上选择测量类型，有液位、界位或者大量程，选择后在相应的表格中输入这2组数据，同时根据杆长确认输入杆长的范围。
即可得到两个标定数据，这两组数据在表格上显示To和Tx，将To和Tx分别输入到仪表标定参数的CAL-K和CAL-B中，即完成了仪表标定。
3.2仪表正常标定后检验如果仪表是测量液位的，在标定后仪表显示的值与以探头的下端部为基点（或者在下部120mm处为基点）在探头上任取一点（这点要绕过非线性区）的值一致，或者在0.5%的误差范围之内，就算标定合格，不合格需要重新标定。
如果仪表是测量界位的，仪表显示的值要比实际值高（高多少要看实际取点的位置）就算合格。
3.3 特殊仪表标定如果探头是单杆或者没护套的同轴探头，没有外筒，在这种情况下需要用水校，把探头安装在一个液位可调的外筒内，通过调整液位值获得任意两点的液位（这两点要绕过非线性区，上部180mm和下部120mm）。
其余参照3.1。
标定后需要按照3.2检验。
4、小量程手动标定4.1小量程探头范围小量程探头范围有：探头长度L<1.1, 1.1<=探头长度L<1.9，1.9<=探头长度L<3.41.4<=探头长度L<6.1，6.1<=探头长度L<10五种。
