【CN209523099U】一种路基路面弯沉检测装置【专利】

专利名称：一种地基沉降检测装置专利类型：实用新型专利
发明人：陈江涛
申请号：CN202122080123.9
申请日：20210831
公开号：CN215725882U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种地基沉降检测装置，具有水准仪和支架组件；所述水准仪安装于支架组件上；述支架组件包括基座组件和脚撑组件；所述水准仪安装于基座组件上端；所述脚撑组件的上端与基座组件的下端铰接；所述脚撑组件包括铰接段、伸缩段以及尖角；所述伸缩段的一端通过铰接轴与尖角铰接，伸缩段的另一端滑动布置于铰接段内；与所述尖角铰接的铰接段处还开设有容纳槽；所述尖角沿铰接轴转动收纳于容纳槽中。

本实用新型的目的是克服现有技术存在的缺陷，提供一种地基沉降检测装置。

申请人：陈江涛
地址：214000 江苏省无锡市滨湖区团结二村53号
国籍：CN
代理机构：常州唯思百得知识产权代理事务所(普通合伙)
代理人：卓翠翠
更多信息请下载全文后查看。

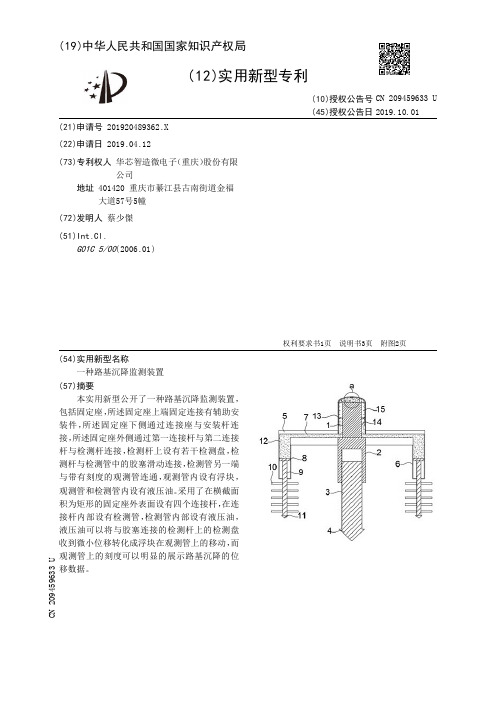

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920489362.X(22)申请日 2019.04.12(73)专利权人 华芯智造微电子（重庆）股份有限公司地址 401420 重庆市綦江县古南街道金福大道57号5幢(72)发明人 蔡少傑　(51)Int.Cl.G01C 5/00(2006.01)(54)实用新型名称一种路基沉降监测装置(57)摘要本实用新型公开了一种路基沉降监测装置，包括固定座，所述固定座上端固定连接有辅助安装件，所述固定座下侧通过连接座与安装杆连接，所述固定座外侧通过第一连接杆与第二连接杆与检测杆连接，检测杆上设有若干检测盘，检测杆与检测管中的胶塞滑动连接，检测管另一端与带有刻度的观测管连通，观测管内设有浮块，观测管和检测管内设有液压油。

采用了在横截面积为矩形的固定座外表面设有四个连接杆，在连接杆内部设有检测管，检测管内部设有液压油，液压油可以将与胶塞连接的检测杆上的检测盘收到微小位移转化成浮块在观测管上的移动，而观测管上的刻度可以明显的展示路基沉降的位移数据。

权利要求书1页 说明书3页 附图2页CN 209459633 U 2019.10.01C N 209459633U权　利　要　求　书1/1页CN 209459633 U1.一种路基沉降监测装置，包括横截面为矩形的固定座（1），其特征在于，所述固定座（1）上端设有安装辅助件，所述安装辅助件与固定座（1）固定连接，所述固定座（1）下端与连接座（2）一端固定连接，所述连接座（2）另一端与安装杆（3）啮合连接，所述固定座（1）外侧与四个第一连接杆（5）的一端固定连接，所述第一连接杆（5）另一端与竖直放置的第二连接杆（6）固定连接，所述第二连接杆（6）内部设有检测管（7），所述检测管（7）一端与胶塞（8）滑动连接，所述胶塞（8）与检测杆（9）固定连接，所述检测杆（9）上固定连接有若干检测盘（10），所述检测管（7）另一端与观测管（14）固定连接，所述观测管（14）与固定座（1）固定连接，所述观测管（14）内部设有与之滑动连接的浮块（13），所述观测管（14）表面设有刻度（15）。

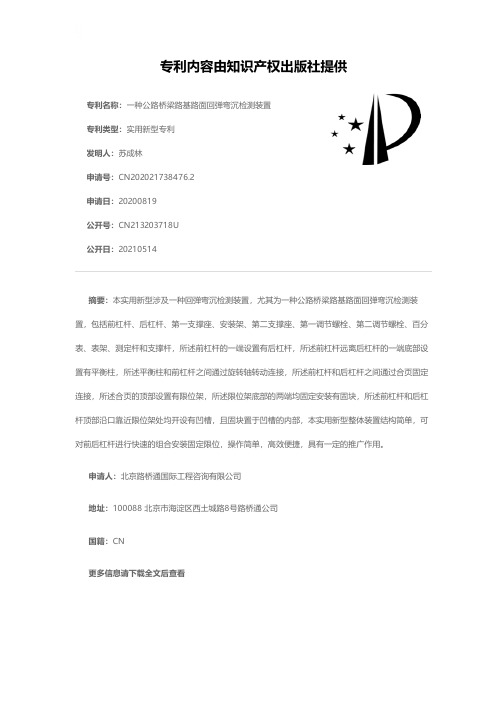

专利名称：一种公路桥梁路基路面回弹弯沉检测装置专利类型：实用新型专利
发明人：苏成林
申请号：CN202021738476.2
申请日：20200819
公开号：CN213203718U
公开日：
20210514
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种回弹弯沉检测装置，尤其为一种公路桥梁路基路面回弹弯沉检测装置，包括前杠杆、后杠杆、第一支撑座、安装架、第二支撑座、第一调节螺栓、第二调节螺栓、百分表、表架、测定杆和支撑杆，所述前杠杆的一端设置有后杠杆，所述前杠杆远离后杠杆的一端底部设置有平衡柱，所述平衡柱和前杠杆之间通过旋转轴转动连接，所述前杠杆和后杠杆之间通过合页固定连接，所述合页的顶部设置有限位架，所述限位架底部的两端均固定安装有固块，所述前杠杆和后杠杆顶部沿口靠近限位架处均开设有凹槽，且固块置于凹槽的内部，本实用新型整体装置结构简单，可对前后杠杆进行快速的组合安装固定限位，操作简单，高效便捷，具有一定的推广作用。

申请人：北京路桥通国际工程咨询有限公司
地址：100088 北京市海淀区西土城路8号路桥通公司
国籍：CN
更多信息请下载全文后查看。

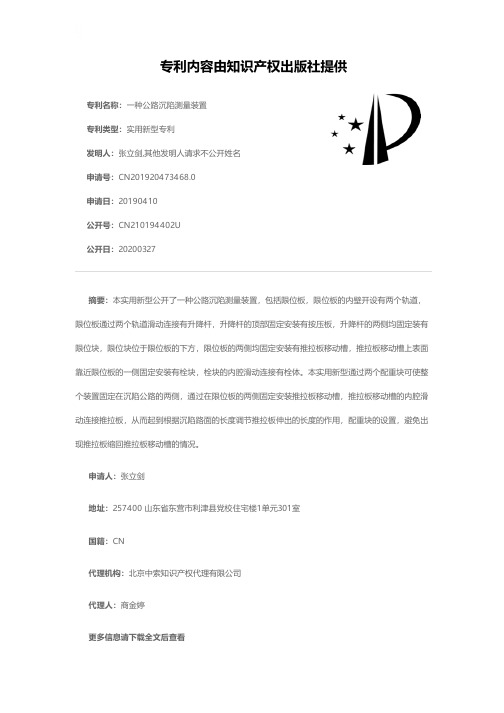

专利名称：一种公路沉陷测量装置
专利类型：实用新型专利
发明人：张立剑,其他发明人请求不公开姓名申请号：CN201920473468.0
申请日：20190410
公开号：CN210194402U
公开日：
20200327
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种公路沉陷测量装置，包括限位板，限位板的内壁开设有两个轨道，限位板通过两个轨道滑动连接有升降杆，升降杆的顶部固定安装有按压板，升降杆的两侧均固定装有限位块，限位块位于限位板的下方，限位板的两侧均固定安装有推拉板移动槽，推拉板移动槽上表面靠近限位板的一侧固定安装有栓块，栓块的内腔滑动连接有栓体。

本实用新型通过两个配重块可使整个装置固定在沉陷公路的两侧，通过在限位板的两侧固定安装推拉板移动槽，推拉板移动槽的内腔滑动连接推拉板，从而起到根据沉陷路面的长度调节推拉板伸出的长度的作用，配重块的设置，避免出现推拉板缩回推拉板移动槽的情况。

申请人：张立剑
地址：257400 山东省东营市利津县党校住宅楼1单元301室
国籍：CN
代理机构：北京中索知识产权代理有限公司
代理人：商金婷
更多信息请下载全文后查看。

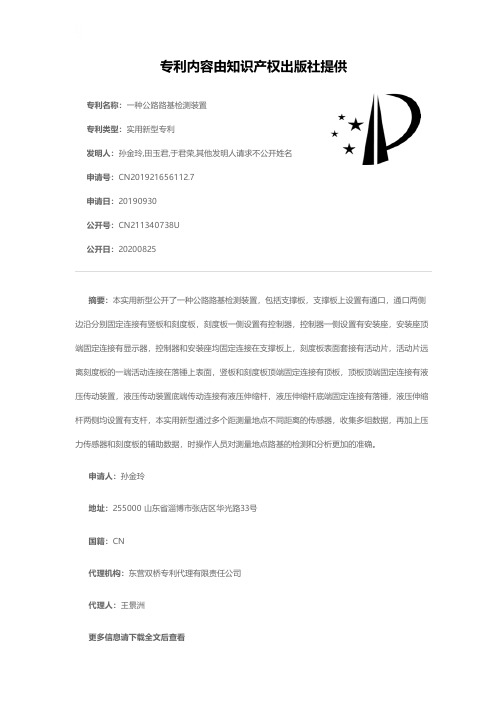

专利名称：一种公路路基检测装置
专利类型：实用新型专利
发明人：孙金玲,田玉君,于君荣,其他发明人请求不公开姓名申请号：CN201921656112.7
申请日：20190930
公开号：CN211340738U
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种公路路基检测装置，包括支撑板，支撑板上设置有通口，通口两侧边沿分别固定连接有竖板和刻度板，刻度板一侧设置有控制器，控制器一侧设置有安装座，安装座顶端固定连接有显示器，控制器和安装座均固定连接在支撑板上，刻度板表面套接有活动片，活动片远离刻度板的一端活动连接在落锤上表面，竖板和刻度板顶端固定连接有顶板，顶板顶端固定连接有液压传动装置，液压传动装置底端传动连接有液压伸缩杆，液压伸缩杆底端固定连接有落锤，液压伸缩杆两侧均设置有支杆，本实用新型通过多个距测量地点不同距离的传感器，收集多组数据，再加上压力传感器和刻度板的辅助数据，时操作人员对测量地点路基的检测和分析更加的准确。

申请人：孙金玲
地址：255000 山东省淄博市张店区华光路33号
国籍：CN
代理机构：东营双桥专利代理有限责任公司
代理人：王景洲
更多信息请下载全文后查看。

专利名称：一种路基沉降实时检测装置专利类型：实用新型专利
发明人：孙合朋,郑伟,颜雄风
申请号：CN202121781183.7
申请日：20210802
公开号：CN215725877U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种路基沉降实时检测装置，属于地基沉降检测技术领域。

包括沉降板，沉降板固定在连杆的一端，连杆的另一端固定滑块，滑块套在测绘尺上，与连杆相对的一侧的滑块上固定有5G传输器，5G传输器与5G卫星无线电连接，5G卫星与信号接收模块电连接，信号接收模块与主机电连接，主机与信号传输模块电连接，信号传输模块与显示器无线电连接，5G传输器与测绘尺相对的侧壁上固定有高清微型摄像头，高清微型摄像头与5G传输器电连接，高清微型摄像头下方的5G 传输器侧壁上固定有用于照明的照明灯，测绘尺的下端固定在基座上，基座上固定有电源模块。

该装置结构简单，测量精准。

申请人：中交路桥建设有限公司,中交路桥南方工程有限公司
地址：101117 北京市通州区潞城镇武兴路7号216室
国籍：CN
代理机构：北京同恒源知识产权代理有限公司
代理人：杨柳岸
更多信息请下载全文后查看。

专利名称：一种市政现场用路面弯沉检测装置专利类型：实用新型专利
发明人：曾增阳,骆少扬,楼增锋
申请号：CN202122094574.8
申请日：20210901
公开号：CN215668895U
公开日：
20220128
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种市政现场用路面弯沉检测装置，包括第一空槽块和第二空槽块，两个第一空槽块之间设有第二空槽块，第一空槽块的内部滑动连接有移动齿牙块，第一空槽块的内部开设有滑槽，滑槽的内壁滑动连接有滑块，滑块的内部设有第一T型杆，本实用新型的有益效果是：本实用新型结构新颖，操作简单，易于上手，不仅结构紧凑，而且实用性更强，与传统装置相比本实用新型通过设置有滑槽、滑块、第一T型杆、第一弹簧、移动块、齿牙板、第二T型杆、固定块和第二弹簧，能够根据实际路面的需要调节长度；通过设置有第二空槽块、齿轮、齿板和第二刻度线，能够在进行变换场地进行检测时快速根据检测车的宽度进行定位，大大提高了工作效率。

申请人：福建圭鑫工程质量检测有限公司
地址：361021 福建省厦门市集美区后浦中路64号之七
国籍：CN
代理机构：北京力量专利代理事务所(特殊普通合伙)
代理人：王鸿远
更多信息请下载全文后查看。
