质谱仪原理与应用详解演示文稿

质谱的原理分析及应用一、质谱的基本原理质谱是一种用于分析化学样品的方法，通过对样品中分子的离子化、分子离子对的分裂和分子离子对的检测，得到样品中各种化学物质的质量-荷电比，从而可进行结构鉴定和定量分析。

质谱的基本原理包括以下几个方面：1.离子化：将样品中的分子经过加热或电离辐射等方式转化为电离态，通常是产生正离子或负离子。

2.质量分析：利用质谱仪对离子化的样品进行质量分析，根据离子的荷电比（m/z值），确定化合物的质量。

3.离子对的分裂：离子在磁场中根据其质荷比进行分裂，不同质荷比的离子离开基准轨道并分裂为多个离子。

4.离子检测：利用离子检测器对分裂后的离子进行检测，根据离子的信号强度和荷电比（m/z值），获得样品的质谱图谱。

二、质谱的应用质谱作为一种强大的分析工具，在许多领域得到广泛的应用。

以下是质谱在不同领域的应用：1. 化学分析•定性分析：通过对样品中化合物的质谱图谱进行解析，确定化合物的结构和组成。

•定量分析：利用质谱的灵敏度和选择性进行化合物的定量分析，如药物分析、环境监测等。

2. 生物医学•蛋白质组学：质谱可以用于蛋白质的组成和结构鉴定，研究蛋白质的功能和代谢。

•代谢组学：通过对生物样品的质谱分析，了解代谢产物的种类和含量，研究生物体的代谢过程和疾病机制。

3. 环境与食品安全监测•环境污染物检测：质谱可以用于检测土壤、水体、大气中的污染物，如重金属、农药等。

•食品安全监测：通过质谱分析，检测食品中的农药残留、重金属、食品添加剂等有害物质。

4. 新药研发•药物代谢动力学：通过质谱分析，研究药物在体内的代谢过程、代谢产物的结构和代谢动力学参数，为药物的临床应用提供依据。

•药物安全性评价：质谱可以用于检测药物代谢中的不良反应和代谢产物的毒性，评估药物的安全性。

三、质谱的发展趋势随着科技的进步和对更高分辨率、更高灵敏度的需求，质谱技术也在不断发展。

以下是质谱技术的发展趋势：1.高分辨质谱：发展高分辨质谱仪器，提高质谱的分辨率和信号强度，实现更精确的分析和鉴定。

质谱仪的原理应用1. 质谱仪的基本原理质谱仪是一种用于分析物质的仪器，利用原子或分子的质量-电荷比（m/z）进行测量。

其基本原理包括以下几个步骤：•样品进样：样品通过进样系统进入质谱仪，通常采用气相、液相或固相进样方式。

不同样品介质需要选择对应的接口方式。

•样品离子化：样品进入离子源后，通过电子冲击、电离辐射或化学反应等方法将其转化为离子形式。

•质量分析：离子经过加速器加速后，进入质量分析器。

在质量分析器中，离子按照其质量-电荷比（m/z）被分离和分析。

•离子检测：分离后的离子通过离子检测器进行检测和计数，并得到相应的信号。

2. 质谱仪的应用领域质谱仪在许多领域都有广泛的应用。

下面列举几个常见的应用领域：•环境分析：质谱仪可以用于环境中有机物或无机物的检测与分析，例如空气中的污染物、水中的有害物质等。

通过对样品的离子化和质量分析，可以快速准确地检测出目标物。

•食品安全：质谱仪可以用于食品中农药残留、重金属等有害物质的检测。

通过对食品样品进行离子化和质量分析，可以确定食品中各种成分的含量，保证食品的安全性。

•药物研发：质谱仪在药物研发过程中起到重要作用，可以用于药物的结构鉴定、药代动力学研究、药物代谢等方面。

通过对药物样品进行质量分析，可以确定药物的分子结构和特性。

•生物医学：质谱仪在生物医学研究中也有广泛应用，可以用于蛋白质分析、基因组学研究、代谢组学研究等。

通过对生物样品进行质量分析，可以获取各种生物分子的信息，有助于疾病的诊断和治疗。

3. 质谱仪的发展趋势近年来，质谱仪技术不断发展，出现了许多新的应用和改进。

以下是质谱仪的发展趋势：•高灵敏度：质谱仪的灵敏度逐渐提高，可以检测到更低浓度的物质。

•高分辨率：质谱仪的分辨率也在不断提高，可以更准确地区分不同的离子。

•多种离子源：质谱仪中出现了许多新的离子源，适用于不同类型的样品。

•数据处理：质谱仪软件的发展也非常重要，可以对大量的质谱数据进行处理和分析，提高工作效率。

质谱仪的基本原理和操作步骤引言：质谱仪是一种广泛应用于化学、生物、环境等领域的分析仪器。

它通过分析样品中分子或原子的质量和结构，提供了重要的数据。

本文将介绍质谱仪的基本原理和操作步骤。

一、质谱仪的原理：1. 电离：质谱仪中，样品首先被电离成带电粒子。

最常用的电离技术是电子轰击电离，即用高能电子轰击样品分子，使其失去电子而带电。

其他常用的电离技术还包括化学电离、光解电离等。

2. 分离：电离后，带电粒子会被引入质谱仪的分离部分。

分离的原理是基于粒子在电场或磁场中的分辨率。

常见的分离技术有时间飞行法和磁扇形法。

时间飞行法基于不同离子飞行时间的差异，将粒子分离。

磁扇形法则是通过施加磁场，使得离子在磁场中的轨迹受到影响，从而实现分离。

3. 检测：分离好的粒子通过检测器进行检测和信号采集。

检测器的种类有很多，最常用的是离子倍增器和光电离器。

它们能够接受质谱仪中离子的信号，并将其转化为电信号。

4. 数据处理：检测到的离子信号经过放大和处理，最终转化为质谱图。

质谱图显示了样品中各种离子的相对丰度和质量。

通过分析质谱图，可以确定样品组分并检测有害物质。

二、质谱仪的操作步骤：1. 准备样品：在进行质谱分析之前，需要准备样品。

样品通常是溶液或气体，要求无害、纯净且浓度适中。

2. 样品引入：样品可以通过气体色谱或液相色谱等分离技术引入质谱仪。

其中，气体色谱质谱联用技术最常用。

样品分子先通过气相色谱分离，再进入质谱仪进行质谱分析。

3. 设置参数：根据所检测的样品类型和目的，需要设置质谱仪的相关参数。

这些参数包括电子能量、离子进入质谱仪的速度、电场强度等。

合理设置这些参数可以提高分析结果的准确性和灵敏度。

4. 开始质谱分析：设置好参数后，开始质谱分析。

样品中的分子将被电离，然后进入质谱仪进行分离和检测。

此时，质谱仪会产生质谱图，并通过电脑进行数据处理和分析。

5. 结果解读：得到质谱图后，需要对其进行解读。

通过比对数据库中已有的质谱图，可以确定样品中的化合物组成；通过对谱峰的相对丰度进行分析，可以定量检测样品中各组分的含量。

质谱仪的工作原理（2）二．模型二1. 一种质谱仪基本构造示意图如图核心部分有：加速电场U 、静电分析器、磁分析器和胶片。

2. 基本原理粒子从静止开始经加速电场加速后沿中心线通过静电分析器，由P 点垂直边界进入磁分析器，最终打到胶片上的Q 点。

不计粒子的重力。

设静电分析器通道中心线的半径为R ，通道内均匀辐射电场在中心线出的电场强度大小为E ，磁分析器有范围足够大的有界匀强磁场，磁感应强度大小为B 、方向垂直纸面向外。

（1）粒子电性？解析：在偏转磁场中，由偏转方向根据左手定则判断。

若为如图所示磁场方向，粒子向左偏转，粒子应带正电。

（2）能从静电分析器中心线通过的离子速度v ？解析：根据牛顿第二定律有 R mv qE 2=，可得m qER v = ①（3）加速电场电压？解析：根据动能定理有 221mv qU =，与①联立，可得ER U 21=② 【结论】：加速电场电压大小与入射粒子电荷量和质量无关，与E 、R 匹配。

（4）粒子在磁分析器中做匀速圆周运动的半径r ？直径PQ ？解析：根据牛顿第二定律 r mv qvB 2=，与①联立，解得q mER B r 1=，q mER B r PQ 22==。

【结论】： 粒子从静止开始经上述过程落在胶片上的位置与粒子比荷m q 有关，直径PQ 越大，比荷mq 越小，但质量不一定越大。

若一群粒子落于同一点，则它们具有相同的比荷。

三．模型三一种质谱仪的示意图如图1.核心部分有：速度选择器、静电分析器、磁分析器和胶片。

2.基本原理 若速度选择器中电场强度大小为1E ，磁感应强度大小为1B 、方向垂直纸面向里，静电分析器通道中心线为41圆弧，圆弧的半径（OP ）为R ，通道内有均匀辐向分布的电场，在中心线处的电场强度大小为B 、方向垂直于纸面向外。

一带电粒子以速度v 沿直线经过速度选择器后沿中心线通过静电分析器，由P 点垂直边界进入磁分析器，最终打到胶片上的Q 点，不计粒子重力。

质谱仪的工作原理（1）1. 发展史质谱仪最早于 1913年由汤姆孙的学生阿斯顿等人制成。

2. 应用质谱仪是根据带电粒子在磁场中偏转量的差异来区分不同粒子的仪器。

质谱仪最重要的应用是分离同位素并测定它们的原子质量及相对丰度，32以上的原子的精确质量是用质谱方法测定的。

质谱方法还可用于有机化学分析,特别是微量杂质分析,测量分子的分子量,为确定化合物的分子式和分子结构提供可靠的依据。

由于化合物有着像指纹一样的独特质谱,质谱仪也广泛应用于地质、石油、医学、环保、农业等领域。

一．模型一1.基本构造下图是质谱仪的原理图核心部分有：①离子发生器（带电粒子注入器/电离室）A ，②加速电场U ，③速度选择器，④偏转磁场/分离器，⑤显示装置（照相底片）D 。

具体问题中可能是加速电场和偏转磁场的组合也可能是速度选择器和偏转磁场的组合，也可能是三部分的组合。

2.工作原理如图所示,设飘入加速电场的带电粒子所带的电荷量+q ，质量为m ，加速电场两板间电压为U ，偏转磁场磁感应强度为B 。

（1）运动粒子的电性? 加速电场两极板S 1、S 2的正负？由偏转磁场中的偏转方向即受到的洛伦兹力的方向，结合v 的方向由左手定则判断粒子电性；进一步可判断两极板S1、S2的正负。

（2）粒子出加速电场时的速度大小？与哪些因素有关？ 解析：粒子飘入时，速度忽略不计，在加速电场中，由动能定理得221mv qU =，得m qU v 2= ① 【结论】：可知带电粒子获得的速度v 与加速电压U 及粒子的比荷m q 有关。

（3）粒子速度选择器：使具有相同速度的粒子进入偏转磁场由qE qvB =，得v 、E 、B 满足BE v =. （4）带电粒子进入偏转磁场中，轨迹的半径？与哪些因素有关？ 解析：在偏转磁场中，由牛顿第二定律得rv m qvB 2= 故轨道半径qB mv r =，将①带入可得q mU B r 21=② 【结论】： ⏹ 可见，在同一批次实验中，在同一电场U 中加速，在同一磁场B 中偏转，粒子的比荷mq 决定了轨迹变径；在磁场中半径越大的粒子，q m 越大，但质量不一定越大。

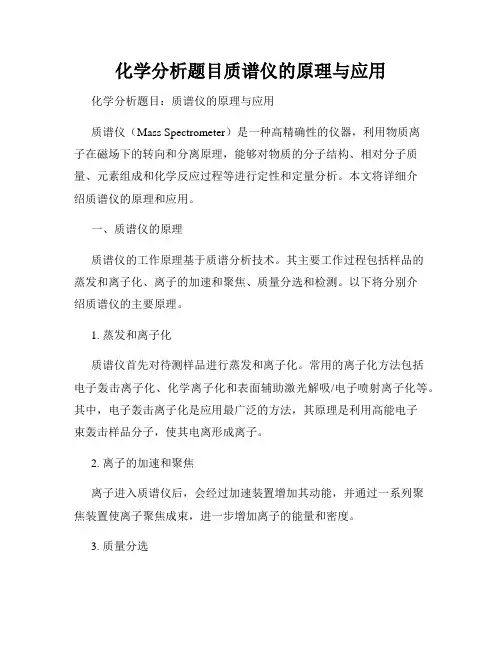

化学分析题目质谱仪的原理与应用化学分析题目：质谱仪的原理与应用质谱仪（Mass Spectrometer）是一种高精确性的仪器，利用物质离子在磁场下的转向和分离原理，能够对物质的分子结构、相对分子质量、元素组成和化学反应过程等进行定性和定量分析。

本文将详细介绍质谱仪的原理和应用。

一、质谱仪的原理质谱仪的工作原理基于质谱分析技术。

其主要工作过程包括样品的蒸发和离子化、离子的加速和聚焦、质量分选和检测。

以下将分别介绍质谱仪的主要原理。

1. 蒸发和离子化质谱仪首先对待测样品进行蒸发和离子化。

常用的离子化方法包括电子轰击离子化、化学离子化和表面辅助激光解吸/电子喷射离子化等。

其中，电子轰击离子化是应用最广泛的方法，其原理是利用高能电子束轰击样品分子，使其电离形成离子。

2. 离子的加速和聚焦离子进入质谱仪后，会经过加速装置增加其动能，并通过一系列聚焦装置使离子聚焦成束，进一步增加离子的能量和密度。

3. 质量分选离子束进入磁场区域后，由于离子质量不同，其受力情况也不同，从而形成不同的轨道。

通过选择合适的磁场强度和离子进入角度，可以使不同质量的离子在不同轨道上运动，实现质量的分选。

4. 检测质谱仪最常用的检测器是离子检测器。

离子束通过离子检测器时，会引发一系列离子-电子反应，从而产生电流信号。

通过测量离子产生的信号大小和时间，可以确定离子的质量和相对丰度。

二、质谱仪的应用质谱仪广泛应用于各个领域的化学分析研究中，以下列举几个典型的应用。

1. 元素分析质谱仪可以通过测量样品中元素离子的相对质量和丰度，实现对元素组成的准确分析。

在环境监测、食品检测、地质矿产勘探等领域中，质谱仪被广泛应用于元素分析。

2. 化合物鉴定质谱仪能够通过测量化合物分子的相对分子质量和离子片段的特征，快速准确地鉴定未知化合物的结构。

这在药物研发、环境污染的溯源等领域具有重要应用价值。

3. 生物医学研究质谱仪在生物医学研究中也发挥着重要作用。

质谱仪工作原理与实践操作质谱仪是一种重要的分析仪器，广泛应用于化学、生物、环境等领域。

它的工作原理基于质荷比对样品中的离子进行分析，通过质量筛选器和离子检测器来实现。

在实践操作中，正确的使用和维护质谱仪对于获得准确的分析结果至关重要。

工作原理质谱仪的工作原理主要包括三个主要部分：样品离子化、离子传输与筛选、和离子检测。

1.样品离子化在质谱仪中，样品会被“离子化”成离子态，这通常通过不同的方法实现。

常见的离子化方法包括电子轰击、化学离子化和激光解吸等。

这一步骤旨在将样品转化为带电的离子，以便后续的分析。

2.离子传输与筛选离子进入质谱仪后，会经过几个质量分析器，例如四极杆、离子阱或飞行时间管等，这些分析器根据离子的质量对其进行筛选和分离。

最终，只有符合特定质量筛选条件的离子才能通过，其他离子会被筛除。

3.离子检测通过离子检测器，质谱仪可以将通过质量筛选器的离子进行检测和记录。

离子检测器通常是具有高灵敏度和分辨率的探测器，可以将不同质量的离子转化为电信号，并用于最终的数据处理和分析。

实践操作正确的实践操作对于获得准确的质谱分析结果至关重要，以下是一些注意事项：1.样品处理在进行分析之前，需要对样品进行合适的处理和准备。

样品的纯度和浓度对于分析结果影响巨大，因此需要确保样品的质量和处理方式符合要求。

2.仪器校准在使用质谱仪之前，需要对仪器进行校准。

校准质谱仪是为了确保其测量的准确性和稳定性。

仪器校准通常包括质量校准和灵敏度校准等步骤。

3.数据分析获得数据后，需要进行数据的处理和分析。

这包括质谱图的生成、质谱峰的识别和定量分析等步骤。

正确的数据分析可以帮助准确解读样品中的成分和结构。

4.仪器维护定期对质谱仪进行维护和保养是确保仪器正常工作的关键。

清洁仪器、更换柱、维护真空系统等操作可以延长仪器的使用寿命，保证其性能稳定。

通过深入了解质谱仪的工作原理和进行正确的实践操作，可以更好地应用质谱技术进行分析和研究，为科学研究和工程实践提供有力支持。

专题11 质谱仪(解析版)质谱仪（解析版）质谱仪是一种常用的分析仪器，广泛应用于化学、生物、环境等领域，用于分析和鉴定样品中的化合物和元素。

本文将介绍质谱仪的原理、操作方法、应用领域及其发展趋势。

一、质谱仪的原理质谱仪是利用质谱技术对样品进行分析的仪器。

其工作原理可以简单概括为：将样品分子中的化合物离子化，并通过一系列的电场、磁场和电子器件进行分离和检测。

主要包括离子源、质量分析器和检测器三个部分。

1. 离子源离子源是将样品中的分子化合物转化为离子形式的装置。

常见的离子化方式包括电离、化学离化和光离化等。

离子化后的样品进入质量分析器进行分离和检测。

2. 质量分析器质量分析器用于分离离子，并根据离子的质量-荷比进行精确的质量测量。

常见的质量分析器包括磁扇形质量分析器、四极杆质量分析器和时间飞行质量分析器等。

3. 检测器检测器用于检测质谱仪中产生的离子，并将其转化为可观测的电信号。

常见的检测器包括离子多种器、电子增强器和光电二极管等。

二、质谱仪的操作方法质谱仪的操作方法通常包括样品制备、样品进样、仪器设定和数据处理等步骤。

1. 样品制备样品制备是质谱分析的关键步骤之一，它直接影响到质谱仪的分析结果。

通常情况下，样品需要经过样品前处理、提取、衍生化等步骤，以提高分析的准确性和灵敏性。

2. 样品进样样品进样是将制备好的样品引入质谱仪进行分析的过程。

常见的样品进样方式包括进样器进样、直接进样和溶液进样等。

根据不同分析要求，选择合适的进样方式能够提高样品的分析效果。

3. 仪器设定仪器设定是根据具体的分析要求设置质谱仪的各项参数和条件。

包括离子源电流、质量分析器的电压和磁场强度等。

合理的仪器设定能够提高质谱仪的分析精度和重现性。

4. 数据处理数据处理是将仪器输出的原始数据进行整理和解析的过程。

主要包括质谱图的解析、峰识别和数据的定性定量分析等。

运用合适的数据处理软件能够提高质谱仪的数据分析效率和准确性。

三、质谱仪的应用领域质谱仪广泛应用于化学、生物、环境等领域，在许多领域都起到了至关重要的作用。
