模电第六章知识点总结一、运算放大器（Operational Amplifier，简称Op Amp）1. 运算放大器的基本概念：运算放大器是一种主要用于进行信号放大、滤波、比较、积分等运算的集成电路。
它具有高输入阻抗、低输出阻抗、大增益、高共模抑制比和宽带宽等特点。
2. 运算放大器的基本结构：运算放大器通常由一个差分放大器和一个输出级组成。
差分放大器提供了高增益和高输入阻抗，而输出级则提供了低输出阻抗和大功率放大。
3. 运算放大器的理想特性：理想的运算放大器具有无穷大的输入阻抗、零的输入偏置电压、无穷大的增益、无限带宽和零的输出阻抗。
4. 运算放大器的实际特性：实际的运算放大器会受到限制，例如有限的共模抑制比、有限的带宽、输入偏置电压和温度漂移等。
5. 运算放大器的虚短片段模型：运算放大器可以用虚短片段模型来进行分析，其中将输入端和输出端分别连接到地和反馈节点，其他端口则可以忽略。
6. 运算放大器的常见应用：运算放大器常用于反馈放大电路、比较器电路、积分电路、微分电路、滤波电路等。
7. 运算放大器的反馈模式：运算放大器的反馈模式主要包括正反馈和负反馈。
负反馈可以稳定放大器的增益和频率特性，而正反馈则会增加放大器的增益和非线性失真。
二、电压比较器1. 电压比较器的基本概念：电压比较器是一种将两个电压进行比较，并输出相应逻辑电平的集成电路。
它通常具有高增益、快速响应和高输出驱动能力等特点。
2. 电压比较器的工作原理：电压比较器通过将两个输入电压进行比较，当一个电压高于另一个电压时，输出为高电平；反之则为低电平。
3. 电压比较器的应用：电压比较器广泛应用于电压检测、开关控制、信号处理、电压测量和触发器等领域。
总结：模电第六章主要介绍了运算放大器和电压比较器的基本概念、工作原理、特性和应用。
掌握这些知识点，可以为我们设计和分析各种电路提供基础。
同时，对于提高我们的工程能力和电子技术水平也是非常有用的。

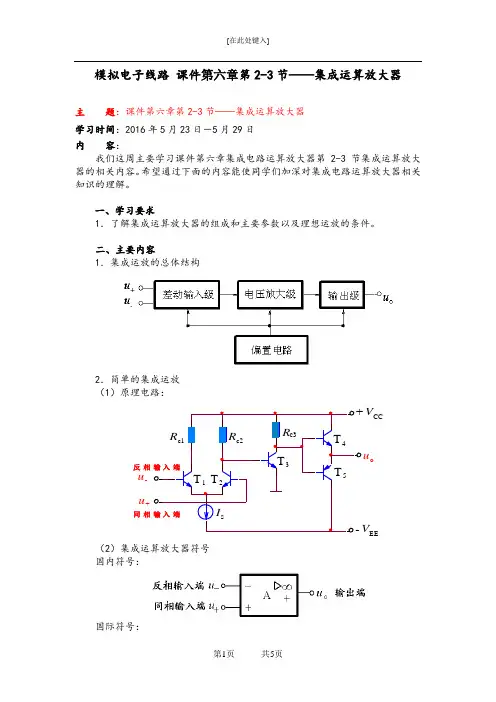

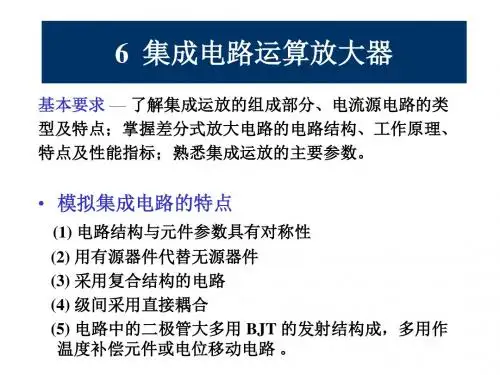

模拟电子线路 课件第六章第2-3节——集成运算放大器主 题：课件第六章第2-3节——集成运算放大器 学习时间：2016年5月23日－5月29日内 容：我们这周主要学习课件第六章集成电路运算放大器第2-3节集成运算放大器的相关内容。
希望通过下面的内容能使同学们加深对集成电路运算放大器相关知识的理解。
一、学习要求1．了解集成运算放大器的组成和主要参数以及理想运放的条件。
二、主要内容1．集成运放的总体结构2．简单的集成运放 （1）原理电路：（2）集成运算放大器符号国内符号：国际符号：+++T 1R c1sI R c2c3R 2T 4T 5T 3T V CC+EE -u -u +ou 反相输入端同相输入端集成运放的特点： ● 电压增益高 ● 输入电阻大 ● 输出电阻小3．集成运算放大器的主要参数 （1）输入失调电U IO输入电压为零时，将输出电压除以电压增益，即为折算到输入端的失调电压。
是表征运放内部电路对称性的指标。
（2）输入失调电压温漂 d U IO /dT在规定工作温度范围内，输入失调电压随温度的变化量与温度变化量之比值。
（3）输入偏置电流I IB ：输入电压为零时，运放两个输入端偏置电流的平均值，用于衡量差分放大对管输入电流的大小。
()IB B1B212I I I =+（4）输入失调电流I IO ：在零输入时，差分输入级的差分对管基极电流之差，用于表征差分级输入电流不对称的程度。
IO B1B2I I I =-（5）输入失调电流温漂dI IO /DT :在规定工作温度范围内，输入失调电流随温度的变化量与温度变化量之比值。
（6）最大差模输入电压U idmax运放两输入端能承受的最大差模输入电压，超过此电压时,差分管将出现反向击穿现象。
（7）最大共模输入电压V icmax在保证运放正常工作条件下，共模输入电压的允许范围。
共模电压超过此值时，输入差分对管出现饱和，放大器失去共模抑制能力。
（8）开环差模电压放大倍数A od ： 无反馈时的差模电压增益。
