61850报文解析说明编写：陈林兴日期：2013年10月10日本文档只涉及mms报文。

1.相关术语简介IED：智能电子设备；icd：智能电子设备配置描述；SCD：变电站配置描述；cid：从SCD文件中导出与各自IED相关的内容形成文件，即实例化后的icd模型文件；SCL：变电站配置描述语言；AccessPoint：访问点；PHD：物理设备LD：逻辑设备；LN：逻辑节点；FC：功能约束；FCD：功能约束数据；FCDA：功能约束数据属性；GOCB：GOOSE控制块；LLN0：逻辑节点0；SGCB：定值控制块；DO：数据对象；DA：数据属性。

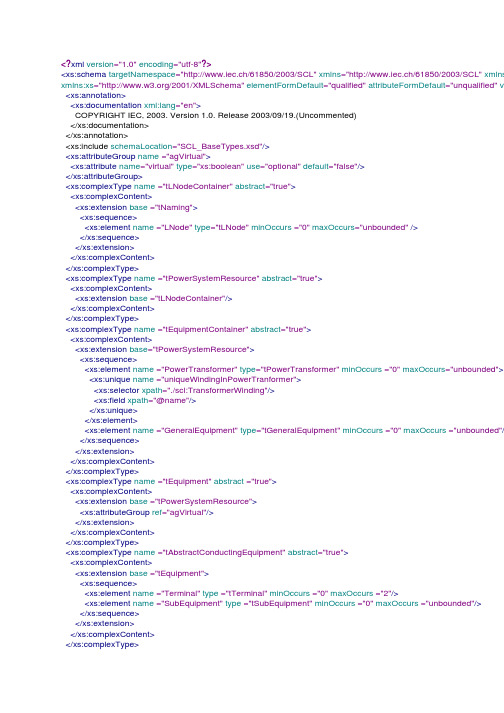

2.icd/cid模型文件简介2.1.模型文件结构61850模型文件为树状层次：PHD（物理设备）→LD（逻辑设备）→LN（逻辑节点）→DO（数据对象）→DA（数据属性）。

图2-1-1 61850模型文件树状结构… 图2-1-2 icd 配置文件结构LDevice2LN1 LDevice1LNnAccessPointCommunication LN0 Authentication ServerServices IEDHeaderSCL DataTypeTemplatesLNodeTypeDOType DA Type EnumType图2-1-3 icd配置文件结构示例其中AccessPoint下面包含S1（mms服务）、G1（GOOSE服务）、M1（SV服务）访问点。

以前的程序导入icd时，需删除G1和M1访问点，目前PRS7000后台130801以后的程序，可过滤G1和M1访问点，无需删除。

2.2.icd模型文件内容与数据库信号的对应2.2.1.遥测信号图2-2-1-1 7741导入icd后遥测信号遥测UC，其mms引用路径为：PRS7741/MEAS/MMXU1$MX$U$phsC$cVal$mag$fPRS7741：IEDName；MEAS：LDName，MEAS表示测量LD；MMXU1：逻辑节点类LNClass+序号Inst，MMXU表示测量量数据；MX：功能约束MX；U$phsC：DOName，表示C相电压；cVal$mag$f：DAName表示C相电压幅值。
