PCS系列装置IEC61850功能介绍

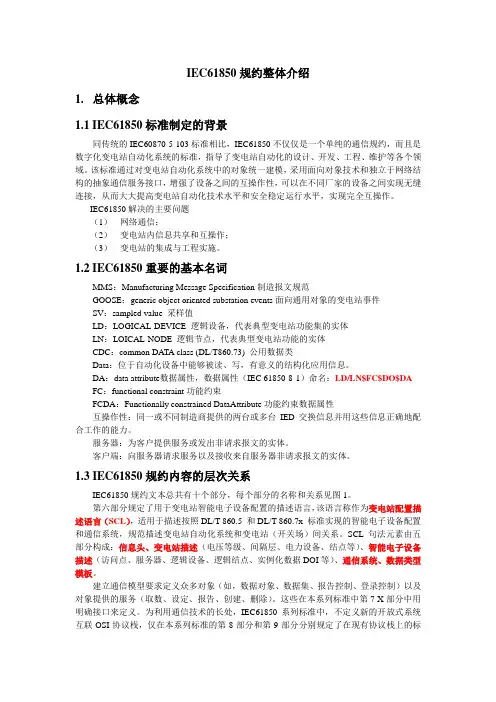

IEC61850规约整体介绍1.总体概念1.1 IEC61850标准制定的背景同传统的IEC60870-5-103标准相比，IEC61850不仅仅是一个单纯的通信规约，而且是数字化变电站自动化系统的标准，指导了变电站自动化的设计、开发、工程、维护等各个领域。

该标准通过对变电站自动化系统中的对象统一建模，采用面向对象技术和独立于网络结构的抽象通信服务接口，增强了设备之间的互操作性，可以在不同厂家的设备之间实现无缝连接，从而大大提高变电站自动化技术水平和安全稳定运行水平，实现完全互操作。

IEC61850解决的主要问题（1）网络通信；（2）变电站内信息共享和互操作；（3）变电站的集成与工程实施。

1.2 IEC61850重要的基本名词MMS：Manufacturing Message Specification制造报文规范GOOSE：generic object oriented substation events面向通用对象的变电站事件SV：sampled value 采样值LD：LOGICAL-DEVICE 逻辑设备，代表典型变电站功能集的实体LN：LOICAL-NODE 逻辑节点，代表典型变电站功能的实体CDC：common DATA class (DL/T860.73) 公用数据类Data：位于自动化设备中能够被读、写，有意义的结构化应用信息。

DA：data attribute数据属性，数据属性（IEC 61850-8-1）命名：LD/LN$FC$DO$DA FC：functional constraint功能约束FCDA：Functionally constrained DataAttribute功能约束数据属性互操作性：同一或不同制造商提供的两台或多台IED交换信息并用这些信息正确地配合工作的能力。

服务器：为客户提供服务或发出非请求报文的实体。

客户端：向服务器请求服务以及接收来自服务器非请求报文的实体。

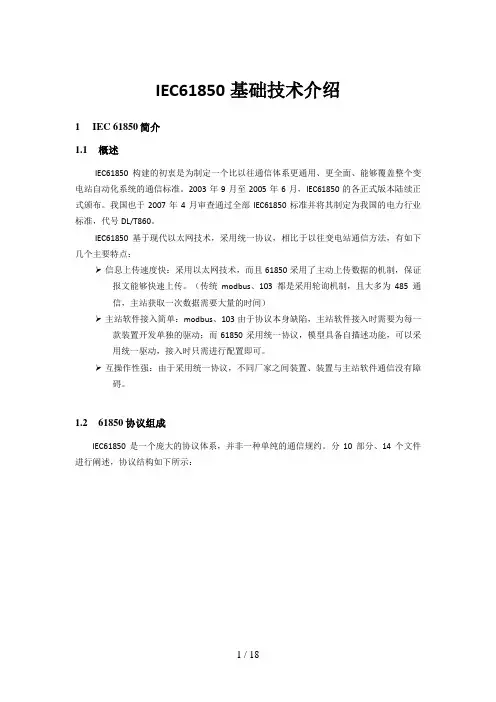

IEC61850基础技术介绍1IEC 61850简介1.1概述IEC61850构建的初衷是为制定一个比以往通信体系更通用、更全面、能够覆盖整个变电站自动化系统的通信标准。

2003年9月至2005年6月，IEC61850的各正式版本陆续正式颁布。

我国也于2007年4月审查通过全部IEC61850标准并将其制定为我国的电力行业标准，代号DL/T860。

IEC61850基于现代以太网技术，采用统一协议，相比于以往变电站通信方法，有如下几个主要特点：➢信息上传速度快：采用以太网技术，而且61850采用了主动上传数据的机制，保证报文能够快速上传。

（传统modbus、103都是采用轮询机制，且大多为485通信，主站获取一次数据需要大量的时间）➢主站软件接入简单：modbus、103由于协议本身缺陷，主站软件接入时需要为每一款装置开发单独的驱动；而61850采用统一协议，模型具备自描述功能，可以采用统一驱动，接入时只需进行配置即可。

➢互操作性强：由于采用统一协议，不同厂家之间装置、装置与主站软件通信没有障碍。

1.261850协议组成IEC61850是一个庞大的协议体系，并非一种单纯的通信规约。

分10部分、14个文件进行阐述，协议结构如下所示：PART 1PART 2PART 3PART 4PART 5PART 6PART 7PART 7-1PART 7-2PART 7-3PART 7-4PART 8PART 9PART 9-1PART 9-2PART 10标准虽然庞大，但从工程应用的角度看，最需要关注的是PART 7，这部分集中对标准模型以及模型实现的功能进行了说明，也是本文档以下内容所关注的重点。

其它部分：1）PART1~5，主要是一些概述以及原则性的说明，可以大致了解，尤其PART1可以看下，了解61850的概况；2）PART6，讲述了对模型进行描述的语言，PART8，讲述如何通过61850实现装置与主站之间的通信、装置与装置之间的通信（GOOSE ），PART9，讲述如何通过61850上传电子式互感器合并单元采样值报文。

IEC61850规约整体介绍1.总体概念1.1 IEC61850标准制定的背景同传统的IEC60870-5-103标准相比，IEC61850不仅仅是一个单纯的通信规约，而且是数字化变电站自动化系统的标准，指导了变电站自动化的设计、开发、工程、维护等各个领域。

该标准通过对变电站自动化系统中的对象统一建模，采用面向对象技术和独立于网络结构的抽象通信服务接口，增强了设备之间的互操作性，可以在不同厂家的设备之间实现无缝连接，从而大大提高变电站自动化技术水平和安全稳定运行水平，实现完全互操作。

IEC61850解决的主要问题（1）网络通信；（2）变电站内信息共享和互操作；（3）变电站的集成与工程实施。

1.2 IEC61850重要的基本名词MMS：Manufacturing Message Specification制造报文规范GOOSE：generic object oriented substation events面向通用对象的变电站事件SV：sampled value 采样值LD：LOGICAL-DEVICE 逻辑设备，代表典型变电站功能集的实体LN：LOICAL-NODE 逻辑节点，代表典型变电站功能的实体CDC：common DATA class (DL/T860.73) 公用数据类Data：位于自动化设备中能够被读、写，有意义的结构化应用信息。

DA：data attribute数据属性，数据属性（IEC 61850-8-1）命名：LD/LN$FC$DO$DA FC：functional constraint功能约束FCDA：Functionally constrained DataAttribute功能约束数据属性互操作性：同一或不同制造商提供的两台或多台IED交换信息并用这些信息正确地配合工作的能力。

服务器：为客户提供服务或发出非请求报文的实体。

客户端：向服务器请求服务以及接收来自服务器非请求报文的实体。

IEC61850应⽤介绍1.⼊门篇⼊门篇是"IEC61850应⽤‖系列⽂章的第⼀篇，键⼈将按照⼊门篇->初级篇->提⾼篇->中级篇->深化篇->⾼级篇的顺序给⼤家介绍61850应⽤的相关知识。

本⼈技术有限，理解也不⼀定到位，如有表述有误之处，请⼴⼤⽹友指出，本⼈将持续更新本⽂，⼒争完善。

⼊门篇->初级篇->提⾼篇->中级篇->深化篇->⾼级篇《⼊门篇》⼊门篇主要介绍IEC61850的概念，同时简要介绍相关引⽤标准。

IEC61850是新⼀代的变电站⾃动化系统的国际标准国际电⼯委员会(IEC)TC57⼯作组制定的《变电站通信⽹络和系统》系列标准，是基于⽹络通信平台的变电站⾃动化系统唯⼀的国际标准。

IEC61850不限制装置逻辑功能以装置逻辑功能为基础建⽴装置模型，可根据不同逻辑功能灵活配置装置模型，便于不同设备间互访。

IEC61850规范了数据的命名、数据定义、设备⾏为、设备的⾃描述特征和通⽤配置语⾔。

与其他国际标准相⽐，IEC61850不仅局限于单纯的通信规约,⽽是数字化（智能）变电站⾃动化系统的标准，它指导了变电站⾃动化的设计、开发、⼯程、维护等各个领域。

IEC61850标准通过对变电站⾃动化系统中的对象统⼀建模，采⽤⾯向对象技术和独⽴于⽹络结构的抽象通信服务接⼝，增强了设备之间的互操作性，可以在不同⼚家的设备之间实现⽆缝连接。

IEC61850是⾄今为⽌最为完善的变电站⾃动化标准。

应⽤IEC61850标准的好处：实现通信⽆缝连接，弱化各⼚商设备型号加强设备数字化应⽤，提⾼⾃动化性能⾃定义规范化，可使⽤变电站特殊要求集成化规模增⼤，增强⽆⼈值守站可靠性减少电缆使⽤量，节约⼀/⼆次设备成本。

应⽤IEC61850标准的缺点：⽹络依赖性强，站内通信设备抗⼲扰性对设备运⾏影响增⼤。

IEC61850参考和吸收了已有的许多相关标准，其中主要有：IEC 60870-5-101远动通信协议标准；IEC 60870-5-103继电保护信息接⼝标准；UCA 2.0（Utility Communication Architecture2.0，公共事业通信体系）；ISO/IEC 9506制造商信息规范MMS（Manufacturing Message Specification）——相关标准介绍可参见论⽂（IEC61850关联标准分析/doc/3f0cffebcc22bcd127ff0c4f.html /plugin.php?id=study_download&mod=view&aid=181）。

3.1概述IEC 61850标准不仅给变电站自动化系统提供最完备的通信标准，而且能够对数字化变电站应用技术做好最大的支撑。

IEC 61850标准还运用到给变电站的自动化系统所处理的对象建立了一致的模型，这个操作主要是根据该通信标准来进行的；而且在整个过程中还需要采用相关的技术和接口，主要有面向对象技术和抽象服务通信接口（Abstract Communication），而且该接口是不依赖系统所具有的网络的结构的，同时还应用了GOOSE（Generic Object Oriented Substation Event），它是针对通用对象的，传输实时性要求高的事件；使用XML文档对装置数据内容和结构进行描述；提出SCL(Station Configuration Language)语言描述变电站配置。

目的是实现设备间的无缝连接，达到“即插即用”，“一个世界、一种技术、一个标准”是工业控制通信所追求的最终目标。

[1]下面主要从十个方面来对IEC61850标准进行相关的介绍：IEC61850—1 基本原则，对IEC61850标准的总体情况进行了简单的说明；IEC61850—2 相关专业用语的阐述；IEC61850—3 有关的规范和要求，主要有关于质量方面（是否可靠，是否可以进行维护，所用的系统是否具有可用性，是否轻便，而且安全），应该处于哪一种环境中，其他的辅助性服务有哪些，除此之外的标准和规范有什么。

IEC61850—4对于系统和工程方面所提出的要求和规范，工程方面：主要对工程实施过程中所应遵循的要求，比如参数分类、工程文件、工具等；系统方面：周期，主要包括工程交接以及交接后的支持；质量方面：主要是对这一标准实施过程中质量管理的流程。

IEC61850—5 功能和装置模型的相关概述，主要是阐述了一些概念和功能的定义，如逻辑节点的途径，逻辑通信链路，通信信息片PICOM；IEC61850—6结构语言，主要一些形式语言描述，包括装置和系统属性；IEC61850—7—1阐述了变电站和馈线设备的使用是基于什么理论知识以及采用的是什么模式运作的。
