usb wifi 原理
USB WiFi的工作原理主要包括无线电信号的接收和发送、信号的解调和调制、数据的编码和解码、和网络协议的处理。
具体步骤如下：
1. 无线电信号的接收和发送：USB WiFi设备内置了无线电收发器，可以通过天线接收和发送无线电信号。
2. 信号的解调和调制：接收到的无线电信号需要经过解调来还原为数字信号，以便于后续的处理。
发送的数字信号经过调制后转换为模拟信号进行发送。
3. 数据的编码和解码：经过调制后的模拟信号需要进行数字信号编码，将数据分割为多个数据包进行传输。
接收端会对收到的数据包进行解码还原成原始数据。
4. 网络协议的处理：USB WiFi设备内置了网络协议处理器，负责处理网络协议的相关操作，如IP地址分配、数据包拆分和组装、数据加密和解密等。
通过以上步骤，USB WiFi设备可以实现与无线网络的连接和数据传输。
用户可以通过USB接口将设备连接到计算机或其他设备上，以实现无线网络的接入和使用。
路由器和光猫上的usb接口都有什么作用路由器和光猫上的usb接口都有什么作用路由器具有判断网络地址和选择IP路径的功能，它能在多网络互联环境中，建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网，无线路由猫是一种将无线路由器与调制解调器(俗称“猫”)合二为一的产品，该产品同时具备调制解调、无线路由两大功能。
很多朋友不清楚路由器和光猫上的usb接口都有什么作用，下面通过本文给大家介绍下，感兴趣的朋友一起看看吧路由器和光猫usb接口作用：1、用来充电给手机等供电用的;2、用作网络打印机;3、可以外接USB移动硬盘实现网络共享的，BT下载等;4、连接3G/4G USB无线上网卡，提供无线3G/4G接入…等，当然以后随着网络更新，和设备更新，可以支持更先进的无线网络。
5、其实还可以拿来刷路由器自身系统，实现更强大的功能!相关阅读：路由器安全特性关键点由于路由器是网络中比较关键的设备，针对网络存在的各种安全隐患，路由器必须具有如下的安全特性：(1)可靠性与线路安全可靠性要求是针对故障恢复和负载能力而提出来的。
对于路由器来说，可靠性主要体现在接口故障和网络流量增大两种情况下，为此，备份是路由器不可或缺的手段之一。
当主接口出现故障时，备份接口自动投入工作，保证网络的正常运行。
当网络流量增大时，备份接口又可承当负载分担的任务。
(2)身份认证路由器中的身份认证主要包括访问路由器时的身份认证、对端路由器的身份认证和路由信息的身份认证。
(3)访问控制对于路由器的访问控制，需要进行口令的分级保护。
有基于IP地址的访问控制和基于用户的访问控制。
(4)信息隐藏与对端通信时，不一定需要用真实身份进行通信。
通过地址转换，可以做到隐藏网内地址，只以公共地址的方式访问外部网络。
除了由内部网络首先发起的连接，网外用户不能通过地址转换直接访问网内资源。
(5)数据加密为了避免因为数据窃听而造成的信息泄漏，有必要对所传输的信息进行加密，只有与之通信的对端才能对此密文进行解密。

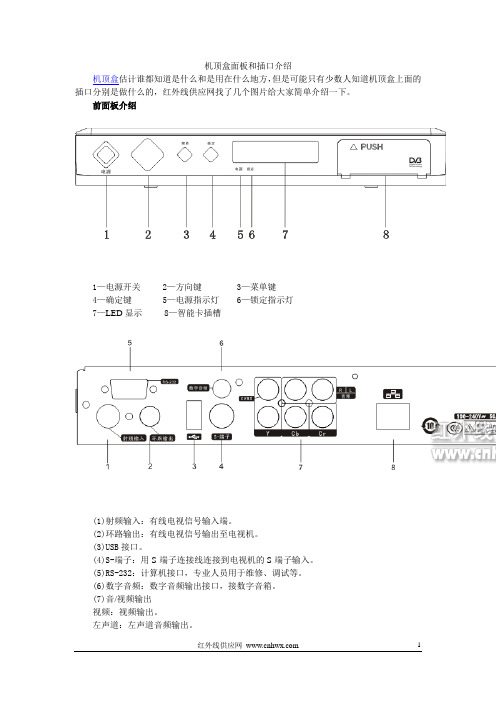

机顶盒面板和插口介绍
机顶盒估计谁都知道是什么和是用在什么地方，但是可能只有少数人知道机顶盒上面的插口分别是做什么的，红外线供应网找了几个图片给大家简单介绍一下。
前面板介绍
1—电源开关 2—方向键 3—菜单键
4—确定键 5—电源指示灯6—锁定指示灯
7—LED显示 8—智能卡插槽
(1)射频输入：有线电视信号输入端。
(2)环路输出：有线电视信号输出至电视机。
(3)USB接口。
(4)S-端子：用S-端子连接线连接到电视机的S-端子输入。
(5)RS-232：计算机接口，专业人员用于维修、调试等。
(6)数字音频：数字音频输出接口，接数字音箱。
(7)音/视频输出
视频：视频输出。
左声道：左声道音频输出。
右声道：右声道音频输出。
Y（绿）：亮度分量。
Cb（蓝）：色度之蓝色分量。
Cr（红）：色度之红色分量。
(8)网络接口。
说明：1、对于音视频连接线只要把不同颜色的接头插入对应颜色的端口即可。
2、打开电视机与机顶盒电源，并把电视机切换到A V视频输入模式。
电视盒子接口都有什么用？沙发管家详析，带你飞！随着智能电视盒子在影音功能、娱乐体验的日益复杂，中高端智能电视盒子搭载丰富的接口，这些看似简单而且功能也一目了然的接口你真的了解他们吗？例如USB接口除了扩展移动存储，还可以进行USB无线设备扩展，HDMI除了接电视还可以通过AV功放解码多声道音轨，AV接口还可以通过红白接口外接音箱……HDMI 接口在1080P的高清年代，HDMI发展非常迅速，不过在那个时代以HDMI 1.4版为主，中间历经4K分辨率发展HDMI 1.4依旧是主角，而从2016年下半年的ULTRA 4K年代，HDMI 2.0开始大面积爆发，所有今年新上市的智能电视盒子均搭载HDMI 2.0接口。
HDMI 2.0比HDMI 1.4有着更大带宽，前者为18Gbps,后者为10.2Gbps,能够传输4K@60P、32声道音轨，支持最高1536KHz的音频采样率，并且在功能扩展方面更加丰富。
无论是2.0还是1.4版本的HDMI接口，平时我们使用最多的莫过于外接电视同时传输视频和音频信号(由于电视只有左右立体声系统，所以此时只有左右声效果)，其实只要片源记录了高清影片和高清音轨，HDMI接口最高能够支持4K分辨率传输以及7.1环绕(或者杜比全景声)的音轨信息，可以给到后端AV功能解码输出一路HDMI到显示设备，并且解码环绕声音轨输出到最高为7.1的家庭影院系统，从而带来更加沉浸的影音体验。
光纤音频有一些比较旧的AV功放不带HDMI输入，但是我们也想感受下环绕声效如何是好呢？这时我们可以通过光纤音频输出到AV功放进行解码音频，而且光纤音频传输得益于光纤的特性抗干扰能力更强，特别是影音发烧友的挚爱，但是唯一不好的是光纤音频只能传输最高为5.1通道的音频信号，而同时兼具了HDMI和光纤音频的智能电视盒子的另外一大优势则是，我们可以通过HDMI输出视频到电视，将电视静音，光纤音频传输音轨信息到AV功放进行解码，从而实现音画分离，无论是画质还是音质都更为纯净。
USB主机接口在机顶盒上的设计与实现当前,伴随着USB(通用串行总线)技术在PC领域的日益成熟,移动数据的交换和存储成为近年来IT行业的一个热点,USB既是数据交换的媒介,又是控制数据交换的核心机制。
而随着USB应用领域的扩展,业界迫切的期望把USB应用到非PC应用领域,即嵌入式领域。
因此,实现嵌入式USB主机(USB Host)接口成为了当今电子世界中的热门话题。
正是在这样的背景和趋势下,本文探讨了怎样在多媒体数字机顶盒系统中,实现嵌入式USB主机接口,完成机顶盒系统与U盘大容量的,快速的数据交换,满足机顶盒作为一种真正的多媒体平台的要求。
本文首先对数字电视原理、数字机顶盒及USB总线协议进行了概述,包括USB总线拓扑结构,USB通信原理和USB设备与主机等几个方面,同时对当前USB主机接口设计的两种研究方法进行了对比分析:(1)USB主机控制器+CPU,(2)(USB主机控制器+MCU)+CPU,综合考虑两种方案之后,采用方案2来实现USB主机接口。
其次,本文阐述了USB主机接口芯片的选型原则,选用CYPRESS公司的SL811HS作为主机控制芯片,构建了MCU+SL811HS 主机控制芯片+双端口RAM的实验模型,完成了系统硬件设计,并对部分芯片进行了详细的说明;接下来,着重探讨了系统的软件设计实现,这是整个系统设计的重点和难点。
分别完成了主机控制器驱动程序,精简后的USB核心驱动程序,针对本系统设备U盘,实现了裁减后的MASS STORAGE协议,并建立了简易的FAT文件系统,完成后的USB主机系统可以实现对U盘文件的读写操作。
最后,对设计出来的USB 主机接口硬件电路和相应的驱动系统进行了测试与评估,着重分析了测试的方法和测试指标以及测试的结果,各种参数都达到了预期的设计要求。
同时对整个项目研究过程中碰到的问题进行了思考,为以后更深入的研究提出了许多建议;文章的结尾总结了全文,探讨了该主机接口在机项盒上相关的上层应用,并对该USB HOST接口在嵌入式领域中更广泛的应用作了展望。
机顶盒上的USB口有啥用
现在我们看电视时都会装一个机顶盒，有了机顶盒子我们才能收看到电视节目，机顶盒指用来增强或扩展bai电视机功du能的一种信息设备，zhi由于人们通常将dao它放在电视机的上面，所以又被称为机顶盒或顶置盒。
数字电视机顶盒是将数字电视信号转换成模拟信号的变换设备，可以给电视用户提供高质量的电视节目。
数字机顶盒可以支持几乎所有的广播和交互式多媒体应用，包括收看普通电视节目、数字加密电视节目、点播多媒体节目和信息、电子节目指南(EPG)、收发电子邮件、因特网浏览、网上购物、远程教育等。
那么很多人都会留意到我们机顶盒子后面会有几个USB的口子，这个USB口究竟是用来干什么的，这个相信10个人9个不懂，一般人真没用过，今天就跟大家讲一下，以后别再摆设了。
让我们看看是什么吧。
相信家里装有机顶盒的朋友们都疑惑，机顶盒子后面的USB口是干什么的？
首先第一个作用就是可以用来插U盘了，这样可以直接播放其中的bai视频、照片、PPT等文件或为电视安装智能应用（APP软件），因为有些电视不能直接装APP那么我们就可以借助这个USB口插入U 盘进行安装。
如果家里用的是智能电视的话，我们还可以在机顶盒的USB口上连接鼠标、手柄等外接设备，感受体验大屏的多样玩法。
最后的作用就是USB接口还可以连接手机等设备为其充电，以上就是电视机顶盒USB插口的所有用法了。
Q1是一款维盟智能WIFI 路由机顶盒，是基于Android 操作系统，搭载了Wayos 独有系统的机顶盒（电视盒），内置路由功能，默认AP 模式，支持无线功能，一机多用。
除了具备传统的电视盒看电视和视频功能，智能机顶盒可配合维盟融合网关，为酒店和公寓环境定制开机模块，直播系统，视频点播，酒店服务，智慧应用等功能。
产品简介功能特色自定义欢迎画面可自定义欢迎界面，以及背景音乐，增加营销能力，提升品牌关注度自定义页面酒店ITV 平台主页电视直播可通过后台对节目进行分组和节目进行重排；让您不错过任何精彩节目画面；切台速度平均不超过2s，所有画面清晰稳定.IPTV 首页功能展示(直播,视频点播,酒店服务,智慧应用,其它设置等)基础视频服务：集成互联网媒体内容，包括电视看点（直播），电影、电视剧、综艺、动漫、体育等视频点播；同时，具备酒店自制媒体频道，满足酒店自办节目需求。
视频直播支持免费和收费电影点播功能.热门电影推荐.实现“想看什么就看什么，想什么时候看就什么时候看”的人性化服务.影片播放过程中，可以使用拖动进度条、暂停、切换字幕、切换音轨等功能。
中途退出影片播放，系统会自动记录播放时间，在下次进入播放该影片后会提醒继续播放或重新从头播放。
超清网络视频机顶盒拥有4K10-bits H.265/H.264硬件解码，输出真4K画质，和家人朋友共享视觉盛宴。
机顶盒支持支持高清及超高清解码支持3D解码（H.264/AVC H.265/HEVC、码流不低于60Mbps）无线功能运行2.4G频段，提供300Mbps无线传输速率，为客户带来全新的高速无线网络体验。
多种工作方式：AP模式、网关模式、中继/桥接模式，满足不同的无线需求（默认AP模式）。
无需另外部署无线AP设备.自带安全审计，自动为酒店提供无线WIFI信号，方便智能终端（PAD、手机）及笔记本接入，无线网络更加灵活，可随时随地上网、追剧、移动办公。
AC集中统一管理平台,集中下发配置支持维盟AC集中管理，统一下发配置，并可智能实现用户数量、流量无线信号有效均衡等,从而使大规模组网及维护变得更加简单、快捷、人性化。
有线电视机顶盒的通信接口与外部设备连接有线电视机顶盒是人们在家中享受高清电视节目、互联网服务和多媒体娱乐的重要设备之一。
它通过一个特定的通信接口和外部设备连接，以实现视频、音频和数据的传输和交互。
本文将详细介绍有线电视机顶盒的通信接口，包括HDMI、USB、Ethernet、Wi-Fi等，并介绍它们分别与外部设备的连接方式和功能。
同时，本文还将探讨有线电视机顶盒通信接口的发展趋势和应用前景。
首先是HDMI（High-Definition Multimedia Interface）接口，它是一种高清数字音视频接口，能够传输高清视频和无损音频信号。
有线电视机顶盒通常会配备一个或多个HDMI接口，用户可以通过HDMI线缆将机顶盒与电视或投影仪连接。
HDMI接口具有高带宽和高质量的传输特性，能够满足高清电视信号的传输需求，同时支持多通道音频输出。
通过HDMI接口连接，用户可以享受到高品质的高清电视节目和影音娱乐。
除了HDMI接口，有线电视机顶盒还常常配置了USB（Universal Serial Bus）接口。
USB接口是一种通用的外部设备连接接口，能够实现数据传输和设备充电功能。
用户可以通过USB接口连接硬盘、U盘、键盘、鼠标等外部存储设备和输入设备，以便在机顶盒上播放存储在外部设备上的媒体文件、访问互联网等。
USB 接口的高速传输和广泛兼容性使得用户可以方便地扩展机顶盒的功能和使用。
有线电视机顶盒还常常具备Ethernet（以太网）接口。
Ethernet接口是用于计算机网络的一种标准接口，通过它可以将机顶盒与路由器或局域网连接，实现互联网访问功能。
用户可以通过有线电视机顶盒连接到家庭网络，使用各种网络应用和在线娱乐服务。
Ethernet接口的高速传输和稳定性使得用户可以畅快地观看网络视频、下载软件等。
此外，Wi-Fi接口也是有线电视机顶盒常见的通信接口之一。
Wi-Fi接口允许无线连接，使用户可以方便地将机顶盒连接到家庭无线网络。
USB OTG接口模块在数字机顶盒中的研究作为USB2.0的补充规范,近几年来USB OTG技术也逐渐发展了起来,方便了在没有PC机的情况下,嵌入式设备间的数据传送。
而作为数字电视终端接收系统的机顶盒,一方面它的传统存储介质(如flash、EEPROM等)已不能满足新的业务需求。
需要设法扩展如硬盘、U盘、Compact Flash磁盘等外接存储媒介。
另一方面,机顶盒也不再是一个独立的终端设备,需要与其他设备(IPBOX)进行高速通信在特定环境下协同工作完成任务。
针对这一需要,本文在研究了国内外目前USB OTG设计方面的最新进展和相关产品的基础上,探讨了一种针对机顶盒应用的USB OTG接口方案,包括软、硬件的支持。
使机顶盒在一次会话过程中,主/从设备身份可以发生更换。
作为主设备时能够访问USB外设移动存储设备U盘,对U盘的文件进行读,写,删除,创建,打开。
作为从设备时能支持现有USB标准,并响应主设备的指示,完成相应任务。
从开通三条通道(上行一条,下行两条),以Bulk方式传输数据。
本文首先阐述了该方案所依据的技术背景,包括USB拓扑结构、标准规范以及OTG补充协议内容。
然后结合机顶盒系统需求讨论了OTG功能、通信机制等在本研究中的应用,接着分章节详细介绍了系统的软硬件设计。
硬件方面首先介绍了所选用的主要芯片和电路整体架构,并详细叙述支持OTG补充协议的外围监控电路的设计。
软件方面,首先介绍了程序的整体架构及OTG补充协议栈的设计,最为核心的是SRP和HNP协议的通信转换控制。
接着分别介绍了模块在OTG协议栈的控制下分别以主/从设备工作时的程序设计,包括软件的层次、文件系统设计、USB驱动程序以及相应寄存器设置等。
最后分析了系统运行的结果,通过进一步测试对性能作出了相应的改善,并列出图表进行了比较。
通过实际调试和测试,验证了各项功能。
实验结果表明,此USB OTG模块能保证长时间持续而稳定的高速度工作。
