暨南大学电子技术基础2010—2020年考研真题
- 格式:pdf
- 大小:11.66 MB
- 文档页数:51
1
2019年招收攻读硕士学位研究生入学考试试题
******************************************************************************************** 招生专业与代码:光学工程(080300)
研究方向:
考试科目名称:(820)数字电子技术 考生注意:所有答案必须写在答题纸(卷)上,写在本试题上一律不给分。
一、单项选择题(共10小题,每小题3分,共30分)
1. 下列几种A/D 转换器中,转换速度最快的是( )。
A 、并行A/D 转换器
B 、计数型A/D 转换器
C 、逐次渐进型A/
D 转换器 D 、双积分A/D 转换器
2.以下式子中不正确的是( )
A .1•A =A
B .A +A=A
C .B A B A +=+
D .1+A =1
3.已知某触发器的特性表如下(A 、B 为触发器的输入)其输出信号的逻辑表达式为( )。
A
B Q n+1 说明 0
0 Q n 保持 0
1 0 置0 1
0 1 置1 1 1 Q n 翻转
A . Q n+1 =A B. n n 1n Q A Q A Q +=+ C. n n 1n Q
B Q A Q +=+ D. Q n+1 = B
4. 8线—3线优先编码器的输入为I 0—I 7 ,当有效输入优先级别最高为I 5时,其输出012Y Y Y ••的值是( )。
A .111 B. 010 C. 000 D. 101
考试科目: 数字电子技术 共 4 页,第 1 页。
2017年招收攻读硕士学位研究生入学考试试题******************************************************************************************** 学科、专业名称:080902电路与系统、080903微电子学与固体电子学、081001 通信与信息系统、081002 信号与信息处理、085208电子与通信工程(专业学位)研究方向:各方向考试科目名称:823 电子技术基础一、简答题(共4小题,每小题5分,共20分)1. 电路如图1所示。
(1)电路实现什么功能?(2)以下三种情况下,输出电压的平均值将分别怎样变化?(a)二极管D1开路;(b)二极管D1短路;(c)负载R L开路。
图12. 现有一个输出电阻为R O的放大电路,正常工作情况下,测得负载开路时的输出电压有效值为U O,接上负载R L后,测得其输出电压有效值为0.5U O,则此电路的输出电阻R O与负载R L之间存在怎样的关系?3. 电路如图2所示。
C1为耦合电容,C2、C3为旁路电容。
其中,T1和T2分别构成了什么接法的放大电路?判断电路是否可能产生正弦波振荡,简述原因。
若能产生正弦波振荡,说明石英晶体在电路中呈容性、感性还是纯阻性?A1u OA27VR1R2R3+15V12V10kΩu IR4200Ω10kΩ10kΩR51kΩD1D2D Z图2 图34. 图3电路中,已知A1、A2均为理想运算放大器,其输出电压的两个极限值为±14V。
说明电路实现什么功能?并画出其电压传输特性曲线。
考试科目:823 电子技术基础共 4 页,第 2 页4. 差分放大电路如图7所示。
设晶体管T 1、T 2特性参数相同,且β=50,r be =1 k Ω。
计算:(1)差模电压放大倍数I2I1Ou u u A ud -=;(2)差模输入电阻R id ; (3)输出电阻R od 。

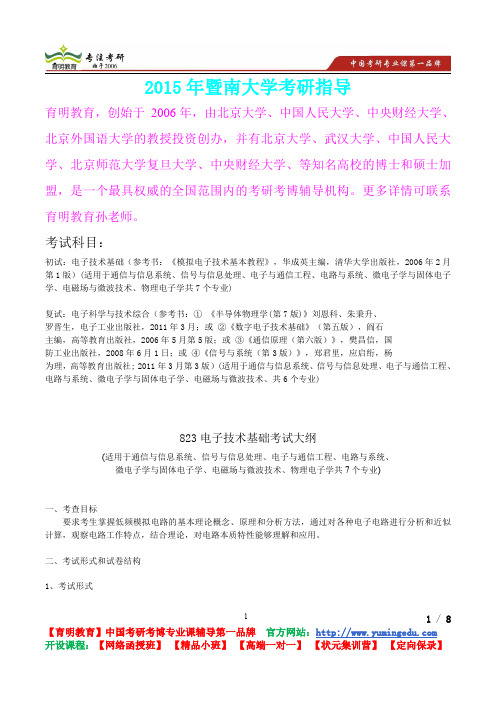

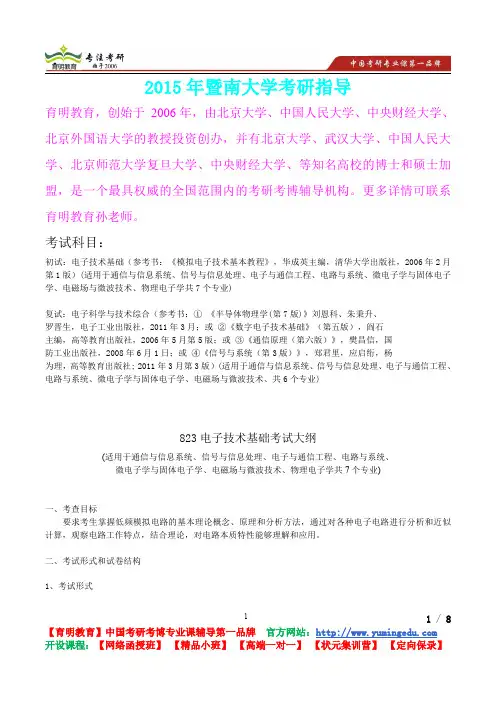

1/8【育明教育】中国考研考博专业课辅导第一品牌官方网站: 12015年暨南大学考研指导育明教育,创始于2006年,由北京大学、中国人民大学、中央财经大学、北京外国语大学的教授投资创办,并有北京大学、武汉大学、中国人民大学、北京师范大学复旦大学、中央财经大学、等知名高校的博士和硕士加盟,是一个最具权威的全国范围内的考研考博辅导机构。
更多详情可联系育明教育孙老师。
考试科目:初试:电子技术基础(参考书:《模拟电子技术基本教程》,华成英主编,清华大学出版社,2006年2月第1版)(适用于通信与信息系统、信号与信息处理、电子与通信工程、电路与系统、微电子学与固体电子学、电磁场与微波技术、物理电子学共7个专业)复试:电子科学与技术综合(参考书:①《半导体物理学(第7版)》刘恩科、朱秉升、罗晋生,电子工业出版社,2011年3月;或②《数字电子技术基础》(第五版),阎石主编,高等教育出版社,2006年5月第5版;或③《通信原理(第六版)》,樊昌信,国防工业出版社,2008年6月1日;或④《信号与系统(第3版)》,郑君里,应启绗,杨为理,高等教育出版社;2011年3月第3版)(适用于通信与信息系统、信号与信息处理、电子与通信工程、电路与系统、微电子学与固体电子学、电磁场与微波技术、共6个专业)823电子技术基础考试大纲(适用于通信与信息系统、信号与信息处理、电子与通信工程、电路与系统、微电子学与固体电子学、电磁场与微波技术、物理电子学共7个专业)一、考查目标要求考生掌握低频模拟电路的基本理论概念、原理和分析方法,通过对各种电子电路进行分析和近似计算,观察电路工作特点,结合理论,对电路本质特性能够理解和应用。
二、考试形式和试卷结构1、考试形式2/8【育明教育】中国考研考博专业课辅导第一品牌官方网站: 2试卷满分为150分,考试时间为180分钟,答题方式为闭卷笔试2、试卷结构(1)题型结构一、简答题。
(共20分)二、分析计算题(共60分)三、设计题(共40分)四、综合题(共30分)(2)内容结构1、集成运放及其基本应用(约25分)2、半导体二极管及其基本应用电路(约5分)3、晶体三极管及其基本放大电路(约15分)4、场效应管及其基本放大电路(约15分)5、集成运算放大电路(约25分)6、放大电路中的反馈(约30分)7、信号的运算和滤波(约15分)8、波形的发生与变换电路(约15分)9、直流电源(约5分)三、考查范围1、集成运放及其基本应用放大的概念和放大电路的性能指标,集成运算放大电路,理想运放组成的基本运算电路(比例运算电路,加减运算电路,积分运算电路和微分运算电路),理想运放组成的电压比较器(单限比较器,滞回比较器)2、半导体二极管及其基本应用电路半导体基础知识,半导体二极管及其基本应用电路,稳压二极管及其基本应用电路3、晶体三极管及其基本放大电路晶体三极管及其放大电路的组成原则和基本分析方法(图解法,等效电路法),晶体管放大电路的三种接法,放大电路的频率响应4、场效应管及其基本放大电路场效应管(结型场效应管,绝缘栅型场效应管),场效应管的主要参数,场效应管与晶体管的比较,场效应管基本放大电路(场效应管放大电路静态工作点的设置,场效应管的交流等效模型,共源放大电路的动态分析,共漏放大电路的动态分析)5、集成运算放大电路多级放大电路的耦合方式及其频率响应,集成运算放大电路简介(集成运放的电路特点,集成运放的方框图),差分放大电路(直接耦合放大电路的零点漂移现象,基本差分放大电路,具有恒流源的差分放大电路,差分放大电路的四种接法),各种类型功率放大电路,电流源(基本电流源电路,多路电流源,改进型电流源,以电流源作为有缘负载的放大电路),集成运放原理电路,集成运放的主要技术指标和集3/8【育明教育】中国考研考博专业课辅导第一品牌官方网站: 3成运放的种类,集成运放的使用注意事项6、放大电路中的反馈反馈的基本概念及判断方法,交流负反馈的四种组态,负反馈放大电路的方框图及一般表达式,深度负反馈放大电路放大倍数的分析,负反馈对放大电路性能的影响,负反馈放大电路的自激振荡及消除方法,放大电路中的正反馈7、信号的运算和滤波运算电路(对数运算和指数运算电路,实现逆运算的方法),模拟乘法器简介和在运算电路中的应用,了解有源滤波器8、波形的发生与变换电路正弦波振荡电路(RC 正弦振荡电路,LC 正弦波振荡电路,石英晶体正弦波振荡电路),非正弦波发生电路(矩形波发生电路,三角波发生电路,锯齿波发生电路,压控振荡器),波形变换电路(三角波—锯齿波变换电路,三角波—正弦波变换电路)9、直流电源直流稳压电源的组成及各部分的作用,单相整流电路(半波整流电路,桥式整流电路),滤波电路,稳压管稳压电路,线性稳压电路,开关型稳压电路4/8【育明教育】中国考研考博专业课辅导第一品牌官方网站: 4手持一本《中国近现代思想史》,目光随着字面有序移动,渐渐惺忪的眼睛时睁时合,思维的运转已经不觉缓慢下来……这就是雨琪现在的读书状态。
2019年招收攻读硕士学位研究生入学考试试题********************************************************************************************招生专业与代码:光学工程(080300) 研究方向: 考试科目名称:(820)数字电子技术考生注意:所有答案必须写在答题纸(卷)上,写在本试题上一律不给分。
一、单项选择题(共10小题,每小题3分,共30分)1. 下列几种A/D 转换器中,转换速度最快的是( )。
A 、并行A/D 转换器B 、计数型A/D 转换器C 、逐次渐进型A/D 转换器 D 、双积分A/D 转换器2.以下式子中不正确的是( )A .1•A =AB .A +A=AC .B A B A +=+D .1+A =1 3.已知某触发器的特性表如下(A 、B 为触发器的输入)其输出信号的逻辑表达式为( )。
A B Q n+1 说明 0 0 Q n 保持 0 1 0 置0 1 0 1 置1 11Q n翻转A . Q n+1 =A B. n n 1n Q A Q A Q +=+ C. n n 1n QB Q A Q +=+ D. Q n+1 = B4. 8线—3线优先编码器的输入为I 0—I 7 ,当有效输入优先级别最高为I 5时,其输出012Y Y Y ••的值是( )。
A .111 B. 010 C. 000 D. 101考试科目: 数字电子技术 共 4 页,第 1 页5.电路如下图(图中为下降沿Jk触发器),触发器当前状态Q3 Q2 Q1为“011”,请问时钟作用下,触发器下一状态Q3 Q2 Q1为()A.“110” B.“100” C.“010” D.“000”6.有符号位二进制数的原码为(11101),则对应的十进制为()。
A、-29B、+29C、-13D、+137.十六路数据选择器的地址输入(选择控制)端有()个。
2023年暨南大学《823 电子技术基础》考研真题四、计算题(共4小题,每小题15分,共60分)1.如图所示电路中,各晶体管的参数相同,其中β=50,U BE=0.7V,r bb’=200Ω,稳压管的稳压值为5V,R p滑动端处于中间位置,其他参数见图。
(1)计算静态工作点参数I CQ1、I CQ2及静态时U OQ的值;(2)计算差模电压放大倍数A d、差模输入电阻R id及差模输出电阻R od的值。
2.如图所示电路中,已知晶体管的U BE=0.7V,β=100,r bb’=100Ω,C ob=0.5pF,fβ=100MHz,R s=100Ω。
(1)估算下限截止频率f L和上限截止频率f H;(2)写出整个频率范围内A us的表达式;(3)画出A us的波特图。
3.如图所示电路中,已知R w1,R w2的滑动端均位于中点,R1=50kΩ,C=0.01μF,稳压管的稳压值为6V。
(1)画出u o1和u o2的波形,标明幅值和周期;(2)当R w1的滑动端向右移时,u o1和u o2的幅值和周期分别如何变化;(3)当R w2的滑动端向右移时,u o1和u o2的幅值和周期分别如何变化;(4)为了仅使u o2的幅值增大,应如何调节电位器?为了仅使u o2的周期增大,应如何调节电位器?为了使u o2的幅值和周期同时增大,应如何调节电位器?为了使u o2的幅值增大而周期减小,应如何调节电位器?4.在图示电路中,已知二极管的导通电压是U D=0.7V,晶体管导通时|U BE|=0.7V,T2管的发射极静态电位U EQ=0V,T2和T4管的饱和管压降|U CES|=2V,试问:(1)T1、T3、T5管基极的静态电位各是多少?(2)R2=10kΩ,R3=100Ω,若T1和T3管基极静态电流可忽略不计,则T5管集电极静态电流为多少?(3)若R3短路会产生什么现象?(4)负载上可能获得的最大输出功率P om和效率η各约为多少?(5)T2和T4管的最大集电极电流、最大管压降和集电极最大功耗各为多少?。

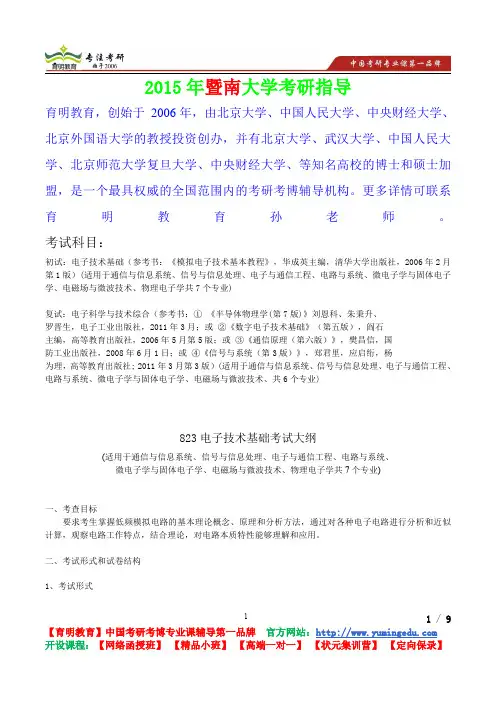

1/9【育明教育】中国考研考博专业课辅导第一品牌官方网站: 12015年暨南大学考研指导育明教育,创始于2006年,由北京大学、中国人民大学、中央财经大学、北京外国语大学的教授投资创办,并有北京大学、武汉大学、中国人民大学、北京师范大学复旦大学、中央财经大学、等知名高校的博士和硕士加盟,是一个最具权威的全国范围内的考研考博辅导机构。
更多详情可联系育明教育孙老师。
考试科目:初试:电子技术基础(参考书:《模拟电子技术基本教程》,华成英主编,清华大学出版社,2006年2月第1版)(适用于通信与信息系统、信号与信息处理、电子与通信工程、电路与系统、微电子学与固体电子学、电磁场与微波技术、物理电子学共7个专业)复试:电子科学与技术综合(参考书:①《半导体物理学(第7版)》刘恩科、朱秉升、罗晋生,电子工业出版社,2011年3月;或②《数字电子技术基础》(第五版),阎石主编,高等教育出版社,2006年5月第5版;或③《通信原理(第六版)》,樊昌信,国防工业出版社,2008年6月1日;或④《信号与系统(第3版)》,郑君里,应启绗,杨为理,高等教育出版社;2011年3月第3版)(适用于通信与信息系统、信号与信息处理、电子与通信工程、电路与系统、微电子学与固体电子学、电磁场与微波技术、共6个专业)823电子技术基础考试大纲(适用于通信与信息系统、信号与信息处理、电子与通信工程、电路与系统、微电子学与固体电子学、电磁场与微波技术、物理电子学共7个专业)一、考查目标要求考生掌握低频模拟电路的基本理论概念、原理和分析方法,通过对各种电子电路进行分析和近似计算,观察电路工作特点,结合理论,对电路本质特性能够理解和应用。
二、考试形式和试卷结构1、考试形式2/9【育明教育】中国考研考博专业课辅导第一品牌官方网站: 2试卷满分为150分,考试时间为180分钟,答题方式为闭卷笔试2、试卷结构(1)题型结构一、简答题。
(共20分)二、分析计算题(共60分)三、设计题(共40分)四、综合题(共30分)(2)内容结构1、集成运放及其基本应用(约25分)2、半导体二极管及其基本应用电路(约5分)3、晶体三极管及其基本放大电路(约15分)4、场效应管及其基本放大电路(约15分)5、集成运算放大电路(约25分)6、放大电路中的反馈(约30分)7、信号的运算和滤波(约15分)8、波形的发生与变换电路(约15分)9、直流电源(约5分)三、考查范围1、集成运放及其基本应用放大的概念和放大电路的性能指标,集成运算放大电路,理想运放组成的基本运算电路(比例运算电路,加减运算电路,积分运算电路和微分运算电路),理想运放组成的电压比较器(单限比较器,滞回比较器)2、半导体二极管及其基本应用电路半导体基础知识,半导体二极管及其基本应用电路,稳压二极管及其基本应用电路3、晶体三极管及其基本放大电路晶体三极管及其放大电路的组成原则和基本分析方法(图解法,等效电路法),晶体管放大电路的三种接法,放大电路的频率响应4、场效应管及其基本放大电路场效应管(结型场效应管,绝缘栅型场效应管),场效应管的主要参数,场效应管与晶体管的比较,场效应管基本放大电路(场效应管放大电路静态工作点的设置,场效应管的交流等效模型,共源放大电路的动态分析,共漏放大电路的动态分析)5、集成运算放大电路多级放大电路的耦合方式及其频率响应,集成运算放大电路简介(集成运放的电路特点,集成运放的方框图),差分放大电路(直接耦合放大电路的零点漂移现象,基本差分放大电路,具有恒流源的差分放大电路,差分放大电路的四种接法),各种类型功率放大电路,电流源(基本电流源电路,多路电流源,改进型电流源,以电流源作为有缘负载的放大电路),集成运放原理电路,集成运放的主要技术指标和集3/9【育明教育】中国考研考博专业课辅导第一品牌官方网站: 3成运放的种类,集成运放的使用注意事项6、放大电路中的反馈反馈的基本概念及判断方法,交流负反馈的四种组态,负反馈放大电路的方框图及一般表达式,深度负反馈放大电路放大倍数的分析,负反馈对放大电路性能的影响,负反馈放大电路的自激振荡及消除方法,放大电路中的正反馈7、信号的运算和滤波运算电路(对数运算和指数运算电路,实现逆运算的方法),模拟乘法器简介和在运算电路中的应用,了解有源滤波器8、波形的发生与变换电路正弦波振荡电路(RC 正弦振荡电路,LC 正弦波振荡电路,石英晶体正弦波振荡电路),非正弦波发生电路(矩形波发生电路,三角波发生电路,锯齿波发生电路,压控振荡器),波形变换电路(三角波—锯齿波变换电路,三角波—正弦波变换电路)9、直流电源直流稳压电源的组成及各部分的作用,单相整流电路(半波整流电路,桥式整流电路),滤波电路,稳压管稳压电路,线性稳压电路,开关型稳压电路这里所指的捷径并不是“速成班”、“点金法”,而是合理步骤,让你能够达到“事半功倍”。
暨南大学2013年招收攻读硕士学位研究生入学考试(电子技术基础)试题考试科目名称:823 电子技术基础考生注意:所有答案必须写在答题纸(卷)上,写在本试题上一律不给分一、简答题(共4小题,每小题5分,共20分)1. 画出直流稳压电源的方框图,简述各部分的作用。
2. 简述共集放大电路和共基放大电路的主要动态特性。
3. 交流负反馈分为哪四种组态?它们各对放大电路性能有哪些影响?4. 已知某负反馈放大电路的基本放大电路由多级共射放大电路级连而成。
开环放大倍数的幅频特性如图1所示。
写出开环放大倍数∙A的表达式。
若负反馈网络为纯电阻网络,且反馈系数的大小01.0||=∙F,则电路是否会产生自激振荡?简述原因。
图1二、分析计算题(共8小题,共60分)1. (6分)图2所示电路中,已知V CC=15V,R L=4Ω,T1和T2管的饱和管压降|U CES|=3V,输入电压足够大。
求:每只管子可能承受的最大管压降|U CEmax|、每只管子的最大功耗P Tmax以及电路的效率η。
图2 图32. (6分)已知图3所示电路中稳压管的稳定电压U Z=5V,最小稳定电流I Zmin=6mA,最大稳定电流I Zmax =26mA。
分别计算U I为10V、18V两种情况下输出电压U O的值;若U I=40V时负载开路,则会出现什么现象? 为什么?3.(6分)电路如图4所示,场效应管的夹断电压U GS(off)= -3V,饱和漏极电流I DSS =3mA。
为保证负载电阻R L上的电流为恒流,R L的最大值为多少?图4 图54.(6分)推导图5所示电路的传递函数,写出其截止频率的表达式;并指出它属于哪种类型的滤波电路。
5.(8分)电路如图6所示,已知场效应管的低频跨导为g m。
求出uA、R i和R o的表达式;并指出R g3的作用。
图66.(8分)图7电路中采用了哪种组态的负反馈?计算反馈系数和电压放大倍数。
R b1R b2R cR e2C eC 2C 1u iR LR e1+V CCu o图7 图87.(10分)电路如图8所示。
