2010暨南大学电子技术基础考题

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。

这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。

P型半导体是在本征半导体中掺入极微量的三价元素组成的。

这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。

2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。

三极管对外引出的电极分别是发射极、基极和集电极。

3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。

4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。

扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。

空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN 结形成。

5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。

检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化。

6、单极型晶体管又称为场效应（MOS）管。

其导电沟道分有N沟道和P沟道。

7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。

8、MOS管在不使用时应避免栅极悬空，务必将各电极短接。

二、判断正误：（每小题1分，共10分）1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。

（错）2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。

电子技术基础与技能考试题（附答案）一、单选题（共46题，每题1分，共46分）1.温度影响了放大电路中()的参数，从而使静态工作点不稳定。

A、三极管B、电阻C、电容D、电源正确答案：A2.要七段共阳数码管要显示字母b，则abcdefg分别为A、1101111B、0110000C、0010000D、1010000正确答案：B3.常用的74××系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案：A4.十进制数126转换为二进制数为A、1111110B、1111010C、1111101D、1101110正确答案：A5.单相整流电路实现整流是利用二极管的A、稳压特性B、光电特性C、单向导电性D、变容特性正确答案：C6.接成二十九进制计数器需要的同步十进制计数器74160的片数为A、1B、2C、3D、4正确答案：B7.在三个输入量只有1个为1或3个全为1时，输出为1，实现这一功能的组合逻辑电路是A、加法器B、数据比较器C、编码器D、奇校验器正确答案：D8.在相同的时钟脉冲作用下，同步计数器与异步计数器比较，前者的工作速度A、较快B、较慢C、一样D、不确定正确答案：A9.下列触发器中，没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案：C10.下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。

正确答案：B11.74LS161是()进制加计数器。

A、异步、十六B、同步、十六C、异步、二D、同步、二正确答案：B12.若使主从JK触发器的输出状态由1变为0，则应使A、1→0时，JK=10B、1→0时，JK=01C、0→1时，JK=10D、0→1时，JK=01正确答案：B13.CT74LS194工作时，应在电源VCC和地之间接入A、电阻B、电感C、电容D、无正确答案：C14.以下关于理想集成运放的各种表述中，错误的是A、开环共模电压放大倍数无穷大B、共模抑制比无穷大C、线性应用时，有“虚短”概念D、线性应用时，有“虚断”概念正确答案：A15.在钟控同步RS触发器中，当RS取值不同时，则Q=A、RB、1C、SD、0正确答案：C16.模拟信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案：B17.下列不属于组合逻辑电路的有A、数据分配器B、计数器C、编码器D、译码器正确答案：B18.二极管正极电位为9V，负极电位为5V，则该管处于A、正偏B、零偏C、击穿D、反偏正确答案：A19.主从JK触发器的初态为0，JK=11时，经过2n+1个触发脉冲后，输出状态为A、在0、1间翻转，最后为1B、在0、1间翻转，最后为0C、一直为1D、一直为0正确答案：A20.下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路的输出电压C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路正常工作时能驱动同类门的数目正确答案：D21.当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电阻B、断开的开关C、大电容D、接通的开关正确答案：D22.74LS192是()进制可逆计数器。

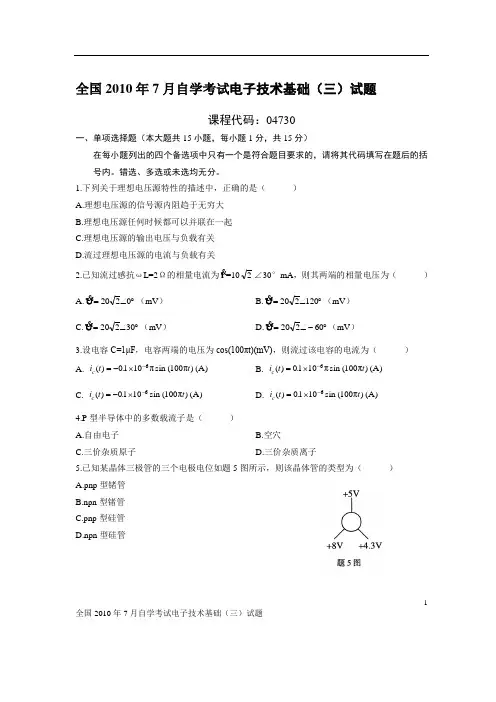

全国2010年7月自学考试电子技术基础（三）试题1全国2010年7月自学考试电子技术基础（三）试题课程代码：04730一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.下列关于理想电压源特性的描述中，正确的是（）A.理想电压源的信号源内阻趋于无穷大B.理想电压源任何时候都可以并联在一起C.理想电压源的输出电压与负载有关D.流过理想电压源的电流与负载有关2.已知流过感抗ωL=2Ω的相量电流为I =102∠30°mA，则其两端的相量电压为（）A.︒∠=0220U （mV） B.︒∠=120220U （mV）C.︒∠=30220U （mV） D.︒-∠=60220U （mV）3.设电容C=1μF，电容两端的电压为cos(100πt)(mV)，则流过该电容的电流为（）A. (A))π100(sinπ101)(6t.ti c-⨯-= B. (A))π100(sinπ101)(6t.ti c-⨯=C. (A))π100(sin101)(6t.ti c-⨯-= D. (A))π100(sin101)(6t.ti c-⨯=4.P型半导体中的多数载流子是（）A.自由电子B.空穴C.三价杂质原子D.三价杂质离子5.已知某晶体三极管的三个电极电位如题5图所示，则该晶体管的类型为（）A.pnp型锗管B.npn型锗管C.pnp型硅管D.npn型硅管全国2010年7月自学考试电子技术基础（三）试题26.理想运放的开环电压放大倍数A ud 和差模输入电阻R id 分别为（ ） A. A ud =0，R id =0 B. A ud =∞，R id =0 C. A ud =0，R id =∞D. A ud =∞，R id =∞7.在同相比例运算电路中，下列说法正确的是（ ） A. u +=u -=0，共模输入信号u ic =0 B. u +=u -=0，共模输入信号u ic =u i C. u +=u -=u i ，共模输入信号u ic =u iD. u +=u -=u i ，共模输入信号u ic =08.下列关于整流电路的说法中，错误．．的是（ ） A.整流电路主要利用二极管的单向导电性来工作 B.整流电路的输出为单向脉动直流电 C.整流电路的输出信号中仍含有交流成分 D.整流电路的输出信号中不含有交流成分9.在带电容滤波的单相桥式整流电路中，如果电源变压器副方电压的有效值为100V ，则输出电压为（ ） A. 120V B. 100V C. 90VD. 45V10.表达式0 A 的值为（ ） A. A B. A C. 1D. 0 11.下列选项中，与十进制数(177)10相等的数是（ ） A. (101110111)2 B. (10100001)2C. (B1)16D. (000101100111)8421BCD12.或非门的逻辑功能为（ ） A.输入有0，输出为0；输入全1，输出为1 B.输入有0，输出为1；输入全1，输出为0 C.输入全0，输出为1；输入有1，输出为0 D.输入全0，输出为0；输入有1，输出为1 13.下列器件中，属于组合电路的是（ ） A.计数器和全加器 B.寄存器和数据比较器 C.全加器和数据比较器D.计数器和数据选择器 14.仅具有“置0”、“置1”功能的触发器称为（ ） A. JK 触发器 B. RS 触发器 C. D 触发器D. T 触发器全国2010年7月自学考试电子技术基础（三）试题315.简单可编程逻辑器件PLA ，其结构特点是（ ） A.可编程与阵列和固定或阵列 B.固定与阵列和可编程或阵列 C.可编程与阵列和可编程或阵列D.固定与阵列和固定或阵列二、填空题(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。

电子技术基础试题库及参考答案试卷一一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题共13小题，总计34分)1、(本小题2分)由开关组成的逻辑电路如图所示，设开关接通为“1”，断开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路为 ( )。

(a)“与”门(b)“或”门(c) “非”门A2、(本小题2分)若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为( )。

(a) 正、反向电阻相等(b) 正向电阻大，反向电阻小(c) 反向电阻比正向电阻大很多倍(d) 正、反向电阻都等于无穷大3、(本小题2分)运算放大器电路如图所示，RF1和RF2均为反馈电阻，其反馈极性为 ( ) 。

(a) RF1引入的为正反馈，RF2引入的为负反馈(b) RF1和RF2引入的均为负反馈(c) RF1和RF2引入的均为正反馈(d) RF1引入的为负反馈，RF2引入的为正反馈R-∞＋R4、(本小题2分)振荡电路的幅度特性和反馈特性如图所示，通常振荡幅度应稳定在（）。

(a) O 点(b) A 点(c) B 点(d) C 点U omfm5、(本小题2分)电容三点式振荡电路如图所示，其振荡频率为（ ）。

(a)f L C C C C o ≈+121212π() (b) f L C C C C o ≈+121212π()(c) f L C C C C o ≈+11212()+U CC6、(本小题2分)整流电路如图所示， 直流电压表V （内阻设为无穷大） 的读数均为90 V ，二极管承受的最高反向电压为141 V 的电路是下列图中（ ）。

～～D ()a7、(本小题2分)若晶闸管的控制电流由小变大， 则正向转折电压 （ ）。

(a) 由大变小 (b) 由小变大 (c) 保持不变 8、(本小题2分)某数/模转换器的输入为8 位二进制数字信号（D7 ~ D0），输出为 0~25.5V 的模拟电压。

若数字信号的最低位是“1” 其余各位是“0”， 则输出的模拟电压为( )。

电子技术基础试题(八)一、填空题(每题3分，共30分)1、PN结具有单向导电特性性能。

2、一般情况下，晶体三极管的电流放大系数随温度的增加而_增大_。

3、射极输出器放在中间级是兼用它的输入电阻大和输出电阻小的特点，起阻抗变换作用。

4、只有当负载电阻R L和信号源的内阻r s 相等时，负载获得的功率最大，这种现象称为阻抗匹配。

5、运算放大器的输出是一种具有深度负反馈高增益的多级直流放大器。

6、功率放大器按工作点在交流负载线上的位置分类有：甲类功放，乙类功放和甲乙类功放电路。

7、甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管提供少量偏流I BQ，以减少交越失真。

8、带有放大环节的串联型晶体管稳压电路一般由采样电路、基准电源、比较放大电路和_调整元件_四个部分组成。

9、逻辑代数的三种基本运算是逻辑乘、_逻辑加和_逻辑非_。

10、主从触发器是一种能防止空翻现象的实用触发器。

二、选择题(每题3分，共30分)1．晶体管二极管的正极的电位是－10V，负极电位是－5V，则该晶体二极管处于：( C)。

A.零偏B.反偏C.正偏2．若晶体三极管的集电结反偏、发射结正偏则当基极电流减小时，使该三极管：( A)。

A.集电极电流减小B.集电极与发射极电压V CE上升C.集电极电流增大3．某三级放大器中，每级电压放大倍数为Av，则总的电压放大倍数：( B )。

A.3A VB.A3VC.A V3/3D.A V4．正弦波振荡器中正反馈网络的作用是：( A)。

A.保证电路满足振幅平衡条件B.提高放大器的放大倍数，使输出信号足够大C.使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡5．甲类单管功率放大电路中结构简单，但最大的缺点是：( C)。

A.有交越失真B.易产生自激C.效率低6．有两个2CW15稳压二极管，其中一个稳压值是8V，另一个稳压值为7.5V，若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是：( B)。

2019年招收攻读硕士学位研究生入学考试试题********************************************************************************************招生专业与代码：光学工程（080300） 研究方向： 考试科目名称：（820）数字电子技术考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。

一、单项选择题（共10小题，每小题3分，共30分）1. 下列几种A/D 转换器中，转换速度最快的是（ ）。

A 、并行A/D 转换器B 、计数型A/D 转换器C 、逐次渐进型A/D 转换器 D 、双积分A/D 转换器2．以下式子中不正确的是（ ）A ．1•A ＝AB ．A ＋A=AC ．B A B A +=+D ．1＋A ＝1 3．已知某触发器的特性表如下（A 、B 为触发器的输入）其输出信号的逻辑表达式为( )。

A B Q n+1 说明 0 0 Q n 保持 0 1 0 置0 1 0 1 置1 11Q n翻转A ． Q n+1 ＝A B. n n 1n Q A Q A Q +=+ C. n n 1n QB Q A Q +=+ D. Q n+1 ＝ B4． 8线—3线优先编码器的输入为I 0—I 7 ，当有效输入优先级别最高为I 5时，其输出012Y Y Y ••的值是（ ）。

A ．111 B. 010 C. 000 D. 101考试科目： 数字电子技术 共 4 页，第 1 页5．电路如下图（图中为下降沿Jk触发器），触发器当前状态Q3 Q2 Q1为“011”，请问时钟作用下，触发器下一状态Q3 Q2 Q1为（）A．“110” B．“100” C．“010” D．“000”6．有符号位二进制数的原码为（11101），则对应的十进制为（）。

A、-29B、+29C、-13D、+137．十六路数据选择器的地址输入（选择控制）端有（）个。

《电子技术基础》期末试题（附答案）一、填空题（每空1分，共100分）1、将交流电变成直流电的过程叫整流。

2、整流器一般由整流变压器、整流电路、滤波电路。

3、常用的单相整流有单相半波整流、单相桥式整流等几种。

4、整流电路按被整流的交流电相数，可分为单相整流与三相整流两种，按整流后输出的电压电流的波形，又可分为半波整流与全波整流两种。

5、在变压器二次侧电压相同的情况下，全波整流的输出电压比半波整流高1倍，而且脉动小。

6、在三相整流电路中，在某时刻，只有正极电位最高和负极电位最低的二极管才能导通。

7、三相桥式整流电路适宜工作在高电压、脉动小场合。

8、所谓滤波，就是保留脉动脉动中的直流成分，尽可能滤除其中的交流成分，把脉动直流变成平滑直流的过程。

9、常用的滤波电路有电容滤波、电感滤波、复式滤波等几种，滤波电路一般接在整流电路的后面。

10、滤波电路中，滤波电容和负载并联，滤波电感和负载串联。

11、电容滤波是利用电路中电容充电速度快，放电速度慢的特点，使脉动直流电压变的平滑，从而实现滤波的。

12、负载电阻的阻值越大，电容C的容量越大，电容滤波的效果越好。

13、电容滤波适用于小负载，电感滤波适用于大负载场合。

14、选用整流二极管时，主要考虑最高反向电压、最大电流。

15、整流二极管的冷却方式有自冷、风冷和水冷三种。

16、所谓稳压电路，就是当电网电压波动或负载发生变化，能使输出电压稳定的电路。

17、硅稳压管在电路中，它的正极必须接电源的负极，它的负极接电源的正极。

18、电压调整件和负载串联的稳压电路叫串联型稳压电路。

19、串联型稳压电路包括基准电压、取样电压、比较放大电路和调整器件等几部分。

20、常用的稳压电路有三种类型：即串联稳压电路、并联稳压电路、和开关型稳压电路21、硅晶体闸流管简称，俗称。

22、晶闸管有三个电极：、和。

23、晶闸管有个ＰＮ结，单结管有ＰＮ结。

24、电阻性负载单相半波角可控整流电路的最大控制角为，最大导通角为，最大移相范围是。

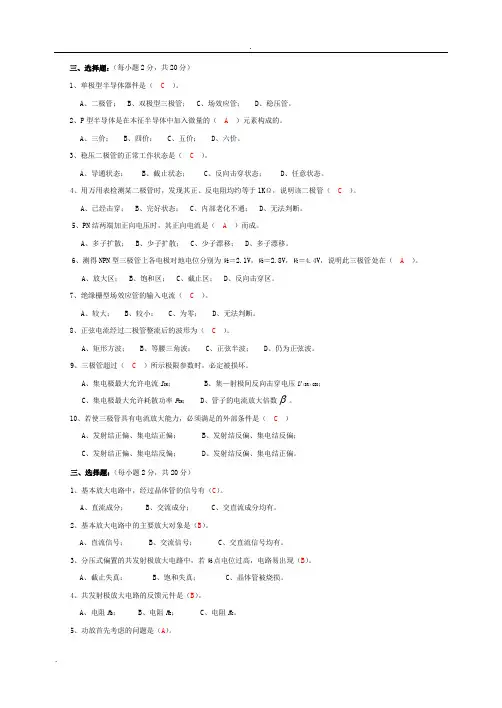

三、选择题：（每小题2分，共20分）1、单极型半导体器件是（C）。

A、二极管；B、双极型三极管；C、场效应管；D、稳压管。

2、P型半导体是在本征半导体中加入微量的（A）元素构成的。

A、三价；B、四价；C、五价；D、六价。

3、稳压二极管的正常工作状态是（ C）。

A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。

4、用万用表检测某二极管时，发现其正、反电阻均约等于1KΩ，说明该二极管（C）。

A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断。

5、PN结两端加正向电压时，其正向电流是（A）而成。

A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移。

6、测得NPN型三极管上各电极对地电位分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，说明此三极管处在（A）。

A、放大区；B、饱和区；C、截止区；D、反向击穿区。

7、绝缘栅型场效应管的输入电流（C）。

A、较大；B、较小；C、为零；D、无法判断。

8、正弦电流经过二极管整流后的波形为（C）。

A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。

9、三极管超过（C）所示极限参数时，必定被损坏。

A、集电极最大允许电流I CM；B、集—射极间反向击穿电压U（BR）CEO；C、集电极最大允许耗散功率P CM；D、管子的电流放大倍数 。

10、若使三极管具有电流放大能力，必须满足的外部条件是（C）A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏。

三、选择题：（每小题2分，共20分）1、基本放大电路中，经过晶体管的信号有（C）。

A、直流成分；B、交流成分；C、交直流成分均有。

2、基本放大电路中的主要放大对象是（B）。

A、直流信号；B、交流信号；C、交直流信号均有。

3、分压式偏置的共发射极放大电路中，若V B点电位过高，电路易出现（B）。

A、截止失真；B、饱和失真；C、晶体管被烧损。

理论测验一、单项选择题：1．不属于对助焊剂的要求的是 CA、常温下必须稳定,熔点应低于焊料B、在焊接过程中具有较高的活化性,较低的表面张力,粘度和比重应小于焊料C、绝缘差、无腐蚀性、残留物无副作用,焊接后的残留物难清洗D、不产生有刺激性的气味和有害气体,熔化时不产生飞溅或飞沫2．松香酒精溶液的松香和酒精的比例为 BA、1：3B、3：1C、任何比例均可3．烙铁头按照材料分为合金头和纯铜头,使用寿命长的烙铁头是 AA、合金头B、纯铜头4．焊接一般电容器时,应选用的电烙铁是 AA、 20W内热式B、35W内热式C、60W外热式D、100W外热式5．150W外热式电烙铁采用的握法是 BA、正握法B、反握法C、握笔法6．印刷电路板的装焊顺序正确的是 CA、二极管、三极管、电阻器、电容器、集成电路、大功率管,其它元器件是先小后大;B、电阻器、电容器、二极管、三极管、集成电路、大功率管,其它元器件是先大后小;C、电阻器、电容器、二极管、三极管、集成电路、大功率管,其它元器件是先小后大;D、电阻器、二极管、三极管、电容器、集成电路、大功率管,其它元器件是先大后小; 7．在更换元器件时就需要拆焊,属于拆焊用的工具的是 AA、电烙铁、铜纺织线、镊子B、电烙铁、铜纺织线、螺丝刀C、电烙铁、镊子、螺丝刀D、铜纺织线、镊子、螺丝刀二、多项选择题1．焊点出现弯曲的尖角是由于 ABA、焊接时间过长,烙铁撤离方向不当B、焊剂太多,烙铁撤离方向不当C、电烙铁功率太大造成的D、电烙铁功率太小造成的2．焊接一只低频小功率三极管应选用的电烙铁是 AA、20W内热式B、35W内热式C、50W外热式D、75W外热式３．75W外热式电烙铁 BA、一般做成直头,使用时采用握笔法B、一般做成弯头,使用时采用正握法C、一般做成弯头,使用时采用反握法D、一般做成直头,使用时采用正握法４．下列电烙铁适合用反握法的是 DA、20WB、35WC、60WD、150W５．20W内热式电烙铁主要用于焊接 DA、8W以上电阻B、大电解电容器C、集成电路D、以上答案都不对６．焊点表面粗糙不光滑 BA、电烙铁功率太大或焊接时间过长B、电烙铁功率太小或焊丝撤离过早C、焊剂太多造成的D、焊剂太少造成的７．电烙铁“烧死”是指 CA、烙铁头不再发热B、烙铁头粘锡量很多,温度很高C、烙铁头氧化发黑,烙铁不再粘锡D、烙铁头内电热丝烧断,不再发热８．一般电烙铁有三个接线柱,其中一个是接金属外壳的,接线时应 BA、用三芯线将外壳保护接地B、用三芯线将外壳保护接零C、用两芯线即可,接金属外壳的接线柱可空着９．所谓夹生焊是指 CA、焊料与被焊物的表面没有相互扩散形成金属化合物B、焊料依附在被物的表面上,焊剂用量太少C、焊件表面晶粒粗糙,锡未被充分熔化;三、判断题1．在检测电阻的时候,手指可以同时接触被测电阻的两个引线,人体电阻的接入不会影响测量的准确性; ×2．在应用SMT的电子产品中分为两种安装方式：完全表面安装和混合安装; √3．笔握法适用于小功率的电烙铁焊接印制板上的元器件; √4．焊接时每个焊点一次焊接的时间应该是3～5秒; ×四、简答题：1．在焊接过程中,助焊剂的作用是什么答：1除去氧化物;为了使焊料与工件表面的原子能充分接近,必须将妨碍两金属原子接近的氧化物和污染物去除,助焊剂正具有溶解这些氧化物、氢氧化物或使其剥离的功能;2防止工件和焊料加热时氧化;焊接时,助焊剂先于焊料之前熔化,在焊料和工件的表面形成一层薄膜,使之与外界空气隔绝,起到在加热过程中防止工件氧化的作用; 3降低焊料表面的张力;使用助焊剂可以减小熔化后焊料的表面张力,增加其流动性,有利于浸润;2．怎样做可以避免烙铁头烧死,烙铁不再粘锡答：烙铁头不粘锡主要是其温度过高,表面氧化所致,首先要在烙铁加热后在松香里反复摩擦去掉氧化皮,再沾上焊锡就可以了;3．电烙铁的握法有哪几种正握法主要适用于什么场合答：电烙铁的握法有正握、反握和笔握;正握法适于中等功率烙铁或带弯头电烙铁的操作;4．电子产品组装时,元件安装有哪些标准答：1元件器的标志方向应按照图纸规定的要求,安装后能看清元件上的标志;若装配图上没有指明方向,则应使标记向外易于辨认,并按从左到右、从下到上的顺序读出;2元器件的极性不得装错,安装前应套上相应的套管;3安装高度应符合规定要求,同一规格的元器件应尽量安装在同一高度上;4安装顺序一般为先低后高,先轻后重,先易后难、先一般元器件后特殊元器件;5元器件在印制电路板上的分布应尽量均匀、疏密一致,排列整齐美观;不允许斜排、立体交叉和重叠排列;6元器件外壳和引线不得相碰,要保证1mm左右的安全间隙,无法避免时,应套绝缘套管;7元器件的引线直径与印制电路板焊盘孔径应有～0.4mm的合理间隙;8MOS集成电路的安装应在等电位工作台上进行,以免产生静电损坏器件,发热元件不允许贴板安装,较大的元器件的安装应采取绑扎、粘固等措施;5．电子产品装配工艺文件包括哪几部分答：、由四个部分组成：企业区分代号、该工艺文件的编制对象设计文件的十进分类编号、工艺文件简号以及区分号;理论测验一、判断题：1. 逻辑变量的取值,１比０大; ×2. 因为逻辑表达式A+B+AB=A+B成立,所以AB=0成立; ×3．在时间和幅度上都断续变化的信号是数字信号,语音信号不是数字信号; ×4．组合逻辑电路的特点是具有记忆功能×5．只用与非门不能实现Y=A B＋BC; × 6译码显示器既要完成译码功能,还有将译码后的结果或数据显示出来; √7．优先编码器对同时输入的信号中只对优先级别最高的一个信号编码; √8．半导体数码管采用共阴极方式时,译码器输出低电平驱动相应的二极管发光; ×9.同或门的逻辑功能是“相同出0,相异出1”; ×10.译码器的功能是将二进制数码还原成给定的信息; √二、填空题1.有一数码,作为自然二进制数时,它相当于十进制数 147 ;2.优先编码器允许同时输入两个以上的编码信号,但工作时只对优先级别高的输入信号进行编码,其余的输入信号可看成无效信号 ;3.客观事物的最基本的逻辑关系有_与逻辑、_或逻辑和_非_逻辑三种;个“1”连续进行非运算,其结果是 0 ;与非门多余的输入端应接高电平 ;6.同或门和异或门的关系可以用非逻辑关系表示;7.对TTL与非门闲置端不用的处理方法是悬空 ;8.组合逻辑电路的设计步骤是根据实际要求的逻辑关系建立真值表、由真值表写出逻辑表达式、化简逻辑表达式、画逻辑电路图 ;9.译码显示器是先将输入的二进制码译码成十进制数的信号,再利用译码输出驱动显示数字;三、选择题：1.十进制整数转换成二进制整数一般采用 B 方法;A. 除2取整法B. 除2取余法C. 乘2取整法D. 除10取余法2．当A = B = 0时,能实现Y = 1的逻辑运算是 C ;A．Y = AB B．Y = A+B C．Y A B=+=+D．Y A B 3．二进制的减法运算法则是 D ;A．逢二进一B．逢十进一C．借一作十D．借一作二4．MOS或门的多余输入端应 C ;A．悬空B．接高电平C．接低电平D．高低电平均可5．组合逻辑电路应该由哪种器件构成 C ;A．触发器B．计数器C．门电路D．振荡器6．三位二进制编码器输出与输入端的数量分别为 B ;A．3个和2个B．3个和8个C．8个和3个D．2个和3个7．七段显示译码器,当译码器七个输出端状态为abcdefg = 0110011时,高电平有效,输入一定为 C ;A．0011 B．0110 C．0100 D．0101 8．下列门电路,不属于基本门电路 D ;A．与门B．或门C．非门D．与非门9．组合逻辑电路的特点有 A ;A．电路某时刻的输出只决定于该时刻的输入B．含有记忆元件C．输出、输入间有反馈通路D．电路输出与以前状态有关10．TTL逻辑电路是以 A 为基础的集成电路;A．三极管B．二极管C．场效应管D．不能确定四、问答题：1. 十进制转换成二进制的具体转换方法是什么答：十进制数的整数部分采用“除2取余法”；小数部分采用“乘2取整法”;2. 分别描述异或门和同或门的逻辑功能,并说明他们之间的关系;答：异或门的逻辑功能是：同为0,异为1;同或门的逻辑功能是：同为1,异为0;异或逻辑和同或逻辑之间是非逻辑关系;3．简述图7-4中与发光二极管串联电阻的作用,如果将电阻值更换为100kΩ,则发光二极管还能正常发光吗为什么答：电路中与发光二极管串联的的电阻起到分压作用;如果将阻值更换为100kΩ,会导致电流过小,使二极管不能正常发光;4.译码的含义是什么为什么说译码是编码的逆过程译码器和编码器在电路组成上有什么不同答：译码的含义是把某种输入代码翻译成一个相应的信号输出;由于编码是将各种输入信息编成二进制代码输出,所以说译码是编码的逆过程;编码器电路有n2个输入端,则有n个输出端；而译码器电路有n个输入端,则有n2个输出端;理论测验一、判断题：1.脉冲技术现在已经广泛应用于电子计算机、自动控制、遥控遥测、电视、雷达和广播通讯等许多领域; √2.正弦波属于脉冲波的特殊形式; ×3.矩形波是脉冲波的常用波形之一,理想的矩形波都有一个上升边沿和下降边沿,中间为平顶部分; √电路中电容器的充电速度与R和C的大小有关,放电的速度取决于时间常数√积分电路的工作特点是对脉冲信号起到“突出恒定量,压低变化量”的作用;√微分电路的工作特点是对脉冲信号起到“突出变化量,压低恒定量”; √7.多谐振荡器是一种能自动反复输出矩形脉冲的自激振荡电路,并且含有丰富的多次谐波; √8．施密特触发器广泛用于将连续变化的波形,如三角波、正弦波等变换成矩形波;√9．A/D转换器是用来通过一定的电路将模拟量转变为数字量;模拟量可以是电压、电流等电信号,也可以是压力、温度、湿度、位移、声音等非电信号; √10. 数/模转换器DAC的主要性能参数是分辨率、线性误差、建立时间、温度灵敏度和输出电平; √二、填空题1.电阻R和电容C构成的简单电路叫RC电路,常用于脉冲波形变换的电路是RC微分电路和 RC积分电路;2. 微分电路是脉冲电路中常用的一种波形变换电路,能把矩形脉冲波变换成一对正、负极性的尖峰脉冲波;3. 积分电路也是脉冲电路中常用的一种波形变换电路,能把矩形脉冲波变换成三角波,也叫锯齿波;4.触发器的两种输出状态是高电平或低电平,如果其中一个是稳定状态而另一个是暂稳状态,这种触发器称为单稳态触发器 ;5.常用的集成施密特触发器有两种类型,一种是 TTL 施密特触发器,另一种是CMOS 施密特触发器;6. 单稳态触发器不仅能用于延时电路,而且可以把不规则的波形变换成幅度和宽度都相等的脉冲形;7 多谐振荡器工作时,不需要外加触发信号,电路的输出状态会在高低电平两种状态间反复不停地翻转,没有稳定的状态,所以又称无稳态电路;;三、选择题：1．脉冲数字系统中,经常要处理脉冲的产生、延时、整形等问题,而实现这些功能的电路有 ABC ;A、多谐振荡器B、单稳态触发器C、施密特触发器D、正弦波发生器2.下列集成电路中属于单稳态触发器的是 ABC ;A、CT74121B、CT74LS123C、CT74122D、NE5553. 下列集成电路属于CMOS型施密特触发器组件的是 AD ;A、CC40106B、CT74LS132C、CT7414D、CC40934．把经过计算机分析处理的数字信号转换成模拟信号,去控制执行机构的器件,称为数模转换器,即 B 转换器;A、A/DB、D/AC、TTLD、CMOS5．A/D转换后,输出的数字信号可以有ABCD 等;A、8位B、10位C、12位D、16位6．555定时器是一种数字与模拟混合型的中规模集成电路,应用广泛;外加电阻、电容等元件可以构成ABC等典型电路;A、多谐振荡器B、单稳电路C、施密特触发器D、稳压器四、问答题：1.什么是脉冲信号矩形波的主要参数是什么答：脉冲指含有瞬间突然变化、作用时间极短的电压或电流称为脉冲信号;矩形波的主要参数如下： 1 脉冲幅度Vm 2 上升时间tr 3 下降时间tf 4 脉冲宽度tp 5 脉冲周期T;2. 简述555定时器引脚功能答：1 8脚是集成电路工作电压输入端,电压为5～18V;2 1脚为地;32脚为触发输入端;43脚为输出端;5 6脚为阈值端;64脚是复位端;75脚是控制端;87脚称放电端;3. 555定时器可以构成的常见电路是那三种,各有什么特点答：555定时器可以构成的常见电路有单稳态触发器、多谐振荡器和施密特触发器;多谐振荡器的特点：无外输入信号、外围有RC元件、且6、2端短接在一起;单稳态触发器的特点：有一外输入信号、外围有RC元件、6、2端分开且分别与它们连接;施密特触发器的特点：外围没有RC元件、6、2短接、并引入外输入信号;4. A/D和D/A转换各是什么意思答： A/D转换是指将模拟量转变为数字量;D/A转换是指将数字量转换成模拟量;理论测验一、判断题：1.触发器属于组合逻辑电路;×2.触发器具有两个状态,一个是现态,另一个是次;×3．时钟脉冲的作用是使触发器翻转;×4.主从JQ触发器和边沿JK触发器的逻辑功能相同;×5．基本RS触发器可以由两个或非门交叉耦合构成;√6. 即使电源关闭,移位寄存器中的内容也可以保持下去;√7. 所有的触发器都能用来构成计数器和移位寄存器;×8.移位寄存器74LS194可串行输入并行输出,但不能串行输入串行输出;×9. 同步计数器的计数速度比异步计数器快;√10．移位寄存器只能串行输入;×二、填空题1. 基本RS触发器,当、都接高电平时,该触发器具有_ 保持功能;2.同步RS触发器状态的改变与同步信号CP 同步;3.时序电路通常包组合电路和存储电路两个组成部分;4．主从触发器是一种能防止空翻的触发器;触发器是在JK触发器基础上,增加一个与非门,把J和K两个输入端合为一个输入端D 组成的;6．仅具有“置0”、“置1”功能的触发器叫 T触发器 ;7．时序电路的次态输出不仅与即时输入有关,而且还与现态有关;8．在一个CP脉冲作用期间,触发器状态产生二次或多次翻转称＿＿空翻＿现象;9．JK触发器的逻辑功能为＿置0 、＿置1＿、＿翻转＿和＿保持＿;10．将JK触发器的两个输入端接在一起,就构成了＿＿D＿＿触发器,其逻辑功能为＿＿置0＿＿和＿置1＿;三、选择题：1. R-S型触发器不具有 B 功能;A. 保持B. 翻转C. 置1D. 置02. 触发器的空翻现象是指 CA.一个时钟脉冲期间,触发器没有翻转；B.一个时钟脉冲期间,触发器只翻转一次C.一个时钟脉冲期间,触发器发生多次翻转D.每来2个时钟脉冲,触发器才翻转一次3. 下列触发器中不能用于移位寄存器的是 C ;触发器触发器 C.基本RS触发 D.负边沿触发D触发器4.触发器是一种 B ;A、单稳态电路B、双稳态电路C、无稳态电路5.下面4种触发器中,抗干扰能力最强的是 CA.同步D触发器B.主从JK触发器C.边沿D触发器D.同步RS触发器6. 对于JK触发器,若希望其状态由0转变为1,则所加激励信号是 D=0X =X0 =X1 =1X7．仅具有保持和翻转功能的触发器是 DA．JK触发器 B;RS触发器 C;D触发器 D;T触发器8．对于JK触发器,输入J=0,K=1,CP时钟脉冲作用后,触发器的Q n+1应为AA．0 B.1 C.可能为0,也可能为1 D. 与Q n 有关四、问答题：1．怎样实现普通机械式开关的防抖功能答：用两个按键S1、S2、CD4011等构成了一个无抖动开关;电路如图所示;用集成块CD4011内部的两个与非门连接成一个基本RS触发器,当按钮开关S3、S2闭合时可使RS触发器复位端R和置位端S的电平变为0,断开时可使R、S的电平变为1;通过S3、S2可给RS触发器设置输入状态,从而决定输出状态;当S3闭合、S2断开时,R=0,S=1,触发器的输出端Q=0,LED2不会点亮,当S3断开、S2闭合时,R=1,S=0,触发器的输出端Q=1,LED2点亮;当S3、S2都断开时,R=S=1,触发器的输出端Q保持原来的状态即R=S=1之前的那个状态,输出端Q的电平变化,相当于开关的闭合和断开;这种闭合与断开是无抖动的可用示波器在测试点P3观察Q端的电平变化,是矩形波;2.怎样由JK触发器构成D触发器答：在JK触发器的基础上,增加一个与非门把J、K两个输入端合为一个输入端D,CP为时钟脉冲输入端;这样,就把JK触发器转换成了D触发器;3.什么是触发器的空翻现象答：在一个时钟脉冲周期中,触发器发生多次翻转的现象叫做空翻;4．查阅资料,画出用D触发器构成一个4位右移寄存器的原理图,并说明工作过程;答：用D触发器构成的四位移位寄存器,当CP上升沿同时作用于所有触发器时,触发器输入端的状态都为现态;于是,CP上升沿到达之后,各触发器按状态函数进行状态转换;输人代码DI存人触发器F0,Q1按Q0原来状态翻转,Q2按Q1原来状态翻转、Q3按Q2原来状态翻转;总的看来,移位寄存器中的代码依次右移了一位;可见,经过4个CP信号后,串行输入的四位代码全部移入了移位寄存器,并在四个输出端得到并行输出代码;利用移位寄存器可实现代码的串行—并行转换;若再加4个CP信号,寄存器中的四位代码还可以从串行端依次输出;。

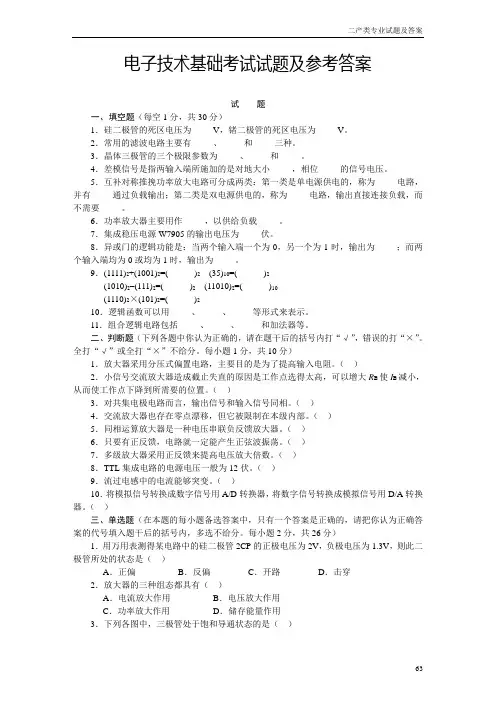

电子技术基础考试试题及参考答案试题一、填空题（每空1分，共30分）1．硅二极管的死区电压为_____V，锗二极管的死区电压为_____V。

2．常用的滤波电路主要有_____、_____和_____三种。

3．晶体三极管的三个极限参数为_____、_____和_____。

4．差模信号是指两输入端所施加的是对地大小_____，相位_____的信号电压。

5．互补对称推挽功率放大电路可分成两类：第一类是单电源供电的，称为_____电路，并有_____通过负载输出；第二类是双电源供电的，称为_____电路，输出直接连接负载，而不需要_____。

6．功率放大器主要用作_____，以供给负载_____。

7．集成稳压电源W7905的输出电压为_____伏。

8．异或门的逻辑功能是：当两个输入端一个为0，另一个为1时，输出为_____；而两个输入端均为0或均为1时，输出为_____。

9．(1111)2+(1001)2=( _____ )2(35)10=( _____ )2(1010)2–(111)2=( _____ )2(11010)2=( _____ )10(1110)2×(101)2=( _____ )210．逻辑函数可以用_____、_____、_____等形式来表示。

11．组合逻辑电路包括_____、_____、_____和加法器等。

二、判断题（下列各题中你认为正确的，请在题干后的括号内打“√”，错误的打“×”。

全打“√”或全打“×”不给分。

每小题1分，共10分）1．放大器采用分压式偏置电路，主要目的是为了提高输入电阻。

（）2．小信号交流放大器造成截止失直的原因是工作点选得太高，可以增大R B使I B减小，从而使工作点下降到所需要的位置。

（）3．对共集电极电路而言，输出信号和输入信号同相。

（）4．交流放大器也存在零点漂移，但它被限制在本级内部。

（）5．同相运算放大器是一种电压串联负反馈放大器。

2019年招收攻读硕士学位研究生入学考试试题
********************************************************************************************招生专业与代码：080902电路与系统、080903微电子学与固体电子学、081001通信与信息系统、081002信号与信息处理、085208电子与通信工程（专业学位）、物理电子学
研究方向：各方向
考试科目名称及代码：823电子技术基础
考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。

简述典型集成运放的组成部分、各部分功能以及一般采用何种电路实现。

电路中，已知石英晶体的标称频率为1MHz，C1＝270pF
图2
所示串联型三极管稳压电路各组成部分由哪些元器件组成？简述其工作原
分，共60分）
，U BEQ＝0.7V，稳压管的U Z
r
=100Ω
bb'
；各电容的容量足够大，对交流信号可视为短路。

参数交流等效电路；。

2010年招收攻读硕士学位研究生入学考试试题
********************************************************************************************学科、专业名称：光学工程
研究方向：
考试科目名称：820 数字电子技术图2.2
，则第2个CP 的上升沿到00003210=Q Q Q Q [
]。

图3
四、（10分）用4选1数据选择器实现以下逻辑功能：Y=A⊙B⊙C
（要求列出过程）
五、（10分）试用ROM实现两个2位二进制数的加法运算（列出过程，用简
化阵列图表示）。

六、（10分）逻辑电路和各输入信号波形如图
出Q和Z对应于CP的波形。

图7
八、（15分）用同步十六进制计数器
变进制的加计数器。

要求控制信号（输入信号）
A = 1时为十二进制。

74LS161
分）同步可预置数的四位二进制计数器74161组成如图10所示电路。

（74LS151选通端相当于74LS161的进位C 及EP 2S 同。

）
组成为几进制计数器？画出状态转换图（只画有效状态）的初态为0010，画出Q 3 、Q 2、Q 1 、十一、（15分）时序逻辑电路如图11所示。

1．写出各驱动方程和状态方程。

2．列出状态转换表，说明其功能。

图10
图9
图11
考试科目：数字电子技术共 4 页，第 4 页。

考生 答 题不 得 过 此线 ∶∶∶∶∶∶∶∶∶∶∶∶∶∶密∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶封∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶ 任课教师：教学班号：姓名：学号：∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶装∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶订∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶红河学院成人高等学历教育2021学年春季学期财务管理（专升本）《电子技术基础》 课程期末考试试卷卷别： B 卷考试单位：工学院 考试日期： 年 月 日一、填空题(每空1 分，共 20 分)1、本征半导体具有 、 和 等特性。

2、如下图所示：是两个放大管的不完整符号，根据图中所给数据和电流方向，判断它们的导电类型分别为 型和 型，用半导体材料 和 制成，电流放大系数β分别为 和 。

3、整流的目的是将平均值为零的交流电转换为平均值不为零的脉动的直流电，它是利用二极管的 完成的。

4、逻辑代数是分析和设计数字电路的重要工具。

在逻辑代数中有三个重要的基本规则，他们分别是 、 、和 。

5、十进制数259的二进制数是 十六进制数是 。

6、逻辑函数F=A B C +A BC 的对偶式为_____________。

7、在数字电路中，任何时刻电路的输出不仅与该时刻的输入信号有关，还与电路原来的状态有关的逻辑电路，称为 电路。

8、五位二进制数可以表示多少 种状态。

9、触发器具有两种稳定状态，分别为 和 。

二、选择题(每小题 2 分，共 20分)1、在某放大电路中,晶体管三个电极的电流如图所示，已量出1 1.3I mA =，20.04I mA =，3 1.34I mA =-，由此可知对应电极○3是______。

A 、 发射极B 、基极C 、集电极D 、不定2、在共射放大电路中，若静态工作点偏低，会产生截止失真，它使输出信号产生 。

A 、底部失真B 、顶部失真C 、双向失真D 、没有失真 3、引起放大电路静态工作不稳定的主要因素是 。

电子技术基础考试模拟题与参考答案一、单选题（共70题，每题1分，共70分）1、采用四位比较器对两个四位数比较时，先比较（）A、最低位B、第二位。

C、最高位。

正确答案：C2、单相半波整流电路，负载电阻RL=750W，变压器次级电压有效值，U2=20V，则整流二极管承受的最大反向电压URM为。

A、20VB、25.8VC、28.2V正确答案：C3、编码器属于（）逻辑电路A、组合B、时序C、触发器正确答案：A4、将二进制数1111011写成十进制数应是（）A、132B、123C、173正确答案：B5、与门的逻辑功能是（）A、有0出1。

有1出0。

B、有1出1。

全0出0。

C、有0出0。

全1出1。

正确答案：C6、对运算放大器进行调零是由于（）A、存在输入失调电流。

B、存在输入失调电压。

C、存在输入偏置电压。

正确答案：B7、理想运算放大器的输出电阻为（）B、不定正确答案：B8、由两个并联开关控制一只电灯，电灯的亮灭同两个开关的闭合，断开之间的对应关系是与逻辑关系。

A、✔B、×正确答案：B9、在JK啊？出发器中，当J=0 k=1时触发器（）A、状态不变B、置0C、置1正确答案：B10、测得在放大状态的三极管的三个关脚电压分别是，-0.7，-1，-6责-0.7对应的是（）A、集电极。

B、基极C、发射极。

正确答案：C11、放大电路采用复合管是为了增大放大倍数和输入电阻。

A、×B、✔正确答案：B12、用真值表表示逻辑函数缺乏直观性。

A、×B、✔正确答案：A13、与二进制数100110等值的十进制数为26。

A、✔B、×正确答案：B14、半波整流电容滤波电路输出电压的平均值UO=（）A、0.9U2B、U2正确答案：B15、时序逻辑电路分析的关键是求出状态方程和状态转换真值表才可画出时序图。

A、×B、✔正确答案：B16、风压骗子电路调静态工作点时，主要应调节（）偏置电阻。

A、上B、下C、中正确答案：A17、共集电极放大电路的负反馈组态是（）A、电压串联负反馈。

电子技术基础与技能试题库与答案一、单选题（共40题，每题1分，共40分）1、十进制数19与二进制数1111比较大小的结果是A、二进制数1111大B、无法比较C、十进制数19大D、一样大正确答案：C2、下列触发器中，没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案：C3、在主从RS触发器中，当CP=1时A、主、从触发器均被打开B、主、从触发器均被封锁C、从触发器被封锁D、主触发器被封锁正确答案：C4、OTL电路中，输出电容起到了双电源电路中的( )作用。

A、正电源B、输入信号C、负电源D、消除高次谐波正确答案：C5、描述放大器对信号电压的放大能力，通常使用的性能指标是A、电压放大倍数B、电流放大倍数C、功率放大倍数D、电流增益正确答案：A6、在整流电路中将高压转变成低压的元器件是A、电容B、电感C、二极管D、变压器正确答案：D7、移位寄存器可能是A、双向移位寄存器B、右移寄存器C、左移寄存器D、都可能正确答案：D8、下列所述中，属于串联型稳压电路的特点的是A、调试方便B、输出电压稳定度高且可调节C、输出电压不可调D、输出电流小正确答案：B9、常用的74×× 系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案：A10、若输入信号有8个，则经过3位二进制编码器编码之后，输出信号位数为A、6B、8C、4D、3正确答案：D11、最能直观反映逻辑函数的值与输入变量取值之间的关系的是A、逻辑函数表达式B、真值表C、逻辑电路图D、波形图正确答案：B12、十进制数码4用8421BCD码表示为A、0100B、0011C、0011D、1111正确答案：A13、下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。

正确答案：B14、CP有效时，若JK触发器状态由0翻转为1，则此时JK输入端必定有A、J=0B、J=1C、K=0D、K=1正确答案：B15、下列关于低频功率放大器的各种叙述中，错误的是A、甲类功放电路只需一只功放管B、功率放大器不允许有信号失真C、乙类功放电路的最高效率可达78.5%D、音响设备中肯定有功放电路正确答案：B16、把射极输出器用作多级放大器的最后一级，是利用它的A、电压放大倍数略小于1，电压跟随特性好B、输入电阻高C、输出电阻低D、有一定的电流和功率放大能力正确答案：C17、下列命题正确的是A、若AB=AC，则B=CB、若A+B=A+C，则B=CC、若A+B=A+C，AB=AC，则B=CD、若A=B，则1+AB=A正确答案：C18、逻辑电路中，低电平应A、低于B、高于C、低于D、高于正确答案：A19、在通常情况下，要改变串联型稳压电源的输出电压大小，可以通过调A、比较放大器的放大倍数B、取样电路中的电位器C、基准电路的稳压值D、调整管的放大倍数正确答案：B20、主从JK触发器中，当JK取不同值时，则Q等于A、1B、JC、0D、K正确答案：B21、D触发器当D=1时，实现的逻辑功能是A、置0B、置1C、保持D、翻转正确答案：B22、下列叙述中正确的是A、十进制数11用8421BCD码表示为1001B、8421BCD码0001表示的十进制数为2C、8421BCD码0111比十进制数5大D、8421BCD码0011比二进制数10小正确答案：C23、放大器的通频带指的是A、频率响应曲线B、下限频率以上的频率范围C、放大器上限频率和下限频率之间的频率范围D、以上均不正确正确答案：C24、开关稳压电源按不同的控制方式可分为A、调频型和调幅型B、调宽型和调频型C、自激式和他激式D、串联型和并联型正确答案：B25、钟控同步RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案：C26、乙类推挽功放电路与甲类功放电路相比主要优点是A、输出功率大B、不用输出变压器C、无交越失真D、效率高正确答案：D27、甲乙类功放电路最大理想效率为A、50%B、78.5%C、75%D、60%正确答案：B28、有二进制异步计数器从0计到十进制数100，至少需要的触发器的个数为A、8个B、7个C、6个D、5个正确答案：B29、理想运放电路接成反相器，其输入电压为4V，则输出电压约为A、-2VB、-4VC、4VD、2V正确答案：B30、在串联型稳压电路中，取样电路电阻器的温度系数越小，其输出电压受温度的影响A、越小B、与温度系数无关C、越大D、成正比增大正确答案：A31、若逻辑函数L=(A+BCD )AB，则L可简化为A、L=AB、L=BCDC、L=ABD、L=A+BCD正确答案：C32、功率放大电路的输出是指A、负载上的直流功率B、直流信号和交流信号叠加的功率C、电源共给的功率D、负载上的交流功率正确答案：D33、JK触发器，若J=K=0，则可实现的逻辑功能是A、置1B、置0C、保持D、翻转正确答案：C34、主从RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案：B35、当七段共阳数码管当abcdefg分别为0110000，则显示为A、3B、EC、bD、6正确答案：B36、二进制数11转换为十进制数为A、4B、3C、1D、2正确答案：B37、下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路正常工作时能驱动同类门的数目C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路的输出电压正确答案：B38、十进制数5转换为二进制数为A、101B、110C、100D、011正确答案：A39、以下关于理想集成运放的各种表述中，错误的是A、线性应用时，有“虚断”概念B、开环共模电压放大倍数无穷大C、共模抑制比无穷大D、线性应用时，有“虚短”概念正确答案：B40、用二进制异步计数器从0计到十进制数100，至少需要的触发器个数为A、5B、6C、8D、7正确答案：D二、多选题（共10题，每题1分，共10分）1、下列运放中，输出电压与输入电压同相的是A、同相输入加法器B、倒相放大器C、电压跟随器D、反相输入加法器正确答案：AC2、下列关于真值表描述中正确的有A、真值表是列出了部分输入值组合及其对应输出值的表格B、真值表包括了全部可能的输入值组合及其对应的输出值C、真值表中的数值“0”和“1”表示实际大小D、真值表是一种表明逻辑门电路输入状态和输出状态对应关系的表格正确答案：BD3、三端固定式集成稳压器，它们都有三个管脚，分别是A、输入端B、接地端C、输出端D、公共端正确答案：ACD4、在谐振功率放大器中，LC谐振回路起到的作用是A、提高功率放大倍数B、增宽同频带C、阻抗匹配D、选频滤波正确答案：CD5、要使74LS161的输出状态保持不变，需要满足的条件是A、CLR=1B、LD=1C、ET=0D、ET?EP=0正确答案：ABD6、带有放大环节的稳压电路一般其组成部分有A、采样电路B、调整元件C、比较放大电路D、基准电路正确答案：ABCD7、常用的LED数码有A、共阴接法B、共阳接法C、单相接法D、双向接法正确答案：AB8、表示门电路的逻辑功能的方法有A、逻辑图B、真值表C、逻辑函数表达式D、波形图正确答案：ABCD9、阻容耦合放大器通频带中，低频端放大倍数下降的原因有A、结电容的存在B、β值随频率上升而减小C、耦合电容的存在D、射极旁路电容的存在正确答案：CD10、中等职业学校规定机电专业的学生至少取得车工( )、钳工( )、电工( )中级技能证书中的任意两种，才允许毕业，下面各选项几个同学获得的证书代码，则能毕业的有A、AB、ABC、ACD、ABC正确答案：BCD三、判断题（共50题，每题1分，共50分）1、射极输出器的输入电阻小，输出电阻大。

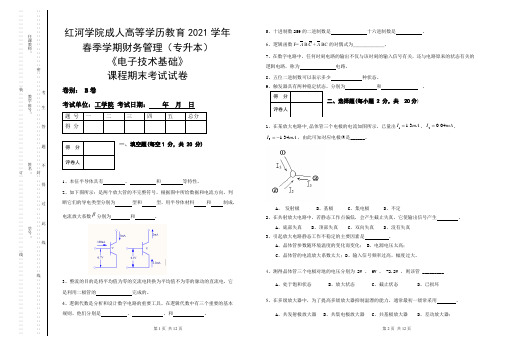

XXX 大学秋季学期 电器与电脑专业《电子技术基础》期末考试题试卷 （卷A ） 题号 一 二 三 四 五 六 总 分 得分 一、填空题。

1．常用的基本逻辑门为＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2．与逻辑的表达式为＿＿＿＿，其逻辑功能为全＿＿出＿＿，有＿＿＿出＿＿＿。

或逻辑的表达式为＿＿＿＿＿＿，其逻辑功能为全＿＿出＿＿，有＿＿出＿＿。

异或逻辑的表达式为＿＿＿＿，其逻辑功能为同出＿＿＿，异出＿＿＿。

3．COMS 集成门电路的主要特点有＿＿＿、＿＿＿、＿＿＿ 和＿＿＿。

4．TTL 集成逻辑门指＿＿＿＿＿＿＿＿＿＿＿＿＿＿逻辑门电路，它的输入端和输出端是由＿＿＿＿＿＿＿＿＿＿＿＿＿组成。

5．CMOS 电路指由＿＿＿＿＿管和＿＿＿＿＿＿＿＿管组成的互补电路。

6．在数字电路中广泛应用的是＿＿＿＿进制，它有＿＿＿＿个基本数码，按逢＿＿＿＿进一的原则计数。

…○…………○………装…………○…………订…………○…………线…………○…………院系：专业班级：学号：姓名：座位号：7．逻辑代数与普通代数的区别：（1）、逻辑变量是二值变量，它们的取值范围只有＿＿＿＿和＿＿＿两个值。

（2）、逻辑变量的此二值代表的是＿＿＿＿＿＿＿＿＿＿。

8．［33］10=［］2=［］8421BCD。

9．逻辑函数的化简方法有两种：＿＿＿＿＿和＿＿＿＿＿＿。

10．逻辑函数的表示方法有四种：＿＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿，从本质上讲它们是相通的，可以相互转换。

11．卡诺图表示法与真值表表示法的重要区别是：卡诺图中输入变量的标号顺序必须体现＿＿＿＿＿＿＿＿＿＿＿原则。

12．组合逻辑电路的特点是任何时刻的输出状态直接由＿＿所决定，而与＿＿＿＿＿＿＿无关，电路＿＿＿＿＿＿＿（有无）记忆能力。

13．编码过程中，若用n位二进制数则有＿＿＿＿＿个状态，可表示＿＿＿＿＿＿个特定的含义。
