机械工艺夹具毕业设计97法兰盘工艺规程设计说明书

  • 格式：doc
  • 大小：406.50 KB
  • 文档页数：24

课程设计说明书专业：班级：姓名：学号：指导老师：目录1、工艺设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .12、夹具设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .123、刀具设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... . .194、量具设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... . 215、课程设计体会. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23第一部分工艺设计说明书1.零件图工艺性分析1.1零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。

本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。

1.2零件技术条件分析1）法兰盘本身精度：外圆φ152尺寸公差等级IT11，表面粗糙度Ra为12.5μm，φ36尺寸公差等级为IT6，表面粗糙度Ra为1.6μm，φ120尺寸公差等级IT14，表面粗糙度Ra为1.6μm，内孔φ116公差等级为IT7，φ72尺寸公差等级IT6，φ36尺寸公差等级IT6。

2）加工此零件时，应尽量统一定位基准，减少装夹次数，这样有利于保证零件的加工精度。

1.3零件结构工艺性分析此法兰盘是由回转面和平面组成，由零件图可知，该零件结构较为简单，但零件精度要求高，零件选用材料HT150，该材料用于强度要求不高的一般铸件，不用人工实效，有良好的减振性，铸造性能好。

对法兰盘的基本要求是高强度、高韧性、高耐磨性和回转平稳性，因而安排法兰盘加工过程应考虑到这些特点。

本次设计的零件图如下：法兰盘2.毛坯选择2.1毛坯类型1、根据零件材料HT150确定毛坯为铸件，如果加工出法兰的连接孔，材料浪费太严重，因此将法兰平面直接铸出，连接孔均在钻床上钻出和铣床上铣出。

2. 由于本零件要求生产批量为中批量生产，毛坯铸造方法选用金属型铸造（查机械加工工艺设计资料 P4表1.2-1），铸造的毛坯尺寸公差等级为8级（查机械加工工艺设计资料P6表1.2-5），选择错型值为0.7（查机械加工工艺设计资料 P6表1.2-4）。

2.2毛坯余量确定对于批量生产的铸件加工余量（查机械加工工艺设计资料 P7表1.2-7），初步将本零件的加工余量定为5mm，毛坯尺寸偏差由表1.2-2查得为 1.8.2.3毛坯－零件合图草图3．机加工工艺路线确定按照先加工基准面及先粗后精的原则，该零件加工可按下述工艺路线进行。

方案一：工序1：铸造工序2：热处理工序3：粗车工序4：半精车工序5：粗镗工序6：精镗工序7：铣工序8：钻工序9：铣工序10：热处理工序11：磨工序12：攻丝工序13：去毛刺工序14：去毛刺工序16：检验方案二：工序1：铸造工序2：去毛刺工序3：粗铣工序4：半精铣工序5：精铣工序6：检测工序7：钻通孔工序8：去毛刺工序9：粗铣工序10：精铣工序11：检测工序12：铣孔工序13：钻孔工序14：去毛刺工序15：检测工序16：入库方案确定：对比两个方案，可发现方案一和方案二的区别在于对整体的加工方式的不同，如果利用方案二，即利用铣的方式来加工的话，装夹十分的方便，但为保证圆柱面的圆度和同轴度去十分的困难，尽管可以实现，但加工成本必然会上升。

对于方案一，即利用车床加工和铣床加工，都十分的方便，但问题是需要专用的夹具。

总的来说，由于工件是大批量生产，所以制造专用夹具是可行，故选用方案一。

5.设备及其工艺装备确定所用的设备有：CA6140、立式铣床、摇臂钻床、清洗机、检验台、外圆磨床。

夹具有：三爪卡盘、虎钳、钻直孔专用夹具、钻斜孔专用夹具、磨床专用夹具。

刀具有：90度车刀、车用镗刀、铣刀、φ15、φ9、φ7、钻头、砂轮。

量具有：千分尺、游标卡尺、专用卡规、专用通规、止规。

6．切削用量及工时定额确定（1）粗车φ62的外圆、长度方向为86的面、长度为φ66时：（T1=T辅T2=T机T3=T工T4=T休）（车刀刀杆尺寸BXH取20X30）切削用量：ap=10.85由表5.3-1得：f=0.9mm/r由表5.3-20查得v=46m/min则n=318x46/57=256.63=257r/mm工时定额：由表3.3-1得：装夹工件时间为0.08min由表3.3-2得：松开卸下工件时间为0.06min，由表3.3-3得：操作机床时间为：（0.02+0.03）X18+0.02+0.02+0.01+0.02=0.97 min由表3.3-4得：测量工件时间为：0.1+0.15+0.08+0.1=0.43minT1=0.08+0.06+0.97+0.43=1.54min由表3.3-33得布置工作地、休息和生理时间分别为：T3=56min、T4=15minT基=Ljz/nfap=497.6X5/257X0.9X10.85=1min则T总=T1+T2+T3+T4+T基=73.84min（2）粗车φ55的外圆、长度方向为62的面、长度为φ62时：（T1=T辅T2=T机T3=T工T4=T休）（车刀刀杆尺寸BXH取20X30）切削用量：ap=10.85由表5.3-1得：f=0.9mm/r由表5.3-20查得v=46m/min则n=318x46/57=256.63=257r/mm工时定额：由表3.3-1得：装夹工件时间为0.08min由表3.3-2得：松开卸下工件时间为0.06min，由表3.3-3得：操作机床时间为：（0.02+0.03）X18+0.02+0.02+0.01+0.02=0.97 min由表3.3-4得：测量工件时间为：0.1+0.15+0.08+0.1=0.43minT1=0.08+0.06+0.97+0.43=1.54min由表3.3-33得布置工作地、休息和生理时间分别为：T3=56min、T4=15minT基=Ljz/nfap=497.6X5/257X0.9X10.85=1min则T总=T1+T2+T3+T4+T基=65.64min（3）粗车φ100的外圆、长度方向为3的面、长度为φ152时：（T1=T辅T2=T机T3=T工T4=T休）（车刀刀杆尺寸BXH取20X30）切削用量：ap=10.85由表5.3-1得：f=0.9mm/r由表5.3-20查得v=46m/min则n=318x46/57=256.63=257r/mm工时定额：由表3.3-1得：装夹工件时间为0.08min由表3.3-2得：松开卸下工件时间为0.06min，由表3.3-3得：操作机床时间为：（0.02+0.03）X18+0.02+0.02+0.01+0.02=0.97 min由表3.3-4得：测量工件时间为：0.1+0.15+0.08+0.1=0.43minT1=0.08+0.06+0.97+0.43=1.54min由表3.3-33得布置工作地、休息和生理时间分别为：T3=56min、T4=15minT基=Ljz/nfap=497.6X5/257X0.9X10.85=1min则T总=T1+T2+T3+T4+T基=60.34min（4）粗车φ120的外圆、长度方向为38的面：切削用量：（车刀刀杆尺寸BXH取25X25）ap=4.6 ，由表5.3-1得f=0.8，由表5.3-20查得v=53m/min，则n=318v/d=318x53/85=198.3=198r/min由表3.3-1得：装夹工件时间为0.08min由表3.3-2得：松开卸下工件时间为0.06min，由表3.3-3得：操作机床时间为：0.02+0.02X5+0.02+0.03+0.03X3+（0.03+0.02+0.03+0.02）X9=1.16min由表3.3-4得：测量工件时间为：0.1+0.09+0.08=0.27minT1=0.08+0.06+1.16+0.27=1.57min由表5.4-1得机动时间为：T2=（0.04+0.03）X3=0.21min由表3.3-33得布置工作地、休息和生理时间分别为：T3=56min、T4=15minT基=Ljz/nfap=460x5/198x0.8x4.6=3.16min则T总=T1+T2+T基+T3+T4=75.94（4）粗车φ116的外圆、长度方向为16的面：切削用量：（车刀刀杆尺寸BXH取25X25）ap=4.6 ，由表5.3-1得f=0.8，由表5.3-20查得v=53m/min，则n=318v/d=318x53/85=198.3=198r/min工时定额：由表3.3-1得：装夹工件时间为0.08min由表3.3-2得：松开卸下工件时间为0.06min，由表3.3-3得：操作机床时间为：0.02+0.02X5+0.02+0.03+0.03X3+（0.03+0.02+0.03+0.02）X9=1.16min由表3.3-4得：测量工件时间为：0.1+0.09+0.08=0.27minT1=0.08+0.06+1.16+0.27=1.57min由表5.4-1得机动时间为：T2=（0.04+0.03）X3=0.21min由表3.3-33得布置工作地、休息和生理时间分别为：T3=56min、T4=15minT基=Ljz/nfap=460x5/198x0.8x4.6=3.16min则T总=T1+T2+T基+T3+T4=72.36（3）半精车φ55的外圆和φ120的外圆、粗镗φ36,φ72,φ116的内孔、半精镗φ36,φ72,φ116的内孔：切削用量：（刀尖圆弧半径取0.5）ap=3由表5.3-2得：f=0.15mm/r由表5.3-20得：v=100m/min则n=318v/d=318x100/55=578.2=578r/min工时定额：（同上）T1=1.2min T2=0.3min T3=56min T4=15minT基=135x5/578x0.15x3=2.29minT总1=T1+T2+T3+T4+T基=74.79min粗镗φ36的内孔：切削用量：ap=2.1由表5.3-3得f=0.3mm/r由表5.3-20得v=110m/min则n=318v/d=318x110/31=1129r/min工时定额：（同上）T1=0.8 min T2=0.14 min T3=60 min T4=15 minT基=lz/nfap=100x5/1129x0.3x2.1=0.7minT总2=76.64min粗镗φ72的内孔：ap=2.1由表5.3-3得f=0.3mm/r由表5.3-20得v=110m/min则n=318v/d=318x110/31=1129r/min工时定额：（同上）T1=0.8 min T2=0.14 min T3=60 min T4=15 minT基=lz/nfap=100x5/1129x0.3x2.1=0.7minT总2=42.68min粗镗φ116的内孔：切削用量：ap=2.1由表5.3-3得f=0.3mm/r由表5.3-20得v=110m/min则n=318v/d=318x110/31=1129r/min工时定额：（同上）T1=0.8 min T2=0.14 min T3=60 min T4=15 minT基=lz/nfap=100x5/1129x0.3x2.1=0.7minT总2=45.72min半精镗φ36的内孔：切削用量：ap=1.5由表5.3-3得f=0.15mm/r由表5.3-20 得v=115m/min则n=318v/d=318x115/33=1108r/min工时定额：（同上）T1=0.4 min T2=0.07 min T3=60 min T4=15 minT基=lz/nfap=50x5/1108x0.15x1.5=1minT总3=76.47min则T总=227.9min半精镗φ72的内孔：切削用量：ap=1.5由表5.3-3得f=0.15mm/r由表5.3-20 得v=115m/min则n=318v/d=318x115/33=1108r/min工时定额：（同上）T1=0.4 min T2=0.07 min T3=60 min T4=15 minT基=lz/nfap=50x5/1108x0.15x1.5=1minT总3=55.37min则T总=180.6min半精镗φ116的内孔：切削用量：ap=1.5由表5.3-3得f=0.15mm/r由表5.3-20 得v=115m/min则n=318v/d=318x115/33=1108r/min工时定额：（同上）T1=0.4 min T2=0.07 min T3=60 min T4=15 minT基=lz/nfap=50x5/1108x0.15x1.5=1minT总3=60.37min则T总=190.5min(4) 粗铣圆周为φ152的两平面：切削用量：ap=2.5 由表6.3-2得f=0.25mm/r 由表6.3-21得v=120m/min则n=318v/d=318x120/112=341r/min工时定额：由表6.4-1得T2=Lw+L1+L2/vf=50+8+8/120X0.25=2.2 min由表 3.3-7得操作时间为0.5 min 由表 3.3-8得测量工件时间为0.24minT1=1.98min T3=51min T4=15minT基=lz/nfap=300X5/341X0.25X2.5=7.04minT总=75.02min精铣圆周为φ152的两平面：切削用量：ap=2.5 由表6.3-2得f=0.25mm/r 由表6.3-21得v=120m/min则n=318v/d=318x120/112=341r/min工时定额：由表6.4-1得T2=Lw+L1+L2/vf=50+8+8/120X0.25=2.2 min由表 3.3-7得操作时间为0.5 min 由表 3.3-8得测量工件时间为0.24minT1=1.98min T3=41min T4=15minT基=lz/nfap=300X5/341X0.25X2.5=7.04minT总=85.08min(5) 钻3-φ9的孔：切削用量：ap=15 由表7.3-1得f=0.6mm/r 由表7.3-11得 v=12m/minn=318v/d=318x12/11=347r/min工时定额：T2=Lw+Lf+Lt/fn=15+9.35+0/0.6X347=0.12 min (Lf=dm/2cotkr=11/2cot120=9.35) T基=15X11/347X0.6X15=0.05 min由表3.3-9得装夹工件的时间为0.17 min由表3.3-10得松卸工件的时间为0.15 min由表3.3-11得操作时间为0.4 min由表3.3-12得测量工件的时间为0.04min则T1=0.76 min T3=47 min T4=15 minT总1=62.81min（6）钻出2-φ7的孔切削用量：ap=11 由表7.3-1得f=0.8mm/r 由表7.3-11得 v=13m/minn=318v/d=318x13/18=230r/min工时定额：T2=Lw+Lf+Lt/fn=2+5.29+0/0.8X230=0.04 min (Lf=dm/2cotkr=18/2cot120=5.29) T基=2X18/230X0.8X2=0.1 min钻φ4深11的孔：T2=Lw+Lf+Lt/fn=11+1.18+0/0.8X230=0.07 min (Lf=dm/2cotkr=4/2cot120=1.18) T基=11X4/230X0.8X11=0.02 min由表3.3-9得装夹工件的时间为0.17 min由表3.3-10得松卸工件的时间为0.15 min由表3.3-11得操作时间为0.4 min由表3.3-12得测量工件的时间为0.04min则T1=0.76 min T3=47 min T4=15 minT总=62.99min(7) 铣出φ15深9的孔：切削用量：ap=2.5 由表6.3-2得f=0.25mm/r 由表6.3-21得v=120m/min则n=318v/d=318x120/112=341r/min工时定额：由表6.4-1得T2=Lw+L1+L2/vf=50+8+8/120X0.25=2.2 min由表 3.3-7得操作时间为0.5 min 由表 3.3-8得测量工件时间为0.24minT1=1.68min T3=31min T4=11minT基=lz/nfap=300X5/341X0.25X2.5=7.04minT总=51.02min（8）磨φ120的外圆其长度为22的左外圆：切削用量：ap=0.4 由表10.2-2得f=0.4mm/r v=22m/min则n =318v/d=318X22/80=88r/min工时定额：由表3.3-13得装夹和松卸时间为0.05 min 0.03 min由表3.3-15得操作时间为0.35min 由表3.3-16得测量工件时间为0.08min T1=0.51min T3=60min T4=15min T基=108x0.4/88x0.4x0.4=3.09minT总1=78.6min磨φ55的外圆、长度方向为65的右端圆周面切削用量：ap=0.4 由表10.2-2得f=0.4mm/r v=22m/min则n =318v/d=318X22/52=135r/min工时定额：由表3.3-13得装夹和松卸时间为0.05 min 0.03 min由表3.3-15得操作时间为0.35min 由表3.3-16得测量工件时间为0.21min T1=0.64min T3=60min T4=15min T基=103x0.4/135x0.4x0.4=1.91minT总2=77.55min T总=156.15min(9)精镗φ36的孔：切削用量：ap=0.5由表5.3-3得f=0.15mm/r由表5.3-20得v=115m/min则n=318v/d=318x115/62=590r/min工时定额：（同上）T1=1.2min T2=0.3min T3=60min T4=15minT基=70x5/590x0.15x0.5=7.9minT总=84.4min(10) 精镗φ60的内孔：切削用量：ap=1由表5.3-3得f=0.15mm/r由表5.3-20 得v=123m/min则n=318v/d=318x123/36=1087r/min工时定额：（同上）T1=0.4 min T2=0.07 min T3=60 min T4=15 minT基=lz/nfap=50x5/1087x0.15x1=1.53minT总=77min(11)精镗φ72的内孔：切削用量：ap=1由表5.3-3得f=0.15mm/r由表5.3-20 得v=123m/min则n=318v/d=318x123/36=1087r/min工时定额：（同上）T1=0.4 min T2=0.07 min T3=50 min T4=15 min T基=lz/nfap=50x5/1087x0.15x1=1.53minT总=67min第二部分夹具设计2.1 机床夹具概论2.1.1 夹具简介夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。

合集下载

法兰盘工艺规程说明书

法兰盘工艺规程说明书

机械制造课程设计班级：姓名：学号：目录一、零件图二、三维图三、工艺性分析（1）零件材料（2）零件构型特征（3）零件加工关键四、确定毛坯五、工艺路线的拟定六、重点工序加工方案（1）基准分析（2）零件的安装方案（3）零件表面加工方法（4）热处理的安排七、加工余量和公差的查询八、加工刀具的选择九、设备的选择十、夹具和工件的安装十一、量具的选择十二、切削用量的选择十三、设计体会十四、工艺路线清单十五、工序卡片十六、检验卡片三、法兰盘工艺性分析：1.零件材料45号钢是优质碳素结构钢，属于低碳钢。

强度、硬度较低，塑性、韧性好，具有良好的焊接性能。

常用做冲压件和焊接件以及受力不大、韧性要求高的机械零件及渗碳件。

相对加工性Kr=1.0分级加工等级2.零件构型特征：该零件属盘类零件，其组成表面：Φ52外圆Φ36内孔Φ58宽4的槽Φ65宽4深1的槽Φ62内孔Φ80外圆Φ120外圆Φ18定紧坑Φ3斜孔3×0.5的退刀槽3×Φ11的孔Φ16.5深10的沉孔M64×1.5内螺纹孔Φ52端面Φ80端面台阶面R3倒圆1×45°倒角3.加工关键及对应措施Φ52的外圆及台阶和Φ80的外圆表面粗糙度要求Ra1.6，需要精加工要用到外圆磨床，因为是空心的所以要用到芯轴。

Φ62内孔尺寸精度达7级其表面粗糙度要求达Ra1.6，需要精加工用到内圆磨床。

Φ62内孔与Φ52外圆同轴度要求达0.04，无法使用同一基准，故才用互为基准来保证同轴度。

45度Φ3斜孔和Φ8定紧坑位置特殊，需要设计专用夹具。

四、毛坯确定：从材料上已选定用45号钢，45号钢塑性韧性好，易于加工，经过一定的热处理后，很容易达到零件需求。

从形状上考虑，零件形状较为规制，而且表面要求较高，选择铸件的话不易加工，难以达到图纸要求。

故选择45号棒料，直径Φ130长70。

五、工艺路线制定：制定工艺路线的出发点是使零件的几何形状、尺寸精度、位置精度等技术条件能得到合理的保证。

发法兰盘零件的机械加工工艺规程及夹具设计.doc

发法兰盘零件的机械加工工艺规程及夹具设计.doc

机械制造技术基础课程设计说明书设计题目：法兰盘零件的机械加工工艺规程及夹具设计设计者：2012年 9 月 13日长春理工大学机械制造技术基础课程设计任务书题目：发法兰盘零件的机械加工工艺规程及夹具设计内容： 1、零件图 1 张2、毛坯图 1 张3、机械加工过程卡 1 张机械加工工序卡10 张4、夹具结构设计装配图 1 张5、夹具结构设计零件图 1 张6、课程设计说明书 1 份班级：学生：2012年9月13日摘要本次课程设计的课题是 CA6140车床法兰盘加工工艺规程及某一工序专用夹具设计，主要内容如下：首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工表面和加工要求。

根据零件图提出的加工要求，确定毛坯的制造形式和尺寸的确定。

第二步，进行基面的选择，确定加工过程中的粗基准和精基准。

根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。

第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。

对于粗加工，还要校核机床功率。

最后，设计第三道工序—钻法兰盘孔的夹具。

先提出设计问题，再选择定位基准，然后开始切削力、夹紧力的计算和定位误差的分析。

然后把设计的过程整理为图纸。

通过以上的概述，整个设计基本完成。

关键词机械；加工工艺；夹具设计目录序言错误!未定义书签。

1零件的分析错误 !未定义书签。

零件的作用错误 ! 未定义书签。

零件的工艺分析错误 ! 未定义书签。

2工艺规程设计错误!未定义书签。

确定毛坯的制造形式错误 ! 未定义书签。

基面的选择错误 ! 未定义书签。

制定工艺路线错误 ! 未定义书签。

机械加工余量，工序尺寸及毛坯尺寸的确定错误 ! 未定义书签。

确定切削用量及基本工时错误 ! 未定义书签。

3夹具设计 30问题的提出 30夹具设计30参考文献33致谢34序言通过本次课程设计使我们能综合运用机械制造技术基础中的基本理论，并结合实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（ CA6140车床法兰盘）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。

夹具毕业设计论文说明法兰盘工艺及其夹具设计

夹具毕业设计论文说明法兰盘工艺及其夹具设计

江西农业大学工学院《机械制造工艺》课程设计说明书课题名称: 法兰盘工艺及其夹具设计专业：机械设计制造及其自动化班级：机制082姓名：学号：指导老师：2011 年 1月20日姓名班级机制082 学号20081015设计题目法兰盘工艺及其夹具（钻孔）设计指导老师零件名称法兰盘材料HT200生产类型中批量生产毛坯铸件生产纲领年生产量4200件设计任务法兰盘零件加工工艺规程，钻4XΦ20阶梯孔的钻床专用夹具设计。

其余9技术要求刻字字形高，刻线宽；面抛光；外圆无光镀铬。

二、机械制造工艺课程设计任务书目录1、序言.............................................................................. .. (2)2、设计任务 (3)3、工艺规程设计 (4)3.1定位基准的选择 (4)3.2工件表面加工方法的选择 (5)3.3制定工艺路线 (7)3.4确定加工余量、工序尺寸及毛坯尺寸,设计、绘制毛坯图…………4 夹具设计 (45)4.1设计要求 (45)4.2夹具设计的有关计算 (45)4.3夹具结构设计及操作简要说明 (46)5、结束语 (47)6、参考文献 (47)1、序言机械制造工艺课程设计是在我们完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

2 提高结构设计的能力。

通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

(完整版)毕业设计-法兰盘加工工艺及夹具设计(最新整理)

(完整版)毕业设计-法兰盘加工工艺及夹具设计(最新整理)

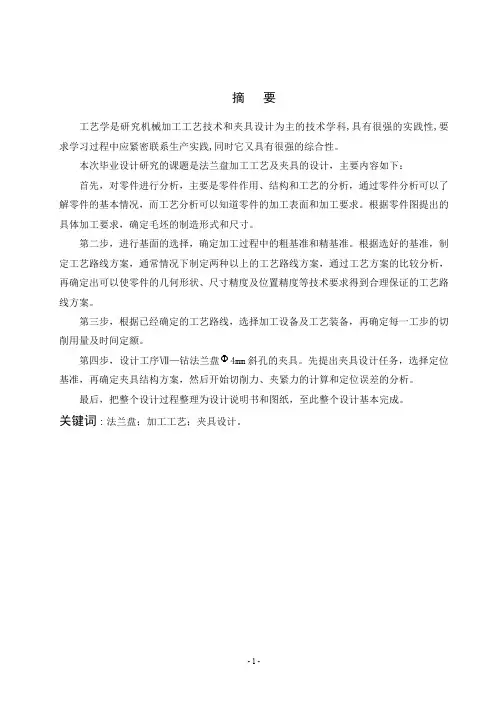

摘要工艺学是研究机械加工工艺技术和夹具设计为主的技术学科,具有很强的实践性,要求学习过程中应紧密联系生产实践,同时它又具有很强的综合性。
