[米格1.44苏-47T-507]俄罗斯四代战机之迷离俄罗斯将四代战机高傲地称为五代，这高人一等的新型战斗机尽管到现在只有少许机身与机翼，但它研发的起跑时刻与F-22几乎相同。
在历时近20年的马拉松竞赛中，F-22获胜后高擎奖杯的手臂早已经酸软，而对手还艰难地在赛道上踉跄。
在全世界的期待中，俄罗斯四代机从MFI计划到PAKFA计划，频繁地进行苏-47、米格1.44和T-50的选手更换，而这一过程中1-90、MFI、LMI、S-32、S-37、苏-47、苏－54、米格1.42、米格1.43、米格1.44、1-21、PAK FA、T-50等新一代战机的名号更令人眼花缭乱，即便是内行理清思路也要大费周折(如果本文混用，纯属习惯问题)。
在F-22首飞14年后，俄罗斯最终确定的四代机原型机T-50，可能会在数度推迟后于2010年上天，届时，将创造继三代机服役时间与美国相差7-9年后又一个新的落后纪录。
苏联隐身红星MFI俄第五代战机发展可追溯至上世纪70年代，当时苏联几大战机设计局开始了90年代战斗机、攻击机、轰炸机三个大项目的预研和论证工作，分别称为1-90、Sh-90、B-90。
1983年，苏联开始了与美国ATF计划对抗的MFI(多用途前线战斗机)计划，即苏联第五代战斗机计划，因此苏联空军一直以1-90称呼MFI。
这个计划由重型战斗机MFI和轻型前线战斗机LFI组成。
1986年苏联军方向苏霍伊、米格、雅克福列夫三大战机设计局下达第五代战机研制任务，米格设计局推出1.42，苏霍伊设计局提出S-32前掠翼战机，雅克福列夫设计局提出一种采用鸭式布局、类似F-22的单发战机。
雅克福列夫设计局的方案在外形上最有隐身特色，但单发战机不符合苏联空军远程、重型要求，苏霍伊设计局的S-32因使用前掠式主翼，风险较高，因此双双落败。
米格设计局的1.42由于充分听取了空军、国土防空军、空军研究院的意见，完全符合苏军作战思想而获胜，由此MFI计划获得实质性推进。
现代化战斗机是一个由多方面因素综合作用所构成的整体，每一代战斗机的出现除了代表着在航空技术上所获得的发展之外，更加重要的是对战斗机的战术应用认识上的提高。
战斗机在设计之初所确定的技术指标和使用方式决定了飞机的整体设计特点。
随着科技的发展，在"先敌发现、先敌开火、先敌摧毁"作战思想的牵引下，战斗机已经发展到了以F-22、F-35为代表的第四代，其“超音速巡航、超机动性、隐身、可维护性”的特点已经成为第四代超音速战斗机事实上的划代标准。
战斗机的现代化改进虽然在技术上可以得到一定的发展和完善，但是由使用方式决定的固有设计特点却无法依靠技术改进来进行调整，第二代战斗机无论进行任何形式的改进也无法达到第三代战斗机的标准，以第三代战斗机的设计也根本不可能具备发展成第四代战斗机的基础条件。
因此，面对F-22、F-35 我们应该选择设计满足超音速、高隐身、高机动的第四代战机来与之抗衡，而不能幻想通过对现有机型进行优化改进就能与F-22、F-35为代表的第四代飞机及其他具有类似特点的飞行器进行抗衡和拦截。
由此，我们可以研究分析一下F-22、F-35以及早期阶段的YF-22和被淘汰出局的YF-23,从它们的设计特点上大致勾勒出我们所需要的能与之相抗衡的战机整体布局。
图1 F-22三面图整体上看，F-22、F-35以及之前的YF-22、YF-23都没有采用鸭式布局，主要原因是配平问题和隐身问题。
从配平角度看，为了实现有效的俯仰控制，鸭翼就无法配平机翼增升装臵产生的巨大低头力矩，为了配平增升装臵，鸭翼就要增大，这样对机翼的下洗也会随之增大，反而削弱了原来的增升效果；同时为了防止深失速，还可能需要增加平尾；大鸭翼也很难满足跨音速面积率的要求，这样就增大了超音速阻力不利于超音速巡航。
从隐身角度看，隐身设计的一个很重要的原则是要尽量保证机体表面的连续，而鸭翼恰恰是机身的不连续处，其位臵大小平面形状很难匹配。

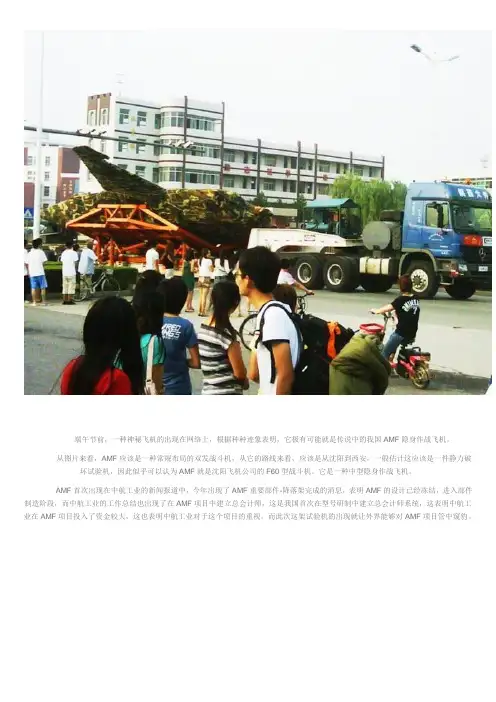

端午节前，一种神秘飞机的出现在网络上，根据种种迹象表明，它极有可能就是传说中的我国AMF隐身作战飞机。
从图片来看，AMF应该是一种常规布局的双发战斗机，从它的路线来看，应该是从沈阳到西安，一般估计这应该是一件静力破坏试验机，因此似乎可以认为AMF就是沈阳飞机公司的F60型战斗机。
它是一种中型隐身作战飞机。
AMF首次出现在中航工业的新闻报道中，今年出现了AMF重要部件-降落架完成的消息，表明AMF的设计已经冻结，进入部件制造阶段，而中航工业的工作总结也出现了在AMF项目中建立总会计师，这是我国首次在型号研制中建立总会计师系统，这表明中航工业在AMF项目投入了资金较大，这也表明中航工业对于这个项目的重视，而此次这架试验机的出现就让外界能够对AMF项目管中窥豹。
笔者认为运输的飞机可能和沈飞公开的F60相近，注意它的进气道前掠从运输的卡车和旁边的奥迪A6L轿车推测，这架飞机的大小应该和阵风差不多，相信应该是一种中型的作战飞机，许多人可能会奇怪，为什么AMF会是一种双发中型作战飞机？实际上我们看一下，目前几种同类的作战飞机项目，如印度的MRCA、韩国的KFX，这些飞机都是双发中型作战飞机，造成这种现象的一个原因还是要从这些飞机本身说起，我们知道，随着飞机结构越来越复杂，飞机设备越来越多，所以现代作战飞机体积和重量是呈现增加趋势的，举个例子，同样是高低搭配，F-16就要比米格-21要重的多，相应的作为第四代飞机的低档作战飞机的尺寸和重量要比以前的作战飞机有所增加也是非常正常的事情，最明显的例子就是F-35的空重几乎达到了三代重型战斗机的水平。
F-35给人很肥的感觉那么AMF为什么不是象F-35那样是一种单发战斗机？我们知道第四代作战飞机最大的特点就是采用了隐身设计，而隐身设计一个最重要的措施就是采用了内装弹舱，这是因为外露的武器不但是本身增加了飞机的RCS，并且雷达电波还会在机身和武器之间多次反射，形成互反射效应，进一步增加飞机的RCS，以目前战斗机主流配置4枚中距空空导弹和2枚近距空空导弹来计算，飞机的弹舱的长度至少要达到4米，宽度应该在3米，深度应该是1米左右，但是弹舱内置一个重要直接的后果就是增加了飞机长度和体积，这是因为需要在机体内部找到足够的空间来安装这些武器，在此之前，这些武器可以挂载飞机的机翼或者机身下面。
情报交流本文2010-03-10收到,作者分别系空军工程大学导弹学院博士生、教授第四代战斗机作战效能评估孙 鹏 杨建军图1 美国空军F -22猛禽战斗机 摘 要 在简要分析典型第四代战斗机技术性能特点的基础上,提出了一种较系统的战斗机作战效能评估体系,重点选取影响战斗机作战效能评估的七个主要指标(生存能力、机动性能、态势感知能力、信息支援能力、攻击能力、抗干扰能力和可靠性)建立了指数模型,最后用该模型方法对F -22、F -35和苏-35B M 三种战斗机的作战效能进行评估,验证了该方法的有效性。
关键词 第四代战斗机 效能评估 模型引 言随着美军F -22猛禽战斗机正式列装,俄军Т50也进入全面试验阶段,似乎在向我们传达这样一个信息———第四代战斗机正快步向我们走来。
面对日趋复杂的国际安全形势,开展第四代战斗机的作战效能评估研究,推动第四代战斗机的研制工作将具有十分重要的现实意义。
1 第四代战斗机的典型技术性能分析按世界通用的标准,战斗机的使用和发展划分为三代:喷气机代替螺旋桨飞机的时代为第一代;喷气机由亚声速到超声速的时代为第二代;装备先进的火控系统和良好的气动性能、具备对地攻击能力的时代为第三代。
而具有超声速巡航能力、超机动能力、隐身能力和超视距导弹攻击能力的战斗机为第四代战斗机。
第四代战斗机与第三代战斗机相比做了很大的改进,主要体现在以下几方面(以F -22为例分析):1)具有隐身性能F -22的雷达反射面积仅为0.1m 2,可以做到DOI :10.16338/j .issn .1009-1319.2010.06.017情报交流图2 第四代战斗机作战效能分析指标体系先敌发现、先敌攻击,大大增强作战的突然性、隐蔽性,提高作战效能[1]。
2)具有超声速巡航能力发动机不开加力时,飞机能以M a=1.58的速度超声速巡航30m i n 。
可大大提高空中发射导弹的初始速度,把敌机拦截在更远的空域,这在双方迎头相遇的超视距空战中尤为重要。

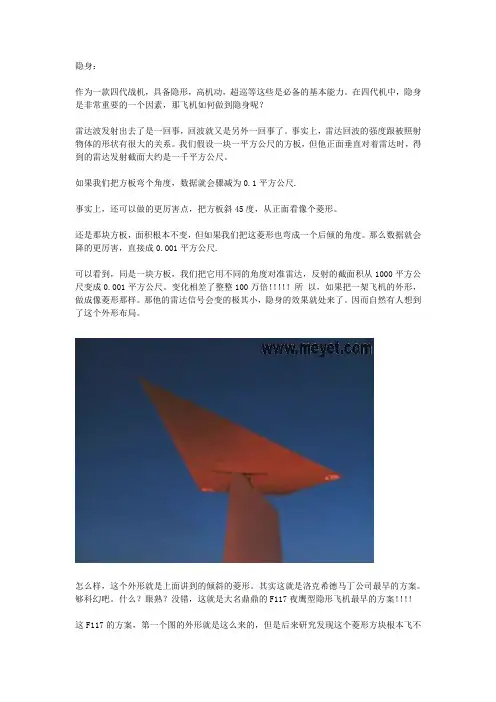

隐身：作为一款四代战机，具备隐形，高机动，超巡等这些是必备的基本能力。
在四代机中，隐身是非常重要的一个因素，那飞机如何做到隐身呢？雷达波发射出去了是一回事，回波就又是另外一回事了。
事实上，雷达回波的强度跟被照射物体的形状有很大的关系。
我们假设一块一平方公尺的方板，但他正面垂直对着雷达时，得到的雷达发射截面大约是一千平方公尺。
如果我们把方板弯个角度，数据就会骤减为0.1平方公尺.事实上，还可以做的更厉害点，把方板斜45度，从正面看像个菱形。
还是那块方板，面积根本不变，但如果我们把这菱形也弯成一个后倾的角度。
那么数据就会降的更厉害，直接成0.001平方公尺.可以看到，同是一块方板，我们把它用不同的角度对准雷达，反射的截面积从1000平方公尺变成0.001平方公尺。
变化相差了整整100万倍！！！！！所以，如果把一架飞机的外形，做成像菱形那样。
那他的雷达信号会变的极其小，隐身的效果就处来了。
因而自然有人想到了这个外形布局。
怎么样，这个外形就是上面讲到的倾斜的菱形。
其实这就是洛克希德马丁公司最早的方案。
够科幻吧。
什么？眼熟？没错，这就是大名鼎鼎的F117夜鹰型隐形飞机最早的方案！！！！这F117的方案，第一个图的外形就是这么来的，但是后来研究发现这个菱形方块根本飞不起来，所以后来把两侧拉长，加了个内倾尾翼，成了第二张.这个验证机被称之为Have Blue，已经有夜鹰的影子了。
而上面的第三个就是真正量产型的F117。
第四个方案，加了尾翼的是个海军型的，后来项目被取消。
F117毕竟是第一代的隐形飞机，这飞机最大的毛病在于为了追求隐身而导致机动性超级差，而且很多地方受当时条件的限制，计算机只能处理二维面，所以处处棱角分明。
在南联盟被打下一架后，他的地位就急转直下，因为缺点突出，没几年后就开始退役，到2008年，全部的F117退役，一代名机，就这么匆匆下场，无不让人感慨。
雷达波也是一种波，所以它具有波的普遍特性。

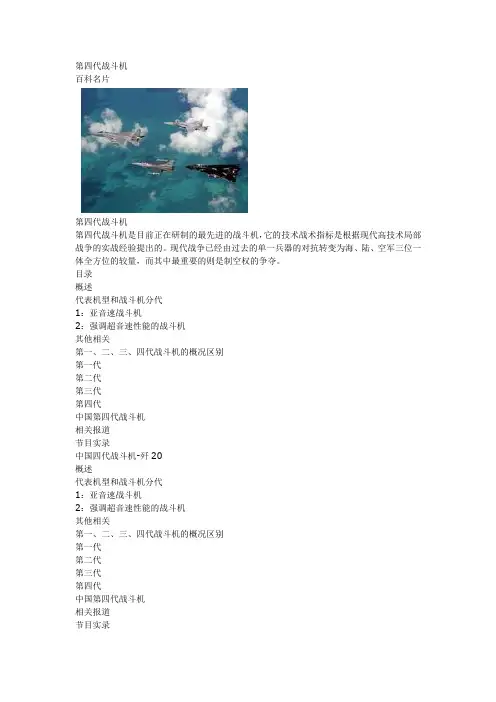

第四代战斗机百科名片第四代战斗机第四代战斗机是目前正在研制的最先进的战斗机，它的技术战术指标是根据现代高技术局部战争的实战经验提出的。
现代战争已经由过去的单一兵器的对抗转变为海、陆、空军三位一体全方位的较量，而其中最重要的则是制空权的争夺。
目录概述代表机型和战斗机分代1：亚音速战斗机2：强调超音速性能的战斗机其他相关第一、二、三、四代战斗机的概况区别第一代第二代第三代第四代中国第四代战斗机相关报道节目实录中国四代战斗机-歼20概述代表机型和战斗机分代1：亚音速战斗机2：强调超音速性能的战斗机其他相关第一、二、三、四代战斗机的概况区别第一代第二代第三代第四代中国第四代战斗机相关报道节目实录中国四代战斗机-歼20展开编辑本段概述由于通讯手段和电子雷达、预警设备的发展，使现代战争的战场空前扩大，为了适应这一变化，飞机的作战半径也应该相应增加，为此对第四代战斗机提出了超音速巡航的要求；而为了应对敌方强大的电子雷达系统和防空导弹的威胁，飞机具有隐身能力也是必不可少的；隐身无疑提高了飞机的生存率。
综合起来对第四代战斗机往往要求具有下列战术技术性能：第四代战斗机第四代战斗机的标准通常称为4S标准，因为这四个标准的英文单词都以S开头，即Super ManeuverabilitySuper Sonic CruiseStealthSuperior Avionics for Battle Awareness and Effectiveness翻译成中文就是―超机动性‖、―超音速巡航‖（某些翻译为不开加力都超音速巡航，实际上是多余的，因为战斗机巡航状态一般不用加力，加力一般用于对空格斗冲刺等任务）、―隐身能力‖和―高级战役意识和效能的航空器‖（直译）。
关于Superior Avionics for Battle Awareness and Effectiveness国内有一些译作―高可维护性‖，―超视距打击‖等等。
按照F-22的制造商洛克希德马丁公司的官方文档（http://www.lockheedmartin. com/data/assets/corporate/press-kit/F-22-Brochure.pdf）的解释，更倾向于解释为―高信息优势‖，也就是―网络中心战‖。
善隐者，上隐于九天——热点战机隐身性能分析一、前言【孙子兵法】云：“善守者藏于九地之下，善攻者动于九天之上，故能自保而全胜也。
”现代化战争各种探测手段层出不穷，谁能先敌发现和攻击往往就决定了谁能掌握主动，而谁更能隐蔽谁的战场生存力就越强。
要想赢必须要善于隐藏自保，先立于不败之地，而后出其不意的进攻，夺取胜利。
对战机而言，隐身能力的高低已成为提高生存力，获取不对称作战优势的必不可少的重要手段。
现代战机最主要考虑的隐身措施是缩减本机的雷达反射、红外辐射特征，减少被发现的概率，结合电子对抗及主动对消等手段，以及合理的规避战术，战场生存力可以大幅提高。
在隐身技术领域，美国是毫无争议的领头羊，其B-1B、F-117、B-2、F-22、F-35等隐身战机的设计理念和技术应用是各国竞相研究效仿的目标。
本文重点从外形和结构化隐身技术等方面，对比分析几款热点战机的隐身性能，并尝试根据一些公开的研究测试结论给出量化的数据推导，所得结论不代表型号真实数据，仅供军迷参考。
这些机型主要包括目前被划为四代战机的美制F-22、中国J-20和俄罗斯T-50，文章的最后针对近期网络热点，附加点评中国J-10隐身改型以及法国阵风两款 3.5 代机型的准隐身性能。
二、基础概念说明雷达波隐身主要包括外形隐身技术和隐身材料、结构的应用，红外隐身主要是降低战机发动机和表面气动热点红外辐射的技术，此外战机本身安装的各种雷达、电子设备也会向外辐射电磁波，每个辐射源习惯上被称为一个射频孔径，这些信号不加掩饰的话很容易被对手截获发现，通过对各孔径进行综合和优化，可以降低被截获概率，提高隐身能力。
在展开对比分析之前，需要先了解几个基本概念：1.在电磁辐射能量范畴，电子学上为了便于度量能量的大小，采用了等效雷达散射截面积（RCS）和米制的度量概念，一个物体的RCS 等效为同一电磁场内系统可测得相同散射能量的标准球体径向横截面积的大小，比如某物体RCS 为1m²，即等同于半径是0.564m 的金属球（几何横截面积1m²）所反射的RCS 效果；2.为便于对比辐射能量相对强弱，引入电子学中的分贝（dB）概念，取两个能量值之比的10 倍对数值，比如 3 分贝表示算术比值大 1 倍，10 分贝表示大10 倍，20 分贝表示大100 倍，反之分贝为负值则表示减小为对应的几分之一。

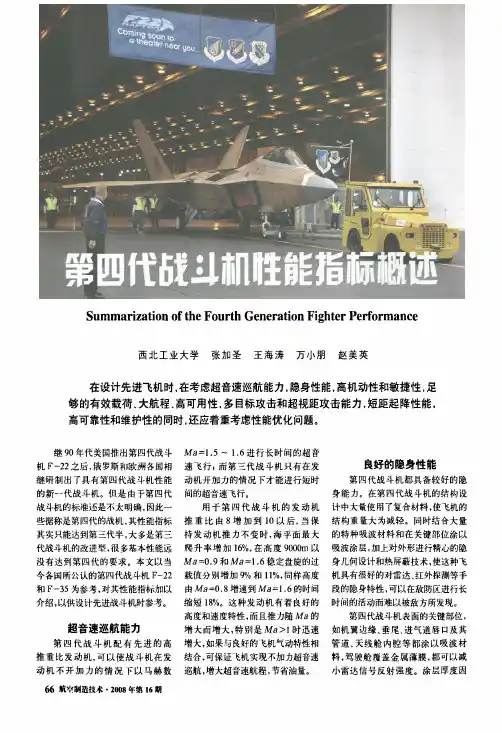

ＳｕｍｍａｒｉｚａｔｉｏｎｏｆｔｈｅＦｏｕｒｔｈＧｅｎｅｒａｔｉｏｎＦｉｇｈｔｅｒＰｅｒｆｏｒｍａｎｃｅ西北工业大学张加圣王海涛万小朋赵美英在设计先进飞机时。
在考虑超音速巡航能力，隐身性能，高机动性和敏捷性，足够的有效载荷，大航程、高可用性，多目标攻击和超视距攻击能力，短距起降性能，高可靠性和维护性的同时，还应着重考虑性能优化问题。
继９０年代美国推出第四代战斗机Ｆ－２２之后，俄罗斯和欧洲各国相继研制出了具有第四代战斗机性能的新一代战斗机。
但是由于第四代战斗机的标准还是不太明确，因此一些据称是第四代的战机，其性能指标其实只能达到第三代半，大多是第三代战斗机的改进型，很多基本性能远没有达到第四代的要求。
本文以当今各国所公认的第四代战斗机１７—２２和Ｆ－３５为参考，对其性能指标加以介绍，以供设计先进战斗机时参考。
超音速巡航能力第四代战斗机配有先进的高推重比发动机，可以使战斗机在发动机不开加力的情况下以马赫数６６航窄制造技术・２００８年第１６期Ｍａ＝１．５～１．６进行长时间的超音速飞行，而第三代战斗机只有在发动机开加力的情况下才能进行短时间的超音速飞行。
用于第四代战斗机的发动机推重比由８增加到１０以后，当保持发动机推力不变时，海平面最大爬升率增加１６％，在高度９０００ｒｎ以Ｍａ＝０．９和Ｍａ＝１．６稳定盘旋的过载值分别增加９％和１１％，同样高度由Ｍａ＝０．８增速到Ｍａ＝１．６的时间缩短１８％。
这种发动机有着良好的高度和速度特性，而且推力随Ｍａ的增大而增大，特别是Ｍａ＞１时迅速增大，如果与良好的飞机气动特性相结合，可保证飞机实现不加力超音速巡航，增大超音速航程，节省油量。
良好的隐身性能第四代战斗机都具备较好的隐身能力。
在第四代战斗机的结构设计中大量使用了复合材料，使飞机的结构重量大为减轻。
同时结合大量的特种吸波材料和在关键部位涂以吸波涂层，加上对外形进行精心的隐身几何设计和热屏蔽技术，使这种飞机具有很好的对雷达、红外探测等手段的隐身特性，可以在敌防区进行长时间的活动而难以被敌方所发现。
(图文并茂）四代机基本知识之隐身来美言这么久，我常长真臻一直苦于不会发图，所以很多帖子都不好发，现在好了，经群里朋友的点拨下，终于会发图了，那么就可以痛快的发帖子了。
网上很多网友发的四代图都是自己随性想象画作，并没有很好的理论参照，大多停留在表面。
而我发的这帖子，将会有大量的理论数据作为后盾，并同时将进行大量的科普图文讲解，虽然会很长，但绝对不会枯燥。
这样美言网友看后，就能明白到为什么要这么设计，并且相信大家看了后对自己的军事知识会有个很大的飞跃。
而隐形将最先开讲，因为四代机的隐形太重要了，后面讲的所有内容都是离不开隐形的。
好了，下面进入正题。
(图文并茂）四代机基本知识之隐身【图文并茂】四代机基本知识之翱翔之翼(图文并茂）四代机基本知识3－－－进气道的故事（1/4）（图文并茂）四代机基本知识4－进气道之XB70女武神的哀伤（图文并茂5）冲压发动机界的恐龙、哥斯拉以及宇宙哥斯拉（图文并茂6）进气道故事之－超燃冲压发动机，乘波器及脉冲爆震发动机四代机之隐身作为一款四代重歼，具备高隐形，高机动，超音速巡航等这些是必备的基本能力。
在与美帝F22对抗的过程中，我们必须处于相似的水平，这样才能具备对抗的能力。
在四代机中，隐身是非常重要的一个因素，那飞机如何做到隐身呢？现代战场漫天飞舞电磁波，面对复杂电磁环境下，不明真相的群众路过，雷达为了避免复杂电磁环境的干扰，在三个代表的先进思想指导下，采用各种先进的信号处理手段，把那些杂乱的电波和谐掉，只有构建出和谐的电磁天空，才能找到某位外部特征明显的打酱油路过的同志。
但那位外部特征明显手里拎着酱油瓶的同志，岂会束手就擒？？于是那位同志经过一番乔装打扮，做了顿面部整容手术后，把手里准备砸人的酱油瓶藏在内衣内裤里。
这样在复杂电磁环境下，就能蒙混过关了，或者推迟被发现的时间，给自己争取到足够的时间丢酱油瓶，这样的话，隐身的目地也就达到了。
点击查看大图：在这里，这位同志来友情客串。
雷达波发射出去了是一回事，回波就又是另外一回事了。
事实上，雷达回波的强度跟被照射物体的形状有很大的关系。
我们假设一块一平方公尺的方板，但他正面垂直对着雷达时，得到的雷达发射截面大约是一千平方公尺点击查看大图：正面垂直面对雷达如果我们把方板弯个角度，数据就会骤减为0.1平方公尺点击查看大图：事实上，还可以做的更厉害点，把方板斜45度，从正面看像个菱形。
点击查看大图：事实上，还是那块方板，面积根本不变，但如果我们把这菱形也弯成一个后倾的角度。
那么数据就会降的更厉害，直接成0.001平方公尺点击查看大图：可以看到，同是一块方板，我们把它用不同的角度对准雷达，反射的截面积从1000平方公尺变成0.001平方公尺。
变化相差了整整100万倍！！！！！所以，如果把一架飞机的外形，做成像菱形那样。
那他的雷达信号会变的极其小，隐身的效果就处来了。
因而自然有人想到了这个外形布局。
点击查看大图：怎么样，这个外形就是上面讲到的倾斜的菱形。
其实这就是洛克希德马丁公司最早的方案。
够科幻吧。
什么？有些美言老鸟看着有点眼熟？没错，这就是大名鼎鼎的F117夜鹰型隐形飞机最早的方案！！！！点击查看大图：这F117的方案，第一个图的外形就是这么来的，但是后来研究发现这个菱形方块根本飞不起来，所以后来把两侧拉长，加了个内倾尾翼，成了第二张图的模样点击查看大图：这个验证机被称之为Have Blue，已经有夜鹰的影子了。
而上面的第三个就是真正量产型的F117。
第四个方案，加了尾翼的是个海军型的，后来项目被取消。
点击查看大图：海军型的F117，当然叫海鹰了。
F117毕竟是第一代的隐形飞机，这飞机最大的毛病在于为了追求隐身而导致机动性超级差，而且很多地方受当时条件的限制，计算机只能处理二维面，所以处处棱角分明。
在南联盟被打下一架后，他的地位就急转直下，因为缺点突出，没几年后就开始退役，到2008年，全部的F117退役，一代名机，就这么匆匆下场，无不让人感慨。
点击查看大图：科索沃战争中，被打下来的F117残骸。
点击查看大图：这架F117被拆毁，遇到暴力拆迁队，死都不能落个全尸，真是惨。
雷达波也是一种波，所以它具有波的普遍特性。
一般而言，波长越长它的频率就越低，而波长越短，他的频率就越高。
比如蝙蝠嘴里发射的超声波，就是一种波长短而频率很高的声波，波长短是因为蝙蝠的嘴巴小，只能发出窄的波。
高频率的超声波具有指向性好，精度高，不易受干扰，信号回馈速度快，但传播距离短的特点。
而低频率的长波则具有相反的特点点击查看大图：古代人天天看星星，于是成了天文学家。
天天看河流，于是成了水利学家。
天天看石头，成了地质学家。
现代人天天看蝙蝠，于是雷达出现了。
囧雷达的工作频率跟他的工作性质密切相关，当频率低于3MHz时。
这时候，电磁波可以沿地球表面传播，而不受地球曲率的影响，所以可以传播的很远。
由于雷达电线的尺寸跟雷达的波长成正比，所以这种低频的长波雷达尺寸向来十分的巨大。
点击查看大图：苏联早期的远程警戒雷达，对比下面的楼房，就可以知道这雷达有多大了。
由于雷达天线的尺寸跟波长成正比，所以大家就可以估计这雷达波的波长有多长了。
它的传播距离非常远，是用来监视美国的弹道导弹的。
点击查看大图：这个是雷达各频段的名称。
其中频率低的L波段主要用于远程警戒雷达，S波段用于中程警戒与跟踪，X波段由于体积小，所以用于空中或其他移动场合，多普勒导航雷达也是X 波段雷达。
由于S波段跟X波段是目前应用最广泛，最主要的工作频段，所以隐形飞机的隐形主要就是针对这些波长做文章。
不同波长的电磁波打到飞机上截获的目标截面积RCS（radar cross section）的差异很大。
总的来讲，主要分三种。
1．低频区：当雷达波的波长大于目标尺寸时，入射场的相位跟振幅都没有什么变化。
这时候整个目标都参与散射过程。
所以他的形状和细节并不重要，主要取决于他的体积。
换句话说，任你是李逵还是李鬼都不重要，它只要知道有人来了就行。
2．谐振区：当雷达波的波长跟目标尺寸相近时，入射场的相位跟在目标长度上的变化很明显。
目标的每一部分都会影响到另一部分的场强，每一点的回波都是由很多部位相互影响的叠加。
所以很难预测回波的性质。
这时候它还是很难分清李逵和李鬼。
3．高频区：当雷达波的波长小于目标尺寸时候，它的散射符合光学定律，目标形状间的相互作用可以忽略不计。
它的总散射可以理解为某些局部散射的单独合成。
这个时候，它就能分清李逵和李鬼了，并知道了李逵是拿斧头的，李鬼是拿狼牙棒的。
由于防空雷达和机载雷达都处于分米波和厘米波段，这些波长都小于目标尺寸，处在高频区。
所以隐形飞机的研究主要就是对付这些波长小于目标尺寸的波段。
但我们也可以看到，对于波长长的米波雷达等，由于波长大于目标尺寸，所以目标的形状不重要，整个目标都会发生散射，所以能有效提前发现隐形飞机。
这是一种预报隐形飞机的很好手段，听群里人讲，我们的远程雷达就曾照射到在日本起飞的F22战斗机。
由于雷达有效探测距离和RCS的四次方根呈正比关系。
所以要想使探测距离缩短一半，那么目标的雷达截面积（RCS）就要缩小为原来的1/16。
换句话说，除非使用隐形手段，否则单纯的依靠减小飞机的尺寸并不能有效减小雷达反射面积。
所以要想有效减小雷达反射面积，采取隐形手段才是王道。
前面说过，由于目标的散射在高频区，他的总散射场可以分解为某些局部散射场的合成。
那么那些局部的点，线，面的散射源就成了要研究的重点。
对于散射回波，主要分有镜面散射波，绕射波和行波，爬行波这几个种类。
对于镜面散射，当电磁波打到光滑的表面时候，能发生镜面散射，就像初中学的光的反射现象一样，由于镜面散射能把大部分电磁波的能量完整的散射回去，所以是一种很强的散射源。
另一种强散射源就是边缘绕射。
当电磁波打到棱线的边缘时，镜面反射已不存在，这时候，电磁波会沿着边缘产生无数条绕线。
边缘绕射是最常见的散射现象，也是一种较强的散射源。
当飞机在雷达区消除了镜面散射后，边缘绕射就成了主要的散射源。
点击查看大图：边缘绕射是最常见也是最重要的散射源，当飞机镜面散射消除后，边缘绕射就成了主要的散射源。
比如机翼和一些部件的连接处，都容易造成边缘绕射。
除此以往还有几种弱散射源，比如尖顶散射。
当电磁波打到尖顶，比如飞机机头时候，会在机头出发生绕射，但这是种弱散射源点击查看大图：尖顶散射是种弱散射源还有一种就是行波，当电磁波打到物体表面时，电磁波会沿着物体表面进行爬行。
这种爬行波在爬行过程中遇到表面不连续处，不同物质的交界处，缺口出等任何有剧烈变化的地方都会向外散射出电磁波，当它爬到物体末端无处可走时，就会产生绕射波。
并同时沿着原路返回，在返回途中，遇到任何不连续处会发出第二次散射。
点击查看大图：点击查看大图：可以看到，在表面任何有剧烈变化的地方，都会产生散射。
点击查看大图：一个爬行波的走势图，当雷达波打到飞机时，沿着机体表面爬行，从头走到尾到没路的时候，再沿原路返回，并不断发出散射，不幸的是，这返回的行波的散射方向是直对着雷达方向的。
所以飞机表面一定要极力避免出现任何不连续处。
除了上面的一些反射外，还有两个重要的反射源，那就是角反射跟腔体反射。
如果两个面互成90度角，那么入射电磁波会在里面互相反射后成强烈的回波，是个强烈的反射源，而对于腔体，也会有相似的情况，也是个强烈的反射源。
点击查看大图：对于飞机机头的雷达整流罩而言，如果是不透波的，那么机头就会有尖顶散射，是种弱散射源。
如果是透波的，那么入射雷达波就能“看见”里面各种设备从而构成多角反射器，成了一个强反射源。
图上的这个F35用的APG－81雷达，就呈一个斜上的角度固定在那，避免互成90度，来减少反射面积。
点击查看大图：对飞机座舱而言，存在腔体反射，是个强反射源。
对于此，F22的座舱玻璃罩涂有金属导电层，来减小反射面积。
所以F22的玻璃座舱盖有明显的金属感。
那么，在雷达面前，飞机要如何修改才能做到隐身呢？我在最开始，介绍了F117的外形布局来源。
这说明，外形的修改其实能很大的影响飞机的RCS值，事实上，飞机外形的优化一直是最好的隐形手段。
但除此之外，隐形飞机要应该做到：1. 飞机表面要尽量的平滑过渡，尽量不要有任何缺口，突出物等任何剧烈改变的地方。
点击查看大图：点击查看大图：上面两图可以明显看出，表面的完整跟有缺口的物体对RCS的影响很大。
隐形飞机要极力避免出现各类不平滑的地方。
2.把强散射源变成弱散射源对于一个球体而言，当雷达波照射过去后，它总存在一个方向，是正对着雷达波，因而会形成一个强烈的镜面反射。
解决办法就是把它拍拍扁，再把边缘捏的尖尖的（这不就成了一个UFO了么。
哈哈），成了边缘散射或尖劈散射。
这样一个强的镜面散射源就变成弱散射源。
事实上，圆柱体或纺锤体都会产生镜面散射。
