三相异步电机空载试验原理
一、空载运行原理
三相异步电机在空载运行时，转子转速接近于同步转速，此时电机处于发电状态。
空载运行是异步电机的一个重要工作状态，通过空载试验可以了解电机的机械特性、电磁性能和损耗情况等。
二、电磁感应原理
三相异步电机的工作原理基于电磁感应原理。
当三相交流电流通过定子绕组时，会产生旋转磁场。
旋转磁场与转子导体相互作用，产生感应电动势和电流。
感应电流与旋转磁场相互作用，产生电磁转矩，驱动转子旋转。
三、机械特性分析
三相异步电机的机械特性是指在不同条件下的转速和转矩之间的关系。
通过空载试验，可以测量电机的转速、转矩和功率等参数，从而得到电机的机械特性曲线。
这些曲线可以用来分析电机的启动性能、稳定运行性能和调速性能等。
四、损耗与效率测定
在空载试验中，可以测定三相异步电机的各种损耗，包括铁损、铜损和机械损耗等。
损耗的测定有助于了解电机的效率、发热情况和运行稳定性。
通过损耗分析，可以判断电机的制造质量和使用状态，为电机的维护和优化提供依据。
五、电压与电流分析
在空载试验中，需要测量电机的输入电压和电流，以分析电机的电气性能。
通过电压和电流的测量，可以计算出电机的输入功率、功率因数和效率等参数。
这些参数对于评价电机的性能和节能效果具有重要意义。
同时，通过对电压和电流的波形分析，可以判断电机的运行状态和故障情况。
总之，通过三相异步电机空载试验，可以对电机的性能进行全面了解和分析，为电机的设计、制造、使用和维护提供重要依据。

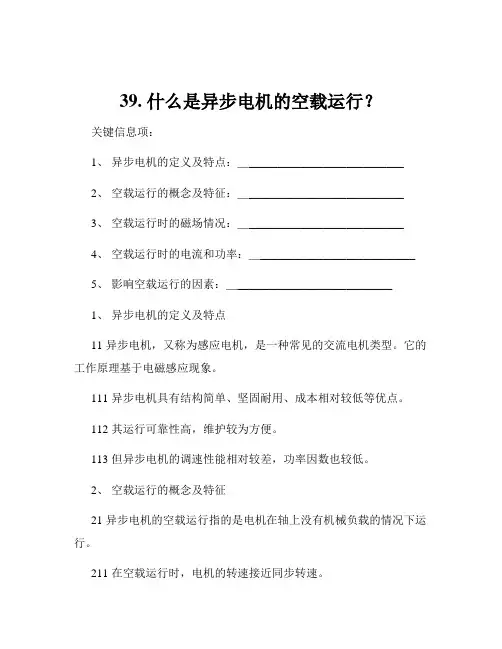

39. 什么是异步电机的空载运行？关键信息项：1、异步电机的定义及特点：＿___________________________2、空载运行的概念及特征：＿___________________________3、空载运行时的磁场情况：＿___________________________4、空载运行时的电流和功率：＿___________________________5、影响空载运行的因素：＿___________________________1、异步电机的定义及特点11 异步电机，又称为感应电机，是一种常见的交流电机类型。
它的工作原理基于电磁感应现象。
111 异步电机具有结构简单、坚固耐用、成本相对较低等优点。
112 其运行可靠性高，维护较为方便。
113 但异步电机的调速性能相对较差，功率因数也较低。
2、空载运行的概念及特征21 异步电机的空载运行指的是电机在轴上没有机械负载的情况下运行。
211 在空载运行时，电机的转速接近同步转速。
212 此时，电机的输出功率几乎为零。
213 但电机仍需消耗一定的电能来维持磁场和克服内部的损耗。
3、空载运行时的磁场情况31 空载运行时，定子绕组中通过电流产生旋转磁场。
311 该磁场在定子铁芯中形成磁通，并在一定程度上通过气隙进入转子铁芯。
312 由于转子中没有电流，所以转子磁场相对较弱。
313 但定子磁场会在转子绕组中感应出电动势，从而产生一定的电流。
4、空载运行时的电流和功率41 空载运行时，电机的电流主要由励磁电流和定子铁芯损耗电流组成。
411 励磁电流用于建立磁场，其大小与电机的铁芯材料、气隙大小等因素有关。
412 定子铁芯损耗电流主要用于补偿铁芯中的磁滞损耗和涡流损耗。
413 空载运行时，电机的功率主要包括定子铜损、铁芯损耗和机械损耗等。
5、影响空载运行的因素51 电机的制造工艺和材料质量对空载运行有重要影响。
511 例如，铁芯的材质和制造精度会影响磁阻和损耗。

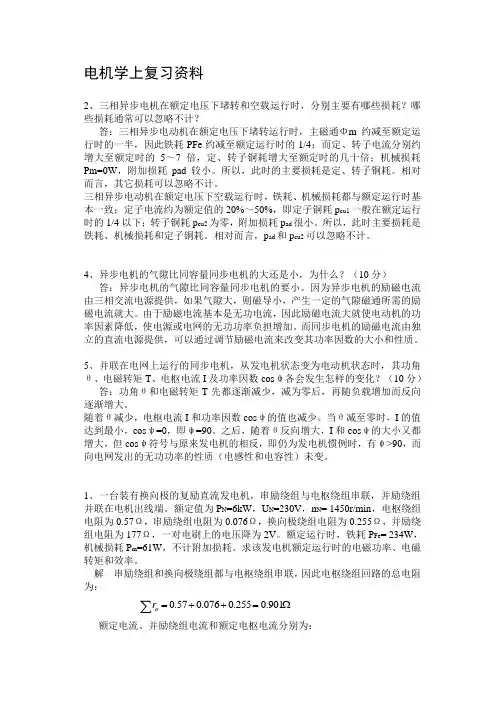

电机学上复习资料2、三相异步电机在额定电压下堵转和空载运行时，分别主要有哪些损耗？哪些损耗通常可以忽略不计？答：三相异步电动机在额定电压下堵转运行时，主磁通Φm 约减至额定运行时的一半，因此铁耗PFe 约减至额定运行时的1/4；而定、转子电流分别约增大至额定时的5～7倍，定、转子铜耗增大至额定时的几十倍；机械损耗Pm=0W ，附加损耗pad 较小。
所以，此时的主要损耗是定、转子铜耗。
相对而言，其它损耗可以忽略不计。
三相异步电动机在额定电压下空载运行时，铁耗、机械损耗都与额定运行时基本一致；定子电流约为额定值的20%～50%，即定子铜耗p cu1一般在额定运行时的1/4以下；转子铜耗p cu2为零，附加损耗p ad 很小。
所以，此时主要损耗是铁耗、机械损耗和定子铜耗。
相对而言，p ad 和p cu2可以忽略不计。
4、异步电机的气隙比同容量同步电机的大还是小，为什么？（10分）答：异步电机的气隙比同容量同步电机的要小。
因为异步电机的励磁电流由三相交流电源提供，如果气隙大，则磁导小，产生一定的气隙磁通所需的励磁电流就大。
由于励磁电流基本是无功电流，因此励磁电流大就使电动机的功率因素降低，使电源或电网的无功功率负担增加。
而同步电机的励磁电流由独立的直流电源提供，可以通过调节励磁电流来改变其功率因数的大小和性质。
5、并联在电网上运行的同步电机，从发电机状态变为电动机状态时，其功角θ、电磁转矩T 、电枢电流I 及功率因数cos ψ各会发生怎样的变化？（10分） 答：功角θ和电磁转矩T 先都逐渐减少，减为零后，再随负载增加而反向逐渐增大。
随着θ减少，电枢电流I 和功率因数cos ψ的值也减少。
当θ减至零时，I 的值达到最小，cos ψ=0，即ψ=90。
之后，随着θ反向增大，I 和cos ψ的大小又都增大，但cos ψ符号与原来发电机的相反，即仍为发电机惯例时，有ψ>90，而向电网发出的无功功率的性质（电感性和电容性）未变。

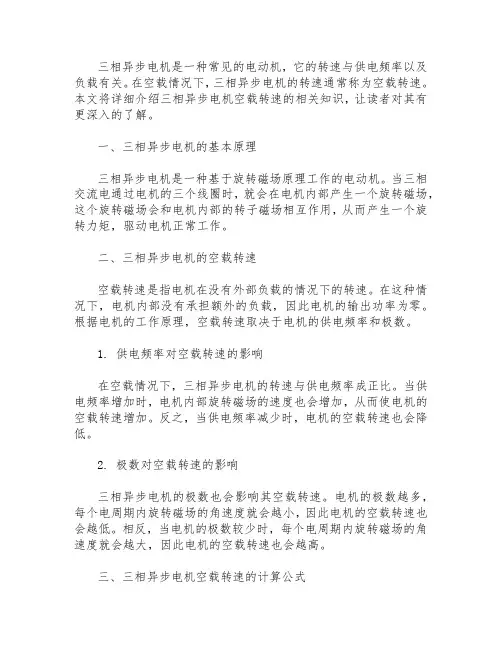

三相异步电机是一种常见的电动机，它的转速与供电频率以及负载有关。
在空载情况下，三相异步电机的转速通常称为空载转速。
本文将详细介绍三相异步电机空载转速的相关知识，让读者对其有更深入的了解。
一、三相异步电机的基本原理三相异步电机是一种基于旋转磁场原理工作的电动机。
当三相交流电通过电机的三个线圈时，就会在电机内部产生一个旋转磁场，这个旋转磁场会和电机内部的转子磁场相互作用，从而产生一个旋转力矩，驱动电机正常工作。
二、三相异步电机的空载转速空载转速是指电机在没有外部负载的情况下的转速。
在这种情况下，电机内部没有承担额外的负载，因此电机的输出功率为零。
根据电机的工作原理，空载转速取决于电机的供电频率和极数。
1. 供电频率对空载转速的影响在空载情况下，三相异步电机的转速与供电频率成正比。
当供电频率增加时，电机内部旋转磁场的速度也会增加，从而使电机的空载转速增加。
反之，当供电频率减少时，电机的空载转速也会降低。
2. 极数对空载转速的影响三相异步电机的极数也会影响其空载转速。
电机的极数越多，每个电周期内旋转磁场的角速度就会越小，因此电机的空载转速也会越低。
相反，当电机的极数较少时，每个电周期内旋转磁场的角速度就会越大，因此电机的空载转速也会越高。
三、三相异步电机空载转速的计算公式根据上述原理，可以得到三相异步电机空载转速的计算公式：N = 120f / P其中，N 表示电机的空载转速，单位为转每分钟（rpm）；f 表示电机的供电频率，单位为赫兹（Hz）；P 表示电机的极数。
例如，当一个四极的三相异步电机供电频率为 50Hz 时，其空载转速为：N = 120 × 50 / 4 = 1500 rpm四、结语通过上述介绍，我们可以了解到三相异步电机空载转速的相关知识。
在实际应用中，了解电机的空载转速可以帮助我们更好地设计和选择电机，从而更好地满足工业生产的需要。
电机学上复习资料2、三相异步电机在额定电压下堵转和空载运行时，分别主要有哪些损耗？哪些损耗通常可以忽略不计？答：三相异步电动机在额定电压下堵转运行时，主磁通Φm 约减至额定运行时的一半，因此铁耗PFe 约减至额定运行时的1/4；而定、转子电流分别约增大至额定时的5～7倍，定、转子铜耗增大至额定时的几十倍；机械损耗Pm=0W ，附加损耗pad 较小。
所以，此时的主要损耗是定、转子铜耗。
相对而言，其它损耗可以忽略不计。
三相异步电动机在额定电压下空载运行时，铁耗、机械损耗都与额定运行时基本一致；定子电流约为额定值的20%～50%，即定子铜耗p cu1一般在额定运行时的1/4以下；转子铜耗p cu2为零，附加损耗p ad 很小。
所以，此时主要损耗是铁耗、机械损耗和定子铜耗。
相对而言，p ad 和p cu2可以忽略不计。
4、异步电机的气隙比同容量同步电机的大还是小，为什么？（10分）答：异步电机的气隙比同容量同步电机的要小。
因为异步电机的励磁电流由三相交流电源提供，如果气隙大，则磁导小，产生一定的气隙磁通所需的励磁电流就大。
由于励磁电流基本是无功电流，因此励磁电流大就使电动机的功率因素降低，使电源或电网的无功功率负担增加。
而同步电机的励磁电流由独立的直流电源提供，可以通过调节励磁电流来改变其功率因数的大小和性质。
5、并联在电网上运行的同步电机，从发电机状态变为电动机状态时，其功角θ、电磁转矩T 、电枢电流I 及功率因数cos ψ各会发生怎样的变化？（10分） 答：功角θ和电磁转矩T 先都逐渐减少，减为零后，再随负载增加而反向逐渐增大。
随着θ减少，电枢电流I 和功率因数cos ψ的值也减少。
当θ减至零时，I 的值达到最小，cos ψ=0，即ψ=90。
之后，随着θ反向增大，I 和cos ψ的大小又都增大，但cos ψ符号与原来发电机的相反，即仍为发电机惯例时，有ψ>90，而向电网发出的无功功率的性质（电感性和电容性）未变。
