电动机空载电流的简易计算知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数” 显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV 电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
三相风机电机电流计算公式在工业生产中，三相电机广泛应用于各种场合，其中包括风机。
风机电机的电流计算是电气工程中的基本问题之一。
正确计算电机电流对于电气系统的设计和运行至关重要。
本文将介绍三相风机电机电流的计算公式和相关知识。
首先，我们需要了解一些基本概念。
在三相电路中，电流的计算需要考虑到电压、功率因数、效率等因素。
三相电机的电流计算公式可以根据其功率和电压来推导。
三相电机的电流计算公式如下：I = P / (sqrt(3) V cos(φ) η)。
其中，I表示电流，P表示功率，V表示电压，φ表示功率因数，η表示效率。
在这个公式中，sqrt(3)表示3的平方根，cos(φ)表示功率因数，η表示效率。
功率因数是指电机的有功功率与视在功率之比，通常用cos(φ)来表示。
效率是指电机的输出功率与输入功率之比，通常用η来表示。
需要注意的是，这个公式是理想情况下的计算公式，实际情况中可能会受到各种因素的影响。
例如，电机的负载情况、温度、湿度等都会对电流产生影响。
因此，在实际应用中，需要根据具体情况进行修正和调整。
在实际应用中，我们通常会根据电机的额定功率和额定电压来计算电流。
首先，我们需要确定电机的额定功率和额定电压，然后根据上述公式进行计算。
例如，如果一个三相风机电机的额定功率为10kW，额定电压为380V，功率因数为0.8，效率为0.85，那么根据上述公式，可以计算出其电流为：I = 10000 / (sqrt(3) 380 0.8 0.85) ≈ 17.5A。
这样，我们就可以得到该风机电机的电流值。
除了上述公式外，还有一些其他方法可以用来计算三相风机电机的电流。
例如，可以利用电机的额定电流来计算实际电流，或者通过测量电机的电压和功率因数来计算电流。
不同的方法适用于不同的情况，需要根据具体情况进行选择。
总之，三相风机电机的电流计算是电气工程中的重要问题。
正确的电流计算可以帮助我们合理设计电气系统，保证电机的安全稳定运行。

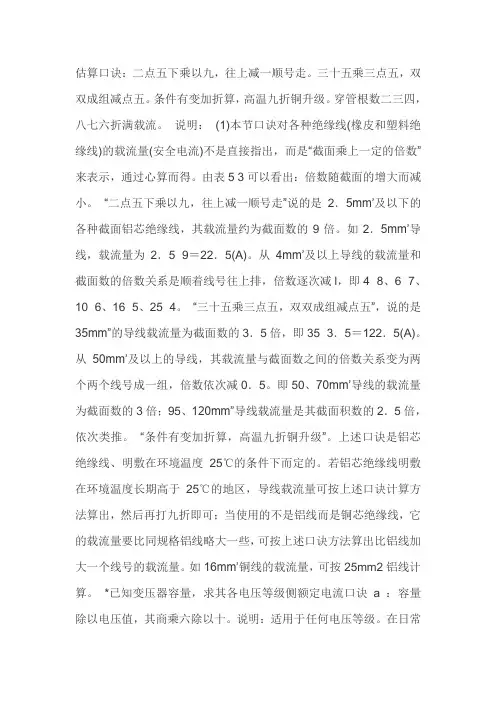

电工口诀（一）载流量简便估算导线载流量十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算.解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上的铝导线载流量按2Ａ/平方毫米计算；25mm2的铝导线载流量按4Ａ/平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算；＂铜材升级算＂：例如计算120mm2的铜导线载流量，可以选用150mm2的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位置）．(二)电工口诀已知变压器容量,求其电压等级侧额定电流说明：适用于任何电压等级。
口诀：容量除以电压值，其商乘六除以十。
例子：视在电流I=视在功率S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A估算I=1000KVA/10KV ﹡6/10=60A(三)电工口诀已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值口诀:配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5电工口诀(四)已知三相电动机容量，求其额定电流口诀：容量除以千伏数，商乘系数点七六。
已知三相二百二电机，千瓦三点五安培。
1KW÷0.22KV*0.76≈1A已知高压三千伏电机，四个千瓦一安培。
4KW÷3KV*0.76≈1A注：口诀适用于任何电压等级的三相电动机额定电流计算。
口诀使用时，容量单位为kW，电压单位为kV，电流单位为A。
电工口诀(五)测知电力变压器二次侧电流，求算其所载负荷容量已知配变二次压，测得电流求千瓦。
电压等级四百伏，一安零点六千瓦。
电压等级三千伏，一安四点五千瓦。
电压等级六千伏，一安整数九千瓦。
电压等级十千伏，一安一十五千瓦。
电压等级三万五，一安五十五千瓦。
电工口诀(六)已知小型380V三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值直接起动电动机，容量不超十千瓦；六倍千瓦选开关，五倍千瓦配熔体。
钢铁手册电动机空载电流计算
电动机空载电流是指电动机在未受载运行时所消耗的电流。
计算电动机空载电流需要知道电动机的额定功率、额定电压和额定频率。
按照下面的公式进行计算：
空载电流=额定功率×1000÷(3×额定电压×额定频率)
其中,额定功率单位为千瓦,额定电压单位为伏特,额定频率单位为赫兹,空载电流单位为安培。
计算出来的空载电流是电动机在未受载运行时的理论电流。
实际情况下,由于电动机的励磁、铁损耗等原因,实际空载电流比理论值要略大一些。
异步电机负荷电流计算公式异步电机是一种常见的电动机类型，广泛应用于各个领域。
在使用异步电机时，我们经常需要计算负荷电流以确保电机的正常运行。
本文将介绍异步电机负荷电流的计算公式和相关内容。
我们需要了解一些基本概念。
异步电机的负荷电流是指电机在负载下所需的电流，它与负载的性质和电机的参数有关。
负荷电流是通过计算得出的，我们可以使用以下公式进行计算：负荷电流 = (负荷功率 × 1000) / (3 × 额定电压 × 功率因数 × 开路电流)在这个公式中，负荷功率是电机在负载下所需的功率，单位为瓦特（W）；额定电压是电机的额定电压，单位为伏特（V）；功率因数是电机的功率因数，它表示电机的实际功率与视在功率之间的比值；开路电流是电机在无负载时的电流，单位为安培（A）。
在实际计算中，我们可以通过以下步骤来计算负荷电流：1.首先，确定负荷功率。
负荷功率可以通过负载的性质和工作条件来确定。
例如，如果负载是一个电动机，我们可以通过负载电动机的额定功率来确定负荷功率。
2.确定额定电压和功率因数。
额定电压是电机的额定工作电压，通常可以在电机的铭牌上找到。
功率因数可以通过电机的额定功率和额定电流来计算得出。
3.确定开路电流。
开路电流可以通过电机的额定功率和功率因数来计算得出。
4.将负荷功率、额定电压、功率因数和开路电流代入负荷电流的计算公式中，即可得到负荷电流的数值。
需要注意的是，负荷电流的计算公式只是一种近似计算方法，它假设负荷电流与负荷功率成正比。
在实际应用中，由于负载的性质和电机的参数等因素的影响，负荷电流可能会有所不同。
因此，在实际应用中，我们需要根据具体情况进行调整和修正。
异步电机负荷电流的计算是电机运行和设计的重要一环。
通过合理计算负荷电流，可以确保电机在负载下的正常运行，并为电机的选型和运行提供参考依据。
通过了解异步电机负荷电流的计算公式和相关内容，我们可以更好地应用和理解异步电机的工作原理和性能。
电动机空载电流和功率因数的计算电动机是一种用来转换电能为机械能的设备，通常在实际工作中会存在两种工作状态：空载状态和负载状态。
在空载状态下，电机轴承未受力，不产生传动负荷，电机仅消耗较小的无功功率。
因此，计算电动机空载电流和功率因数对电机的运行和维护非常重要。
本文将详细介绍电动机空载电流和功率因数的计算方法。
1.空载电流的计算电动机在空载状态下，除了极小的损耗外，主要消耗的是无功功率，此时的负载功率非常低。
根据电气理论，电动机的无功功率与电压和电流之间的相位差有关，可以通过测量电压和电流波形来计算电动机的空载电流。
首先，测量电动机的线电压Un和电流In的有效值，并记录相位角θ，可以用示波器或矢量电表进行测量。
然后，将电流I分解为有功电流Ia和无功电流Ib的合成。
其中有功功率：P = Un * In * cosθ无功功率：Q = Un * In * sinθ根据三角函数关系，可以得到无功电流：Ib = I * sinθ/ cosθ最后，根据平方定理公式，可以得到电动机的空载电流I0：I0 = sqrt(Ia^2 + Ib^2)电动机的功率因数是指有功功率与视在功率之间的比值，用于反映电动机有效利用电能的能力。
功率因数一般介于0和1之间，数值越接近1，表示电动机效率越高。
功率因数的计算公式如下：功率因数PF=P/S其中，P表示有功功率，S表示视在功率，可以通过以下方式计算。
首先，计算视在功率S：S=Un*In然后，根据之前计算的有功功率P，可以得到电动机的功率因数PF：PF=P/S根据功率因数的定义，可以看出，功率因数的计算与电动机的有功功率和视在功率直接相关，因此正确计算有功功率和视在功率非常重要。
为了提高电动机的功率因数，可以采取以下策略：1)安装功率因数补偿装置，补偿电动机的无功功率。
2)配置适当的电容器，并通过并联方式连接到电路中。
3)提高电动机运行的负荷功率，增加有功功率的比例。
综上所述，电动机空载电流和功率因数的计算对于电机的正常运行和能耗控制非常重要。
三相异步电动机空载电流与额定电流关系
一、空载电流的概念
异步电动机空载运行时，定子三相绕组中通过的电流，称为空载电流。
绝大部分的空载电流用来产生旋转磁场，称为空载激磁电流，是空载电流的无功分量。
还有很小一部分空载电流用于产生电动机空载运行时的各种功率损耗（如摩擦、通风和铁芯损耗等），这一部分是空载电流的有功分量，因占的比例很小，可忽略不计。
空载电流可以认为都是无功电流。
从这一观点来看，它越小越好，这样电动机的功率因数提高了，对电网供电是有好处的。
如果空载电流大，因定子绕组的导线载面积是一定的，允许通过的电流是一定的，则允许流过导线的有功电流就只能减小，电动机所能带动的负载就要减小，电动机出力降低，带过大的负载时，绕组就容易发热。
但是，空载电流也不能过小，否则又要影响到电动机的其他性能。
具体到某台电动机的空载电流是多少，在电动机的铭牌或产品说明书上，一般不标注。
但在维修电机时，以此数值来判断电动机修理的质量好坏，能否使用。
二、空载电流与额定电流的关系与电机的极数和功率表。
电机的额定电流计算法22KW×2÷1.732≈25.4A已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6k电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为k，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
（4）运用口诀计算技巧。
用口诀计算常用380电动机额定电流时，先用电动机配接电源电压0.38k数去除0.76、商数2去乘容量（kW）数。
若遇容量较大的6k电动机，容量kW数又恰是6k数的倍数，则容量除以千伏数，商数乘以0.76系数。
（5）误差。
由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。
由口诀c推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（k）数除去0.76系数的商。
三相异步电动机空载电流当电动机空载（不带负载）作业时，三相定子绕组中流过的电流称为空载电流。
绝大有些的空载电流用来发作旋转磁场，称为空载励磁电流，是空载电流中的无功电流重量。
还有很小一有些空载电流耗费于电动机空载作业时的各种功率损耗（如抵触和铁心损耗等），这一小有些是有功电流重量，但占的份额很小，乃至能够疏忽不计。
因而，空载电流根柢上是不做有用功的无功电流。
从这一点来看，空载电流应当小为好，这么电动机的功率因数就跋涉了，对电网供电有长处。
假定空载电流大，由于定子绕组的导线截面积是必定的，因而容许经过的电流也是必定的，则容许流过导线的有功电流就只能减小，电动机所能带的负载只能相应减小。
空载电流也不能过小，不然又要影响到电动机的别的功用，使其变差。
因而，电动机的空载电流不宜过大，也不宜过小。
通常小型电动机的空载电流约为额外电流的35%～50%，大中型电动机的空载电流约为额外电流的20%～35%，才较适宜。
