薄膜电容器的基本结构
• 请在此输入您的文本。
12
13
薄膜电容器的主要材料—薄膜介质
材料性能
聚酯PET
聚丙烯PP或 OPP
聚苯硫醚PPS
聚2，6奈乙酯 PEN
聚碳酸酯PC
聚苯乙烯PS
厚度μm
>=0.5
>=3
>=1
>=1
>=1.5
>=4
介电常数
3.0-3.3
2.1-2.2
2.8
3.0-3.3
2.6-3.2
20
6. 阻燃性 除PPS(聚苯硫醚)材料外，目前使用的有机薄膜 电介质不是阻燃材料。 尽管在薄膜电容器外封装中使用了耐火性阻燃 材料--阻燃环氧树脂或阻燃塑壳，但外部的持 续高温或火焰仍可使电容器芯子变形而产生外 封装破裂，导致电>PEN>PET>PP, 箔式>金属化 潮湿 耐湿程度：全密封>半密封>无密封 机械冲击 安装重心（贴片，轴向，径向），引脚形状
1
为了增加电容器的电容量，通常将电极轧 成金属箔，与绝缘介质薄膜一同卷绕成芯 子，以尽量减小体积，这样就形成了薄膜 电容器。 1876年英国D.斐茨杰拉德发明纸介电容器。 这就是薄膜电容器的始祖。
2
3
薄膜电容器由介质、电极、电极过渡、引出线、封装、印章标志等部分组成。 按介质分类：聚酯膜、聚丙烯膜… 按结构分类：卷绕式、叠片式、内串式。 按电极分类：金属箔、金属化（铝金属化、铝锌金属化）、膜箔复合结构。 按电极引出方式分类：径向、轴向。 按封装方式分类：盒式、浸渍型。 按用途分类：通用（直流）、脉冲、抑制电源电磁干扰、精密。
（片状，线状—粗细）
22

薄膜电容器基本知识(customer)全解共37页文档

薄膜电容器基本知识(customer)全解共37页文档
薄膜电容器基本知识(customer)全解
1、 舟 遥 遥 以 轻飏， 风飘飘 而吹衣 。 2、 秋 菊 有 佳 色，裛 露掇其 英。 3、 日 月 掷 人 去，有 志不获 骋。 4、 未 言 心 相 醉，不 再接杯 酒。 5、 黄 发 垂 髫 ，并怡 得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
37

对薄膜电容的简单介绍

对薄膜电容的简单介绍

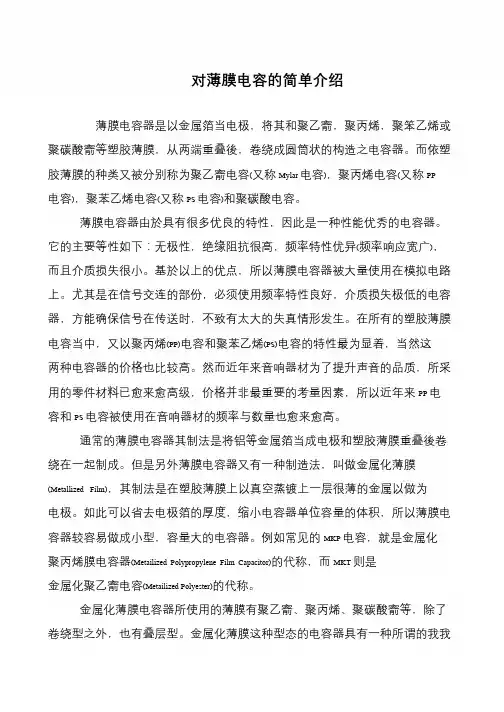

对薄膜电容的简单介绍薄膜电容器是以金属箔当电极，将其和聚乙窬，聚丙烯，聚笨乙烯或聚碳酸窬等塑胶薄膜，从两端重叠後，卷绕成圆筒状的构造之电容器。

而依塑胶薄膜的种类又被分别称为聚乙窬电容(又称Mylar 电容)，聚丙烯电容(又称PP 电容)，聚苯乙烯电容(又称PS 电容)和聚碳酸电容。

薄膜电容器由於具有很多优良的特性，因此是一种性能优秀的电容器。

它的主要等性如下：无极性，绝缘阻抗很高，频率特性优异(频率响应宽广)，而且介质损失很小。

基於以上的优点，所以薄膜电容器被大量使用在模拟电路上。

尤其是在信号交连的部份，必须使用频率特性良好，介质损失极低的电容器，方能确保信号在传送时，不致有太大的失真情形发生。

在所有的塑胶薄膜电容当中，又以聚丙烯(PP)电容和聚苯乙烯(PS)电容的特性最为显着，当然这两种电容器的价格也比较高。

然而近年来音响器材为了提升声音的品质，所采用的零件材料已愈来愈高级，价格并非最重要的考量因素，所以近年来PP 电容和PS 电容被使用在音响器材的频率与数量也愈来愈高。

通常的薄膜电容器其制法是将铝等金属箔当成电极和塑胶薄膜重叠後卷绕在一起制成。

但是另外薄膜电容器又有一种制造法，叫做金属化薄膜(Metallized Film)，其制法是在塑胶薄膜上以真空蒸镀上一层很薄的金属以做为电极。

如此可以省去电极箔的厚度，缩小电容器单位容量的体积，所以薄膜电容器较容易做成小型，容量大的电容器。

例如常见的MKP 电容，就是金属化聚丙烯膜电容器(Metailized Polypropylene Film Capacitor)的代称，而MKT 则是金属化聚乙窬电容(Metailized Polyester)的代称。

金属化薄膜电容器所使用的薄膜有聚乙窬、聚丙烯、聚碳酸窬等，除了卷绕型之外，也有叠层型。

金属化薄膜这种型态的电容器具有一种所谓的我我。

什么是薄膜电容器

什么是薄膜电容器

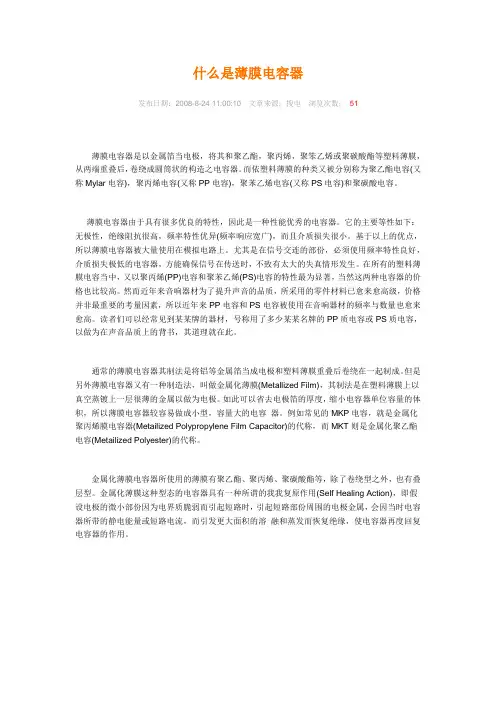

什么是薄膜电容器发布日期：2008-8-24 11:00:10文章来源：搜电浏览次数：51薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚笨乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成圆筒状的构造之电容器。
