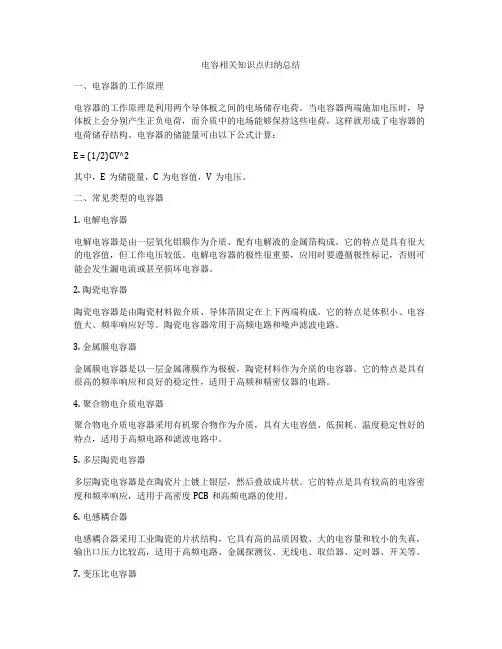

电气基础—电容电容是通过排列电荷而具有存储电能的电子元件,它是电路中不可或缺的一部分,并且在各种电器和电子设备中都被广泛应用。
本文将详细介绍电容的基本知识和其在电路中的应用。
1. 电容基础知识电容的单位为法拉(F),它的公式为C=Q/V,其中C表示电容容量,Q表示存储在电容器中的电荷量,V表示电容器的电压。
电容是通过将电荷集中在两个平行导体板之间分开储存电荷来存储电能的元器件,两个板之间可以是真空、气体或者是电介质等。
也可以在电介质两端加两个电接点,形成电容器。
电容器的电容量取决于板的面积A、板相距的距离d和电介质的介电常数K。
电容量公式C=εKA/d,其中ε为真空介电常数。
2. 电容的类型和特性电容的种类主要分为电解电容、陶瓷电容、聚酯电容、铝电解电容等。
每种电容都有其自己的特点和用途。
例如,电解电容器在电源电路中广泛使用,因为它们具有高电容量和低成本。
高频电路通常使用陶瓷电容器,因为它们具有良好的稳定性和电气性能。
大容量电容可以采用铝电解电容器,因为它们具有高容量和高电压特性。
电容器的特性表现在许多方面。
电容器可以存储电能,并且电容器的存储电能的能力可以随着电容器的容量和电压的增加而增加。
此外,电容器具有电容器的阻抗(称为容抗)特性,这取决于电容器的容量和工作频率。
当电容器的工作频率增加时,其容抗下降。
电容器还有极性。
只有电解电容器才有极性,而其他电容器则没有。
3. 电容在电路中的使用电容在电路中具有许多应用。
它们可以用作隔离器、存储器、滤波器等。
例如,电容器可以用作隔离器,用于隔离电路中DC和AC信号。
它们还可以用作振荡器的一部分,如电路中的RC振荡器。
此外,电容器也常用于滤波电路中,以去除电路中的高频噪声。
电容器具有自己的有效值和交流电会导致电容器的极性发生变化。
因此,电容器只能使用于交流电路,不能使用在直流电路中。
4. 注意事项在电路中使用电容具有一些注意事项。
首先,电容器必须与电路的工作频率匹配。
---电容器的基本知识一、基础知识电容器是一种储能元件,在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。
电容器通常叫做电容。
按其结构可分为固定电容器、半可变电容器、可变电容器三种。
1.常用电容的结构和特点常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。
表1 常用电容的结构和特点壳或者绝缘材料(如火漆、陶瓷、玻璃釉等)耐压高,烯。
涤纶薄膜电容,介电常数较高,体积小,用金属箔或者在云母片上喷涂银层做电极板,成。
它的特点是体积小、容量大、性能稳定、2.主要性能指标标称容量和允许误差:电容器储存电荷的能力,常用的单位是F、uF、pF。
电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
一般,电容器上都直接写出其容量,也有用数字来标志容量的,通常在容量小于10000pF的时候,用pF做单位,大于10000pF的时候,用uF做单位。
为了简便起见,大于100pF而小于1uF的电容常常不注单位。
没有小数点的,它的单位是pF,有小数点的,它的单位是uF。
如有的电容上标有“332”(3300pF)三位有效数字,左起两位给出电容量的第一、二位数字,而第三位数字则表示在后加0的个数,单位是pF。
额定工作电压:在规定的工作温度范围内,电容长期可靠地工作,它能承受的最大直流电压,就是电容的耐压,也叫做电容的直流工作电压。
如果在交流电路中,要注意所加的交流电压最大值不能超过电容的直流工作电压值。
常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。
表2 常用固定电容允许误差的等表3 常用固定电容的标称容量系列绝缘电阻:由于电容两极之间的介质不是绝对的绝缘体,它的电阻不是无限大,而是一个有限的数值,一般在1000兆欧以上,电容两极之间的电阻叫做绝缘电阻,或者叫做漏电电阻,大小是额定工作电压下的直流电压与通过电容的漏电流的比值。

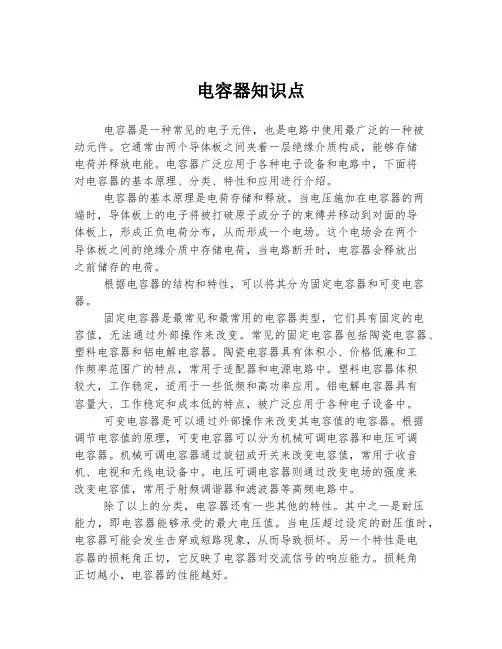

电容器知识点电容器是一种常见的电子元件,也是电路中使用最广泛的一种被动元件。
它通常由两个导体板之间夹着一层绝缘介质构成,能够存储电荷并释放电能。
电容器广泛应用于各种电子设备和电路中,下面将对电容器的基本原理、分类、特性和应用进行介绍。
电容器的基本原理是电荷存储和释放。
当电压施加在电容器的两端时,导体板上的电子将被打破原子或分子的束缚并移动到对面的导体板上,形成正负电荷分布,从而形成一个电场。
这个电场会在两个导体板之间的绝缘介质中存储电荷,当电路断开时,电容器会释放出之前储存的电荷。
根据电容器的结构和特性,可以将其分为固定电容器和可变电容器。
固定电容器是最常见和最常用的电容器类型,它们具有固定的电容值,无法通过外部操作来改变。
常见的固定电容器包括陶瓷电容器、塑料电容器和铝电解电容器。
陶瓷电容器具有体积小、价格低廉和工作频率范围广的特点,常用于适配器和电源电路中。
塑料电容器体积较大,工作稳定,适用于一些低频和高功率应用。
铝电解电容器具有容量大、工作稳定和成本低的特点,被广泛应用于各种电子设备中。
可变电容器是可以通过外部操作来改变其电容值的电容器。
根据调节电容值的原理,可变电容器可以分为机械可调电容器和电压可调电容器。
机械可调电容器通过旋钮或开关来改变电容值,常用于收音机、电视和无线电设备中。
电压可调电容器则通过改变电场的强度来改变电容值,常用于射频调谐器和滤波器等高频电路中。
除了以上的分类,电容器还有一些其他的特性。
其中之一是耐压能力,即电容器能够承受的最大电压值。
当电压超过设定的耐压值时,电容器可能会发生击穿或短路现象,从而导致损坏。
另一个特性是电容器的损耗角正切,它反映了电容器对交流信号的响应能力。
损耗角正切越小,电容器的性能越好。
电容器在电子领域中起到了很重要的作用,它们有广泛的应用。
在电源电路中,电容器常用于平滑直流电压,减小电压波动。
在振荡电路中,电容器常用于起振和频率控制。
在滤波电路中,电容器常用于滤除杂散信号和净化电源。
电容器基础知识培训资料一、电容器的基本知识:1、定义:以阀门金属为阳极,以其氧化膜为介质,以电解液为阴极,以另一金属作为阴极引出,组成电容器。
2、用途:用来振荡、调谐、隔直流分压、贮能,过电压保护作用。
3、特性:能够储存电荷,能够充放电。
4、组成:正负铝箔、正负导针、电解纸、胶水(带)、电解液、胶粒、铝壳、套管八大部分组成。
5、电容器的生产流程:进料→IQC→裁切→钉卷(IPQC)→含浸(IPQC)→组立(IPQC)→清洗(IPQC)→套管(IPQC)→老化分选(IPQC)→外观→FQC→编带成型(IPQC)→FQC→包装入库→OQC→出货6、电容器有四大怕:氯离子(CL-)、铁离子(Fe3+)、硫酸根离子(SO42-)、铜离子(CU2+)文明生产应做到三无:无盐、无尘、无水。
7、电容器的四大参数:容量(C)、损耗(DF)、漏电(I LC)、阻抗(Z)7.1、容量(C)标称电容量的国际单位为F(法拉),常用单位为uF(微法)标称电容量就是电压器在电路中储存电荷的能量,它一般会随着温度的变化而产生变化,因(F)法拉的单位比较大,一般使用uF(微法)作为常用单位。
mF(毫法)、nF(纳法)、pF(皮法)也是电容器的单位。
其之间的换算公式为:1F=103mF=106uF=109nF=1012Pf电容器的容量允许有正负公差。
最常用的几种公差范围及代码:±10%用代码“K”表示±20%用代码“M”表示;+20%—-10%用代码“V”表示,0%—+20%用代码“R”表示。
7.2、额定动作电压:电压的单位为:伏特(V);额定工作电压是在规定的条件范围内可以连续施加到电容器上的直流电压。
常用之规格电压有:(6.3V、10V、16V、25V、35V、50V、63V、100V、160V、200V、250V、400V、450V)。
7.3、损耗、损耗角正切值:就是在规定的频率正切电压下,电容器因发热而消耗的能量叫损耗。

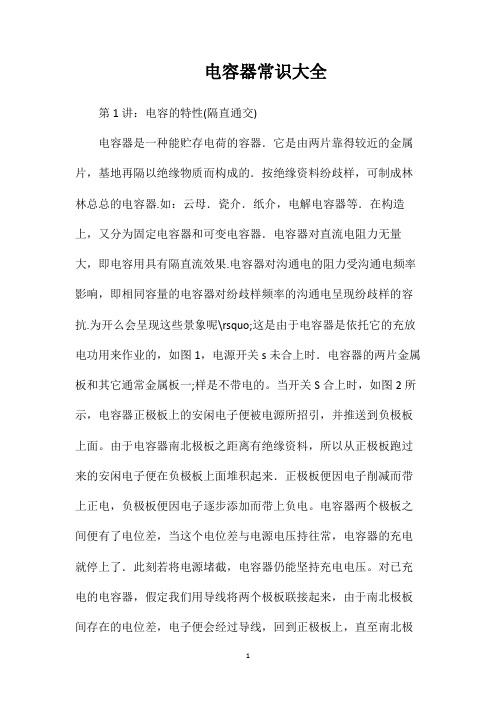

电容器常识大全第1讲:电容的特性(隔直通交)电容器是一种能贮存电荷的容器.它是由两片靠得较近的金属片,基地再隔以绝缘物质而构成的.按绝缘资料纷歧样,可制成林林总总的电容器.如:云母.瓷介.纸介,电解电容器等.在构造上,又分为固定电容器和可变电容器.电容器对直流电阻力无量大,即电容用具有隔直流效果.电容器对沟通电的阻力受沟通电频率影响,即相同容量的电容器对纷歧样频率的沟通电呈现纷歧样的容抗.为开么会呈现这些景象呢\rsquo;这是由于电容器是依托它的充放电功用来作业的,如图1,电源开关s未合上时.电容器的两片金属板和其它通常金属板一;样是不带电的。
当开关S合上时,如图2所示,电容器正极板上的安闲电子便被电源所招引,并推送到负极板上面。
由于电容器南北极板之距离有绝缘资料,所以从正极板跑过来的安闲电子便在负极板上面堆积起来.正极板便因电子削减而带上正电,负极板便因电子逐步添加而带上负电。
电容器两个极板之间便有了电位差,当这个电位差与电源电压持往常,电容器的充电就停上了.此刻若将电源堵截,电容器仍能坚持充电电压。
对已充电的电容器,假定我们用导线将两个极板联接起来,由于南北极板间存在的电位差,电子便会经过导线,回到正极板上,直至南北极板间的电位差为零.电容器又康复到不带电的中性状况,导线中也就没电流了.电容器的放电进程如图3所示.加在电容器两个极板上的沟通电频率高,电容器的充放电次数增多;充放电电流也就增强;也便是说.电容器关于频率高的沟通电的阻遏效果就减小,即容抗小,反之电容器对频率低的沟通电发作的容抗大.关于同一频率的沟通电电.电容器的容量越大,容抗就越小,容量越小,容抗就越大.第2讲:电容器的参数与分类在电子商品中,电容器是必不行少的电子器材,它在电子设备中充任整流器的滑润滤波、电源的退耦、沟通信号的旁路、交直流电路的沟通耦合等。
由于电容器的类型和构造品种比照多,因而,我们不只需求了解各类电容器的功用方针和通常特性,并且还有必要了解在给定用处下各种元件的优缺陷,以及机械或环境的捆绑条件等。
高中物理电容器知识点电容器是高中物理中重要的概念之一。
电容器是电路中储存和释放电荷的元件,它的主要作用是把电能转化为电荷能和电场能。
在高中物理学中,学生需要学习电容器的原理、性质和其在电路中的应用。
一、电容器的原理电容器是由两个导体之间隔以绝缘物而形成的,其中的导体被称为电容器的极板,绝缘物被称为电介质。
当电容器接通电源时,正极板获得正电荷,负极板获得负电荷。
这样,在电容器中就形成了两极之间的电场。
根据电场的性质,电荷聚集在导体表面,导致极板上的电荷密度不均匀,而电场强度正比于电荷密度。
二、电容器的性质1. 电容量(C):电容器的电容量是指在单位电压下储存的电荷量。
电容量与电容器的极板面积和极板间的距离成正比,与介质的性质有关。
电容量的单位是法拉(F)。
2. 电容器的介质:介质对电容器的性能和特性起着重要的作用。
不同的电介质具有不同的电介质常数和击穿强度。
电介质常数越大,电容器的电容量越大。
3. 充电和放电过程:当电容器连接到电源时,处于充电状态;当断开电源连接时,电容器会放电。
电容器的充电和放电过程遵循指数衰减规律。
三、电容器的应用1. 高压电容器:高压电容器常用于电子设备和电力系统中,用于储存和释放高压电能。
它能够在瞬间提供大量电荷来满足高电压的需求。
2. 电路运算器:电容器在电路运算器中起到重要作用,例如在振荡电路中用来稳定输出频率,或者在隔离和滤波电路中用来控制信号的幅度和频率。
3. 电子元件:电容器在电子元件中广泛应用,例如耳机、扬声器、电视和电脑等。
它们能够作为电容器存储和释放电能,产生声音或视频信号。
4. 电力系统:电容器在电力系统中用于提供无功功率补偿。
通过调节电容器的容量,可以提高电力系统的功率因数,降低电力系统的线损。
总结:电容器是高中物理中的核心概念之一,了解电容器的原理和性质对于理解电路和电子设备有着重要的意义。
掌握电容器的用途和应用,可以帮助学生更好地理解电子技术和电力工程。
电容器基础知识解析引言:电容器作为一种重要的电子元件,在各个领域起着重要的作用。
它的基础知识对于理解电路原理和应用具有重要意义。
本文将对电容器的基础知识进行解析,包括电容器的概念、分类、工作原理以及在电路中的应用等方面进行详细介绍。
一、电容器的概念和分类1.1 电容器的概念电容器是一种能够储存电荷的电子元件,由两个导体(通常为金属板)之间隔着一层绝缘介质构成。
当电压施加在电容器上时,正负电荷会在两个导体板之间积累,形成电场。
电场的强度与电容器的电容量有关,单位为法拉(F)。
1.2 电容器的分类根据电容器的结构和使用领域,电容器可以分为以下几类:(1)电解电容器:由两个金属板之间的电解质构成,具有较大的电容量和体积。
(2)陶瓷电容器:利用陶瓷介质隔离两个金属板,具有较小的体积和较高的工作频率。
(3)塑料电容器:利用塑料介质隔离,体积较小且具有较高的绝缘阻抗。
(4)超级电容器:利用电化学原理,具有较大的电容量和瞬时储能特性。
(5)变压器电容器:用于电力系统中,具有较高的电容量和耐高电压特性。
二、电容器的工作原理电容器的工作原理基于电场的产生和储存。
当电压施加在电容器上时,两个导体板之间的电场被激发出来,在导体板上积聚正、负电荷。
这种电荷的分布会造成电流的流动,直到电容器充电满或放电完毕。
当电容器充电或放电时,储存在电容器中的能量会相应地增加或减少。
三、电容器在电路中的应用3.1 直流电路中的电容器应用(1)滤波电容器:在直流电源电路中,使用滤波电容器去除直流电源中的纹波信号,使其更加稳定。
(2)耦合电容器:用于耦合两个不同的电路,传递信号。
(3)绕组电容器:在变压器等电感元件中加入电容器,能够增加电感元件的谐振频率和电力因数。
3.2 交流电路中的电容器应用(1)相位移电容器:在交流电路中,通过改变电容器的电路连接方式和数值,能够实现对电流或电压的相位移动,用于电路的调整和补偿。
(2)共模抑制电容器:用于抑制共模信号,减少电路中的干扰。
电容器基础必学知识点
以下是电容器基础必学的知识点:
1. 电容器的定义:电容器是由两个导体之间夹着一层绝缘介质而形成
的电气装置,能够存储电荷并产生电场。
2. 电容器的符号和单位:电容器的电路图符号是两个平行的平行线,
之间有一个字母C表示。
电容的单位是法拉(F)。
3. 电容器的原理:电容器由两个导体板和之间的绝缘介质组成。
当电
压施加在电容器的两个导体板上时,会在两个导体板之间产生电场,
导致电荷在两个导体板上积聚。
4. 电容量:电容器的电容量是指在给定电压下,电容器可以存储的电
荷量,用单位电压下存储的电荷量(库仑/Coulomb)表示。
电容器的
电容量与电容器的尺寸、导体板的面积和导体板之间的距离有关。
5. 电容器的充放电:当电容器与电源连接时,电容器会逐渐充电。
充
电过程是指电荷从电源流向电容器的导体板,直到达到电容器的电压。
当电容器断开与电源的连接时,电容器会逐渐放电,即电荷从电容器
的导体板流向外部电路。
6. 电容器的串并联:电容器可以串联连接和并联连接。
串联连接时,
电容器的电容量等效为求和;并联连接时,电容器的电容量等效为求和。
7. 电容器的能量:电容器存储的能量与电容量和电压的平方成正比。
电容器的能量可以通过以下公式计算:能量(Joule)= 0.5 x 电容量
(法拉)x 电压(伏特)的平方。
以上是电容器基础必学的知识点,这些知识点对于理解电容器的原理和应用非常重要。
《电容器》知识清单一、电容器的定义和基本原理电容器是一种能够储存电荷的电子元件。
它由两个导体板(通常称为极板)中间夹着一层绝缘介质(如云母、陶瓷、塑料薄膜等)组成。
当电容器的两个极板接上电源时,在电场的作用下,电子会从电源的正极移动到一个极板上,使这个极板带负电;同时,电源的负极会把电子夺走,使另一个极板带正电。
这样,电容器的两个极板就分别积累了等量的正负电荷,从而储存了电能。
二、电容器的常见类型1、电解电容器电解电容器是一种有极性的电容器,它的容量通常较大,但工作电压相对较低。
由于其内部电解液的存在,电解电容器在使用时需要注意正负极的连接,否则会损坏电容器。
2、陶瓷电容器陶瓷电容器的体积小、稳定性好、高频特性优良,常用于高频电路和对稳定性要求较高的场合。
3、薄膜电容器薄膜电容器具有良好的绝缘性能和低损耗,常用于大功率、大电流的电路中。
4、超级电容器超级电容器的容量比普通电容器大很多,可以快速充放电,但其工作电压一般较低。
三、电容器的主要参数1、电容值电容值是电容器储存电荷能力的度量,单位是法拉(F)。
常见的电容值有微法(μF)、纳法(nF)和皮法(pF)。
2、工作电压工作电压是指电容器能够正常工作时所承受的最大电压,超过这个电压,电容器可能会被击穿损坏。
3、损耗角正切损耗角正切表示电容器在工作过程中能量的损耗程度,损耗越小,电容器的性能越好。
4、绝缘电阻绝缘电阻反映了电容器两极板之间绝缘介质的绝缘性能,绝缘电阻越大越好。
四、电容器的充电和放电1、充电过程当电容器接上电源时,开始充电。
充电电流逐渐减小,直到电容器两端的电压等于电源电压,充电结束。
2、放电过程当电容器与负载连接时,开始放电。
放电电流逐渐减小,直到电容器储存的电荷全部释放,放电结束。
五、电容器在电路中的作用1、滤波在直流电源电路中,电容器可以滤除电源中的交流成分,使输出的直流电压更加平稳。
2、耦合在交流信号电路中,电容器可以将前级电路的交流信号传递到后级电路,同时阻止直流成分通过。
电容器基本常识————————————————————————————————作者:————————————————————————————————日期:電容器基本常識一﹑電容器的基本構造﹕在正負兩極間加入介質(絕緣材料)乃是電容器的最基本構造﹒二﹑電容器的總類﹕1﹒含油紙質電容(Oil impregnated paper Capacitor)以兩層以上的絕緣體當介質﹐在真空槽中含浸絕緣油﹐再予以封裝即可﹒2﹒金屬化紙電容(Metallized paper Capacitor)3﹒聚乙酯膜電容(Polyester Film Capacitor)4﹒金屬化聚乙酯膜電容(Metallized Polyester Film Capacitor)簡稱MPE5﹒聚苯乙烯膜電容(Polystyrene Film Capacitor)簡稱P.S.Cap6﹒聚丙烯膜電容(Polypropylene Film Capacitor)簡稱PP.Cap7﹒金屬化聚丙烯膜電容(Metallized Polypropylene Film Capacitor)簡稱MPP Cap. 8﹒雲母電容(Mica Capacitor)9﹒陶瓷電容(Ceramic Capacitor)10﹒鋁電解電容(Aluminum Electrolytic Capacitor)11﹒空氣電容(Air Capacitor)12﹒聚碳酯電容(PC)以上凡是金屬化膜電容器皆具有自我恢復作用和小型化的特色﹐自我恢復作用是經電壓瞬時破壞後﹐仍會恢復﹐不致短路﹐因其材料上蒸著之金屬物氣化蒸發飛散之固﹒三﹑本公司之主要產品本公司是以第3~7項為主要電容器製造商。
