太阳能路灯组成分析及技术一、太阳能电池组件技术参数：①采用高效晶体硅太阳能电池片，电池片效率达16%以上；采用高强度，透光率低。
②阳极氧化铝边框，机械强度高，具有抗风，防雹防腐等性能。
③输出采用密封防水，高可靠性多功能接线盒，可适应各种复杂恶劣气候条件下的使用。
④连接端采用易操作的专用公母插头，使用安全，方便，可靠。
二、灯具及LED光源1、技术参数：<1>灯具：①功率：30W②LED路灯灯具与灯杆安装后协调美观。
③LED光源采用透镜进行配光，呈蝙蝠翼形配光，以确保灯具的配光照明均匀度，灯具整灯光效≥90（lm/W），提供投标产品或相应产品的光效检测报告。
④灯具防护等级不低于IP65。
防护性能采用硅橡胶密封圈实现。
⑤LED路灯功率因数大于0.9，灯具驱动功耗小于15%。
<2>LED光源：①采用技术先进的光源芯片。
②LED封装方式：单颗大功率芯片（≥0.1W），驱动电流350mA。
③发光效率≥110Lm/W。
④LED灯具6000小时，光衰小于3%。
⑤显色指数：Ra＞70。
⑥色温：5000K±275K。
三、锂电智能型太阳能路灯专用储控系统1、技术要求：①须提供锂电太阳能LED道路照明系统检测报告、锂电智能型太阳能路灯产品通过中国质量认证中心CQC 认证；②使用温度范围满足-25-55℃。
③具有防水、防潮、防腐、保温隔热等功能。
④防水外壳防护等级IP67。
⑤采用单片机实现对锂电池的保护。
基本功能必须具备过充保护、过放保护、光控、时控、防反接、充电涓流保护、欠压保护、过压保护、短路保护、防水保护等。
⑥采用双保护系统，确保锂电池使用安全。
⑦控制方式：光控、时控结合系统智能控制，全天候工作，无人值守。
⑧系统设计要求根据用户决策、天气状况、电池容量合理调整路灯亮度，目标实现每晚照明。
2、安装方式：太阳能专用智能型锂电储控单元采用内藏式，挂壁式、也可安装在太阳能光伏组件背面，既美观又防盗。
LED路灯详细参数1.光源参数：-光源类型：高亮度LED-光源功率：一般在30W到200W之间的可调节功率- 发光效率：大于100lm/W，可达到130lm/W以上-色温：一般为5000K至6500K之间，可根据需要调节-色彩指数：一般大于70，可达到80以上2.光学参数：-光源分布曲线：根据路灯的使用环境和需求，有对称和非对称两种分布曲线可选-投光角度：一般为120度，也有其他角度可选-光束控制能力：能够实现良好的光束控制，有效避免光污染和光害问题3.电气参数：-输入电压：一般为AC85V-265V，也有其他电压范围可选-频率范围：50Hz/60Hz-功率因数：一般大于0.95，可达到0.98以上-防雷等级：一般为4-5级-防护等级：一般为IP65，可达到IP67以上-温升控制：采用散热设计，保证灯具运行时的温度控制在合理范围内4.结构参数：-灯体材质：一般采用铝合金或者压铸铝材质，具有良好的散热性能-灯罩材质：一般采用高透明度的玻璃或者聚碳酸酯材质，具有良好的光传输性能-安装方式：可选用侧挂式、吊挂式、墙壁式等不同的安装方式-尺寸和重量：根据不同功率和型号的LED路灯而定5.控制参数：-调光方式：可选用0-10V调光、PWM调光、DALI调光等方式，实现灯具亮度的调节-运行模式：可选用单灯控制、集中控制或者无线控制等运行模式，实现对路灯系统的远程监控和管理6.环境适应性参数：-工作温度范围：一般为-40℃～50℃，也有其他范围可选-抗震等级：适应于不同地区的抗震要求-防腐蚀等级：能够耐受不同的环境腐蚀和污染-光衰控制：采用优质的LED芯片和散热设计，保证灯具寿命期间光衰控制在合理范围内综上所述，LED路灯具有多种参数可选，根据实际需要和要求进行选择，能够实现高效节能、长寿命、环保等优点，是一种理想的路灯选择。
太阳能路灯各部件技术参数太阳能路灯、灯杆、灯具、电气系统技术规范及技术要求一、路灯安装地点的环境条件1、海拔高度:?2000M;2、环境温度:-50?~+70?3、设计风速:35m/s;5、抗震烈度:8级4、相对湿度:80%;二、铭牌和标志1、铭牌和标志应符合中国国家标准的有关规定，铭牌应安装在适当位置，且能方便地看清铭牌上的内容，标志应字迹清晰且不易损坏脱落。
2、铭牌上应包括以下内容:制造厂家名称和商标，型号、名称和出厂编号，联系电话等。
3、实验:设备安装完毕后要进行现场试验，中标人须派人参加，所有试验结果应符合GB50259-96《电气照明装置施工及验收规范》和行业标准的有关要求。
三、灯杆技术要求1、符合国家现行规定的路灯验收标准。
2、灯杆灯具外型见图。
灯杆光源离地6米高。
主灯杆钢材采用国标大厂的Q235钢，底径140mm，上部梢径60mm，钢材壁厚3.0 mm。
灯杆内外表面采用热镀锌防腐处理后喷塑，颜色以效果图为准，表面光滑，不变色，无剥落等现象;镀锌厚度不小于85微米，喷塑厚度不小于100微米。
4、支撑杆、横档为优质低碳钢材，圆管直径为32mm，钢材壁厚3mm;扁钢形状如图，钢材壁厚4mm以上，支撑杆、横档要求无凹陷等明显痕迹，并与主杆一样采用热镀锌、喷塑。
5、法兰板采用等离子切割成形，周边光洁，无毛刺，外观美观，孔位准确。
1/7页6、电器门采用等离子切割，尺寸准确，表面光滑、平整，并焊接防盗装置和接地装置。
7、铜芯线和接线端子采用国标产品，质量达到国家电器行业标准。
8、路灯设计风速大于35米/秒，抗震度大于8级，保证整杆路灯在恶劣天气状况正常工作。
四、灯具外壳及反射器技术要求1、技术要求:(1)灯具全套部件由抗冲击高压铸铝组成。
(2)高纯铝氧化灯具外壳，经电脑特别设计，线型流畅，曲线均匀饱满。
(3)高强度耐高温弧面钢化玻璃，透光性好，配柔性硅密封，密封等级达IP65。
(4)上开盖开启方式，配安全不锈钢扣紧器。

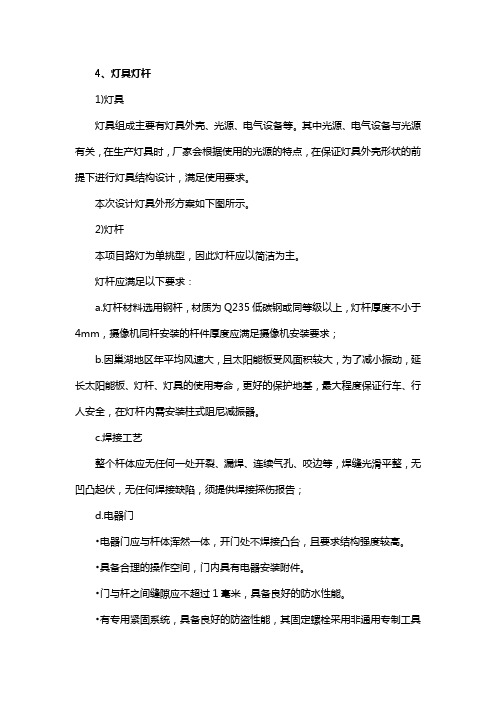

4、灯具灯杆1)灯具灯具组成主要有灯具外壳、光源、电气设备等。
其中光源、电气设备与光源有关，在生产灯具时，厂家会根据使用的光源的特点，在保证灯具外壳形状的前提下进行灯具结构设计，满足使用要求。
本次设计灯具外形方案如下图所示。
2)灯杆本项目路灯为单挑型，因此灯杆应以简洁为主。
灯杆应满足以下要求：a.灯杆材料选用钢杆，材质为Q235低碳钢或同等级以上，灯杆厚度不小于4mm，摄像机同杆安装的杆件厚度应满足摄像机安装要求；b.因巢湖地区年平均风速大，且太阳能板受风面积较大，为了减小振动，延长太阳能板、灯杆、灯具的使用寿命，更好的保护地基，最大程度保证行车、行人安全，在灯杆内需安装柱式阻尼减振器。
c.焊接工艺整个杆体应无任何一处开裂、漏焊、连续气孔、咬边等，焊缝光滑平整，无凹凸起伏，无任何焊接缺陷，须提供焊接探伤报告；d.电器门•电器门应与杆体浑然一体，开门处不焊接凸台，且要求结构强度较高。
•具备合理的操作空间，门内具有电器安装附件。
•门与杆之间缝隙应不超过1毫米，具备良好的防水性能。
•有专用紧固系统，具备良好的防盗性能，其固定螺栓采用非通用专制工具开启。
•电器门应有较高的互换性，门内有合理的操作空间，提供3%的电器门备件。
•在灯杆工作门内左下方可见处牢固地焊接一支M8*30螺栓与灯杆一起进行热镀锌处理，用于连接电缆PE线。
e.热镀锌工艺应采用热浸锌内外表面防腐处理，厚度≥75um符合GB/T13912-2002标准，设计使用寿命应不低于30年，镀锌表面应光滑美观，颜色基本一致，锤击试验后不起皮、不剥落。
提供镀锌测试报告。
f.喷塑工艺喷塑应采用优质户外纯聚脂塑粉，塑层质量稳定，不褪色，不脱落，附着力强，抗强烈的太阳紫外线，抗强紫外线，适应沿湖城市及重盐性区域，设计使用寿命不低于30年，厚度≥80um，符合ASTMD3359-2002标准。
提供喷塑测试报告。
喷塑防护要求：膜厚不小于40 um，附着力强，刀片划痕(15×6㎜方格)不起皮、不脱落。

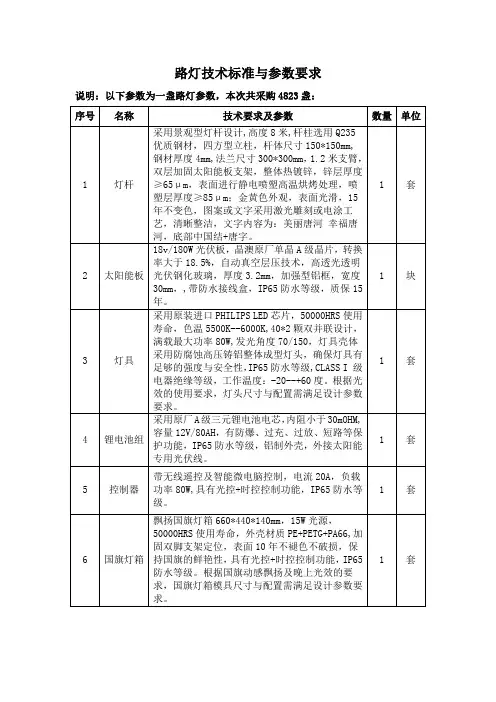

路灯技术标准与参数要求说明：以下参数为一盏路灯参数，本次共采购4823盏：序号名称技术要求及参数数量单位1灯杆采用景观型灯杆设计,高度8米,杆柱选用Q235优质钢材，四方型立柱，杆体尺寸150*150mm,钢材厚度4mm,法兰尺寸300*300mm，1.2米支臂，双层加固太阳能板支架，整体热镀锌，锌层厚度≥65μm，表面进行静电喷塑高温烘烤处理，喷塑层厚度≥85μm；金黄色外观，表面光滑，15年不变色，图案或文字采用激光雕刻或电涂工艺，清晰整洁，文字内容为：美丽唐河幸福唐河，底部中国结+唐字。
1套2太阳能板18v/180W光伏板，晶澳原厂单晶A级晶片，转换率大于18.5%，自动真空层压技术，高透光透明光伏钢化玻璃，厚度3.2mm，加强型铝框，宽度30mm，,带防水接线盒，IP65防水等级，质保15年。
1块3灯具采用原装进口PHILIPS LED芯片，50000HRS使用寿命，色温5500K--6000K,40*2颗双并联设计，满载最大功率80W,发光角度70/150，灯具壳体采用防腐蚀高压铸铝整体成型灯头，确保灯具有足够的强度与安全性，IP65防水等级,CLASS I级电器绝缘等级，工作温度：-20--+60度。
根据光效的使用要求，灯头尺寸与配置需满足设计参数要求。
1套4锂电池组采用原厂A级三元锂电池电芯，内阻小于30mOHM,容量12V/80AH，有防爆、过充、过放、短路等保护功能，IP65防水等级，铝制外壳，外接太阳能专用光伏线。
1套5控制器带无线遥控及智能微电脑控制，电流20A，负载功率80W,具有光控+时控控制功能，IP65防水等级。
1套6国旗灯箱飘扬国旗灯箱660*440*140mm，15W光源，50000HRS使用寿命，外壳材质PE+PETG+PA66,加固双脚支架定位，表面10年不褪色不破损，保持国旗的鲜艳性，具有光控+时控控制功能，IP65防水等级。
根据国旗动感飘扬及晚上光效的要求，国旗灯箱模具尺寸与配置需满足设计参数要求。
路灯质量标准第一章总则1、为贯彻国家经委颁发的“工业企业全面质量管理办法”全面提高路灯设计、施工、运行水平，特制定本标准。
2、本标准要求路灯设计、检修、安装、运行等各项工作中均应遵照执行。
3、本标准从颁发之日起试行，在执行中应不断总结经验并根据安全生产发展的需要，进行修改和补充，使之逐步完善。
4、本标准与上一级规程有抵触时，应以上一级规程为准。
第二章灯具及附件第一节一般标准一、灯高1、灯具安装高度，同一街道灯具安装高度必须一致（发光中心到地面高度）。
小弯灯一米灯5-6米普通街道长臂灯和吊灯6.5-7.5米快车道弧型灯不低于8米慢车道弧型灯不低于6.5米2、特殊灯型根据设计要求安装，灯的高度在致相当于需要被照明马路的宽度。
只在一侧照明时H≌L 在两侧照明时H≌L/2 其中，H：灯具安装高度（米）L：路宽（米）二、灯具仰角1、灯具仰角街道宽度及灯具的配光曲线来决定，每条街道的仰角应一致。
2、灯头可调时，应使光源中心线落在路宽的L/3-1/2范围内。
3、对长臂灯（或支臂灯）灯身在安装后，灯头侧应比电杆侧仰起100毫米。
4、特殊灯具应根据配光曲线来决定灯具仰角。
第二节路灯灯具部分1、灯具应牢固端正，谢绝有松动，歪邪现象。
2、灯罩应完整无损，没有破碎。
3、搪瓷灯伞锈蚀，变形者应更换。
4、灯具反光镜面失效，应更换。
5、灯具反光镜在运输，安装过程中不应损坏或变形，灯罩应加胶圈，擦试明亮，灯口是瓷的破碎露铜时，应予调换。
6、灯具、灯身不能弯曲，各部分固定螺丝需加弹簧眼线紧好，谢绝松动。
7、铸铁灯头有裂纹，掉块不能使用，没有胶皮峦氛撸8、灯身抱箍要适合电杆，装置服贴不应过长。
9、灯身的透明罩和反光镜检修时应清扫擦拭干净，现场无法清扫的应更换。
10、透明罩的扣环应完整好用，防止掉罩应用可靠挂勾。
11、灯具防尘毡条要齐全，不齐的要修换。
12、灯坨与灯管法兰盘必须配套有得有裂纹有伤痕，螺丝要齐全，螺栓长度应能穿透灯坨法兰盘。
路灯技术要求及指标路灯技术要求及指标一、路灯指标（一）、松柏路路灯数量及规格1、103套双杆单臂灯2、灯杆高度为13m，单臂圆形双杆，灯杆下口径为267mm,双杆口径为89mm，灯杆厚度3mm，灯臂用Φ50钢管，厚2.5mm,灯臂长m, 2.0m，灯具为。
3、法兰盘厚度为16mm，法兰尺寸400*400，腰孔4个，孔径28mm；4、灯具尺寸、颜色如图示，光源电器品牌，150WLED灯，照度为18000流明，配电容；（二）松柏路景观灯数量及规格规格h：6m 底座直径Φ600mm*1000弧杆直径Φ76*2.5PC球直径Φ6001、203套景观灯二、技术要求：1、灯具(1)、灯具须为铝合金铸件，压模成型，厚度均匀，光洁，无机械操作，变形，防护等级，密封性能均要达到IP65以上(2)、反光器应干净光洁，并应进行抛光氧化或镀膜处理，表面无明显划痕，透明罩为钢化玻璃，透光率要达到98%以上，并无气泡和裂纹。
（3）、电器部件采用内装式结构，灯具电器引出线采用接插式结构，灯体和灯盖间有硅橡胶密封，灯具内设活性空气净化过滤器，灯头采用抽拨式内换结构。
2、灯杆（1）、灯杆采用A3钢板一次剪切成型，焊缝应采用自动焊接，必须焊透、焊直、牢固、不咬边，宽度、峰高均匀，无虚焊，焊接符合GB/T12469要求。
在水平放置且无负荷的条件下，杆身直线度误差应小于3‰。
紧固件螺钉、螺母均不锈钢件。
(2)、路灯安装使用的灯杆、灯臂、抱箍、螺栓、压极等金属构件应进行热镀锌防腐处理，应符合GB/13912-2002规定。
灯杆、灯臂镀锌层厚度应不小于65um，表面喷塑处理应在钢杆热镀锌后进行，喷塑处理后覆盖层应无鼓包针扎、粗糙、裂纹或漏喷缺陷，平均厚度不小于80um,喷塑层与基体应有牢固的结合强度，符合QB1551-92规定。
(3)、灯杆上的灯臂与主杆连接牢固，焊点需焊满，不得夹渣、气孔等现象。
（4）、灯杆电器门等过线门，应打磨去滑、无锋口，以免过线时损伤电线绝缘层。
路灯技术说明第一篇：路灯技术说明路灯产品技术参数说明一、灯杆技术参数说明1、主杆采用Q235优质板材焊接而成，经热镀锌后喷塑处理。
灯杆尺寸详见结构示意图。
2、杆门切割后，周边用模具制成的统一的扁铁加强框焊接加强，门盖为1.5铁板冲压落料，一次性成型，通用化、标准化、系列化。
确保防护等级IP23，杆门内预留接地螺栓、绝缘板和保险丝装置。
3、法兰盘开孔采用等离子切割或线切割工艺，统一模板加工，保证统一。
4、灯臂部分先制好靠模以后，按照靠模加工，保证每一个品种尺寸、角度全部统一。
5、灯杆焊接，按《建筑钢结构焊接技术规程》（JGJ81-2002，J218-2002）执行，着色探伤检验达焊接国标GB/T3323--1989Ⅲ标准要求。
6、灯杆防腐处理采用热镀锌，镀锌层表面光滑美观，光泽一致。
无皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在，锌层厚度达到86μm以上，镀锌层附着力应符合GB2694—88标准，保证8年不退色，灯杆的抗风能力按36.9米/秒设计。
灯杆防腐寿命大于30年。
7、灯杆表面喷塑厚度≥100μm，附着力达到GB9286—88 0级，表面光滑，硬度≥2H，采用室外耐候材料。
喷塑材料为全聚酯塑粉。
8、灯杆工艺和验收标准按国家标准执行。
设计系数1.8。
灯杆的设计寿命大于30年。
二、LED灯具技术参数说明（1）、LED灯具具有流线型外观，一体化散热，可满足最高15米灯杆安装的照度要求，整灯的功率范围为60—210W，光通量输出为5230Lm。
（2）、高纯铝制灯体，阳级氧化处理，表面聚酯静电喷塑，不锈钢紧固件，耐腐蚀，结构坚固，抗震性强，确保灯具能在严峻的室外环境工作。
灯体中间为型材挤压铝，颜色可按客户需求改变，并可根据中部型材增减，调节增加灯具功率。
（3）、使用优质高亮度LED光源，使用寿命长，功耗低，发热量低，光衰每小时10%，节电60%。
（4）、灯具的配光特性为非对称（蝙蝠翼形）配光曲线：极坐标角不超过650。
最佳答案-网友投票选出路灯的构造、各构件的技术参数性能说明一、灯杆:1、灯杆材质选用上海宝钢产优质低碳钢q235a型，钢材的硅含量不高于0.04%，经大型折弯机一次折弯成型，直线度误差不超过0.05%，灯杆的抗风能力按36.9米/秒11级以上设计，抗地震烈度为8级。
2、杆体总高x米，上口径为xmm，下口径为xmm，壁厚xmm。
灯杆底部带有法兰盘，法兰盘安装孔距为?x，通过地脚螺栓安装在基础上。
（x为用户设定的参数，或由公司按常规配置）3、灯杆焊接方式为自动埋弧焊接，焊接可靠，表面光滑，无明显的气孔、焊瘤、咬边等焊接缺陷，超声波探伤检验，达焊接gbl1345ⅱ级标准要求。
4、钢杆防腐处理采用内外热镀锌，镀锌工艺过程经过酸洗、热镀锌、水洗、磷化、钝化等过程，镀锌层表面光滑美观，光泽一致，无皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在，锌层厚度达到86um以上，符合国家标准gb/t13912-92，镀锌层附着力符合gb2694-88的要求，防腐寿命大于30年。
5、灯杆热镀锌后进行静电喷塑（颜色可选择），喷塑前先磨砂以增加附着力，喷塑过程中严格控制固化时间和温度，保证塑层均匀、光滑、无气孔。
喷塑层厚度≥1ooum，附着力达到gb9286-880级，表面光滑，硬度≥2h。
二、灯具：1、灯体、灯盖采用铝合金压铸，表面经静电喷塑处理，结构轻巧耐腐蚀。
灯具外壳防腐蚀性能ⅱ级；防护等级ip65；防触电等级ⅰ类。
符合《灯具安全要求及试验》（gb7000.1-7000.6）的规定。
2、反射器采用高纯铝压制成型，经阳极氧化电化学抛光处理，具有光学性能稳定，反射率高的特点。
3、透光罩采用曲面高强度钢化玻璃，耐高温200℃以上，透光率高，耐冲击。
4、反射器、钢化玻璃罩以及灯座用密封胶粘成一体，组成内换泡结构，具有良好的密封性能，密封圈耐高温250℃以上，密封程度达ip66。
三、电器：采用上海飞利浦250w高压钠灯，配飞利浦镇流器、触发器、电容，飞利浦节能灯。
（或用户选择的其它品牌）四、其它技术参数:1、灯杆高度：±5%2、梁臂杆高（长）：±1%3、额定工作电压：220v(有效质)4、额定绝缘电压：500v(有效质)5、额定频率：5ohz6、绝缘电阻：≥5oomq7、介电强度：能承受交流5ohz、15ov(有效质)，实验电压历时lmin无击穿或闪络现象8、功率因素：cns∮≥0.859、灯具防触电保护类别：ⅰ类10、接线方式：单相11、灯具效率：≥75%12、防护等级：ip6513、反光器材料：3002-0高纯铝板14、灯罩材料：高透明耐强曲面钢化玻璃15、灯具配光曲线：翼型的配光曲线16、灯具全部电器(镇流器、触发器、电容器)均安装在灯具内五、检验标准：灯杆检验标准：质量管理手册、检验、试验规范及相应国标与工艺技术文件。
灯具检验标准：gb3037-91及相应国标与工艺技术文件。
六、包装：路灯灯杆编织带包装、灯具装箱包装。
标准球场尺寸及面积表速查表2010-5-13 15:18:09 来源:中国体育设施网我要评论体育场地照明设计标准与布置2009-6-24 10:16:55 来源:中国体育设施网我要评论3.体育场地照明设计的布置及安装灯具的布置是否合理，直接影响到场地照明的效果和经济性。
现在的体育建筑常用的布灯方式基本以如下的几种方式为主：室外体育场地，灯杆式、四塔式、多塔式、光带式、光带与灯塔混合式；室内体育场地，均布式(满天星式)、光带式(分场地上空和场外上空)、混合式。
3.1 四塔式布置直到今天，过去绝大多数体育场的照明设施是四塔式的布置，如果我们对它存在的若干缺点(例如，不同观看方向要求有很大幅度视觉适应变化以及有效生硬的阴影)不去苛求，那么还是能满足基本要求的。
在场地四角设置四灯塔，塔高一般为25～50m，常用窄光束灯具。
这种布置形式适用于没有跑道的足球场地、照明利用率低、维护检修困难、费用较高。
如果对照明质量不过分苛求的话，能满足运动员和观众的一般要求。
灯塔适当位置通过采用各种不同光束角投光灯的瞄准，在场地上可形成一个适宜的照度分布。
但是今天电影和电视需要有高且均匀的垂直照度，就要求入射在场地较远部分的光的角度远远地小于规定限额。
由于采用大型气体放电灯而获得的较高亮度而产生的影响，加上传统的塔高，使之不可避免地产生过度的眩光。
这种四塔布灯形式存在的缺点是：不同观看方向的视觉变化幅度较大，阴影较深。
从彩色电视转播看，要满足各个方向垂直照度，又要把眩光控制好，是比较困难的。
如要满足Ev／Eh 44值要求和较少眩光，对四塔照明方式，有必要采取一些改进措施：(1)把四塔位置向两侧和边线外移动，使场地对面和四角隅能获得一定的垂直照度；(2)在电视主摄像机方向一侧的灯塔上增加投光灯数，加强光束投射；(3)在电视主摄像机方向一侧的看台顶上补充光带照明，要注意控制眩光，不应使场地两端的观众察觉出来。
3.2 多塔式布置这种布灯形式在场地两侧设置组灯塔(或灯杆)，适用于练习场地，如足球、排球、网球场地等。
它的突出优点是用电量较省，垂直照度与水平照度之比较好。
由于灯杆较低，这种布置形式还有投资便宜、维护方便的优点。
灯杆要均匀布置，可布置6塔或8塔，灯杆高度不应低于12m，投射角在l50～250之间，至场地边线投射角最大不超过750，最小不小于450。
一般使用中光束和宽光束投光灯，如有观众看台，瞄准点布置工作要十分细致。
这种布灯的缺点是：当灯杆布置在场地和观众席之间时，会遮挡观众的视线消除阴影比较困难。
在没有电视转播的足球场，侧向布置照明装置多采用多塔布置方式，不采用光带布置方式。
通常将灯塔布置在赛场的东西两侧，一般来说，多塔布灯的灯塔高度可以比四角布置的低。
多塔布置有四塔、六塔、八塔等布置方式。
为了避免对守门员的视线干扰，以球门线中点为基准点，底线两侧至少10m之内不能布置灯塔。
多塔布灯的灯塔高度计算，计算用三角形与球场垂直，同时与底线平行，≥250，同时灯塔高度h≥15m。
3.3 光带式布置把灯具成排的布置在球场的两侧，形成连续光带的照明系统。
它的照明均匀度，运动员与球场之间的亮度比较好。
目前世界上公认这种布灯方式，可以满足彩色电视转播对照明的多种要求。
光带长度超过球门线10m以上(如：有跑道的运动场，光带长度最好不小于180m)，以保证球门区从后面看上去有足够的垂直照度。
此时投射角可降至200左右，如选用低亮度的照明器，则可进一步降至150左右。
有的体育场光带照明离场地边线很近(其夹角在650以上)，场地边就不能获得足够垂直照度，这样就要增加“后缩式”的补充照明。
一般光带式布置多采用几种不同光束角的投光灯组合投射，窄光束用于远投，中光束用于近投。
光带式布置的缺点式：要求控制眩光的技术比较严格，物体实体感稍差。
3.4 混和式布置混和式布置是把四塔或多塔布置与光带式布置有机的结合在一起的新型的布灯方法。
它是目前世界大型综合性体育场解决照明技术和照明效果比较好的一种布灯形式。
混和式布置吸取两种布灯的优点使实体感有所加强，四个方向的垂直照度和均匀度更趋合理，但眩光程度有所增加。
此时四塔往往不是独立设置，而是与建筑物结合统一起来，因而造价较省。
四塔用的投光灯多为窄光束，解决远投；光带多为中光束，解决近投。
由于是混和布置，四塔的投射角和方位布置可以灵活处理，光带布置的长度也可适当缩短，光带高度也可适当降低。
3.5 土建处理及安装体育场的土建处理与整个照明方案密切相关。
当观众席上无挑棚或缺挑棚时，要采用取光带布置方式，就必须考虑另外设置独立的灯桥。
是否采用四塔布灯，还必须征求城市规划部门的意见，而四塔式、多塔式布灯形式又与建筑整体的艺术效果密切相关。
无论采用四塔、多塔、光带还是混和式布置，灯具的安装以及维护、检修，都要在选择方案阶段考虑周到。
目前世界上不少体育场采用灯塔，多为三根钢管或多根钢管组合灯塔，还有变截面钢筋混凝土、倾斜钢筋混凝土灯塔等多种形式。
下面分别论述灯塔和光带在土建安装处理上注意的几个问题。
3.5.1灯塔的土建处理(1)灯塔上的灯架面积与投光形式、数量有关，但灯架的外形和比例的处理，应该有自由选择的余地。
灯架面积要留有裕度，以备今后发展扩充。
(2)灯塔高度虽然必须要服从功能要求，但结构是否合理，施工条件、当地气候条件也要认真考虑。
(3)维护、检修条件极为重要，要考虑采用电梯进行维护或者使整个灯架能下降到地面进行维护。
(4)在沿海和有盐雾腐蚀的地区，应优先选用防盐雾钢筋混凝土灯塔，避免采用暴露的钢结构灯架。
(5)灯塔与建筑物的关系有三种情况：a 灯塔独立于建筑物之外时，结构基础好处理，但投射距离比较远；b 灯塔依附在建筑物上时，结构基础需单独处理。
但灯塔塔身与建筑物连在一起；c 灯塔依附在建筑物整体结合时，能很好的处理美观问题，应优先考虑采用这种方案的可能性。
3.5.2光带的土建处理(1)光带一般是布置成一层或两层投光灯具，如果布置有困难，则应采取后缩式光带作为补充。
(2)两侧光带在距场地中心的尺寸，或者高度上，不一定非强求一致，但投射到场地中心的角度最好应近似相等。
(3)光带一般是设在灯桥上，其维护马道(也称维护走廊)的尺寸不应小于1．5m ×2m (宽度X高度)，周围最好均能通行，并能防雨、防晒、地面绝缘。
(4)光带与建筑物关系有两种情况：a 利用挑棚设光带，其挑棚高度应大致能满足功能要求；目前光带尽量在挑棚下设置，而不是在挑棚的顶部。
b 独立设置光带。
在无挑棚的情况下，如果最高一排观众在高度和距离上合理，则可在观众席后排上布置光带，光带设置在独立的灯桥上。
灯桥布置可灵活些，但相对造价要高，这种灯架要与土建整体一并考虑。
有的体育场往往是一侧，则有挑棚，一侧无挑棚，如采用光带方案是无挑棚一侧独立设置光带灯桥。
体育场地照明设计标准与布置2009-6-24 10:16:55 来源:中国体育设施网我要评论现代化体育场不仅在建筑外形上要吸取当代建筑艺术的最新发展和当地人文历史的精髓，塑造出符合当代精神的体育场建筑，而且各种体育软、硬件设施也要完善齐全，当然一定要有良好的照明环境。
照明是依靠光线的功能，合理地照射与作用于运动员、裁判员、观众的视觉上。
使运动员得以集中注意力来充分发挥他们的竞技水平，创造出好成绩；使裁判员可以迅速地做出准确无误的判断；让在场的观众得以轻松地欣赏运动员的技术动作，感受场地上激烈而活泼的竞技氛围；使彩电转播的画面清晰逼真。
所以良好的照明环境在现代化体育场中占有重要的地位与作用，为此体育场照明建设中必须掌握如下三个原则：(1)满足比赛时运动员的视觉要求，使灯光对比赛的客观影响降到最低程度；(2)满足观众的视觉要求，使灯光对观看比赛时所引起的不适感觉降到最低程度；(3)满足彩电转播的照明要求，提高转播质量。
