STM32入门篇之通用定时器彻底研究STM32的定时器功能很强大，学习起来也很费劲儿，本人在这卡了5天才算看明白。
写下下面的文字送给后来者，希望能带给你点启发。
在此声明，本人也是刚入门，接触STM32不足10天，所以有失误的地方请以手册为准，欢迎大家拍砖。
其实手册讲的还是挺全面的，只是无奈TIMER的功能太复杂，所以显得手册很难懂，我就是通过这样看手册：while(!SUCCESS){看手册…}才搞明白的!所以接下来我以手册的顺序为主线，增加一些自己的理解，并通过11个例程对TIMER 做个剖析。
实验环境是STM103V100的实验板，MDK3.2 +Library2.东西都不怎么新，凑合用……TIMER主要是由三部分组成：1、时基单元。
2、输入捕获。
3、输出比较。
还有两种模式控制功能：从模式控制和主模式控制。
一、框图让我们看下手册，一开始是定时器的框图，这里面几乎包含了所有定时器的信息，您要是能看明白，那么接下来就不用再看别的了…为了方便的看图，我对里面出现的名词和符号做个注解：TIMx_ETR:TIMER外部触发引脚 ETR:外部触发输入ETRP:分频后的外部触发输入 ETRF:滤波后的外部触发输入ITRx:内部触发x(由另外的定时器触发)TI1F_ED:TI1的边沿检测器。
TI1FP1/2:滤波后定时器1/2的输入TRGI:触发输入 TRGO:触发输出CK_PSC:应该叫分频器时钟输入CK_CNT:定时器时钟。
（定时周期的计算就靠它）TIMx_CHx:TIMER的输入脚 TIx:应该叫做定时器输入信号xICx:输入比较x ICxPS:分频后的ICxOCx:输出捕获x OCxREF:输出参考信号关于框图还有以下几点要注意：1、影子寄存器。
有阴影的寄存器，表示在物理上这个寄存器对应2个寄存器，一个是程序员可以写入或读出的寄存器，称为preload register(预装载寄存器)，另一个是程序员看不见的、但在操作中真正起作用的寄存器，称为shadow register(影子寄存器)；输入滤波机制在ETR何TIx输入端有个输入滤波器，它的作用是以采样频率Fdts来采样N次进行滤波的。
2、输入引脚和输出引脚是相同的。
二、时基单元时基单元有三个部分：CNT、PSC、ARR。
CNT的计数方式分三种：向上、向下、中央对齐。
通俗的说就是0—ARR、ARR—0、0—(ARR-1)—ARR—1.三、时钟源的选择这个是难点之一。
从手册上我们看到共有三种时钟源：1、内部时钟。

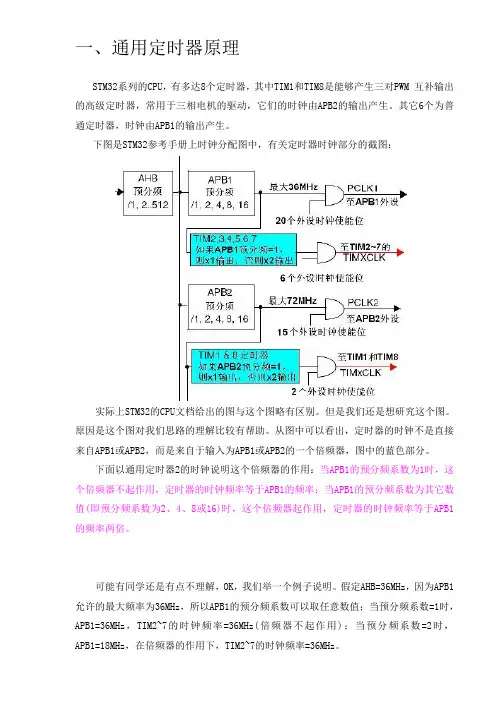

也就是选择CK_INT做时钟，这个简单，但是有一点要注意，定时器的时钟不是直接来自APB1或APB2，而是来自于输入为APB1或APB2的一个倍频器，当APB1的预分频系数为1时，这个倍频器不起作用，定时器的时钟频率等于APB1的频率；当APB1的预分频系数为其它数值(即预分频系数为2、4、8或16)时，这个倍频器起作用，定时器的时钟频率等于APB1的频率两倍。
例如AHP 72M，APB12分频36M，那么TIMER就是APB1的2倍频，即72M。
怎么选择时钟模式1呢？只要将SMCR中SMS[2:0]弄成000就好了SMCR2、外部时钟模式1这个比较麻烦，时钟源选择的其实就是TRGI（触发输入），但触发输入选择挺多的，共8个……。
看框图，他们是：ITRx、TI1F_ED、TI1FP1、TI2FP2、ETRFITRx的东西跟定时器的级联有关，暂时不管他。
要进入这种时钟模式首先置SMS为111，当然这还没完，不像内部时钟那样，什么都配好了，这里你还得配置一下别的参数，比如选择TI1FP1,自然要对输入通道1的参数配置好，这样时钟才能按你需要的方式进来。
就是配框图这块相关寄存器CCMR1（输入）CCERSMCR（CCIP）然后在SMCR中选择触发源（TS[2:0]）为TI1这样输入通道就配好了!最后选择SMS为111，开启时钟（CR1中的CEN）。
现在时钟就是从TI1上的输入了，可以接个时钟源进行计数之类的。
同理，如果要用ETR就把它相关通道配好就可以了。
3、外部时钟模式2选择外部输入作为时钟，看框图：从图上可以看出ETR可以直接作为时钟输入也可以通过触发输入（TRGI）来作为时钟输入即在时钟模式1中触发源选择为ETR，两个效果上是一样的，看起来好像这个外部时钟模式2没什么用处，实际上不是的，他可以跟一些从模式（复位、触发、门控）进行组合。
比如当从模式选为触发时，我们不可能再通过触发源选择ETR了，因为从模式控制器被占了，好在有外部时钟模式2，我们选择这种模式后就可以把两者组合在一起完成一些功能了。
总结一下，STM32的时钟选择比较特别，在SFR中关于时钟选择配置位不再一块，不是说两个位在一起00、01、11就选择了而是由SMCR中SMS和ECE 来控制，这样感觉可以吧内部时钟与外部模式2同时打开（SMS:000,ECE:1），也可以吧外部模式1和外部模式2同时打开(SMS:111,ECE：1)，实际上上述两种方式用的都是外部时钟2.四、捕获比较通道这就是我说的定时器三个组成部分中的两个部分了。
核心是那个捕获比较寄存器。
看框图异或那块先不管他，好像跟编码器有关，输入有个特色就是可以把TI的输入搞到CC1上去，也可以把T2的输入搞到CC1上去，其实也可以把T1搞到CC1上去同时把T1搞到CC2上去，这样就有了后来的PWM输入。
输出上的特色是不直接输出，而是有个OC1REF，这样可以定义高有效还是低有效，输出自己需要的有效电平。
五、做实验讲了这么多你一定烦了吧，那么让我们搞点实际的吧，通过做实验来熟悉定时器，用到新知识时再在其中加以介绍。
实验一：TIMER-1：定时器上溢，中断中取反LED.现象：LED 周期2秒闪烁。
主要代码如下：TIM_DeInit(TIM2);TIM_TimeBaseStructure.TIM_Period=2000; //ARR的值TIM_TimeBaseStructure.TIM_Prescaler=0;TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1; //采样分频TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);TIM_PrescalerConfig(TIM2,0x8C9F,TIM_PSCReloadMode_Immediate);//时钟分频系数36000，所以定时器时钟为2KTIM_ARRPreloadConfig(TIM2, DISABLE);//禁止ARR预装载缓冲器TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);TIM_Cmd(TIM2, ENABLE); //开启时钟解释一下，首先得配好ARR，这是必须地。
然后配置预分频，为什么我先配为0再用TIM_PrescalerConfig(TIM2,0x8C9F,TIM_PSCReloadMode_Immediate)配呢，原来PSC也有个预装载功能，却不像ARR和CRR那样有相关的位控制立即装载或更新事件装载。
也就是说只能更新事件来装载。
在上面函数中手工产生了一个更新事件，使PSC立刻生效。
CK_DIV暂时没用到。
计数模式配置为向上计数。
然后在中断中做下LED取反就可以了。
溢出周期怎么算？在这个实验里AHB为72M，APB1为36M，所以CK_INT为72M，36000分频变为2K.ARR=2000，所以1秒溢出1次。
相关寄存器：CR1ARRPSC接下来的4个实验跟输出通道有关系实验2TIMER-2:强置输出现象：LED 常亮例子比较简单关键是配好输出通道CCER15 14131211 10 9 8 7 6 5 432 10将通道1配为输出，输出使能，输出极性选择好，输出模式选择好就可以了。
在V100实验板上PC6-9接了LED，刚好对应着TIMER3重映射后的输出，注意程序里的AFIO函数。
实验3TIMER-3:输出比较现象：LED 2秒的周期闪烁。
跟上个实验配置大致相同，只是把输出模式改为翻转功能，并且CRR要配好，当CRR=CNT时翻转输出。
实验4TIMER-4:PWM输出现象：输出4种不同占空比的PWM波，4个LED亮度不同。
实验5TIMER-7:单脉冲方式现象：LED 只闪烁一次。
将上个实验加一句话TIM_SelectOnePulseMode(TIM3, TIM_OPMode_Single); //设置单脉冲模式就是这个实验。
其实手册上关于此实验的本意是由一个外部触发使能计数器，然后产生一个脉冲的，这里还没涉及从模式所以简化处理。
涉及寄存器CR1接下来再做两个输入的实验实验6TIMER-5：输入捕获模式。
现象：通过V100 的JOYSTICK键的SELECT键进入捕获，硬件仿真看CRR的值。
首先是基本的配置：ARR的值、时钟PSC、采样CKD、计数方式。
然后配置输入通道。
选择输入捕获模式、输入极性、把T1配到CC1上、选好输入的滤波跟分频，就可以了。
讲下输入滤波功能，在此实验中Fdts=CK_INT/2,Fsample=Fdts/4,所以定时器时钟为2K，所以采样周期为4ms。
才8次的话周期小于32ms的干扰会滤除。
相关寄存器CR1ARRCCMR1（输入）CCER实验7TIMER-6:PWM输入现象：由TIMER3输出通道1产生一路周期2秒占空比50%的PWM波，飞线到TIMER4的输入通道1，有TIMER4来测量该PWM得周期和占空比。
在做实验之前引入三种从模式控制：复位、触发、门控。
通过SMCR选择后可以进入这三种从模式SMCRSMS: 100 101 110复位门控触发所谓从模式简单理解就是受控于别人了，包括何时启动、何时停止、何时复位。
相关作用请看手册。
提示一点就是进入这三种模式后时钟是谁的问题？肯定不是外部时钟1了，可以是内部时钟和外部时钟2.接着看实验，PWM方式的原理是这样的，如前文提到过输入时可以把T1映射到CC1上去同时映射到CC2上，将CC1和CC2的捕获边沿搞成相反的，比如CC1捕获T1上升沿，CC2捕获T1下降沿，还要再设置T1为复位从模式，上升沿有效，这样T1上升沿后计数器开始计数。
下降沿CC2捕获发生，此为PWM占空比，在来一个上升沿，CC1捕获发生此为PWM周期。
注意CC1捕获的第一次无效。
这是从模式跟输入捕获的一种组合使用，从模式还可以跟输出比较组合使用。
比如手册上的单脉冲实验。
接着做4个实验跟定时器的级联和定时器同步有关系，在实验前先得说说主模式的问题。
