2019年二建《水利水电》高频考点：围堰的类型及施工要求_217

围堰应高出施工期间可能出现的最高水位0.5～0.7m。

围堰外形能直接影响堰体的受力情况，必须考虑堰体结构的承载力和稳定性。

不同类型围堰其适用范围不同。

（一）各类围堰的适用范围（二）各类围堰施工要求1 、土围堰(1) 筑堰材料宜用黏性土、粉质黏土或砂质黏土。

填土应自上游开始至下游合龙。

(2) 堰顶宽度可为1～2m，机械挖基时不宜小于3m；堰外边坡迎水一侧坡度宜为1:2～1:3，背水一侧可在1:2之内。

堰内边坡宜为1:1～1:1.5；内坡脚与基坑的距离不得小于1m。

2 、土袋围堰(1) 围堰两侧用草袋、麻袋、玻璃纤维袋或无纺布袋装土堆码。

袋中宜装填不渗水的黏性土，围堰中心部分可填筑黏土及黏性土芯墙。

(2) 堆码土袋，应自上游开始至下游合龙。

上下层和内外层的土袋均应相互错缝。

3 、钢板桩围堰(1) 不宜在有大漂石及坚硬岩石的河床使用钢板桩围堰。

(2) 施打钢板桩前，应在围堰上下游及两岸设测量观测点，控制围堰长、短边方向的施打定位，并在锁口处用止水材料捻缝。

施打时，必须备有导向设备。

(3) 施打顺序一般从上游向下游合龙。

(4)钢板桩可用捶击、振动、射水等方法下沉，但在黏土中不宜使用射水下沉办法。

4 、钢筋混凝土板桩围堰施工要求（1）沉入砂砾层的板桩桩头，应增设加劲钢筋或钢板。

（2）板桩的制作用刚度较大的模板，榫口接缝应顺直、密合。

（3）目前钢筋混凝土板桩中，空心板桩较多。

空心多为圆形，用钢管作芯模。

板桩的榫口一般圆形的较好。

桩尖一般斜度为1：2.5～1：1.5。

5 、套箱围堰(1) 无底套箱用木板、钢板或钢丝网水泥制作，内设木、钢支撑。

(2) 若套箱设置在岩层上时，应整平岩面。

当岩面有坡度时，套箱底的倾斜度应与岩面相同，以增加稳定性并减少渗漏。

6 、双壁刚围堰(1) 拼焊后应进行焊接质量检验及水密性试验(2) 尽量安排在能保证浮运顺利进行的低水位或水流平稳时进行，宜在白昼无风或小风时浮运。

在水深或水急处浮运时，可在围堰两侧设导向船。

第1篇一、围堰设计1. 围堰类型：根据施工需要，围堰可分为土围堰、钢围堰、木围堰、组合围堰等。

设计时应根据工程特点、施工条件、地质条件等因素选择合适的围堰类型。

2. 围堰结构：围堰结构设计要满足施工过程中的稳定性、防水性、抗冲刷性等要求。

主要包括围堰底板、侧板、顶板、支撑系统等。

3. 围堰尺寸：围堰尺寸应根据施工区域的大小、地质条件、水流速度等因素确定，确保围堰在施工过程中稳定可靠。

二、围堰施工1. 施工准备：在围堰施工前，需进行场地平整、排水、测量等工作，确保围堰施工的顺利进行。

2. 基础处理：对围堰基础进行平整、压实，确保基础坚实可靠。

3. 围堰安装：根据设计要求，采用合适的施工方法安装围堰。

如土围堰可采用分层填筑、夯实的方法；钢围堰可采用吊装、浮运等方法。

4. 防水处理：围堰施工过程中，需对围堰进行防水处理，防止渗漏。

如采用防水材料、防水混凝土等。

5. 围堰加固：为确保围堰在施工过程中的稳定性，需对围堰进行加固。

如采用锚杆、支撑、拉筋等。

6. 围堰拆除：施工结束后，需按照设计要求拆除围堰，恢复施工区域原貌。

三、围堰工程管理1. 施工组织：制定合理的施工组织方案，明确施工人员、设备、材料等资源配置。

2. 质量控制：加强围堰施工过程中的质量控制，确保围堰质量符合设计要求。

3. 安全管理：加强施工现场安全管理，确保施工人员生命财产安全。

4. 环境保护：在围堰施工过程中，要注重环境保护，减少对周边环境的影响。

5. 成本控制：合理控制围堰工程成本，提高工程效益。

总之，围堰工程是施工过程中不可或缺的重要环节。

在施工过程中，要充分考虑围堰设计、施工、管理等方面的因素，确保围堰工程顺利进行，为后续施工提供有力保障。

第2篇一、围堰设计围堰设计是围堰工程的第一步，也是最为关键的环节。

设计人员需要根据施工现场的具体情况，如地形、地质、水流、水位等因素，确定围堰的类型、结构、尺寸和材料等。

常见的围堰类型有土石围堰、钢板桩围堰、混凝土围堰等。

简述围堰的分类和适用条件1）、土围堰土围堰是用粘性土或砂夹粘土作为填料，在填土出水面后对土进行夯实而形成的施工临时性构筑物2 ）、土袋围堰土袋围堰适用于河流水深在 3.0m以内、水流速度在1.5m/s以内的河流，且河床的土质渗水性较小的河床上修筑3）、单行板桩围堰在河流水深达3〜4m的土质河床上修筑围堰时，可采用打入单行木板桩，并且在河背的一边加设支撑，予以加固板桩4）、双行板桩围堰双行板桩围堰是在水深达到4m以上时，并且河床土质比较松软的情况下，为了保证围堰的牢固性，采用将两排木桩打入河床，在围堰的外侧临河面加设支撑5）、木桩土围堰木桩土围堰适用于水深在3〜5m,水流速度在1.5m/s以上的河床6）、竹笼围堰竹笼围堰适用于水深在4〜5m,水流速度在1.5〜2.0m/s左右7）、钢板桩围堰钢板桩围堰适用于水流速度较大、水流较深的河床围堰分类及其使用保证桥梁水中墩施工顺利完成的前提是围堰工程能满足施工要求，围堰分类及其使用条件如下表：围堰分类及适用条件表分类适用条件土石围堰土围堰水深小于2米，流速小于0.3m/s。

河床透水性较小的土壤。

坡面加固防护时，流速可稍大。

宜用于河边浅滩处。

草土围堰与上同。

流速小于1.0m/s。

草（麻）袋围堰水深小于3m，流速小于1.5m/s，河床透水性较小。

木（竹）桩编条围堰水深小于3m，流速小于2.0m/so河床透水性较小，可以打小木桩。

竹篱围堰同上竹笼片石围堰水深3〜4m,较大流速，河床无法打桩。

堆石围堰石块就地取材，流速小于3.0m/s，河床坚实、透水性较小。

木质围堰木板围堰水深2m左右，流速小于0.3m/s，河床透水性较小。

木笼围堰适用于深水，流速较大处。

河床坚实平坦，不能打桩，或有少量流水的河流。

木套箱基础埋设较浅，面积不大，流速小于 2.0m/s。

木板桩围堰水深3〜4m，坑底至水面5m左右，河床透水性较大，但可以打桩。

钢板桩围堰水深为4m以上，河床为硬土、卵石层或软质岩层。

1、什么是围堰?围堰工程包括哪些项目?围堰是保证基础工程开挖、砌筑浇筑等的临时挡水构筑物。

围堰是桥梁水中基础最常用的施工方法。

其主要作用是防水和围水有的还起着支撑施工平台和基坑坑壁的作用。

此种设施方法简单材料易筹备宜在基础较浅、地质不复杂、水深不超过6m时采用。

围堰工程包括土草围堰、土石混合围堰、圆木桩围堰、钢桩围堰、钢板桩围堰、双层竹笼围堰、筑岛填心共七个子项目。

2、围堰有哪些类型及其适用条件?围堰的结构形式和材料要根据水深、流速、地质情况、基础形式等条件而定。

围堰的类型和适用条件见下表。

围堰的种类适用条件一般要求土围堰水深≤1.5m，水流速度≤0.5m/s，河床土质渗水较小，迎水面流速稍大时，可对外坡进行防护处理，河床底平缓（1）人工施工围堰顶宽度为1~2m，机械施工围堰顶宽度≥3m。

外坡坡度一般为1:2~1:3，内坡坡度宜为1:1~1:1.5。

（2）用土为粘性土或砂夹粘土，填出水面后应分层夯实，填土应自上游开始之下游结束。

（3）在筑围堰前必须清除堰底河床上的杂物。

（4）内坡脚距基坑边缘距离≥1m。

土袋围堰水深≤3m，水流速度≤1.5m/s，河床土质渗水性较小，河床底平缓，可筑土袋围堰。

高出最高水位0.5m~0.7m（1）围堰中心部分可填筑砂土及粘土芯墙。

水流大时，外围袋可装碎石。

（2）堰顶宽度为1m~2m，堰外边坡为1:0.5~1:1，堰内边坡为1:0.2~1:0.5，坡脚距基坑顶边缘的距离≥1m。

（3）堆码的土袋其上下、左右层应相互错开，堆码密实整齐木桩土袋围堰水深≤3m，水流速度≤1.5m/s，河床土质渗水性较小，河底淤泥薄，床底向河中心倾斜，在外围打入木桩，内部土袋木桩打入深度及数量要满足抵抗围堰及施工设备所产生的侧向滑力的需要。

其余注意事项同土袋围堰竹（铅）丝笼围堰水深1.5m~4m，水流速度≤2m/s，河床难以打桩（1）围堰上下要一致宽，其宽度为水深的1.5~1.8倍。

（2）采用单层竹（铅）丝笼时，内（外）侧堆填土袋；采用双层竹（铅）丝笼时，内填粘土。

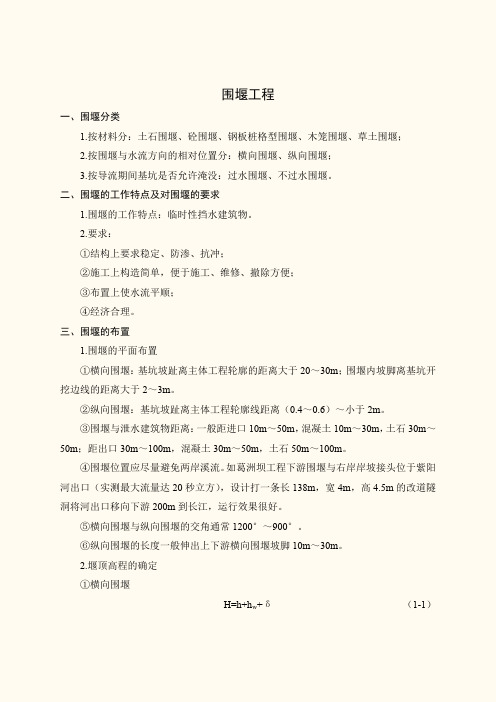

围堰工程一、围堰分类1.按材料分：土石围堰、砼围堰、钢板桩格型围堰、木笼围堰、草土围堰；2.按围堰与水流方向的相对位置分：横向围堰、纵向围堰；3.按导流期间基坑是否允许淹没：过水围堰、不过水围堰。

二、围堰的工作特点及对围堰的要求1.围堰的工作特点：临时性挡水建筑物。

2.要求：①结构上要求稳定、防渗、抗冲；②施工上构造简单，便于施工、维修、撤除方便；③布置上使水流平顺；④经济合理。

三、围堰的布置1.围堰的平面布置①横向围堰：基坑坡趾离主体工程轮廓的距离大于20～30m；围堰内坡脚离基坑开挖边线的距离大于2～3m。

②纵向围堰：基坑坡趾离主体工程轮廓线距离（0.4～0.6）～小于2m。

③围堰与泄水建筑物距离：一般距进口10m～50m，混凝土10m～30m，土石30m～50m；距出口30m～100m，混凝土30m～50m，土石50m～100m。

④围堰位置应尽量避免两岸溪流。

如葛洲坝工程下游围堰与右岸岸坡接头位于紫阳河出口（实测最大流量达20秒立方），设计打一条长138m，宽4m，高4.5m的改道隧洞将河出口移向下游200m到长江，运行效果很好。

⑤横向围堰与纵向围堰的交角通常1200°～900°。

⑥纵向围堰的长度一般伸出上下游横向围堰坡脚10m～30m。

2.堰顶高程的确定①横向围堰H=h+h w+δ（1-1）式中，H——上游围堰或下游围堰的顶部高程，m；h——围堰挡水的静水位，m。

对于下游围堰，挡水位可由天然河道水位流量关系曲线查得，上游挡水位则由水利计算确定，必要时还应调洪演算；h w——波浪高度，m；δ——围堰的安全超高，m。

②纵向围堰：堰顶高程应与堰侧水面曲线相适应。

通常纵向围堰堰顶面往往作成阶梯或倾斜状，其上下游高程与相应的横向围堰同高。

3.围堰的防冲：围堰堰体与堰脚处基础是否会受到水流淘刷，在很大程度上与围堰平面布置的外型轮廓有关。

对于全段围堰法导流的上下游横向围堰，应使围堰与泄水建筑物进出口保持足够的距离；对于分段围堰法导流，围堰附近的流速流态与围堰的平面布置密切相关。

第1篇一、围堰设计要求1. 围堰结构应满足施工期间的稳定性、防水性和安全性要求，确保施工期间围堰内工程内容的顺利进行。

2. 围堰高度应高出施工期间可能出现的水位（包括浪高）0.5-0.7米，以确保围堰安全。

3. 围堰外形应考虑水域的水深、流速、航道、导流等因素，保证围堰结构受力合理，减少水流对围堰、河床的冲刷。

4. 围堰内平面尺寸应满足基础施工的需要，确保施工设备、材料及人员安全。

二、围堰施工要求1. 施工前，对围堰位置进行地质勘探，了解地基情况，确保围堰基础稳定。

2. 清理围堰施工区域，包括清除杂物、淤泥等，确保围堰基础坚实。

3. 采用合格的土料进行围堰填筑，土料应满足工程要求，不得含有石块、垃圾等杂物。

4. 袋装土围堰施工时，应采用草袋装土，袋口缝合，装土量为草袋容积的2/3，以增强围堰整体性。

5. 围堰堆叠时，应使草袋上下左右错缝，防止渗漏。

6. 围堰上部粘土填心，用打夯机夯实，防止围堰渗漏滑坡。

7. 围堰施工过程中，派专人对堰体进行观察、测量，发现问题及时采取加固措施。

8. 围堰布置应避免侵占远河道行洪断面，保证施工期间河道行洪安全。

9. 钢板桩围堰施工时，应注意以下几点：（1）有大漂石及坚硬岩石的河床不宜使用钢板桩围堰。

（2）施打钢板桩前，应在围堰上下游及两岸设测量观测点，控制围堰长、短边方向的施打定位。

（3）施打时，必须备有导向设备，以保证钢板桩的正确位置。

（4）施打前，应对钢板桩的锁口用止水材料捻缝，以防漏水。

（5）施打顺序一般为从上游分两头向下游合龙。

（6）钢板桩可用捶击、振动、射水等方法下沉，但在黏土中不宜使用射水下沉办法。

（7）施打过程中，应随时检查桩的位置是否正确、桩身是否垂直，否则应立即纠正或拔出重打。

三、围堰施工管理要求1. 施工单位应建立健全围堰施工管理制度，明确施工责任，确保施工质量。

2. 施工前对施工人员进行技术交底，让每一个人员都了解自己的工作职责和施工要求。

3. 实行质量管理责任制，确保围堰施工质量达到设计要求。

围堰一般规定1、围堰高度应高出施工期间可能出现的最高水位（包括浪高）0.5-0.7m。

2、围堰外形应考虑河流断面被压缩后，流速增大引起水流对围堰、河床的集中冲刷及影响通航、导流等因素，并应满足围堰身强度和稳定的要求。

3、围内平面尺寸应满足基础施工的需要。

4、围堰要求防水严密，减少渗漏。

土围堰1、水深1.5m以内、水流流速0.5m/s以内，河床土质渗水较小时，可筑土围堰。

2、堰顶宽度可为1-2m。

当采用机械挖基时，应视机械的种类确定，但不宜小于3m。

堰外边坡迎水流冲刷的一侧，边坡坡度以为1:2-1:3，背水冲刷的一侧的边坡坡度可在1:2之内，堰内边坡宜为1:1-1:1.5，内坡脚与基坑的距离根据河床土质及基坑开挖深度而定，但不得小于1m。

3、筑堰材料宜用粘性土或砂夹粘土。

填出水面之后应进行夯实。

填土应自上游开始至下游合龙。

4、在筑堰之前，必须将堰底下河床上的树根、石块及杂物清除干净。

5、因筑堰引起流速增大使堰外坡面有受冲刷的危险时，可在外坡面用草皮、柴排、片石、草袋或土工织物等加以防护。

土袋围堰1、水深在3m以内，流速在1.5m/s以内，河床土质渗水性较小时，可筑土袋围堰。

2、围堰中心部分可填筑粘土及粘性土芯墙。

堰外边坡为1：0.5-1:1，堰内边坡为1:0.2-1:0.5，坡脚与基坑顶边缘的距离和堰顶的宽度同上述的土围堰。

3、堰底河床处理及堆码方向同上述的土围堰。

钢板桩围堰1、钢板桩围堰适用于各类土（包括强风化岩）的深水基坑。

2、钢板桩的机械性能和尺寸应符合规定要求。

经过整修或焊接后的钢板桩，应用同类型的钢板桩节能型锁口试验、检查。

3、钢板桩堆存、搬运、起吊时，应防止因自重而引起的变形及锁口损坏。

4、当起吊能力许可时，宜在打桩之前，将2-3快钢板桩拼为一组并夹牢。

5、施打钢板桩时，应注意如下事项：（1）在施打钢板桩前，应在围堰上下游一定距离及两岸陆地设置经纬仪观测点，用以控制围堰长、短边方向的钢板桩的施打定位。

围堰的分类围堰，用土堆筑成梯形截面的土堤，迎水面的边坡不宜陡于1:2（竖横比，下同）,基坑侧边坡不宜陡于1:1.5,通常用砂质粘土填筑。

土围堰仅适用于浅水、流速缓慢及围堰底为不透水土层处。

为防止迎水面边坡受冲刷，常用片石、草皮或草袋填土围护。

在产石地区还可做堆石围堰，但外坡用土层盖面，以防渗漏水。

1.土石围堰适用于水深2米以内，流速0.5米/s,河床土质渗水较小时。

土石围堰由土石填筑而成，多用作上下游横向围堰，它能充分利用当地材料，对基础适应性强，施工工艺简单。

按基坑是否允许淹没分：过水围堰、不过水围堰。

一般多用于不过水围堰，如用于过水围堰，允许汛期过水，应予以妥善保护，需要做好溢流面，围堰下游基础和两岸接头的防冲保护。

土石围堰的防渗结构形式有土质心墙和斜墙、混凝土心墙和斜墙、钢板桩心墙及其他防渗心墙结构。

2.草土围堰适用于水深3.5米，流速2米每秒草土围堰是用一层草一层土再一层草一层土在水中逐渐堆筑形成的挡水结构，为我国传统的河工技术。

其下层的草土体靠上层草土体的重量，使之逐步下沉并稳定，堰体边坡很小，甚至可以没有边坡(俗称收分)。

其基本断面是矩形，断面宽度是依据水深和施工时上游壅水高度及基坑施工场地要求来确定，据各地实践经验，断面宽为水深的2．7～3．3倍。

流沙基础和采用机械化施工，断面宽度应适当的加大。

由于草土体的沉陷较大，这必须留备足够的起高，一般超高为设计堰高的8%～l0%。

3.木板桩围堰适用于埋置不深的水中基础深度不大，面积较小的基坑可采用木板桩围堰。

为了防渗漏，板桩间应有榫槽相接。

当水不深时,可用单层木板桩,内部加支撑以平衡外部压力。

水较深时，可用双壁木板桩，双壁之间用铁拉条或横木拉紧，中间填土。

其高度通常不超过6～7米。

4.木笼围堰适用于黏性土在河床不能打桩、流速较大，同时盛产木材和石料的地区，可用木笼做围堰的堰壁。

最常用的形式是用方木做成透空式木笼，迎水面设多层木板防水，就位后，在笼内填石。

简述围堰得分类与适用条件1）、土围堰土围堰就是用粘性土或砂夹粘土作为填料，在填土出水面后对土进行夯实而形成得施工临时性构筑物2）、土袋围堰土袋围堰适用于河流水深在3、0m以内、水流速度在1、5m/s以内得河流，且河床得土质渗水性较小得河床上修筑3）、单行板桩围堰在河流水深达3～4m得土质河床上修筑围堰时，可采用打入单行木板桩，并且在河背得一边加设支撑，予以加固板桩4）、双行板桩围堰双行板桩围堰就是在水深达到4m以上时，并且河床土质比较松软得情况下，为了保证围堰得牢固性，采用将两排木桩打入河床，在围堰得外侧临河面加设支撑5）、木桩土围堰木桩土围堰适用于水深在3～5m，水流速度在1、5m/s以上得河床6）、竹笼围堰竹笼围堰适用于水深在4～5m，水流速度在1、5～2、0m/s左右7）、钢板桩围堰钢板桩围堰适用于水流速度较大、水流较深得河床围堰分类及其使用保证桥梁水中墩施工顺利完成得前提就是围堰工程能满足施工要求，围堰分类及其使用条件如下表：围堰分类及适用条件表分类适用条件土石围堰土围堰水深小于2米，流速小于0、3m/s。

河床透水性较小得土壤。

坡面加固防护时，流速可稍大。

宜用于河边浅滩处。

草土围堰与上同。

流速小于1、0m/s。

草（麻）袋围堰水深小于3m，流速小于1、5m/s，河床透水性较小。

木（竹）桩编条围堰水深小于3m，流速小于2、0m/s。

河床透水性较小，可以打小木桩。

竹篱围堰同上竹笼片石围堰水深3～4m，较大流速，河床无法打桩。

堆石围堰石块就地取材，流速小于3、0m/s，河床坚实、透水性较小。

木质围堰木板围堰水深2m左右，流速小于0、3m/s，河床透水性较小。

木笼围堰适用于深水，流速较大处。

河床坚实平坦，不能打桩，或有少量流水得河流。

木套箱基础埋设较浅，面积不大，流速小于2、0m/s。

木板桩围堰水深3～4m，坑底至水面5m左右，河床透水性较大，但可以打桩。

钢板桩围堰水深为4m以上，河床为硬土、卵石层或软质岩层。

围堰的种类和施工技术摘要：在一些水利工程的施工中，有些建筑要建立在水中，为了能开挖基坑，修筑水利建筑，通常要修建围堰来进行排水，以便大型机械或人工能进入围堰内进行施工，修建完主要水利建筑后，再把围堰拆除，本文主要针对围堰的种类和施工进行分析和探讨。

关键词：围堰；水利施工；基坑1 围堰的种类及作用1.1 围堰的种类划分在实际水利工程建设中，由于施工的自然条件、所建筑的水利工程项目都不可能相同，所以决定了采用的围堰种类也不尽相同，根据实际的施工情况，一般按材料的性质划分，有混凝土围堰、木板桩围堰、土石围堰、管柱围堰、钢围堰、木笼围堰等多种，随着科技的进步，越来越多的新材料应用到水利工程施工中，采用新工艺新材料的围堰也逐渐应用到施工中。

1.2 围堰的主要作用当一些建筑的基础位于地表水位以下时，当所需建筑要建在河道或湖泊的水中时，就要用到围堰来辅助施工了，所以围堰一般是用做防水、围水，保证施工作业面在无水的情况下进行，便于施工，另外围堰还能对基坑的坑壁起着支撑作用，给施工作业提供一个安全环境。

围堰是一种临时性的挡水建筑物，起着保护作业面的作用，所以结构上要求要有一定的强度，其稳定性、防渗、抗冲性、耐挤压性要达到一定的标准，结构设计上要求简单，施工、维护、拆除都要尽可能方便，从整体布局上要求设计合理，使水流能平顺通过，不发生局部的水流冲撞，围堰在施工上要求保质保量，避免有渗漏现象发生，以免产生围堰透水事件，造成财产及生命损失。

2 不同情况采用不同围堰围堰的种类很多，采用什么形式的围堰要根据实际的自然情况来决定，要因地制宜，经济合理采用恰当的围堰，保证施工的顺利进行。

当在河边浅滩水进行水利施工时，水深不足1.5米，水流速度小于0.5米/秒，这时河床渗水性不大，这种情况下可采用土石围堰。

当在水深在3米以下，水流速小于1.5米/秒这样的河床中施工时，如果床渗水性较小，或淤泥很浅，或没有淤泥时，可采用土袋围堰来保证施工。
