建筑节能建筑玻璃可见光透射比遮阳系数检测作业指导书

SK-SL500型
建筑玻璃可见光透射比遮阳系数检定系统
操作规程
1仪器开机:先打开计算机电源进入系统并启动测试软件，然后再启动遮阳系数检定系统主机电源
2系统初始化：当打开遮阳系数检定系统主机电源后，主机开始初始化，请
等待测试软件中“测试状态”一栏提示出“复位完成”，表示初始化完成。

如系统初始化发现检测错误，将给出错误提示。

3操作步骤：“复位完成”后，即可进行试件测试，在测试之前，先进入工具
栏“设置”栏“系统设置”中，给本次试验进行编号，并对试件的材料及特性等参数进行选择（对于两层或三层玻璃的测试，在“系统设置”中选择两层或三层玻璃），完成后点击“确认”，回到主界面，点击主界面中“就绪”，并选择检测的层数，使各项参数进行测试前的检零。

4检测过程：各参数复位完成后，打开试件仓门，先将需要测试的试件分别
放入在试件仓内“透射”位置，放置完毕后点击页面中的“确定”，关闭试件仓门，开始对试件在波长范围为280~2500内的透射率测试；透射率测试完成后，系统将自动弹出检测项目选择框，请选择其它项目继续检测。

（透射率检测时应该当把反射率试件架取出）
“正反射率”检测时，放入反射率试件架，将需要测试的试件分别放入在试件架中“反射试件”位置，同时放入标准镜面反射体作为工作标准在“反射标样”位置。

关闭试件仓门，开始“正反射率”“反反射率”检测。

5结果：所有检测完成后，即可看到所做试验的相关光学参数结果，每次试验完成后，请点击停止方可事先打印及打印预览。

6仪器关机：检定系统正常关机步骤为：先停止SK-SL500型遮阳系数检定系统主机电源，再关闭计算机电源。

建筑节能检测作业指导书文件编号：******-ZY-2010.003版本号：第一版发放编号：受控状态：编制：审核：批准：发布日期：2010年09月01日生效日期：2010年12月01日************建筑材料检测有限公司一.对《建筑节能工程施工质量验收规范》的介绍《建筑节能工程施工质量验收规范》GB50411–2007依据现行国家有关工程质量和建筑节能的法律、法规、管理要求和相关技术标准，为了加强建筑节能工程的施工质量管理，统一建筑节能工程施工质量验收，提高建筑工程节能效果。

主要突出了工程验收中的基本要求和重点，并充分考虑了我国现阶段建筑节能的实际情况。

本规范适用于新建、改建和扩建的民用建筑工程中墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、采暖与空调系统的冷热源和附属设备及其管网、配电与照明、监测与控制等建筑节能工程施工质量的验收。

二. 检测术语、检测方案及检测流程2.1 检测术语2.1.1 进场验收对进入施工现场的材料、设备等进行外观质量检查和规格、型号、技术参数及质量证明文件核查并形成相应验收记录的活动。

2.1.2 进场复验进入施工现场的材料、设备等在进场验收合格的基础上，按照有关规定从施工现场抽取试样送至试验室进行部分或全部性能参数检验的活动。

2.1.3 见证取样送检施工单位在监理工程师或建设单位代表见证下，按照有关规定从施工现场随机抽取试样，送至有见证检测资质的检测机构进行检测的活动。

2.1.4 现场实体检验在监理工程师或建设单位代表的见证下，对已经完成施工作业的分项或分部工程，按照有关规定在工程实体上抽取试样，在现场进行检验或送至有见证检测资质的检测机构进行检验的活动。

简称实体检验或现场检验。

2.1.5 质量证明文件随同进场材料、设备等一同提供的能够证明其质量状况的文件。

通常包括出厂合格证、中文说明书、型式检验报告及相关性能检测报告等。

进口产品应包括出入境商品检验合格证明。

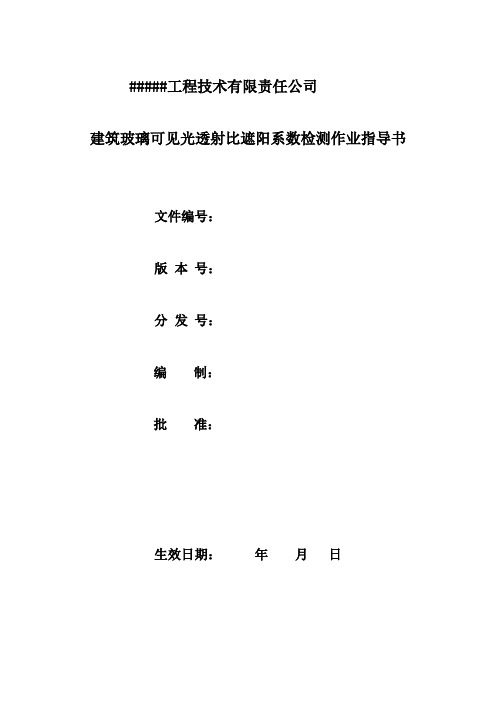

#####工程技术有限责任公司建筑玻璃可见光透射比遮阳系数检测作业指导书文件编号：版本号：分发号：编制：批准：生效日期：年月日建筑玻璃可见光透射比遮阳系数检测作业指导书1、目的检测建筑工程用玻璃的可见光透射比、遮阳系数（遮蔽系数）。

2、范围适用于测定建筑玻璃可见光透射比、遮阳系数（遮蔽系数）。

3、执行标准3.1《建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》GB/T 2680-19943.2《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151-20083.3《建筑节能工程施工质量验收规范》GB 50411-20074、仪器设备4.1建筑玻璃可见光透射比、遮阳系数检定系统SK-SL500/波长准确度:(280-780)nm、±0.10nm;(780-2500)nm、±5.0nm。

4.2所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。

5、人员要求检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。

6、试验准备6.1在使用建筑玻璃可见光透射比、遮阳系数检定系统主机前，主机已经在室温环境下放置1小时以上。

6.2首先连接好主机与计算机的通信电缆，打开计算机，并启动检测软件。

再打开主机电源，进行系统的初始化。

6.3样品尺寸为50mm*50mm样片，最大可为100mm*100mm样片。

7、试验步骤7.1先打开电脑，然后打开软件。

再打开仪器电源，观察软件测试状态栏，复位状况。

7.2仪器复位就绪。

点击“系统设置/参数设置”，根据样品要求设置实验参数。

7.3将准备好的尺寸为50mm*50mm的样片放入样品仓中，点击“就绪/开始”进行光谱扫描。

实验分3个步骤，即透射，正反射，反反射。

7.4做透射时，打开试件仓门，先将需要测试的试件分别放在试件仓内“透射”位置，对于普通玻璃，放置的方向可以不加区分，对于镀膜玻璃检测透射曲线时，未镀膜的一面应对着光束方向。

设备名称：建筑玻璃可见光透射比、遮阳系数检定系统设备型号：SK-SL500型检测项目：建筑玻璃可见光透射比（τλ）遮阳系数（SC）、太阳光直接透射比（τe）、太阳光直接反射比（pe）。

适用标准：GB/T2680-94《建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射以及有关窗玻璃参数的测定》；ISO9050-1990《建筑用玻璃.玻璃透光性的测定.透阳光性.太阳能透过度以及紫外线透过度的测定和有关上光模》JGJ/T151-2008《建筑门窗玻璃幕墙热工计算规程》主要特点：■采用进口全波段分光光度计从紫外到近红外太阳光谱范围精确测量；■采用电脑控制全自动操作，自动测出建筑玻璃可见光透射比（τλ）、遮阳系数（SC）、太阳光直接透射比（τe）、太阳光直接反射比（pe）；■先进的windows X P 软件系统可打印所有的报告、曲线。

技术参数：1、光谱范围：280～2500nm；2、波长准确度：280～780nm（±0.5nm）、780～2500nm、（±2.5nm）；3、光度测量准确度：280～780nm 0.5%FS重复性0.2%780～2500nm 1%FS重复性0.5%；4、光谱带半宽度：280～780nm＜5nm；780～2500nm＜25nm5、波长间隔：280～380nm 2～5nm（用户可调）380～780nm 2～10nm（用户可调）780～2500nm 10～50nm（用户可调）6、试件尺寸：50mm×50mm；25mm×15mm7、自动扫描8、分析报告软件9、设备外形尺寸：780mm×600mm×1050mm项目完成时间：2009年12月15日之前。

玻璃可见光透射比、遮阳系数试验操作规程
1、试样制备：试样为6块（3块试验，3块备用）于制品相同材料，在相同工艺条件下制作，或者直接从制品上切取的尺寸为100mm*100mm的试验片。

试验前用浸有无水乙醇（或乙醚）的脱脂棉清洗试样。

2、检测前需注明阳光入射面，如入射面为普通玻璃或者涂覆玻璃或者Low-E 玻璃。

3、接通电源，打开仪器和电脑，点击GOptic_SDS软件。

4、在操作屏幕中依次输入试样编号、玻璃层数、层间距离、玻璃种类等
5、按照透射率、正反射比、反反射比的试验顺序依次放入待测试样玻片。

6、透射比试验中，普通玻璃不区分正反面，涂覆或Low-E等其他玻璃检测时，镀膜面放内侧即光线入射面。

7、正反射比试验中，普通玻璃不区分正反面，涂覆或Low-E等其他玻璃检测时，镀膜面向上。

8、反反射比试验中，普通玻璃不区分正反面，涂覆或Low-E等其他玻璃检测时，镀膜面向下。

9、按照规范要求完成试验。

10、试验结束后导出试验数据，关闭机器，切断电源。

南通耀华建设工程质量检测有限公司。

建筑玻璃遮阳系数检测⽅法建筑玻璃遮阳系数检测⽅法中华⼈民共和国国家标准GB/T 2680-94建筑玻璃可见光透射⽐、太阳光直接透射⽐、太阳能总透射⽐、紫外线透射⽐及有关窗玻璃参数的测定Determination of light transmittance,solar direct transmittance,total solar energy transmittance and ultraviolet transmittance for glass in building and related glazing factors 1993.12.30发布1994.10.01实施1、主题内容与适⽤范围本标准规定了建筑玻璃可见光透射(反射)⽐、太阳光直接透射(反射)⽐、太阳能总透射⽐、紫外线透射(反射)⽐、半球辐射率和遮蔽系数的测定条件和计算公式。

本标准适⽤于建筑玻璃以及它们的单层、多层窗玻璃构件光学性能的测定。

2、测定条件2.1 试样2.1.1⼀般建筑玻璃和单层窗玻璃构件的试样，均采⽤同材质玻璃的切⽚。

2.1.2 多层窗玻璃构件的试样，采⽤同材质单⽚玻璃切⽚的合体。

2.2 标样2.2.1 在光谱透射⽐测定中，采⽤与试样相同厚度的空⽓层做参⽐标准。

2.2.2在光谱反射⽐测定中，采⽤仪器配置的参⽐⽩板做参⽐标准。

2.2.3 在光谱反射⽐测定中，采⽤标准镜⾯反射体作为⼯作标准，例如镀铝镜，⽽不采⽤完全漫反射体作为⼯作标准2.3 仪器2.3.1 分光光度计，测定光谱发射⽐时，配有镜⾯反射装置。

2.3.2 波长范围紫外区280-380nm；可见区380-780nm；太阳光区350-1800nm；远红外区4.5-25µm。

2.3.3 波长准确度紫外-可见区±1nm以内；近红外区±5nm以内；远红外区±0.2µm以内。

2.3.4 光度测量准确度紫外-可见区1%以内，重复性0.5%；近红外区2%以内，重复性1%；远红外区2%以内，重复性1%。

1.1、开机首先连接好主机与计算机的通信电缆，打开计算机，并开启动检测软件。

再打开主机电源，进行系统的初始化。

1.2、样品的测试1.2.1、参数设置点击“系统设置\参数设置”或者直接点击工具栏中即可。

此时弹出参数设置菜单。

参数设置应根据样品要求来确定。

1.2.2、开始测量对样品进行检测之前，请先准备好样品尺寸为50mm×50mm三片。

将准备好的样品放入样品仓中。

点击“就绪/开始”进行光谱扫描。

试验可以分为一个步骤，即反射。

其中透射是附加测试功能，请逐一按提示操作即可。

注：对于普通玻璃，放置的方向可以不加以区分。

对于镀膜玻璃，检测透射曲线时，未镀膜的一面应对着光束方向。

检测反反射时，镀膜的一面应对着光束方向。

1.2.3、数据处理扫描结束后，即可以点击“数据/打印设置”，输入编号即可通过“数据/打印预览”来观看最终数据处理结果。

并输出报表。

1.3、退出系统与关机样品检测结束后，点击“退出”退出检定系统，分别关闭主机与计算机。

1.3.1、仪器的工作原理1.3.1.1、光学系统仪器光学系统由光源系统、单色器系统、光度计系统和接受系统组成。

1.3.1.2、电子系统电子系统由电源系统、放大器系统、驱动系统、16位嵌入式系统和A/D转换系统组成。

电源系统将交流电变成直流电，为光源、放大器、驱动电路、16位嵌入式系统、步进电机等提供电源。

光电接收器将照在光敏面上的经过调制的单色光信号，传换为相应的电信号，由放大器系统经过放大，整形后，由16位嵌入式系统控制分别送入A/D转换器，将模拟信号转换成数字信号后由计算机进行处理。

16位嵌入式系统是分光光度计的核心系统。

它负责与计算机交换数据，并对其它单元发出控制指令。

波长扫描、狭缝转换、滤光片转换、传感器切换等都是由计算机发出指令，通过16位嵌入式系统输出控制信号经驱动电路驱动执行。

系统中各个部分的复位信号也是由16位嵌入式系统输入至计算机中。

1.3.2、仪器规格与性能指标光谱范围：280nm～2500nm波长准确度：280nm～780m（±0.5nm）780nm～2500m（±2.0nm）测量准确度：280nm～780nm (0.5% 重复性0.2%）780nm～2500nm （1% 重复性0.5%）光谱通带半宽度：280nm～780nm＜5nm780nm～2500nm ＜25nm波长间隔：280nm～380nm5nm380nm～780nm 10nm780nm～2500nm 50nm100%线平直度：±0.5%T仪器尺寸：780m m×620mm×330mm电源：220V±22V 50HZ±1 HZ1.3.3、仪器的安装1.3.3.1、安装环境环境温度 0℃～40℃环境湿度≤80%RH仪器应安装在干净平坦牢固的工作台上仪器室应无腐蚀性或其它影响检测气体仪器周围不应有强烈或持续性的震动仪器周围部应有强电场、磁场和高频的电气设备仪器应有良好的接地地线1.3.3.2、安装步骤首先应检测仪器包装箱完好无损、如有破损请立即与生产厂家联系。

建筑玻璃可见光透射比、遮阳系数检测系统一.开机首先连接好主机与计算机的通信电缆，打开计算机，并启动检测软件。

再打开主机电源，进行系统的初始化，系统软件检测状态显示“复位完成”。

二．样片的检测1．参数设置点击“设置”，进入“系统设置”，根据样片要求来填写参数设置，再点击“确定”。

2.测量点击“就绪”，查看样品是否放置好，点击“开始”。

根据试件仓里面放置的“透射角”或“反射角”来选择“透射”、“正反射”、“反反射”，进行操作。

注明：做透射实验时，透射夹上试件放置应是测量样品，标件不放置任何物品。

对普通玻璃的测量不要求放置方向；对镀膜玻璃的测量，未镀膜面应对准光束方向放置。

做反射实验时，反射夹上试件放置应是测量样品，标件上放置标准样片，标准样片正面（镀膜面）朝下。

对普通玻璃的测量不要求放置方向；对镀膜玻璃的测量，做正反射时，未镀膜面应对准光束方向放置，做反反射时，镀膜面对准光束方向。

做多层玻璃检测时，试件上放置玻璃根据室内和室外来分层数，靠近室外的为第一层，其他依次分层。

实验样品若全为普通玻璃时，透射实验和反射实验要求如上所述；若玻璃不全为普通玻璃时，按照层数放置实验样品（对准室外一面全做正反射，对准室内一面全做反反射；做透射时，室外的一面对准光束方向）。

测量完成后点击软件弹出来的“确定”对话框即可。

在实验过程中请勿打开试件仓门！3.数据处理点击“数据”，再选择“打印设置”，输入实验编号，选择“标准”，点击“确定”或者是“生成EXCL”。

若点击“确定”则通过“数据”里面的“打印预览”观看实验结果，并打印报表；若点击“生成ESCL”则直接查看数据，并打印。

三、关机先退出系统界面，再关仪器和计算机。

Low-E节能玻璃遮蔽系数及可见光透射比分析来源:天津市建筑材料产品质量监督检测中心在我国南方地区的夏季，影响该地区室内热环境和空调能耗的主要因素是透过窗户的太阳辐射得热；而对于北方地区的冬季，尽可能减少对太阳辐射的遮挡，让更多的太阳辐射得热透过窗户进入到室内，也是提高室内热环境、减少供暖能耗的重要措施。

引言在我国南方地区的夏季，影响该地区室内热环境和空调能耗的主要因素是透过窗户的太阳辐射（词条“太阳辐射”由行业大百科提供）得热;而对于北方地区的冬季，尽可能减少对太阳辐射（词条“辐射”由行业大百科提供）的遮挡，让更多的太阳辐射得热透过窗户进入到室内，也是提高室内热环境、减少供暖（词条“供暖”由行业大百科提供）能耗的重要措施。

因此，与太阳辐射得热有关的窗户的遮阳系数成为建筑设计和节能研究中不可或缺的参数，是反映玻璃节能情况的一项重要指标。

1 遮阳系数、遮蔽系数与可见光透射比对于窗玻璃等遮阳装置，遮阳系数是判断其遮阳效果的一个很重要的参数。

遮阳系统十分复杂，因此，遮阳系数没有一个固定的值(它随着太阳位置的变化而改变)，遮阳系数是一个等效值。

遮阳系数运用在建筑节能计算方面，主要包括窗玻璃的遮阳系数、窗本身(包括窗的框材、玻璃)的遮阳系数和外窗综合遮阳系数等。

1.1 玻璃遮阳系数SCB(即遮蔽系数)窗玻璃的遮阳系数表明窗玻璃在没有其它遮阳措施情况下对太阳辐射透射得热的减弱程度。

依据标准GB/T 2680—94《建筑玻璃可见光（词条“可见光”由行业大百科提供）透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》，遮阳系数被定义为：在法向入射条件下，通过透光系统的太阳能总透射比与相同条件下相同面积的标准玻璃(3 mm厚的普通透明平板玻璃)的太阳能总透射比的比值。

各种窗玻璃构件对太阳辐射热的遮阳系数用下式计算：遮蔽系数越小，表明窗玻璃阻挡阳光向室内直接辐射热量的性能越好。

1.2窗户遮阳系数SC窗户遮阳系数SC的定义为：在一定的条件下，太阳辐射透过外窗所形成的室内得热量与相同条件下相同面积的标准窗玻璃(3 mm厚透明玻璃)所形成的太阳辐射得热量之比。
