浙江理工大学建筑环境与设备工程专业锅炉及锅炉房设备课程设计（燃油热水锅炉房设计）班级10建环（1）班姓名陈孝岩学号J********设计时间2013年12月指导教师王厉锅炉及锅炉房设备课程设计说明书一、工程概况:1.该锅炉房位为一单独建筑，主要为满足该单位淋浴房用热及办公楼冬季采暖需要。
2.锅炉房为单栋一层建筑，层高4.5米。
3.业主要求采用卧式燃油热水锅炉，热交换系统设备放置在锅炉房内统一管理。
锅炉房外面已有室外地下储油罐。
4．水质资料5．用热项目二、参考文献：①《锅炉房设计规范》（GB 50041－92版）②《采暖通风与空气调节制图标准》（GB144-88版）③《锅炉及锅炉房设备》中国建筑工业出版社④《燃油燃气锅炉及锅炉房设计》机械工业出版社⑤《锅炉课程设计指导书》中国电力出版社⑥《燃油燃气锅炉结构设计及图册》西安交通大学出版社⑦《建筑给水排水工程》清华大学出版社三、 建筑平面图：单位办公楼锅炉及锅炉房设备课程设计计算书一、锅炉房系统方案设计：1、锅炉的选择：根据生产、生活、采暖的每小时的最大耗热量，同时考虑同时使用系数，管网热损失和锅炉房本身自用热量，采用燃油热水锅炉。
2、燃油系统：燃油管从油罐经埋地管进入室内，连接至锅炉，采用一锅炉一油泵系统，方便且互为备用，3倍设计耗油量进，2倍设计耗油量出，即防止符合突然变化，又使油处于循环状态，可以防止结冻。
日用油箱间放置日用油箱，事故油箱，并经常检查，更换，防止结冻。
3、水循环系统：根据业主要求，生活热水供应系统采用容积式换热器经水-水换热，热水供暖采用板式换热器水-水换热供暖，从锅炉出水管出来的水分两路分别至板式换热器和容积式换热器，采用并联管路连接，经回水回到锅炉，不断循环。
4、给水系统：给水从自来水引入口引至水处理间经离子交换器处理，由给水泵引至锅炉进行补水。
离子交换器置于水处理间。
5、排烟系统：从锅炉出来得烟气经烟管引至烟囱，烟囱设置于日用油箱间。

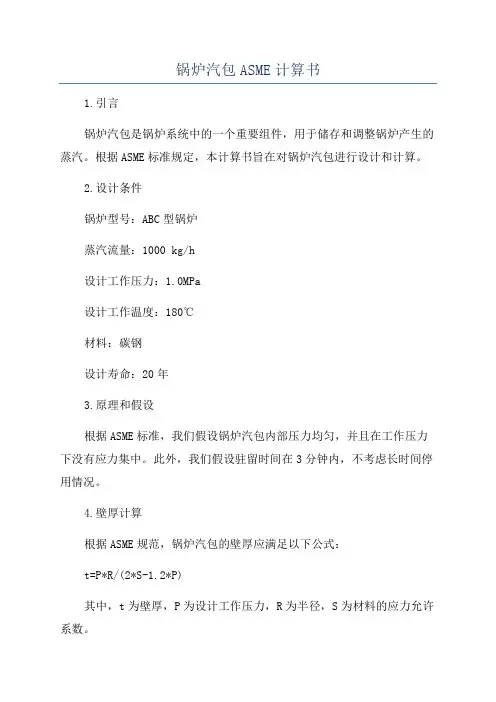

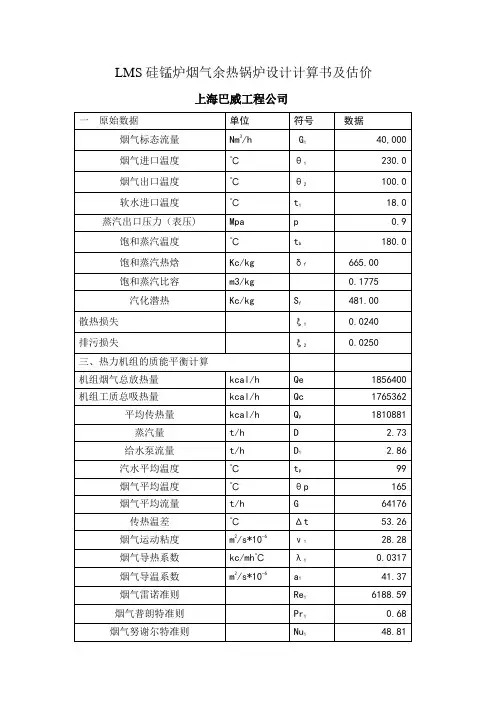

锅炉汽包ASME计算书1.引言锅炉汽包是锅炉系统中的一个重要组件，用于储存和调整锅炉产生的蒸汽。
根据ASME标准规定，本计算书旨在对锅炉汽包进行设计和计算。
2.设计条件锅炉型号：ABC型锅炉蒸汽流量：1000 kg/h设计工作压力：1.0MPa设计工作温度：180℃材料：碳钢设计寿命：20年3.原理和假设根据ASME标准，我们假设锅炉汽包内部压力均匀，并且在工作压力下没有应力集中。
此外，我们假设驻留时间在3分钟内，不考虑长时间停用情况。
4.壁厚计算根据ASME规范，锅炉汽包的壁厚应满足以下公式：t=P*R/(2*S-1.2*P)其中，t为壁厚，P为设计工作压力，R为半径，S为材料的应力允许系数。
假设锅炉汽包的半径为1米，材料的应力允许系数为0.85、代入公式可得：t = 1.0 * 1 / (2 * 0.85 - 1.2 * 1) = 5.56 mm根据ASME规范，壁厚应满足以下要求：t ≥ 1.5 * sqrt(E * P / (0.9 * S - 0.3 * P))其中，E为焊缝的效率。
假设焊缝的效率为0.85，代入公式可得：5.56 ≥ 1.5 * sqrt(0.85 * 1.0 / (0.9 * 0.85 - 0.3 * 1.0))解得：5.56≥1.642因此，壁厚满足要求。
5.焊缝计算根据ASME规范，锅炉汽包的焊缝应满足以下要求：A =B * t * sqrt(E / (0.85 * S))其中，A为焊缝面积，B为焊缝长度。
假设焊缝长度为1米，代入公式可得：A = 1 * 5.56 * sqrt(0.85 / (0.85 * 0.85)) = 6.55 mm²根据ASME规范，焊缝应满足以下要求：A ≥ 0.1 * sqrt(td * t * tmax / (S * mt))其中，td为焊缝的设计周期，t为壁厚，tmax为焊缝中最大的壁厚，mt为焊缝的应力允许系数。
假设焊缝的设计周期为5000个工作周期，最大壁厚为5.56 mm，焊缝的应力允许系数为0.85，代入公式可得：6.55 ≥ 0.1 * sqrt(5000 * 5.56 * 5.56 / (0.85 * 0.85))解得：6.55≥0.573因此，焊缝满足要求。
锅炉热力计算书锅炉热力学计算书（BoilerThermalCalculations）是用来精确地计算锅炉热力学性能的重要书籍，它是国家标准、国际标准、工业技术规范、实验室和厂房设备调试等工作的重要参考书。
锅炉热力学计算书包括以下几个方面：1.质量计算：当受热量和温度变化时，热质量计算法可以准确地估算锅炉的热能转换效率。
2.容量：热容量是指锅炉的能够容纳的热量，这是用来评估锅炉的热能转换效果的重要参数。
3.传导：热传导是指锅炉的热量如何在流体内传播的过程，这也是锅炉热能转换效果的重要参数。
4.械传动：机械传动涉及到锅炉的压力控制、温度控制以及电气动力涡轮变速器等相关系统，是锅炉热能转换效果的重要要素。
5.管理：热管理是指在锅炉运行过程中，如何实现对热量的控制，是提高锅炉热能转换效率的关键技术领域。
6.质交换：热质交换是指锅炉的热能如何从一种介质转换到另一种介质的过程，也是锅炉热能转换效率的重要参数。
7.体动力：气体动力则是指锅炉内燃料燃烧后产生的热量如何用于发动机的运行，这对于提高锅炉热能转换效率也是至关重要的。
锅炉热力学计算书是锅炉热能转换效果的重要参考书，它可以为我们精确估算锅炉的热能转换效果提供有力的参考依据。
它应用于各种制造业的锅炉的设计、制造及运行都是必不可少的，所以有必要研究和开发出更高水平的锅炉热力学计算书，以满足不断变化的锅炉设计要求。
为了充分利用锅炉热力学计算书，需要先了解锅炉的热力学特性和规律，并了解各种热力计算方法，以及与锅炉热力学有关的各项理论和实践。
此外，应当注意物理数据的准确性，以确保锅炉的热力学计算的准确性。
在进行锅炉热力学计算时，应根据锅炉的实际情况，尽可能准确地反映出锅炉热力学变化，以期可以得出符合实际情况的结论。
综上，锅炉热力学计算书是锅炉热能性能精确计算的重要参考书，它对于社会经济建设发展和改善人类生活有重要意义，应得到重视。
锅炉热力计算书锅炉是用于转换化学能为机械或热能的设备，是火力发电厂、热电厂、重工业和工程领域的基础设备。
它是工业发展和社会经济发展的重要组成部分。
正确的锅炉热力计算是操作安全和节能有效使用锅炉的基础。
锅炉热力计算书是用于锅炉热力计算的标准书籍，也被称为锅炉计算手册。
它是根据热力学和气体动力学理论，应用数学、物理原理及实际经验，综合考虑锅炉结构及操作参数，对某种给定的火炉系统全过程的热力分析、计算及求解的实用工具和技术手册。
锅炉热力计算书通常包括：基本热力计算、燃烧计算、耦合热力计算、燃料换算、排渣计算、气体膨胀计算、热负荷换算、汽包热力学计算、给水温度计算等内容，帮助用户对锅炉系统进行短时、长时、多组份热循环、低水位锅炉、锅炉整体运行状态、烟气组成、特殊排渣方式等热力分析求解。
锅炉热力计算书是研究锅炉热力学的重要参考书籍，也是用户确定锅炉参数和设计锅炉的必备资料，它可以帮助用户进行恰当的热力计算，从而及时发现锅炉系统存在的问题，确保锅炉安全、高效地运行。
锅炉热力计算书的内容包括：锅炉热力学的基本原理、燃烧定律，以及热力计算和求解。
首先，要介绍锅炉热力学的基本原理，包括锅炉热质、热导、热传导和热稳定等，用来描述热能的传递过程，并依此分析锅炉的热力状态。
其次，要详细介绍燃烧定律，以及热力计算和求解，包括热力能量平衡，热力转换损失，锅炉系统热流持久时间，热力转化效率及热负荷等，以求解锅炉设计参数。
最后，要介绍锅炉的工作流程及运行参数，以便用户分析、研究锅炉的运行状态，并及时确定关键参数。
以上就是《锅炉热力计算书》的全部内容，关于锅炉热力计算的基本原理和实际应用，本书涵盖了所有必要的内容，具有重要的参考价值和实践意义，是锅炉用户和从事锅炉热力计算专业人士的必备资料。
锅炉房工艺设计计算书1. 引言本文档旨在对锅炉房的工艺设计进行详细的计算和说明。
锅炉房是一个重要的能源设施，负责为建筑物或工业生产提供热水、蒸汽等热能。
良好的工艺设计能够确保锅炉房的安全运行和高效能。
2. 设计参数下面列出了本工艺设计所使用的主要参数：•锅炉功率：1000kW•工作压力：10MPa•蒸汽温度：300°C•水温：60°C•压力损失：5%3. 锅炉选择根据设计参数，我们选择了一台1000kW的高压锅炉。
该锅炉采用燃煤作为燃料，具有高效能和可靠性。
4. 锅炉容积计算根据蒸汽产量和蒸汽流量，我们可以计算出锅炉的容积。
假设锅炉给水温度为60°C，锅炉蒸汽温度为300°C，设计工作压力为10MPa。
根据蒸发潜热公式，我们可以得到锅炉的蒸发潜热为2257kJ/kg。
根据能量守恒定律，我们可以通过以下公式计算出锅炉的容积：锅炉容积 = 锅炉功率 / (蒸发潜热 * 锅炉流量)根据以上参数，我们得到锅炉的容积为：锅炉容积 = 1000kW / (2257kJ/kg * 547.7kg/h) = 2.06m³所以，我们需要一个容积为2.06m³的锅炉。
5. 烟气处理系统设计烟气处理系统是保证锅炉环保排放的重要组成部分。
在本设计中，我们采用了常见的烟气处理系统，包括除尘、脱硫和脱硝等环节。
5.1 除尘系统除尘系统用于去除烟气中的颗粒物。
我们选择了电除尘器作为除尘设备，其效率可达到90%以上。
根据设计锅炉的烟气流量和颗粒物含量，我们可以计算出除尘系统的处理能力。
5.2 脱硫系统脱硫系统用于去除烟气中的二氧化硫。
我们选择了湿法石灰石法作为脱硫工艺，其效率可达到90%以上。
根据设计锅炉的烟气流量和二氧化硫含量，我们可以计算出脱硫系统的处理能力。
5.3 脱硝系统脱硝系统用于去除烟气中的氮氧化物。
我们选择了选择性催化还原法作为脱硝工艺，其效率可达到90%以上。
燃气锅炉计算书一、设计资料：1. 热负荷资料：供暖热负荷为12Mw ，由热水锅炉房供给的95/70℃的热水供暖，系统工作压力为0.7Mpa 。
2.应用基低位发热量：kg kJ Q ydw /9.35078=；3/7694.0m kg =ρ3. 水质资料：原水水质指标如下：总硬度：5.3mmol/L ；碳酸盐硬度：5.0mmol/L ；非碳酸盐硬度：0.3mmol/L 总碱度：2.1mmol/L ；溶解氧：5.8mg/L ；PH 值：7.0；含盐量：259mg/L4. 气象资料：供暖室外计算温度：－5℃；供暖室外平均温度：1.1℃；供暖天数：120天 冬季室外平均风速：1.9m/s ；主导风向：东北风；大气压力：97.86kPa二、设计计算：1. 最大计算热负荷：010max Q K K Q =＝1.08×1×12 ＝12.96 (MW)式中：K 0－热水管网的热损失系数，取1.08；K 1－供暖热负荷同期使用系数，取1； Q 0－供暖最大热负荷，kW 。
2.供暖平均热负荷：0'Q t t t t Q wn pjn pj --=＝12)5(181.118⨯---＝8.817 (MW)式中：t w －室外供暖计算温度；t pj －供暖期室外平均温度； t n －供暖室内计算温度。
3. 供暖全年耗热量：120360024⨯⨯⨯=pj a Q Q＝8.817×24×3600×120 =91414656 (MJ)三、锅炉类型及台数的选择确定：根据计算结果，选定“北京金象特高锅炉制造有限公司”生产的WNS5.6-95/70-Q 型燃气热水锅炉3台（不设备用），技术参数如下： 1. 额定热功率5.6MW ； 2. 额定工作压力0.7MPa ；3. 额定出水/回水温度95/70℃；4. 设计效率89.6%；5. 锅炉水容积9.35m 3；6. 锅炉本体重量12.6吨。
SZBQ6-1.25-T锅炉热力计算书计算依据《工业锅炉设计计算标准方法》2003SZBQ6-1.25-T炉膛热力计算序号计算项目符号单位公式或来源数值1 额定蒸发量 D t/h 设计选定 62 额定压力Pe MPa 设计选定 1.253 蒸汽湿度sd % 设计选定04 饱和蒸汽温度tbh ℃蒸汽特性表193.285 饱和蒸汽焓iss KJ/㎏蒸汽特性表2788.616 饱和水焓isw KJ/㎏蒸汽特性表822.237 汽化潜热qr KJ/㎏蒸汽特性表4907.378 给水温度tgs ℃设计选定209 给水焓ifw KJ/㎏表B14 85.1510 排污率pw % 设计选定 311 燃料种类- - 木质颗粒12 收到基碳Car % 表B2-1 46.8813 收到基氢Har % 表B2-1 5.7214 收到基氧Oar % 表B2-1 35.515 收到基氮Nar % 表B2-1 0.1416 收到基硫Sar % 表B2-1 0.0517 收到基灰份Aar % 表B2-1 1.818 收到基水份Mar % 表B2-1 9.9119 挥发份Vhf % 表B2-1 6020 挥发份燃烧系数Vfc - 式5-21 0.1521 燃料低位发热值Qar KJ/㎏表B2-1 1720022 理论空气量V0 Nm3/㎏式3-7 4.523 理论氮气量VN Nm3/㎏式3-19 3.5624 理论水蒸汽量VH Nm3/㎏式3-21 0.8325 实际水蒸汽量Vs Nm3/㎏式3-23 0.8726 三原子气量VR Nm3/㎏式3-20 0.8827 烟气总容积Vg Nm3/㎏式3-22 7.5528 炉膛入口空气系数kq1 - 设计选定 1.429 漏风系数dkq - 设计选定0.130 炉膛出口空气系数kq2 - 设计选定 1.531 排烟处空气系数kqpy - 设计选定 1.732 冷空气温度tlk ℃设计选定2033 冷空气焓Ilk KJ/㎏焓温表119.2734 供风温度tgf ℃设计选定2035 供风焓Igf KJ/㎏焓温表119.2736 空气带入炉膛的热量Qa KJ/㎏式5-12 178.937 锅炉有效利用热量Qef KJ/㎏式4-10 16117465.4638 锅炉输入热量Qin KJ/㎏式4-4 1720039 锅炉入炉热量Qfur KJ/㎏式5-11 17205.9440 排烟温度tpy ℃设计选定15041 排烟焓Ip KJ/㎏焓温表1749.4942 输出热量q1 KJ/㎏式4-10 14990.143 排烟热损失q2 % 式4-13 8.9544 气体不完全燃烧损失q3 % 设计选定 145 固体不完全燃烧损失q4 % 设计选定0.546 散热损失q5 % 表4-1 2.447 灰渣温度thz ℃设计选定60048 灰渣漏煤比blm - 设计选定0.9549 灰渣物理热损失q6 % 式4-22 050 锅炉热效率XL % 式4-28 87.1551 燃料耗量 B ㎏/h 式4-29 1075.2152 计算燃料耗量Bcal ㎏/h 式4-32 1069.8353 保热系数Br - 式4-21 0.9754 炉膛容积VL m3 设计选定1455 炉膛包容面积FL ㎡设计选定4556 辐射受热面积Hf ㎡设计选定1257 炉排面积Rlp ㎡设计选定7.858 炉墙与炉排面积比lr - 式5-25 0.2159 炉膛有效辐射层厚度S m 式5-10 1.1260 炉膛水冷度sld - 式5-9 0.3261 大气压力Patm MPa 设计选定0.162 烟气重量Gg ㎏/㎏式3-26 9.863 飞灰系数afh - 设计选定0.0564 飞灰浓度Mufh ㎏/㎏式3-27 .0000965 飞灰焓Ifh kJ/㎏式3-39 066 绝热燃烧温度tadi ℃焓温表1431.6667 水蒸汽容积份额rh - 式3-25 0.1168 三原子气容积份额rq - 式3-24 0.2369 三原子气辐射减弱系数Ktri 1/(m*MPa) 式5-19 2.1470 固体辐射减弱系数Kp 1/(m*MPa) 式5-21 0.1671 介质辐射减弱系数Kj 1/(m*MPa) 式5-18 2.372 烟气黑度ag - 式5-17 0.2373 辐射受热面黑度awal - 5.3.3条0.874 烟气平均热容量Vcav kJ/㎏*℃式5-16 13.1475 炉膛系统黑度afur - 式5-24 0.5776 波尔兹曼准则Bo - 式5-33 1.1377 受热面灰壁热阻系数Rzb ㎡*℃/W 式5-28 0.0025878 管壁灰表面温度twal ℃式5-28 506.8279 计算值m - 式5-31 0.1780 无因次温度变量值mbo - 式5-32 2.1781 无因次温度Wst - 解式5-32 0.7782 炉膛出口温度tl2 ℃解式5-32 1047.8883 炉膛出口烟焓Il2 KJ/㎏焓温表12163.4384 炉膛平均温度tav ℃式5-27 1152.9285 炉膛辐射放热量Qr KJ/㎏式5-30 4907.3786 辐射受热面热流密度qm W/㎡式5-29 121529.0587 炉排面积负荷强度qr W/㎡式5-47 658602.6588 炉膛容积负荷强度qv W/m3 式5-48 366935.7689 额定工况通风量Qetf m3/h - 7274.5590 额定工况烟气量Qeyq m3/h - 14032.09 一程顺列管束热力计算.序号项目符号单位公式及来源数值2.1 入口烟温t1 ℃上段计算结果1043.83 2.2 入口烟焓i1 KJ/kg 焓温表9808.88 2.3 出口烟温t2 ℃上段计算结果524.262.4 出口烟焓i2 KJ/kg 焓温表4775.23 2.5 冷空气温度tlk ℃设计选定202.6 冷空气焓Ilk KJ/kg 焓温表102.132.7 工质温度tj ℃程序查表1942.8 保热系数Br - 上段计算结果.972.9 计算燃料量Bcal - 上段计算结果1209.15 2.10 烟气放热量Qrp KJ/kg 式8-2 4892.22 2.11 入口空气系数kq1 - 设计选定 1.52.12 漏风系数dkq - 设计选定.052.13 平均空气系数kq - 设计选定 1.522.14 出口空气系数kq2 - 设计选定 1.552.15 烟气通道面积fx m2 设计确定.62.16 对流受热面积fxhf m2 由几何计算54.382.17 对流管直径dw mm 设计选定512.18 横向管距ss1 mm 设计选定1002.19 纵向管距ss2 mm 设计选定1052.20 纵向布管数量z2 - 设计确定272.21 横排几何系数Cs - 式8-25 12.22 纵排几何系数Cz - 式8-26 12.23 平均烟速w m/s 式8-14 13.052.24 导热修正系数MA - 程序查表.972.25 粘度修正系数MV - 程序查表.992.26 普朗特修正系数MPr - 程序查表.982.27 烟气导热系数 A - 程序查表.083667 2.28 烟气运动粘度V - 程序查表.000114 2.29 烟气普朗特数Pr - 程序查表.52.30 烟温与工质最大温差tmax ℃t1-tj 849.83 2.31 烟温与工质最小温差tmin ℃t2-tj 330.26 2.32 平均温压dt ℃式8-51 549.72 2.33 计算烟温tyj ℃tgz+dt 743.72 2.34 灰壁热阻系数Rhb W/(m.℃) 选取02.35 热流密度qm W/m2 Bcal*Qrp/(3.6*fxhf) 30216.41 2.36 灰壁温差dtb ℃qm*Rhb 77.96 2.37 管灰壁温度tb ℃dtb+dt 271.96 2.38 有效辐射层厚度sfb m 式8-48 .192.39 实际水蒸汽量Vs Nm3/kg 式3-23 .462.40 烟气总容积Vg Nm3/kg 式3-22 6.262.41 水蒸汽容积份额rh - 式3-25 .072.42 三原子气辐射减弱系数ktri 1/(m.MPa) 式5-19 5.492.43 烟气黑度ag - 式8-45 .12.44 对流换热系数ad W/m2℃式8-24 73.91 2.45 辐射换热系数af W/m2℃(式8-44) 10.65 2.46 传热有效系数psi - 设计选定.652.47 传热热系数Kcr W/m2℃式8-1 54.97 2.48 传热量Qcp KJ/kg 式8-2 4892.22 2.49 计算误差ca % - 0二程管束热力计算.序号项目符号单位公式及来源数值3.1 入口烟温t1 ℃上段计算结果524.26 3.2 入口烟焓i1 KJ/kg 焓温表4775.25 3.3 出口烟温t2 ℃上段计算结果352.05 3.4 出口烟焓i2 KJ/kg 焓温表3229.28 3.5 冷空气温度tlk ℃设计选定203.6 冷空气焓Ilk KJ/kg 焓温表102.13 3.7 工质温度tj ℃程序查表1943.8 保热系数Br - 上段计算结果.973.9 计算燃料量Bcal - 上段计算结果1209.15 3.10 烟气放热量Qrp KJ/kg 式8-2 1505.97 3.11 入口空气系数kq1 - 设计选定 1.553.12 漏风系数dkq - 设计选定.053.13 平均空气系数kq - 设计选定 1.583.14 出口空气系数kq2 - 设计选定 1.63.15 烟气通道面积fx m2 设计确定.463.16 对流受热面积fxhf m2 由几何计算42.093.17 对流管直径dw mm 设计选定513.18 横向管距ss1 mm 设计选定1003.19 纵向管距ss2 mm 设计选定1053.20 纵向布管数量z2 - 设计确定273.21 横排几何系数Cs - 式8-25 13.22 纵排几何系数Cz - 式8-26 13.23 平均烟速w m/s 式8-14 12.13.24 导热修正系数MA - 程序查表.973.25 粘度修正系数MV - 程序查表.993.26 普朗特修正系数MPr - 程序查表.973.27 烟气导热系数 A - 程序查表.05782 3.28 烟气运动粘度V - 程序查表.000061 3.29 烟气普朗特数Pr - 程序查表.533.30 烟温与工质最大温差tmax ℃t1-tj 330.26 3.31 烟温与工质最小温差tmin ℃t2-tj 158.05 3.32 平均温压dt ℃式8-51 233.67 3.33 计算烟温tyj ℃tgz+dt 427.67 3.34 灰壁热阻系数Rhb W/(m.℃) 选取03.35 热流密度qm W/m2 Bcal*Qrp/(3.6*fxhf) 12017.48 3.36 灰壁温差dtb ℃qm*Rhb 31.013.37 管灰壁温度tb ℃dtb+dt 225.01 3.38 有效辐射层厚度sfb m 式8-48 .193.39 实际水蒸汽量Vs Nm3/kg 式3-23 .473.40 烟气总容积Vg Nm3/kg 式3-22 6.463.41 水蒸汽容积份额rh - 式3-25 .073.42 三原子气辐射减弱系数ktri 1/(m.MPa) 式5-19 6.413.43 烟气黑度ag - 式8-45 .123.44 对流换热系数ad W/m2℃式8-24 73.873.45 辐射换热系数af W/m2℃(式8-44) 5.253.46 传热有效系数psi - 设计选定.653.47 传热热系数Kcr W/m2℃式8-1 51.433.48 传热量Qcp KJ/kg 式8-2 1505.97 3.49 计算误差ca % - 0SZS6-1.6省煤器热力及烟风阻力计算汇总序号项目符号单位公式及来源数值1 入口烟温t1 ℃原始数据2632 入口烟焓I1 KJ/kg 焓温表3042.7493 出口烟温t2 ℃计算结果168.81124 出口烟焓I2 KJ/kg 焓温表1932.4475 平均烟气速度w m/s 式(8-14) 9.989126 入口烟气速度w1 m/s - 11.084577 出口烟气速度w2 m/s - 9.1322538 烟气通道面积Fx m2 CAD查询.4369 出口烟气量Vy2 m3/h - 8.87211310 入口标准烟气量VY01 Nm3/h - 8600.63411 出口标准烟气量VY02 Nm3/h - 9117.33912 沿程阻力Pc Pa - 497.47813 烟气导热系数 a W/m.℃表B9 .040054714 烟气运动粘度v m2/s 表B9 3.269E-0515 烟气普朗特数Pr - 表B9 .61028916 对流换热系数ad W/m.℃式(8-27) 70.8863417 辐射换热系数af W/m.℃式(8-44) 5.61013518 传热系数kcr W/m.℃式(8-1) 53.5475319 烟气侧放热量Qrp kJ/kg 式(8-2) 1099.7420 传热量Qcp kJ/kg 式(8-1) 1099.74121 对流传热有效系数psi - 设计取值.722 R2O辐射减弱系数ktri - 式(5-19) 1.90017823 管壁黑度ab - 设计取值.824 烟气黑度ag - 式(8-45) .346309625 管灰壁热阻系数hrz m2.℃/W 设计取值.0025826 管灰壁温度差dtb ℃程序计算17.9984727 管壁计算温度tb ℃式(8-49) 97.9984728 热流密度qm W/m2 程序计算6976.15229 烟气与介质最大温差dtmax ℃式(8-51) 18330 烟气与介质最小温差dtmin ℃式(8-51) 88.8111631 平均温压dt ℃式(8-51) 130.279732 烟气计算温度tyj ℃式(8-23) 210.279733 管间有效辐射层厚度s m 式(8-48) .223727234 管子外径dw mm 计算取值5135 横向节距s1 mm 计算取值10036 纵向节距s2 mm 计算取值12037 纵向管排数z2 - 计算取值5038 横向相对节距sgma1 - S1/d 1.96078439 纵向相对节距sgma2 - S2/d 2.35294140 管排几何布置系数Cs Cs - 式(8-25) 141 纵向管排布置系数Cz Cz - 式(8-26) 142 工质温度tj ℃饱和蒸汽表8043 冷空气温度tlk ℃设计取值2044 冷空气焓Ilk KJ/kg 焓温表131.033845 入口空气系数kq1 - 设计取值 1.646 漏风系数dkq - 设计取值.147 出口空气系kq2 - 设计取值 1.748 固体不完全燃烧损失q4 % 设计取值849 锅炉散热损失q5 % 设计取值 1.750 锅炉热效率XL % 热平衡计算结果7951 保热系数Br - 热平衡计算结果.978934352 燃料耗量 B kg/h 热平衡计算结果111753 计算燃料量Bj kg/h 热平衡计算结果1027.6454 理论空气量V0 Nm3/kg 式(3-7) 4.94840955 二氧化物容积VR Nm3/kg 式(3-20) .906036356 理论氮气量VN Nm3/kg 式(3-19) 3.91620357 理论水蒸汽容积VH Nm3/kg 式(3-21) .530219458 实际水蒸汽容积VS Nm3/kg 式(3-23) .582004559 实际烟气量Vy Nm3/kg 式(3-22) 8.62070960 水蒸汽容积份额rh - 式(3-25) 6.751236E-0261 三原子容积份额rq - 式(3-24) .172612362 管束吸收功率Qgl MW 程序计算.313927163 烟气密度m kg/m3 程序计算.757133864 烟气通道当量直径ddl m CAD查询.091365 雷诺数Re - 程序计算27896.5666 单排阻力系数z0 - 式(1-15) .263394667 总阻力系数zn - 式(1-14) 13.1697368 动压头Pyt Pa - 37.7743569 沿程阻力F_pc Pa - 497.478 SZBQ6-1.25-T锅炉烟风阻力计算书计算依据《工业锅炉设计计算标准方法》20031.炉膛序号项目符号单位公式及来源数值１.1 炉膛负压p1 Pa 设计选定202.流程1烟气通道阻力计算.序号项目符号单位公式及来源数值2.1 对流管直径dw mm 设计选定512.2 横向管距ss1 mm 设计选定1002.3 纵向管距ss2 mm 设计选定1052.4 纵向布管数量z2 - 设计确定272.5 横向相对节距sm1 - s1/dw 1.962.6 纵向相对节距sm2 - s2/dw 2.062.7 布管形状系数fsi - (s1-dw)/(s2-dw) .912.8 烟气通道面积fx m2 设计确定.62.9 通道当量直径dl m 设计确定94.52.10 入口烟气温度t1 ℃热力计算1043.832.11 出口烟气温度t2 ℃热力计算524.262.12 计算烟温tyj ℃热力计算743.722.13 烟气平均速度w m/s 式8-14 13.052.14 烟气平均密度myp kg/m3 热力计算.352.15 烟气运动粘度v Pa.s 程序查表.00011385 2.16 雷诺数Re - 上段计算10833229.08 2.17 烟气平均动压pd Pa 上段计算30.142.18 单排管阻力系数zo - 式1-15 .082.19 管程总阻力系数zn - zo*z2 2.162.20 管程阻力dpa Pa 式1-14 02.21 管壁工质温度tj ℃设计选取1942.22 烟温与工质最大温差tmax ℃t1-tj 849.832.23 烟温与工质最小温差tmin ℃t2-tj 330.262.24 平均温压dt ℃式8-51 549.722.25 计算烟温tyj ℃热力计算743.722.26 通道当量直径ddl m 式1-4 94.52.27 烟气入口调和面积ft1 m2 式1-13 .62.28 烟气入口转向角度af1 度设计902.29 烟气入口动压pd1 Pa 式1-6 39.032.30 烟气入口阻力系数zn1 - 1.4.4条 12.31 烟气入口阻力dp1 Pa 式1-6 39.032.32 烟气出口调和面积ft2 m2 式1-13 .62.33 烟气出口转向角度af2 度设计902.34 烟气出口动压pd2 Pa 式1-6 23.632.35 烟气出口阻力系数zn2 - 1.4.4条 12.36 烟气出口阻力dp2 Pa 式1-6 23.632.37 计算管程烟气总阻力dp Pa 式1-1 127.723.流程2烟气通道阻力计算.序号项目符号单位公式及来源数值3.1 对流管直径dw mm 设计选定513.2 横向管距ss1 mm 设计选定1003.3 纵向管距ss2 mm 设计选定1053.4 纵向布管数量z2 - 设计确定273.5 横向相对节距sm1 - s1/dw 1.963.6 纵向相对节距sm2 - s2/dw 2.063.7 布管形状系数fsi - (s1-dw)/(s2-dw) .913.8 烟气通道面积fx m2 设计确定.463.9 通道当量直径dl m 设计确定92.63.10 入口烟气温度t1 ℃热力计算524.263.11 出口烟气温度t2 ℃热力计算352.053.12 计算烟温tyj ℃热力计算427.673.13 烟气平均速度w m/s 式8-14 12.13.14 烟气平均密度myp kg/m3 热力计算.513.15 烟气运动粘度v Pa.s 程序查表.00006146 3.16 雷诺数Re - 上段计算18230405.15 3.17 烟气平均动压pd Pa 上段计算37.563.18 单排管阻力系数zo - 式1-15 .073.19 管程总阻力系数zn - zo*z2 1.953.20 管程阻力dpa Pa 式1-14 03.21 管壁工质温度tj ℃设计选取1943.22 烟温与工质最大温差tmax ℃t1-tj 330.263.23 烟温与工质最小温差tmin ℃t2-tj 158.053.24 平均温压dt ℃式8-51 233.673.25 计算烟温tyj ℃热力计算427.673.26 通道当量直径ddl m 式1-4 92.63.27 烟气入口调和面积ft1 m2 式1-13 .63.28 烟气入口转向角度af1 度设计903.29 烟气入口动压pd1 Pa 式1-6 25.123.30 烟气入口阻力系数zn1 - 1.4.4条 13.31 烟气入口阻力dp1 Pa 式1-6 25.123.32 烟气出口调和面积ft2 m2 式1-13 .63.33 烟气出口转向角度af2 度设计903.34 烟气出口动压pd2 Pa 式1-6 19.693.35 烟气出口阻力系数zn2 - 1.4.4条 13.36 烟气出口阻力dp2 Pa 式1-6 19.693.37 计算管程烟气总阻力dp Pa 式1-1 117.864.流程3烟气通道阻力计算.序号项目符号单位公式及来源数值4.1 对流管直径dw mm 设计选定514.2 横向管距ss1 mm 设计选定1004.3 纵向管距ss2 mm 设计选定1054.4 纵向布管数量z2 - 设计确定274.5 横向相对节距sm1 - s1/dw 1.964.6 纵向相对节距sm2 - s2/dw 2.064.7 布管形状系数fsi - (s1-dw)/(s2-dw) .914.8 烟气通道面积fx m2 设计确定.354.9 通道当量直径dl m 设计确定99.64.10 入口烟气温度t1 ℃热力计算352.054.11 出口烟气温度t2 ℃热力计算270.564.12 计算烟温tyj ℃热力计算306.424.13 烟气平均速度w m/s 式8-14 13.554.14 烟气平均密度myp kg/m3 热力计算.624.15 烟气运动粘度v Pa.s 程序查表.00004449 4.16 雷诺数Re - 上段计算30334194.01 4.17 烟气平均动压pd Pa 上段计算56.924.18 单排管阻力系数zo - 式1-15 .074.19 管程总阻力系数zn - zo*z2 1.76 4.20 管程阻力dpa Pa 式1-14 04.21 管壁工质温度tj ℃设计选取194 4.22 烟温与工质最大温差tmax ℃t1-tj 158.05 4.23 烟温与工质最小温差tmin ℃t2-tj 76.56 4.24 平均温压dt ℃式8-51 112.42 4.25 计算烟温tyj ℃热力计算306.42 4.26 通道当量直径ddl m 式1-4 99.6 4.27 烟气入口调和面积ft1 m2 式1-13 .35 4.28 烟气入口转向角度af1 度设计904.29 烟气入口动压pd1 Pa 式1-6 61.4 4.30 烟气入口阻力系数zn1 - 1.4.4条 14.31 烟气入口阻力dp1 Pa 式1-6 61.4 4.32 烟气出口调和面积ft2 m2 式1-13 .35 4.33 烟气出口转向角度af2 度设计904.34 烟气出口动压pd2 Pa 式1-6 53.4 4.35 烟气出口阻力系数zn2 - 1.4.4条 14.36 烟气出口阻力dp2 Pa 式1-6 53.4 4.37 计算管程烟气总阻力dp Pa 式1-1 214.785.烟气通道阻力汇总:序号项目符号单位公式及来源数值5.1 炉膛负压P0 Pa 设计选定205.2 流程1 P1 Pa 计算127.72 5.3 流程2 P2 Pa 计算117.86 5.4 流程3 P3 Pa 计算214.78 5.5 除尘器阻力pc Pa 制造厂提供1200 5.6 其它烟道阻力pq Pa 设计预选1000 5.7 总阻力Pa Pa 2681。
锅炉设计计算书
长春博信诚科技有限公司
2016-11-22
锅炉设计计算书
设计题目：220t/h燃煤锅炉
一、锅炉热力计算
1.1锅炉校核计算主要内容
1、锅炉辅助设计：这部分计算的目的是为后面受热面的热力计算提供必要的基本计算数据或图表。
2、受热面热力计算：其中包含为热力计算提供结构数据的各受热面的结构计算。
3、计算数据的分析：这部分内容往往是鉴定设计质量等的主要数据。
1.2、整体校核热力计算过程顺序
1、列出热力计算的主要原始数据，包括锅炉的主要参数和燃料特性参数。
2、根据燃料、燃烧方式及锅炉结构布置特点，进行锅炉通道空气量平衡计算。
3、理论工况下（a＝1）的燃烧计算。
4、计算锅炉通道内烟气的特性参数。
5、绘制烟气温焓表。
6、锅炉热平衡计算和燃料消耗量的估算。
7、锅炉炉膛热力计算。
8、按烟气流向对各个受热面依次进行热力计算。
9、锅炉整体计算误差的校验。
10、编制主要计算误差的校验。
11、设计分析及结论。
1.3、热力校核计算基本资参数
1) 锅炉额定蒸汽量De=220t/h
2)给水温度：t GS=215℃
3）过热蒸汽温度：t GR=540℃
4）过热蒸汽压力（表压）P GR=9.8MPa
5)制粉系统：中间储仓式（热空气作干燥剂、钢球筒式磨煤机）
6）燃烧方式：四角切圆燃烧
7）排渣方式：固态
8）环境温度：20℃
9）蒸汽流程：一次喷水减温二次喷水减温
10）烟气流程：炉膛→屏式过热器→高温对流过热器→低温对流过热器→高
温省煤器→高温空预器→低温省煤器→低温空预器
1.4、燃料特性：
（1）燃料名称：平顶山烟煤
（2）煤的收到基成分
漏风系数和过量空气系数
（3）确定锅炉的基本结构
采用单锅筒∏型布置，上升烟道为燃烧室及凝渣管。
水平烟道布置两级悬挂对流过热器。
布置两级省煤器及两级管式空气预热器。
整个炉膛全部布满水冷壁，炉膛出口凝渣管簇由锅炉后墙水冷壁延伸而成，在炉膛出口处采用由后墙水冷壁延伸构成的折焰角，以使烟气更好的充满炉膛。
采用光管水冷壁。
对流过热器分两级布置，由悬挂式蛇形管束组成，在两级之间
有锅炉自制冷凝水喷水减温装置，由进入锅炉的给水来冷却饱和蒸汽制成凝结水，回收凝结放热量后再进入省煤器。
省煤器和空气预热器采用两级配合布置，以节省受热面，减少钢材消耗量。
锅炉采用四根集中下降管，分别供水给12组水冷壁系统。
燃烧方式采用四角布置的直流燃烧器。
根据煤的特性选用中速磨煤机的负压直吹系统次风
图1.1 锅炉本体结构简图
1.5、计算内容
1.5.1、辅助计算
1、1锅炉的空气量计算
在负压下工作的锅炉机组，炉外的冷空气不断漏入炉膛和烟道内，致使炉膛和烟道各处的空气量、烟气量、温度和焓值相应的发生变化。
对于炉膛和烟道各处实际空气量的计算称为锅炉的空气平衡量、在锅炉热力计算中，常用过量空气系数来说明炉膛和烟道的实际空气量。
锅炉空气量平衡见表1
1、2燃料燃烧计算
1）燃烧计算：
需计算出理论空气量、理论氮容积、RO2容积、理论干烟气容积、理论水蒸汽容积等。
计算结果见表
2）烟气特性计算：
需要计算出各受热面的烟道平均过量空气系数。
干烟气容积、水蒸汽容积，烟气总容积、RO2容积份额、三原子气体和水蒸汽容积总份额、容积飞灰浓度、烟
气质量、质量飞灰浓度等。
具体计算见表1-2
炉膛、屏式过热器、高温过热器、低温过热器、高温省煤器、高温空气预热器、低温省煤器、低温空气预热器等所在烟气区域的烟气在不同温度下的焓，并列成表格作为温焓表。
具体见表1-3、1-4、1-5、1-6
对在锅炉受热面的各个部位的蒸汽或者空气的焓值进行计算，列成表格，作为温焓表。
具体见下表
1-3烟气焓温表—用于炉膛、屏、高过的计算
(3）锅炉热平衡及燃料消耗量见表1-7
1-7热平衡及燃料消耗量计算
1.5.2、炉膛校核热力计算
2、1 校核热力计算步骤：
1、计算炉膛结构尺寸及烟气有效辐射层。
2、选取热风温度、并依据有关条件计算随每kg燃料进入炉膛的有效热量。
3、根据燃料种类、燃烧设备的形式和布置方式，计算火焰中心位置的系数M。
4、估计炉膛出口烟温，计算炉膛烟气平均热容量。
5、计算炉膛受热面辐射换热特性参数。
6、根据燃料和燃烧方式计算火焰黑度和炉膛黑度。
7、计算炉膛出口烟温。
8、核对炉膛出口烟温误差。
9、计算炉膛热力参数。
10、炉膛内其他辐射受热面的换热计算。
表1-2炉膛热力校核计算
1.5.3、对流受热面的热力计算
1 对流受热面计算步骤：
1、假设受热面出口烟气温度，查取相应焓值。
2、根据出口烟焓，通过Q
d =φ(I’-I’’+△aI o
LF
)计算对流传热量。
3、依据烟气侧放热量等于工质侧吸热量原理，求取工质出口焓和相应温度。
4、计算平均对流传热温差。
5、计算烟气侧对流放热系数及管壁污染系数。
6、计算工质侧对流放热系数。
7、计算管壁污染层温度。
8、计算烟气黑度，及确定烟气侧辐射放热系数。
9、计算对流放热系数K。
10、计算对流传热量。
与计算结果相比较，其差值应在允许范围之内。
否则重新假设受热面出口烟温，重复上述计算。
2屏式过热器热力计算：
屏式过热器在热力计算方面具有以下特点：
1、在换热方式上，既受烟气冲刷，又吸收炉膛及屏间高温烟气的热辐射；
2、屏式过热器属于中间过热器，其进出口处的工质参数在进行屏的计算时
往往是未知数；
3、屏与屏之间横向节距大，烟气流速低，且冲刷不完善。
所以某些交换参
数不同于一般对流受热面。
屏的具体热力计算见下表
表1-5屏的热力计算
1.5.4、凝渣管的热力计算
1 凝渣管结构及其计算主要特点：
1、和后屏过热器类似，也直接吸收炉膛辐射热。
当管少于5排时，将有部分炉膛辐射热落在其后受热面上。
2、凝渣管区域都布置其它附加受热面。
3、凝渣管内为汽水混合物，在沸腾状态下进行换热，工质温度始终为饱和温度。
4、2凝渣管结构及计算：
凝渣管总吸热量包含对流吸热量和辐射吸热量。
具体见下表
1.5.5、高温过热器的热力计算
1高温过热器结构及传热计算：
高温过热器分冷段和热段两部分。
蒸汽从屏出来后，先进入高温对流过热器冷段，经过二次喷水减温后进入高温对流过热器热段。
冷段在烟道两侧为逆流，热段在中间为顺流。
根据高温过热器结构尺寸对高温过热器进行热力计算，具体见下表
低温过热器的顶棚管在其上面，与低温过热器平行受热，与低温过热器相比面积很小，所以把顶棚管和低温过热器的面积相加，当作低温过热器的受热面积。
此时，低温过热器的蒸汽进口是顶棚管的入口。
具体热力计算见下表
表1-10低温过热器的热力计算
双级布置的省煤器应该分级计算
对于管式空气预热器，按级单独进行热力计算。
双级布置时，高温空气预热器的出口风温可采用炉膛计算时的热风温度值，然后按一般对流受热面的计算步骤进行计算。
低温空气预热器在进行热力计算时，其入口的烟气温度和风温均为已知数，可用逐步逼近法确定排烟温度及其出口处风温。
表1-12高温省煤器热力计算
1.5.8、高温空气预热器结构及传热计算
表1-13高温空气预热器的结构尺寸
表1-14 高温空气预热器热力计算
1.5.9、低温省煤器结构及传热计算
表1-15低温省煤器结构尺寸
表1-16 低温省煤器热力计算
1.5.10、低温空气预热器结构及传热计算
表1-17低温空气预热器结构尺寸
表1-18低温空气预热器热力计算
1.5.11 、锅炉热力计算误差检查
锅炉机组各受热面计算完成，依据最终计算的排烟温度值取校准锅炉排烟热损失、锅炉机组热效率以及锅炉计算燃料消耗量。
同时，以高温空气预热器出口风温，校准炉膛辐射吸热量。
具体热力计算误差检查见表5-1、表5-2
表1-19尾部受热面热力计算误差检查
表1-20整体热力计算误差检查
附 表
表1 各种炉型下烟气中带走灰分的份额fh α
表2 炉膛出口过量空气系数
表3 额定负荷时制粉系统、炉膛和对流烟道的漏风系数∆α
表4 不同煤粉燃烧的一次风率
表5 切向燃烧直流煤粉燃烧器的过量空气系数r α和一、二、次风速的范围
表6 炉膛容积热负荷统计值
表７ 固体排渣炉炉膛热负荷及其他有关数据
表８切向燃烧直流式煤粉燃烧器炉膛截面热负荷的上限值
续
料后再烧煤气时，取固体燃料的热有效性系数的数值。
表10 管式空气预热器（烟气在管内流时）的利用系数
1）所给值是对空气侧为一个流程时的利用系数，对以下情况应对所给出的x值加以修正：①有一个中间管板（空气侧两个流程）x值应减少0.10
②有两个中间管板（空气侧三个流程）x值应减少0.15
③燃烧重油炉膛过量空气系数α
＞1.03，空气入口温度t/＜80℃时，x值减
1
少0.10
表11 飞灰平均颗粒直径
表12 炉膛火焰中心位置系数M的计算方法。
