线性系统理论中状态反馈综述

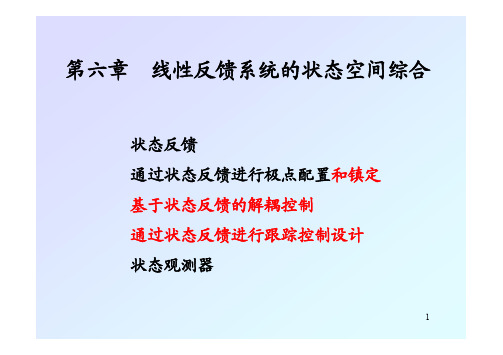

第六章 线性反馈系统的状态空间综合6.1 引言1）什么是综合问题？系统综合问题由被控系统、性能指标和控制输入3个要素组成。

¾ 被控系统：兼顾应用广泛性和理论分析的简单性，限于考虑严格真线性时不变系统 Cxy t x x Bu Ax x=≥=+=000,)(, ¾ 性能指标：控制系统具备的性能。

¾ 控制输入：通常取反馈形式，包含状态反馈和输出反馈，即系统综合问题就是，对给定的被控系统，确定反馈控制，使得导出的闭环系统运动行为 达到期望的性能指标。

性能指标分类可区分为“非优化型性能指标”和“优化型性能指标”。

非优化型性能指标：属于不等式型指标，目标是使综合的系统达到期望指标。

优化型性能指标：极值型指标，目标为使系统性能指标函数极大或极小。

典型的非优化型性能指标 1) 渐近稳定：镇定问题2) 一组期望闭环极点：极点配置问题 3) MIMO 系统化为多个SISO 系统：解耦问题4) 使输出在外部干扰环境下无静差的跟踪参考信号：跟踪问题优化型性能指标通常取为000>>+=∫∞R Q dx Ru u Qx x u J T T ,,)()(2）研究综合问题的思路建立“可综合条件”，建立确定相应控制规律的“算法”。

3）综合与工程实现中的一些理论问题及外部扰动的影响等。

¾ 状态反馈的物理构成：状态一般不能直接测量，需要引入状态重构或估计；¾ 系统结构参数摄动的影响：系统模型总是存在不确定性因素，鲁棒性问题；¾ 外部扰动的影响：扰动抑制。

6.2 反馈6.2.1 状态反馈1)状态反馈结构图2）系统描述⎩⎨⎧=≥=+=CxytxxBuAxx0,)(,:Σ)()()(tvtKxtu+−=⎩⎨⎧=≥=+−=⇒CxytxxBvxBKAxxf,)(,)(:Σ闭环系统传递函数：定理：状态反馈的引入，不改变系统的能控型，但可能改变系统的能观测性。

证明：1）能控性BBKAsICsGK1−+−=)()(设0∑和k ∑的能控型判别矩阵分别为c Q 和ck Q ，有()()n 1n 1ck c −−⎡⎤=−−⎣⎦−−⎡⎤⎢⎥−⎢⎥⎡⎤⎢⎥=⋅⎣⎦⎢⎥⎢⎥⎢⎥⎣⎦−−⎡⎤⎢⎥−⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦Q BA BK BA BKB I KBKBK KA *0I K *BAB A B 00I *000I I KBKBK KA *0I K *Q 00I *000I """""###%#""""###%#"可以看出，ck Q 与c Q 的秩相同，从而k ∑能控，而且仅当0∑能控。

现代控制理论实验（一）线性系统的状态反馈及极点配置——09级自动化本科一．实验目的1．了解和掌握状态反馈及极点配置的原理。

2．了解和掌握利用矩阵法及传递函数法计算状态反馈及极点配置的原理与方法。

3．掌握在被控系统中如何进行状态反馈及极点配置，构建一个性能满足指标要求的新系统的方法。

二．实验原理及说明一个控制系统的性能是否满足要求，要通过解的特征来评价，也就是说，当传递函数是有理函数时，它的全部信息几乎都集中表现为它的极点、零点及传递函数。

因此若被控系统完全能控，则可以通过状态反馈任意配置极点，使被控系统达到期望的时域性能指标。

若有被控系统如图3-3-61所示，它是一个Ⅰ型二阶闭环系统。

图3-3-61 被控系统如图3-3-61所示的被控系统的传递函数为：12021S 11)1(1)(a S a S b T TS T TS S T S i i i ++=++=++=φ （3-3-51） 采用零极点表达式为：))(()(210λλφ--=S S b S （3-3-52）进行状态反馈后，如图3-3-62所示，图中“输入增益阵”L 是用来满足静态要求。

图3-3-62 状态反馈后被控系统设状态反馈后零极点表达式为：))(()(21**--=λλφS S b S （3-3-53）1．矩阵法计算状态反馈及极点配置1）被控系统被控系统状态系统变量图见图3-3-63。

图3-3-63 被控系统状态系统变量状态反馈后的被控系统状态系统变量图见图3-3-64。

图3-3-64 状态反馈后的被控系统状态系统变量图图3-3-61的被控系统的状态方程和输出方程为：状态方程：⎪⎪⎪⎩⎪⎪⎪⎨⎧=+-=+-=••1i 1i 2211X Y u T 1X T 1X X T 1X T 1X （3-3-54）⎪⎩⎪⎨⎧=+==•∑CxY u Ax X B C B A 0），，（式中[]01,T 10B 0T 1T 1T 1A ,i i 21=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡--=⎥⎦⎤⎢⎣⎡=C x x x ， 被控系统的特征多项式和传递函数分别为：12010a a b S b )(+++=S S S φB A)C(SI 1--=）（A -SI det a a )(f 0120=++=S S S 可通过如下变换（设P 为能控标准型变换矩阵）： —x P X =将∑0C B A ），，（化为能控标准型 ），，（————C B A ∑，即： ⎪⎩⎪⎨⎧=+=•——————x C Y u x A B X 式中 ⎥⎦⎤⎢⎣⎡-==-101a -a 10AP P A — ， ⎥⎦⎤⎢⎣⎡==-10B P B 1— ， []10b b CP C ==— 2）被控系统针对能控标准型），，（————C B A ∑引入状态反馈：⎥⎦⎤⎢⎣⎡=-=—————式中10k k k xk u ν （3-3-55）可求得对—x 的闭环系统），，—————C B k B A (-∑的状态空间表达式： 仍为能控标准型，即： ⎪⎩⎪⎨⎧=+-=•————————）（x C Y u x B k B A X 式中 ⎥⎦⎤⎢⎣⎡+-+-=-）（）（—————1100k a k a 10k B A则闭环系统），，（——————C B k B A -∑的特征多项式和传递函数分别为： ）（）（—————00112k k a k a k)B (A SI det )(f ++++=⎥⎦⎤⎢⎣⎡--=S S S )k a (k a b S b B )k B A (SI C )(00112011k ———————）（+++++=⎥⎦⎤⎢⎣⎡--=-S S S φ3）被控系统如图3-3-61所示：其中：05.01==T T i则其被控系统的状态方程和输出方程为：[]XY uX X 0110012020=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡--=期望性能指标为：超调量M P ≤20%；峰值时间t P ≤0.5秒。

1.3 线性系统的校正与状态反馈控制系统的校正与状态反馈就是在被控制对象已确定，在给定性能指标的前提下,要求设计者选择控制器（校正网络）的结构和参数，使控制器和被控制对象组成一个性能满足指标要求的系统。

1.3.1频域法串联超前校正超期网络的特性是相角超前，幅值增加。

串联超前校正的实质是将超前网络的最大超前角设计在校正后系统的剪切频率w c处，提高校正后系统的相位裕度和剪切频率，从而改善系统的动态性能。

频域法校正主要是通过对被控对象的开环对数幅频特性和相频特性（伯德图）观察和分析实现的。

1. 观测被控系统的开环对数幅频特性L（w）和相频特性φ（w），幅值穿越频率w c,相位裕度γ，按“校正后系统的相位裕度γ'”要求，设计校正参数，构建校正后系统。

2. 观测校正前、后的时域特性曲线，并测量校正后系统的相位裕度γ'、超调量Mp、峰值时间tp。

3. 改变“校正后系统的相位裕度γ'”要求，设计校正参数，构建校正后系统，画出其系统模拟电路图和阶跃响应曲线，观测校正后相位裕度γ'、超调量Mp、峰值时间tp填入实验报告。

1.未校正系统的时域特性的测试未校正系统的时域特性的测试模拟电路图见图1-3-1图1-3-1 未校正系统的时域特性的测试模拟电路图图1-3-1 未校正系统的开环传递函数为：6 (S)0.2(10.3) GS S=+实验内容及步骤：（1）构造模拟电路（2）运行、观察、记录实验结果如下图：实验结果分析：（1）理论上在未校正系统的时域特性特性曲线上可测得时域特性：超调量Mp=59%，峰值时间tp=0.336S,调节时间ts=1.8S（Δ=5时）（2）实测结果为：超调量Mp=3.931 2.52.5=57.24%,峰值时间tp=0.322S,调节时间ts=1.825S（Δ=5时）所以实测结果与理论上基本相等。

2.未校正系统的频域特性的测试未校正系统的频域特性的测试模拟电路图见图1-3-2图1-3-2 未校正系统的频域特性的测试模拟电路图实验内容及步骤:（1）构造模拟电路（2）运行、观察、记录实验结果如下图：实验结果的分析:（1）理论上测得未校正系统频域特性：穿越频率W c=9.44rad/s,相位裕度γ=19°。

线性系统的状态反馈及极点配置1.前言随着现代控制理论的不断发展和成熟，线性系统的状态反馈控制在控制理论中得到了广泛的应用，并成为了控制领域中重要的一种控制方法。

状态反馈控制能够将系统的状态进行反馈，并利用反馈得到的信息对系统进行控制，从而达到使系统达到预期控制目标的目的。

本文将从状态反馈控制的原理和实现方法两方面介绍线性系统的状态反馈及极点配置。

2.状态反馈控制的原理状态反馈控制是建立在现代控制理论的基础上的一种高级控制方法。

状态反馈控制的基本思想是在系统中引入反馈环节，设计一个反馈控制器，将系统的状态量反馈给控制器，控制器再根据反馈信号输出控制量，以期望控制系统按照预期的运动轨迹运行。

因此，状态反馈控制要实现以下两个步骤：- 系统状态量的测量：首先要在系统中安装测量传感器，实时地测量系统状态量，使得状态量可以被反馈到控制器中。

- 反馈控制器的设计：设计一个反馈控制器，将系统的状态量反馈给控制器，控制器再根据反馈信号输出控制量，实现对系统的精确控制。

因此，状态反馈控制的基本原理就是将系统状态量反馈到控制器中，以期望控制系统按照预期的运动轨迹运行。

2.2 状态空间模型与状态反馈控制状态空间模型是状态反馈控制的基础。

状态空间模型是一种方便描述线性系统动态行为和控制器的模型。

对于线性时不变系统，我们可以用如下的状态变量描述：x(t) = [x1(t),x2(t),...,xn(t)]T其中，x(t) 是系统在时刻 t 的状态量，n 是状态量的数量，x1(t),x2(t),...,xn(t) 分别是系统的每个状态量。

状态空间模型可以用一组线性常微分方程描述：dx/dt = Ax + Bu其中，A 是系统的状态方程矩阵，B 是输入矩阵，C 是输出矩阵，D 是直接耦合矩阵。

系统的状态反馈控制可以表示为：u(t) = -Kx(t)其中，K 是状态反馈矩阵。

将状态反馈控制引入到状态空间模型中，可以得到控制器的状态空间模型为：y = Cx上述控制器的状态空间模型就是一个闭环系统，通过反馈控制器将系统状态返回到系统，形成了一个反馈环。
