10kV变压器大修试验作业指导书

安全措施及注意事项 应过快
1）应注意测试高压线 的对地绝缘问题 2）仪器应可靠接地
试验标准
1）不同温度下的 tg δ值一般可
用公式
tg δ2 = tg
δ ×1.3 (t2-t1)/10 1
换算 ( 式中 tg δ1、tg δ 2 分别为在
温度 t 1、t 2 下的 tg δ值 ) ， 20 ℃
时 tg δ不大于： 0.6%
3 试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电
4 进行绝缘电阻测量和直流试验后不对试品充分放电，会发生电击 5 加压时无人监护，可能会造成误加压或非试验人员误入试验场地，造成触电 6 升压过程不实行呼唱制度，会造成人员触电 7 登高作业可能会发生高空坠落或瓷件损坏
8 试验设备接地不好，可能会对试验人员造成伤害
√ 序号
1
2
试验项目 绕 组连 同3. 套 管绝 缘 电 阻、 吸 收 比和 极 化指数
试验方法 1）测量并记录环境温度和湿度，并记 录变压器顶层油温平均值作为绕组绝 缘温度 2）测量前应将被测绕组短路接地，将 所有绕组充分放电 3）各非被测绕组短路接地，被测绕组 各引出端短路，测量记录 15 秒、 60 秒、 600 秒的绝缘电阻值 4）先断开测量线，关闭兆欧表，被测 绕组回路对地放电 5）测量其他绕组
量值换算到同一温度（式中 R1、R2分 法
别为在温度 t1 、 t2 下的电阻值， t1 3）应注意在测量后对
可取为交接试验时的变压器绕组温
被测绕组充分放电
度；T 为电阻温度常数， 铜导线取 235，
铝导线取 225）
1) 将变压比测试仪与被测变压器的
测试前应正确输入被
高压、低压绕组用测试线正确连接

变压器检修作业指导书1. 作业项目名称：变压器检修作业指导书2. 作业内容范围2.1本指导书适用于变压器维修保养作业；2.2检修周期：一年3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 检查项目变压器（调压器、电抗器）检修5. 人员机具准备与要求5.1人员准备：注：其它作业人员（如接地封线）在此不一一列出。

5.2工具准备6. 作业程序、检查方法及标准6.1 修前准备6.1.1修前仔细查阅出厂资料，了解该变压器（调压器、电抗器）是否发生过运行故障。

6.1.2现场检查了解变压器（调压器、电抗器）的运行情况。

6.1.3将以上了解设备情况记录在检修设备查勘单上，根据检修设备查勘单列出检修项目，备料及安排检修人员。

6.2变压器（调压器、电抗器）维修6.2.1变压器检修6.2.1.1停电，将高低压线圈短路放电，并采取安全措施。

6.2.1.2卸下变压器一、二次端线，做好相位标记。

6.2.1.3全部外壳及外部配件清扫检查。

6.2.1.4测量一、二次线圈绝缘电阻，测量接地电阻，并做记录。

当变压器绝缘电阻达不到标准时，需测吸收比，当吸收比小于1.3时，向车间、技术科汇报，进行预防性试验。

6.2.1.5检查高低压瓷套管有无破损闪络和放电痕迹，导电杆螺纹是否滑丝。

6.2.1.6检查、涂刷相位相色。

6.2.1.7检查变压器油枕、油位、油色和渗油等。

6.2.1.8检查电压分接开关位置，并做记录。

6.2.1.9必要时进行变压器分接开关的垫圈，做油标（有机玻璃）及更换垫圈等缺陷部件。

6.2.1.10外壳部分锈蚀除锈补漆。

6.2.1.11整修检查接地装置。

6.2.1.12配齐螺帽垫圈。

6.2.1.13补充变压器油，加至相应油面。

6.2.1.14一切正常后组装一、二次接线及外壳接地线，拧紧螺帽。

6.2.1.15变压器维修中必须对变压器工作接地、保护接地的线（排）进行解体检修，清除连接点的污垢油迹，确保接地连接的可靠。

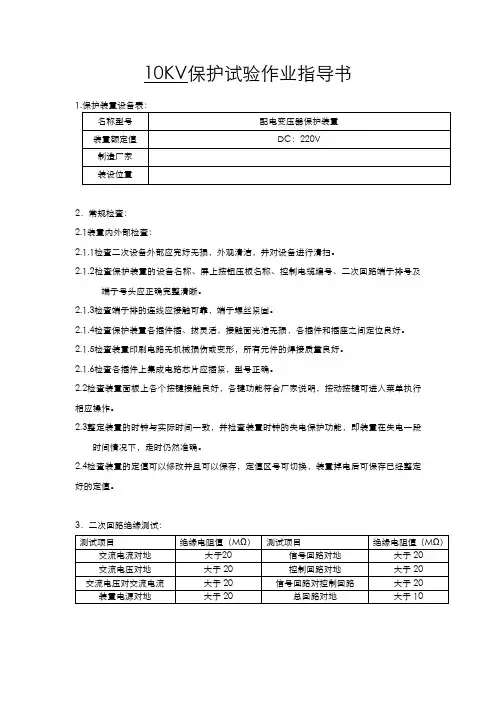

10KV保护试验作业指导书2．常规检查：2.1装置内外部检查：2.1.1检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。

2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。

2.1.3检查端子排的连线应接触可靠，端子螺丝紧固。

2.1.4检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。

2.1.5检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。

2.1.6检查各插件上集成电路芯片应插紧，型号正确。

2.2检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。

2.3整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。

2.4检查装置的定值可以修改并且可以保存，定值区号可切换，装置掉电后可保存已经整定好的定值。

3．二次回路绝缘测试：5．保护交流采样检查：5.1零漂检查：5.2 交流采样检查：5.2.3 测量电流采样值：7．保护试验：8．CT回路值阻测试9．保护整组试验：9.1 模拟保护区内故障：用微机继保仪从保护屏的端子排上加入电流、电压，分别模拟各相故障，观察保护动作行为正确，与保护装置连接的断路器的跳闸回路均应给予验证，每次应同时投入跳闸压板，监视断路器实际跳闸必须与故障一致。

9.2 检查保护装置的断路器辅助接点位置的开关量输入情况与实际一致。

9.3 手合故障检查断路器防跳。

手动合上断路器并保持在合闸位置，同时模拟保护动作，单相故障一次，多相故障一次，现场监视断路器的实际跳闸情况应为三相跳闸不合闸。

10. 试验结论：本保护装置经现场调试完毕，经上述检验各项技术指标符合规程和厂家的标准及要求，二次回路完整正确，装置检验合格，可以投入运行。

编号：10kV变电所及10kV开关柜检修/试验标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间：年月日时分至年月日时分目录1．标准化作业流程图2．范围3．引用文件4．准备阶段5．检修/试验流程图6．作业阶段及作业标准7．验收8．作业指导书执行情况评估1．标准化作业流程图10kV开关柜检修/试验专业标准化作业流程图2．范围本作业指导书适用于10kV开关柜的检修/试验工作。

3．引用文件1．《电力安全工器具预防性试验规程》2．《电气装置安装工程电气设备交接试验标准》国家技术监督局、建设部联合发布GB50150-1991 3．《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）国家电网公司2005发布4.《电力设备交接和预防性试验规程》（试行准备阶段4.1准备工作安排10kV开关柜检修/试验准备工作安排4.2作业人员要求10kV开关柜检修/试验作业人员要求4.3工器具及材料准备10kV开关柜检修/试验作业工器具及材料准备工器具准备人：工器具收回人：年月日4.4危险点分析及安全控制措施10kV开关柜检修/试验作业危险点分析及安全控制措施4.5作业人员分工×××变电所10kV开关柜检修/试验作业人员分工4．检修/试验流程图××变电所10kV开关柜检修/试验流程5．作业阶段6.1开工×××变电所10kV开关柜检修/试验作业开工6.2检修/试验电源的使用×××变电所10kV开关柜检修/试验作业电源使用6.3作业内容、步骤及工艺标准×××变电所10kV开关柜检修/试验作业内容及工艺标准6.4竣工×××变电所10kV开关柜检修/试验竣工6．验收×××变电所10kV开关柜检修/试验作业验收总结7．作业指导书执行情况评估×××变电所10kV开关柜检修/试验作业指导书执行情况评估。
