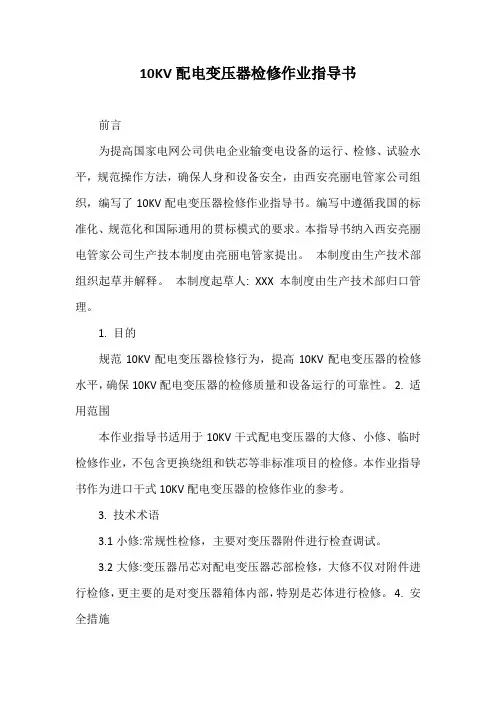

前言为提高国家电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由西安亮丽电管家公司组织，编写了10KV 配电变压器检修作业指导书。
编写中遵循我国的标准化、规范化和国际通用的贯标模式的要求。
本指导书纳入西安亮丽电管家公司生产技本制度由亮丽电管家提出。
本制度由生产技术部组织起草并解释。
本制度起草人：张社锋本制度由生产技术部归口管理。
1. 目的规范10KV配电变压器检修行为，提高10KV配电变压器的检修水平，确保10KV配电变压器的检修质量和设备运行的可靠性。
2. 适用范围本作业指导书适用于10KV干式配电变压器的大修、小修、临时检修作业，不包含更换绕组和铁芯等非标准项目的检修。
本作业指导书作为进口干式10KV配电变压器的检修作业的参考。
3. 技术术语3.1小修：常规性检修，主要对变压器附件进行检查调试。
3.2大修：变压器吊芯对配电变压器芯部检修，大修不仅对附件进行检修，更主要的是对变压器箱体内部，特别是芯体进行检修。
4. 安全措施4.1.配电变压器停电检修时，必须填写第一种工作票。
并严格按照《电业安全工作规程（发电厂及变电所电气部分）》、《绝缘电阻、吸收比和极化指数试验》、《电力变压器检修导则》、《有载分接开关运行维护导则》、《电力设备预防性试验规程》网公司有关工作票制度执行。
当线路不停电时，工作负责人应向全体人员说明线路上有电并加强监护。
4.2.作业开始前，工作负责人向参加工作的所有人员宣读工作票并交待现场安全措施、技术措施、作业方法及危险点（参加工作人员均应在第一种工作票背面签字）。
4.3.作业前，工作负责人应认真核对配电变压器的正确名称和编号，并向作业人员交底，作业人员应根据工作负责人交底事项认真核对配电变压器的正确名称及编号。
4.4.检查所需的安全用具是否合格齐备，现场作业人员应配戴安全帽。
4.5.认真执行工作票制度和保证安全的组织措施，，坚决制止无票作业。
4.6.作业人员做到互相监护、照顾和提醒。
作业区域应装设围栏绳，设置明显标志，防止行人通过或逗留。
4.7.现场的工器具，长大物件必须与带电体设备保持足够的安全距离并设专人监护。
4.8.变压器升空或拆除固定变压器的设施前应检查各受力点的受力情况，确认各受力点牢固后，方可继续下步工作。
起吊或松落变压器时应平缓进行，并由专人指挥，以确保变压器在起吊及下落过程中不被损坏。
4.9.高空作业必须系好安全带，安全带应系在牢固的构件上，严禁将物品上下抛掷，要按规定使用绳索或梯子。
4.10. 作业现场不得存放易燃易爆物品，严禁使用明火和吸烟，必须使用明火时应办理相关手续，并在现场备足消防器材。
4.11. 使用梯子时，必须放置稳固，由专人扶持，将梯子与器身等固定物牢固地捆绑在一起，上下梯子和设备时，必须清除鞋底的油污。
4.12. 起重机具均应有铭牌标明允许工作荷重，不得超铭牌使用。
4.13.安全用具必须符合《电业安全工作规程（电力线路部分）》中的规定。
仪器仪表也必须符合国家的相关标准。
严禁使用不合格或超过试验、检验有效期的安全用具、仪器仪表、起重工具。
4.14. 现场要使用专用电源，不得使用绝缘老化的电线，安全开关要完好，熔丝的规格应合适。
低压交流电源应装有触电保安器。
电源开关的操作把手需绝缘良好。
4.15. 小修作业安全措施4.15.1. 在检修变压器套管及引线过程中，应正确配备和正确使用工具，以免损坏套管瓷件及人员误伤。
4.15.2. 在拆卸检修可能跌落的瓷质部件时，必须两人配合，注意拆装方法，避免因拆卸方法不当而造成设备损坏。
4.15.3. 室外配电变压器检修，线路不停电时，人员和物品必须与带电体设备保持足够的安全距离，并设专人监护。
4.16. 大修作业安全措施：4.18.1. 进行配电变压器大修时，重件的搬运、起吊应严格执行监护制度。
4.16.2. 拆卸配电压器钟罩外附的全部附件时，必须用红漆对附件的安装位置和连接关系做清晰志。
4.16.3. 起重作业必须由取得操作合格证的专业人员进行，起重的指挥，由起重负责统一指挥。
4.16.4. 吊罩（芯）时应分工明确，专人指挥。
四周应用绳索绑扎牵引，防止碰伤线圈外部绝缘。
4.16.5. 起吊前应拆除全部附件及联接点，确定无任何联接后方可起吊。
4.16.6. 设备吊离支撑点后，应先观察起重工具及各受力点，在无异常后方可继续起吊。
4.16.7. 拆装时工具、材料、零件不准遗留在变压器内。
4.16.8. 吊芯前后应注意控制放油、注油速度和时间。
4.16.9. 施工现场应保持清洁，并应有防尘及防雨措施。
4.16.10. 拆除气体继电器及有栽调压开关之前应断开与之相连的低压控制电源，并做好原始记录。
4.16.11. 施工场地应准备充足的施工电源及照明，合理安排好设备、工机具、材料的摆放位置。
4.17. 变压器试验。
4.17.1 户外试验必须在良好的天气条件下进行，且空气湿度一般不高于80%。
4.17.2 试验前后应对被试设备接地短路，进行充分的放电。
4.17.3 试验现场装设醒目的遮拦或围栏，并悬挂“止步，高压危险”标示牌。
4.17.4 试验电源必须带漏电保护装置，加压前应认真检查试验接线、表记倍率、量程、调压器零位及仪表的初始状态等，并经检查无误，方可进行试验。
4.17.5 进行试验时，工作人员应专心操作，加压速度必须按试验要求进行，加压过程中应有人监护，并做好记录。
4.17.6 试验过程中若有异常应立即降压，断开试验电源，进行检查，确认无误后方能再次试验。
4.17.7 每项试验完毕应对试品充分放电。
4.17.8 配电变压器试验完毕后，试验人员应拆除自装的接地短路线，并对被试设备进行检查和清理现场。
4.18.工机具的安全要求：4.18.1. 安全用具和仪器仪表也必须符合国家的相关标准。
严禁使用不合格或超过检验有效期的安全用具、仪器仪表、起重工具。
4.18.2. 试验装置的电源开关，应使用明显断开的双极刀闸。

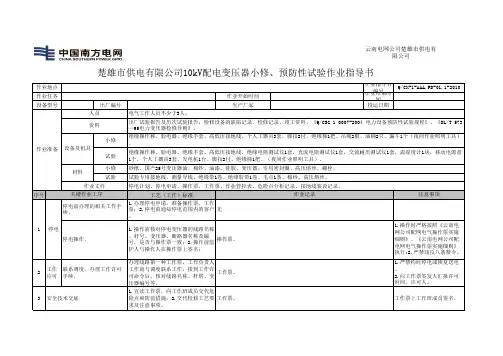

5. 作业准备5.1.小修作业5.1.1 人员配备及要求5.1.1.1人员数量5.1.1.1.1 变压器检修工：3 人5.1.1.1.2 电气试验工：2 人5.1.1.2人员素质要求5.1.1.2.1 工作负责人应由中级工及以上人员担任，工作班成员应经技能鉴定合格；5.1.1.2.2 应掌握变压器工作原理，各部件作用及名称；5.1.1.2.3 5.1.1.2.4熟悉变压器结构，对一次缺陷能进行分析、判断和处理；熟悉变压器检修规程；5.1.1.2.5 工作负责人由有变压器试验工作经验和现场工作经验的人员担任。
5.2.工器具准备本项目作业所需主要工器具见下表：本项目作业所需主要材料见下表：配电变压器小修试验设备及材料5.4.大修作业5.4.1 人员配备及要求5.4.1.1 人员数量: 变压器检修工：6 人电气试验工：4 人5.4.1.2.5.4.1.2.1 5.4.1.2.2 5.4.1.2.3 5.4.1.2.4人员素质要求:工作负责人应由高级工及以上人员担任，工作班成员应经技能鉴定合格；应掌握变压器工作原理，各部件作用及名称；掌握变压器结构，对一次缺陷能进行分析、判断和处理；熟悉变压器检修规程；5.4.1.2.5 熟悉有载分解开关运行维护规程。
5.5.工具准备本项目作业所需主要工器具见下表：6. 作业周期6.1 小修作业周期6.1.1 6.1.2一般每年1 次。
环境特别恶劣的地区可缩短检修周期。
6.2 大修作业周期。
6.2.1 新投入运行的变压器一般应在投运后1 年内安排一次大修，以后根据运行情况每间隔5~10 年大修一次。
6.2.2 一般变压器及线路配电变压器如果未曾过载运行,一般10 年大修一次。
6.2.3当运行发现变压器有异常情况,判断油箱内有故障时,应提前大修.6.2.4 变压器运行和维护良好,经综合诊断分析均良好,由总工程师批准后,可适当延长大修周期。
6.2.5 实现状态检修的变压器,按状态评估结果进行检修。
7. 工期定额按各单位工期定额规定执行。
8. 作业流程8.1. 小修作业8.1.1. 确定小修计划，运行设备缺陷，停电时间及安全措施。
8.1.2. 制定小修工作的施工组织设计，包括组织措施、技术措施和安全措施。
8.1.3. 人员及材料的准备。
8.1.4. 小修工作。
8.1.5. 作业后的检查验收。
8.2. 大修作业8.2.1. 确定大修计划，运行设备缺陷，停电时间及安全措施。
8.2.2. 制定大修的施工组织设计。
8.2.3. 相关工作人员对施工组织设计的学习。
8.2.4. 所须设备、工机具、材料的准备。
9. 配电变压器检修流程图10. 配电变压器试验图：11. 作业项目、工艺要求及质量标准。
11.1 作业项目变压器检修的项目。
11.1.1 小修项目11.1.1.1 检查和清除变压器外观缺陷，并进行全面清扫工作。
处理已发现的缺陷。
11.1.1.2 检查储油柜的油位。
11.1.1.3 检查防爆膜有无破裂。
11.1.1.4 检查套管的密封情况，套管引出线接头情况，清扫套管，检查电气连接点螺栓是否11.1.1.5 紧固。
11.1.1.6 补充变压器和分接开关油位。
11.1.1.7 检查接地装置是否接地良好。
11.1.1.8 检查接地系统。
11.1.1.9 检查各焊缝和密封处有无渗漏油情况。
11.1.1.10 清扫油箱和附件，必要时要补漆。
11.1.1.11 按有关规程规定进行试验。
11.1.2 大修项目11.1.2.1 检查绕组和铁芯，并处理其故障。
11.1.2.2 检修分接开关、夹件、围屏、处理缺陷。
11.1.2.3 检修套管和更换所有密封垫。
11.1.2.4 检修油箱及附件。
11.1.2.5 清理油箱处理渗漏油及补漆。
