电子线路设计、测试与实验试题及答案电子技术基础测试实验模拟试卷电子线路设计、测试与实验试题（1.5小时）一、元器件与仪器操作简答题（共10分）1．有一个5环电阻，色环排列是红黄黑红棕，该电阻阻值为（可不要求）__；有一个瓷片电容上标注333，该电容的电容量为__0.033______µF。
（2分）2．选数字万用表量程为200Ω档位，测量某电阻时，其数字显示屏最左边显示1，说明什么问题？（1分）答：该待测电阻的阻值大于200Ω。
3．信号发生器面板上的OFFSET旋钮有何作用？为了得到频率为500Hz，幅值为1V的正方波，如何在示波器的观察下设置和调节信号发生器？（2分）答：信号发生器面板上的OFFSET旋钮对输入信号叠加一个直流偏置电压。
（1分）在信号发生器面板上设置频率为500Hz，峰峰值为1V的方波（1分），然后在示波器的观察下顺时针调节信号发生器面板上的OFFSET旋钮，使之输出正方波。
4．用示波器的CH1通道测试波形时（CH2悬空），应如何设置示波器才能观察到稳定的波形？（2分）答：（1）触发信源选CH1；（1分）（2）触发电平选为CH1信号变化范围之内。
（1分）不能使用autoset5．当示波器CH1、CH2两通道的探针悬空时，在示波器屏幕上可以观察到有50Hz的小幅正弦信号，试说明产生这种现象的原因。
（1分）答：220V50Hz的市电通过示波器探测感应到示波器的输入端，测得的信号就是这个感应信号（工频信号；交流电）。
6．信号发生器输出峰峰值为1V，直接连到示波器的CH1通道观察时峰峰值为10V，为什么？（1分）答：示波器CH1通道的倍程设置为10X。
7．在做三极管共射极放大电路实验中，当用示波器测试输入信号（由信号发生器产生）时，发现该信号为方波，但信号发生器的“函数信号输出”指示灯指示的是正弦信号，另外信号频率可调，在直流耦合下显示幅值为5V的正方波，试说明产生这种现象的原因。

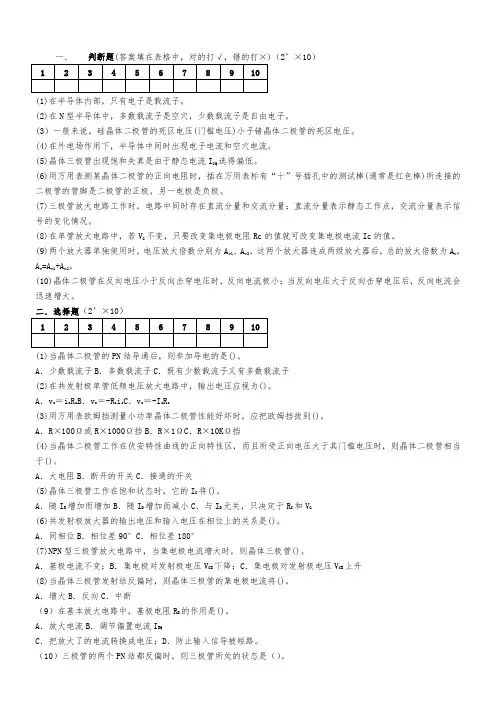

一．判断题(答案填在表格中，对的打√，错的打×)（2’×10）(1)在半导体内部，只有电子是载流子。
(2)在N型半导体中，多数载流子是空穴，少数载流子是自由电子。
(3）一般来说，硅晶体二极管的死区电压(门槛电压)小子锗晶体二极管的死区电压。
(4)在外电场作用下，半导体中同时出现电子电流和空穴电流。
(5)晶体三极管出现饱和失真是由于静态电流I CQ选得偏低。
(6)用万用表测某晶体二极管的正向电阻时，插在万用表标有“十”号插孔中的测试棒(通常是红色棒)所连接的二极管的管脚是二极管的正极，另一电极是负极。
(7)三极管放大电路工作时，电路中同时存在直流分量和交流分量；直流分量表示静态工作点，交流分量表示信号的变化情况。
(8)在单管放大电路中，若V G不变，只要改变集电极电阻Rc的值就可改变集电极电流Ic的值。
A v，A．大电阻B．断开的开关C．接通的开关(5)晶体三极管工作在饱和状态时，它的I C将()。
A．随I B增加而增加B．随I B增加而减小C．与I B无关，只决定于R C和V G(6)共发射极放大器的输出电压和输入电压在相位上的关系是()。
A．同相位B．相位差90°C．相位差180°(7)NPN型三极管放大电路中，当集电极电流增大时，则晶体三极管()。
A．基极电流不变；B．集电极对发射极电压V CE下降；C．集电极对发射极电压V CE上升(8)当晶体三极管发射结反偏时，则晶体三极管的集电极电流将()。
A．增大B．反向C．中断（9）在基本放大电路中，基极电阻R B的作用是()。
A．放大电流B．调节偏置电流I BQC．把放大了的电流转换成电压；D．防止输入信导被短路。
（10）三极管的两个PN结都反偏时，则三极管所处的状态是（）。
A.放大状态B.饱和状态C.截止状态三．填充题（2’×10）(1)晶体三极管I E、I B、I C之间的关系式是__________________，△I C／△I B的比值叫____________________。

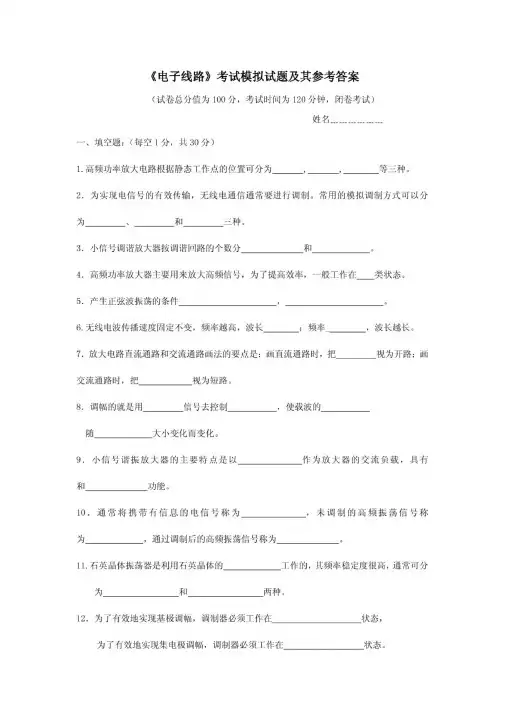

练习试卷一、填空题1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。
2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。
3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。
4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。
试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ 。
5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___两大类。
6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。
二、选择题1. 频率在1.5—30MHz范围的短波主要依靠（ C ）方式传播。
A 沿地面传播B 沿空间直线传播C 依靠电离层传播2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（ B ）。
A 频率占据B 间歇振荡C 寄生振荡4. 集成模拟相乘器是（ B ）集成器件。
A 线性B 非线性C 功率5. 自动增益控制电路是（ A ）。
A AGCB AFC C APC三、分析题（共4题，共45分）1. 通信系统中为什么要采用调制技术。
（8分）答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。
采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。
2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。
若能振荡，指出振荡频率与f!、f2之间的关系。
（12分）+V CC答：由图可见电路可构成并联型晶体振荡器。
电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。
2、一个数字信号只有________种取值，分别表示为________和________。
3、模拟信号是在时间与幅值上________的，数字信号在时间与幅值上是________的。
4、根据逻辑功能的不同特点，逻辑电路可分为两大类:________和________。
5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。
6、组合逻辑电路的输出仅仅只与该时刻的________有关，而与________无关。
7、将________变成________的过程叫整流。
8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。
9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。
10、三极管是________控制元件，场效应管是________控制元件。
11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。
12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。
13、作放大作用时，场效应管应工作在区。
14、放大电路的静态工作点通常是指__、和_。
15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。
16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数=49，则其输入电阻rbe=。
17.画放大器的直流通路时应将电容器视为。
18.放大器外接一负载电阻RL 后，输出电阻ro 将 。
19.加法器，R1=Rf=R2=R3=10K Ω,输入电压V1=10mv ，V2=20mv ，V3=30mv ，则输出电压为 。
