单片机的内部结构及工作原理解析单片机(Microcontroller)是指集成了中央处理器(CPU)、存储器(ROM、RAM)、输入/输出(I/O)接口和定时器/计数器等功能模块的一种超大规模集成电路。
在现代电子设备中,单片机已经广泛应用于各个领域,如家电、智能设备、汽车电子等。
而了解单片机的内部结构及工作原理,对于进行嵌入式系统开发和电子产品设计具有重要的意义。
一、内部结构单片机主要分为中央处理器(CPU)、存储器、输入/输出接口(I/O)和定时器/计数器等几个主要部分。
1. 中央处理器(CPU):单片机的核心部分是CPU,它负责执行各种指令并控制整个单片机的操作。
CPU主要包括运算器、控制器和时序发生器。
运算器是负责执行各种运算操作的部分,包括算术运算、逻辑运算等。
控制器负责解析和执行指令,控制整个系统的工作。
时序发生器则负责产生各种时钟信号来同步整个系统的工作。
2. 存储器:单片机中的存储器分为可编程只读存储器(Programmable Read-Only Memory,PROM)、只读存储器(Read-Only Memory,ROM)和随机存储器(Random Access Memory,RAM)等几种类型。
PROM用于存储程序代码和常量数据,ROM用于存储不可更改的程序代码和数据,而RAM用于存储临时变量、中间结果等。
存储器的容量和类型取决于单片机的规格和需求。
3. 输入/输出接口(I/O):单片机通过输入/输出接口与外部设备进行数据交换。
输入接口用于接收外部信号或数据,如按键、传感器等。
输出接口用于向外部设备发送信号或数据,如LED灯、液晶显示器等。
单片机通常提供多个通用输入/输出引脚(General Purpose Input/Output,GPIO)来扩展外部设备的连接。
4. 定时器/计数器:定时器和计数器是单片机中重要的功能模块,用于产生精确的时间延迟和计数功能。
定时器用于产生周期性的定时信号,计数器则用于对外部事件的计数。
单片机结构及工作原理单片机是一种集成电路,它包含了CPU、存储器、输入输出接口等核心组件。
它的工作原理是通过执行一系列指令来完成特定的任务。
本文将从单片机的结构和工作原理两个方面进行阐述。
一、单片机的结构单片机的结构可以分为CPU、存储器和输入输出接口三部分。
1. CPU(中央处理器)CPU是单片机的核心部件,负责执行指令、进行数据处理和控制整个系统的工作。
它包括运算器、控制器和寄存器等组件。
运算器负责执行算术和逻辑运算,控制器负责解码指令并控制程序的执行顺序,寄存器则用于暂存数据和指令。
2. 存储器存储器用于存储程序和数据。
单片机的存储器分为两种类型:ROM 和RAM。
ROM(只读存储器)存储了程序的指令,通常是不可修改的;RAM(随机存储器)用于存储变量和临时数据,可以读写。
3. 输入输出接口输入输出接口用于与外部设备进行通信。
它可以接收来自外部设备的输入信号,并将处理结果输出给外部设备。
输入输出接口可以是数字输入输出口、模拟输入输出口、定时器计数器等。
二、单片机的工作原理单片机的工作原理是通过执行一系列指令来完成特定的任务。
单片机的指令由汇编语言编写,经过编译后生成机器码,再由单片机执行。
1. 程序的加载当单片机上电后,首先需要将程序加载到存储器中。
通常,程序存储在ROM中,单片机将ROM中的指令复制到RAM中,然后开始执行。
2. 指令的解码和执行单片机将RAM中的指令读取到控制器中,然后进行解码。
解码后,控制器将指令发送给运算器执行。
不同的指令会执行不同的操作,如算术运算、逻辑运算、数据传输等。
3. 数据的读写单片机可以从外部设备读取数据,并将处理结果写回外部设备。
它通过输入输出接口与外部设备进行数据的交换。
4. 程序的控制单片机可以根据程序的要求进行条件判断和跳转。
根据运算结果或外部输入信号,单片机可以改变程序的执行顺序,实现不同的功能。
总结:单片机是一种集成电路,具有高度集成、体积小、功耗低等特点。
单片机的内部结构与工作原理单片机是一种微型电子计算机系统,具有集成度高、功耗低、功率密度高、可靠性好等特点,广泛应用于嵌入式系统中。
在这篇文章中,我将介绍单片机的内部结构与工作原理。
一、单片机的内部结构单片机的内部结构包括中央处理器(CPU)、存储器、输入输出接口、定时器和计数器、串行通信接口等模块。
1. 中央处理器(CPU):它是单片机的核心部件,主要负责程序的执行和数据的处理。
CPU包括控制单元和算术逻辑单元。
控制单元负责控制整个计算机系统的工作,包括指令的解码和执行。
算术逻辑单元负责数据的运算和逻辑操作。
2. 存储器:单片机的存储器分为程序存储器(ROM)和数据存储器(RAM)。
程序存储器用于存储用户编写的程序代码,数据存储器用于存储程序执行过程中的数据。
3. 输入输出接口:它连接单片机和外部设备,用于实现信息的输入和输出。
输入输出接口可以是并行接口,也可以是串行接口,根据应用场景的不同选择不同的接口方式。
4. 定时器和计数器:单片机通过定时器和计数器来生成时钟信号和计时,用于控制程序的执行速度和时间。
5. 串行通信接口:单片机通过串行通信接口与其他设备进行通信,实现数据的传输。
二、单片机的工作原理单片机的工作原理可以分为两个阶段,初始化阶段和运行阶段。
1. 初始化阶段:当单片机上电或复位时,CPU首先进行初始化工作。
包括初始化寄存器、设置时钟和中断等。
在这个阶段,单片机会根据预设的程序从存储器中读取指令,并进行相应的程序初始化工作。
2. 运行阶段:在初始化阶段完成后,单片机进入运行阶段。
CPU按照程序中的指令依次执行,数据从存储器中读取或写入,通过输入输出接口与外设进行数据交换。
定时器和计数器控制程序的执行速度和时间。
在单片机的工作过程中,CPU负责解码和执行指令,根据指令对数据进行处理。
存储器用于存储程序代码和数据。
输入输出接口用于与外部设备进行数据交换。
定时器和计数器用于生成时钟信号和计时。
单片机的基本结构与工作原理单片机(Microcontroller Unit,简称MCU)是一种集成电路,具备处理器核心、存储器、IO接口和时钟电路等功能单元。
它被广泛应用于各种电子设备中,是嵌入式系统的重要组成部分。
本文将介绍单片机的基本结构与工作原理。
一、单片机的基本结构单片机的基本结构由四个主要组成部分构成:中央处理器(Central Processing Unit,CPU)、存储器、IO接口和时钟电路。
1. 中央处理器(CPU)中央处理器是单片机最核心的部分,它负责执行各种指令和控制单片机的运行。
通常,单片机的CPU是一种低功耗、高性能的微处理器,具备运算、逻辑和控制等功能。
CPU的设计和性能直接影响单片机的执行能力。
2. 存储器存储器是单片机用来存储程序、数据和中间结果的重要部件。
单片机的存储器包括闪存(Flash)和随机存取存储器(Random Access Memory,RAM)等。
闪存用于存储单片机的程序代码,它具有非易失性,可以保存在断电后。
通过闪存编程器,开发者可以将编写的程序代码烧录到单片机的闪存中。
RAM主要用于存储程序运行时产生的变量和临时数据,它的读写速度相较闪存更快,但断电后数据会丢失。
3. IO接口IO接口是单片机与外部设备进行数据交换的接口,包括数字输入输出(Digital Input/Output,IO)、模拟输入输出(Analog Input/Output,AI/AO)等。
数字IO接口用于连接数字信号的收发,例如按键、LED灯、继电器等。
模拟IO接口用于连接模拟信号的输入和输出,例如温度传感器、电压检测等。
4. 时钟电路时钟电路是单片机提供时间基准的部分,用于控制单片机的运行速度和时序。
时钟电路产生的时钟信号决定了单片机的工作频率,它分为外部时钟和内部时钟两种。
二、单片机的工作原理单片机的工作原理可以概括为以下几个步骤:复位、初始化、执行程序、循环执行。
1. 复位当单片机上电或接收到外部复位信号时,会进入复位状态。
单片机工作原理及原理图解析概述单片机(Microcontroller)是一种集成了微处理器核心、存储器、输入/输出(I/O)端口和其他功能模块的集成电路芯片,用于控制各种设备和系统。
单片机广泛应用于工业控制、家电、汽车电子、医疗设备等领域。
本文将详细介绍单片机的工作原理和原理图解析。
一、单片机的工作原理单片机的工作原理可以分为三个主要方面:中央处理器(CPU)的功能、存储器的功能和输入/输出(I/O)端口的功能。
1. 中央处理器(CPU)中央处理器是单片机最核心的部分,它通过执行指令来控制整个系统。
它由运算器、控制器和时钟电路组成。
运算器负责执行各种算术和逻辑运算,控制器根据存储器中的指令来控制运算器的工作,时钟电路提供统一的时序信号。
2. 存储器存储器用于存储程序和数据。
一般来说,单片机的存储器分为程序存储器(ROM)和数据存储器(RAM)。
程序存储器用于存储程序,通常是只读存储器,即一旦写入程序后就不可更改。
数据存储器用于存储数据,它可以读写,并提供临时存储空间。
3. 输入/输出(I/O)端口单片机通过输入/输出端口与外部设备进行信息的输入和输出。
输入端口接收外部设备的信号,输出端口发送单片机处理后的信号。
例如,当单片机用于控制电机时,输入端口接收传感器的信号,输出端口控制电机的状态。
二、单片机的原理图解析单片机的原理图包含了各种功能模块的连接关系,例如电源、晶振、I/O端口等。
以下是对常见的单片机原理图中各模块的解析。
1. 电源电路电源电路主要提供各模块所需的稳定电压和电流。
常见的电源电路包括稳压二极管(如7805)、电容滤波器和电位器调节电路,用于提供稳定的电源。
2. 晶振电路晶振电路提供单片机的时钟信号,以驱动单片机的运算和控制。
常见的晶振电路包括晶振、电容和电阻。
晶振的频率决定了单片机的工作速度。
3. I/O端口I/O端口连接单片机与外部设备,实现信息的输入和输出。
它一般包括多个引脚,每个引脚可以配置为输入或输出。
单片机内部结构及工作原理剖析在现代电子设备中,单片机广泛应用于各个领域,它以其高度集成、低功耗和强大的功能成为了控制系统的核心。
本文将深入探讨单片机的内部结构和工作原理,帮助读者更好地理解和应用单片机技术。
一、单片机的内部结构1. CPU(中央处理器):CPU是单片机内部最核心的部件,它负责执行各种指令,控制单片机的运行。
CPU通常由ALU(算术逻辑单元)、寄存器和时钟等部件组成。
2. 存储器:单片机中的存储器分为程序存储器和数据存储器。
程序存储器存储单片机的程序代码,通常以只读存储器(ROM)的形式存在。
数据存储器用于存储程序执行过程中的数据,包括RAM(随机存储器)和EEPROM(可擦写可编程只读存储器)等。
3. 输入输出(I/O)接口:单片机的I/O接口用于与外部设备进行数据交互。
它包括通用I/O口、串口、并行口、模拟输入输出等。
通过这些接口,单片机可以连接各种传感器、执行器、显示器等外部设备。
4. 定时器/计数器:定时器/计数器是单片机中的重要功能模块,它可以生成精确的时间间隔和计数脉冲。
在实际应用中,定时器/计数器常用于计时、频率测量、PWM(脉冲宽度调制)等功能。
5. 中断系统:中断系统可以使单片机根据外部事件的优先级进行快速响应。
当外部事件发生时,中断系统会暂停当前任务,转而处理中断请求并保存相关的现场信息。
这种机制能够提高单片机的实时性能和多任务处理能力。
二、单片机的工作原理在单片机执行程序的过程中,它按照指令周期(基本的CPU工作单位)一步一步地执行指令。
1. 启动阶段:当单片机上电或复位时,首先执行启动阶段的初始化程序。
初始化程序负责对单片机进行各种初始化设置,包括设置时钟频率、外设的工作方式等。
2. 取指令阶段:单片机从程序存储器中取出指令,并将其传输到指令寄存器中。
指令寄存器存储当前待执行的指令,以供后续的执行阶段使用。
3. 执行指令阶段:根据指令寄存器中的指令,单片机执行相应的操作。

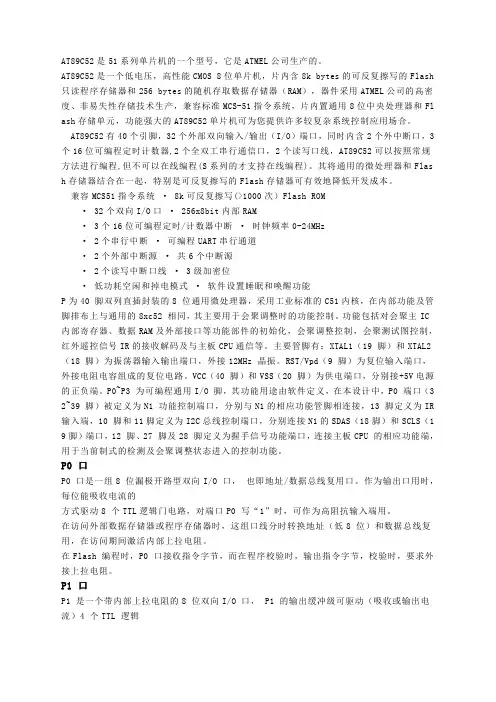

A T C单片机介绍文件排版存档编号:[UYTR-OUPT28-KBNTL98-UYNN208]A T89C52单片机介绍在众多的单片机系列中,AT89C52是一种低功耗、高性能CMOS8位微控制器,具有8K在系列可编程Flash存储器。
使用Atmel公司高密度非易失性存储器技术制造,与工业80C51产品指令和引脚完全兼容。
片上Flash允许程序存储器在系统可编程,也适用于常规编程。
在单芯片上,拥有灵巧的8位CPU和在系统可编程Flash,使得AT89C52为众多嵌入式控制应用系统提供高灵活、超高效的解决方案。
AT89C52具有以下标准功能:8K字节Flash,256字节RAM,32位I/O口线,3个16位定时器/计数器,一个响亮2级中断结构,全双工串行口,片内晶振及时钟电路。
另外,AT89C52可降至0HZ静态逻辑操作,支持2种软件可选择节电模式。
空闲模式下,CPU停止工作,允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下,RAM内容被保存,振荡器被冻结,单片机一切工作停止,直到下一个中断或硬件复位为止。
AT89C52单片机为很多嵌入式控制系统提供了一种灵活性高且廉价的方案。
故此选用AT89C52单片机。

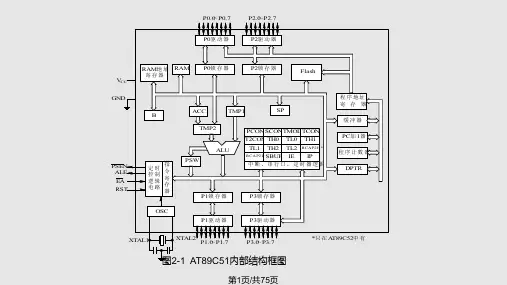

1AT89C52单片机单片机的硬件结构如图3-1所示,为AT89C52的硬件结构图。
AT89C52单片机的内部结构与MCS-51系列单片机的构成基本相同。
CPU是由运算器和控制器所构成的。
运算器主要用来对操作数进行算术、逻辑运算和位操作的。
控制器是单片机的指挥控制部件,主要任务的识别指令,并根据指令的性质控制单片机各功能部件,从而保证单片机各部分能自动而协调地工作。
它的程序存储器为8K字节可重擦写Flash闪速存储器,闪烁存储器允许在线+5V电擦除、电写入或使用编程器对其重复编程。
数据存储器比51系列的单片机相比大了许多为256字节RAM。
AT89C52单片机的指令系统和引脚功能与MCS-51的完全兼容。
A T C单片机的基本结构
和工作原理
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
AT89C51单片机的主要工作特性:
·内含4KB的FLASH存储器,擦写次数1000次;
·内含28字节的RAM;
·具有32根可编程I/O线;
·具有2个16位可编程定时器;
·具有6个中断源、5个中断矢量、2级优先权的中断结构;
·具有1个全双工的可编程串行通信接口;
·具有一个数据指针DPTR;
·两种低功耗工作模式,即空闲模式和掉电模式;
·具有可编程的3级程序锁定定位;
AT89C51的工作电源电压为5(1±)V且典型值为5V,最高工作频率为24MHz.
AT89C51各部分的组成及功能:
1.中央处理器
1.单片机的中央处理器(CPU)是单片机的核心,完成运算和操作控制,主要包括运算器和控制器两部分。
以及位操作中的位置位、位复位等。
暂存器1和暂存器2是ALU的两个输入,用于暂存参与运算的数据。
ALU的输出也是两个:一个是累加器,数据经运算后,其结果又通过内部总线返回到累加器;另一个是程序状态字PSW,用于存储运算和操作结果的状态。
累加器是CPU使用最频繁的一个寄存器。
ACC既是ALU处理数据的来源,又是ALU运算结果的存放单元。
单片机与片外RAM或I/O扩展口进行数据交换必须通过ACC来进行。
B寄存器在乘法和除法指令中作为ALU的输入之一,另一个输入来自ACC。
运算结果存于AB寄存器中。
(2)控制器
控制器是识别指令并根据指令性质协调计算机内各组成单元进行工作的部件,主要包括程序计数器PC、PC增量器、指令寄存器、指令译码器、定时及控制逻辑电路等,其功能是控制指令的读入、译码和执行,并对指令执行过程进行定时和逻辑控制。
AT89C51单片机中,PC是一个16位的计数器,可对64KB程序存储器进行寻址。
复位时PC的内容是0000H.
(3)存储器
单片机内部的存储器分为程序存储器和数据存储器。
AT89C51单片机的程序存储器采用4KB的快速擦写存储器Flash Memory,编程和擦除完全是电器实现。
(4)外围接口电路
AT89C51单片机的外围接口电路主要包括:4个可编程并行I/O 口,1个可编程串行口,2个16位的可编程定时器以及中断系统等。
AT89C51的工作原理:
1.引脚排列及功能
AT89C51的封装形式有PDIP,TQFP,PLCC等,现以PDIP为例。
(1)I/O口线
·P0口 8位、漏极开路的双向I/O口。
当使用片外存储器及外扩I/O口时,P0口作为低字节地址/数据复用线。
在编程时,P0口可用于接收指令代码字节;程序校验时,可输出指令字节。
P0口也可做通用I/O口使用,但需加上拉电阻。
作为普通输入时,应输出锁存器配置1。
P0口可驱动8个TTL负载。
·P1口 8位、准双向I/O口,具有内部上拉电阻。
P1口是为用户准备的I/O双向口。
在编程和校验时,可用作输入低8位地址。
用作输入时,应先将输出锁存器置1。
P1口可驱动4个TTL 负载。
·P2 8位、准双向I/O口,具有内部上拉电阻。
当使用外存储器或外扩I/O口时,P2口输出高8位地址。
在编程和校验时,P2口接收高字节地址和某些控制信号。
·P3 8位、准双向I/O口,具有内部上拉电阻。
P3口可作为普通I/O口。
用作输入时,应先将输出锁存器置1。
在编程/校验时,P3口接收某些控制信号。
它可驱动4个TTL负载。
(2)控制信号线
·RST 复位输入信号,高电平有效。
在振荡器稳定工作时,在RST 脚施加两个机器周期以上的高电平,将器件复位。
·EA/VPP 外部程序存储器访问允许信号EA.
当EA信号接地时,对ROM的读操作限定在外部程序存储器,地址为0000H-FFFFH;当EA接VCC时,对ROM的读操作从内部程序存储器开始,
并可延续至外部程序存储器。
在编程时,该引脚可接编程电压5V或
12V。
在编程校验时,该引脚可接VCC。
·PSEN 片外程序存储器读选通信号PSEN,低电平有效。
在片外程序存储器取指期间,当PSEN有效时,程序存储器的内容被送至P0口;在访问外部RAM时,PSEN 无效。
·ALE/PROG 低字节锁存信号ALE.在系统扩展时,ALE的下降沿将P0口输出的低8位地址锁存在外接的地址锁存器中,以实现低字节地址和数据的分时传送。
此外,ALE端连续输出正脉冲,频率为晶振频率的
1/6,可做外部定时脉冲使用。
(3)外部晶振引线
·XTAL1 片内振荡器反向放大器和时钟发生线路的输入端。
使用片内振荡器时,连接外部石英晶体和微调电容。
·XTAL2 片内振荡器反相放大器的输出端。
当使用片内振荡器时,外接石英晶体和微调电容。
2.存储器组织和特殊功能寄存器
AT89C51的存储器将程序存储器和数据存储器分开,并有各自的存储空间和访问指令。
它有4个存储空间:片内存储器、片外存储器、片内数据存储器及片外存储器。
3.时钟电路和工作时序
(1)振荡器电路原理
(2)振荡电路的接法。
