8051单片机功能与结构介绍

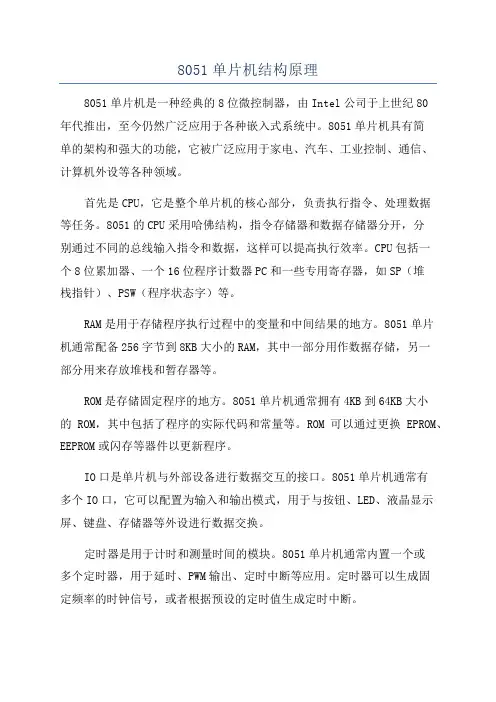

8051单片机结构原理8051单片机是一种经典的8位微控制器，由Intel公司于上世纪80年代推出，至今仍然广泛应用于各种嵌入式系统中。

8051单片机具有简单的架构和强大的功能，它被广泛应用于家电、汽车、工业控制、通信、计算机外设等各种领域。

首先是CPU，它是整个单片机的核心部分，负责执行指令、处理数据等任务。

8051的CPU采用哈佛结构，指令存储器和数据存储器分开，分别通过不同的总线输入指令和数据，这样可以提高执行效率。

CPU包括一个8位累加器、一个16位程序计数器PC和一些专用寄存器，如SP（堆栈指针）、PSW（程序状态字）等。

RAM是用于存储程序执行过程中的变量和中间结果的地方。

8051单片机通常配备256字节到8KB大小的RAM，其中一部分用作数据存储，另一部分用来存放堆栈和暂存器等。

ROM是存储固定程序的地方。

8051单片机通常拥有4KB到64KB大小的ROM，其中包括了程序的实际代码和常量等。

ROM可以通过更换EPROM、EEPROM或闪存等器件以更新程序。

IO口是单片机与外部设备进行数据交互的接口。

8051单片机通常有多个IO口，它可以配置为输入和输出模式，用于与按钮、LED、液晶显示屏、键盘、存储器等外设进行数据交换。

定时器是用于计时和测量时间的模块。

8051单片机通常内置一个或多个定时器，用于延时、PWM输出、定时中断等应用。

定时器可以生成固定频率的时钟信号，或者根据预设的定时值生成定时中断。

除了以上主要部分，8051单片机还包含一些辅助模块，如串口通信模块、中断控制器、ADC（模数转换器）等。

这些模块可以扩展单片机的功能，实现更丰富的应用。

8051单片机的工作原理是通过执行一条条指令来完成不同的任务。

指令由程序存储器中读取，并由CPU根据指令集执行相应的操作。

指令集包括各种算术运算、逻辑运算、数据传输、跳转、循环等指令，通过组合这些指令可以实现各种不同的功能。

程序的执行按照顺序进行，程序计数器PC每次执行完一条指令后自动加一，指向下一条指令。

8051单片机的内部结构
1.寄存器组：
8051单片机有4个8位的通用寄存器A、B、R0、R1，以及一个16位的程序计数器PC、一个8位的累加器ACC和一个8位的数据指针DPTR。

通用寄存器用于存储临时数据，程序计数器用于存储当前指令的地址，累加器用于存储算术和逻辑运算的结果，数据指针用于存储数据的地址。

2.ALU（算术逻辑单元）：
3.内存：
4.I/O端口：
5.时钟和定时器/计数器：
6.中断系统：
7.控制单元：
控制单元是8051单片机的核心，负责控制指令的执行、数据的传输和操作的协调。

它包括指令译码部分、程序状态字寄存器PSW、指令寄存器IR等。

指令译码部分解释并执行指令，程序状态字寄存器包含标志位和状态信息，指令寄存器用于存储当前执行的指令。

8.外部中断：
总结：
8051单片机的内部结构包括寄存器组、ALU、内存、I/O端口、时钟和定时器/计数器、中断系统、控制单元和外部中断等。

它具有强大的计算能力和丰富的外设，适合用于各种嵌入式系统开发。

通过充分理解
8051单片机的内部结构，可以更好地利用其特性，设计和开发高效、稳定的嵌入式系统。

8051单片机CPU的内部组成及功能介绍一、运算器运算器以完成二进制的算术/逻辑运算部件ALU为核心，再加上暂存器TMP、累加器ACC、寄存器B、程序状态标志寄存器PSW及布尔处理器。

累加器ACC是一个八位寄存器，它是CPU中工作最频繁的寄存器。

在进行算术、逻辑运算时，累加器ACC往往在运算前暂存一个操作数（如被加数），而运算后又保存其结果（如代数和）。

寄存器B主要用于乘法和除法操作。

标志寄存器PSW也是一个八位寄存器，用来存放运算结果的一些特征，如有无进位、借位等。

其每位的具体含意如下所示。

PSW CY AC FO RS1 RS0 OV －P对用户来讲，最关心的是以下四位。

1？进位标志CY（PSW？7）。

它表示了运算是否有进位（或借位）。

如果操作结果在最高位有进位（加法）或者借位（减法），则该位为1，否则为0。

2？辅助进位标志AC。

又称半进位标志，它反映了两个八位数运算低四位是否有半进位，即低四位相加（或减）有否进位（或借位），如有则AC为1状态，否则为0。

3？溢出标志位OV。

MCS－51反映带符号数的运算结果是否有溢出，有溢出时，此位为1，否则为0。

4？奇偶标志P。

反映累加器ACC内容的奇偶性，如果ACC中的运算结果有偶数个1（如11001100B，其中有4个1），则P为0，否则，P=1。

PSW的其它位，将在以后再介绍。

由于PSW存放程序执行中的状态，故又叫程序状态字？运算器中还有一个按位（bit）进行逻辑运算的逻辑处理机（又称布尔处理机）。

其功能在介绍位指令时再说明。

二、控制器控制器是CPU的神经中枢，它包括定时控制逻辑电路、指令寄存器、译码器、地址指针DPTR及程序计数器PC、堆栈指针SP等。

这里程序计数器PC是由16位寄存器构成的计数器。

要单片机执行一个程序，就必须把该程序按顺序预先装入存储器ROM的某个区域。

单片机动作时应按顺序一条条取出指令来加以执行。

因此，必须有一个电路能找出指令所。

51单片机基本结构详解51单片机（也称为8051单片机）是一种8位微控制器，由Intel公司于1980年代推出。

它是目前市场上最广泛使用的低成本单片机之一，被广泛应用于各个领域，包括家电、工业控制、仪器仪表等。

本文将详细介绍51单片机的基本结构。

一、51单片机的总体结构51单片机的总体结构主要分为五个部分，包括中央处理器（CPU）、存储器、IO口、定时器/计数器以及串行通信接口。

1. 中央处理器（CPU）51单片机中心的核心是一个8位的CPU，负责执行指令集中的操作。

它包括一个累加器（Accumulator）用于存放运算结果，以及一组寄存器用于存放操作数和地址。

2. 存储器51单片机的存储器主要包括内部RAM和内部ROM。

内部RAM用于存放程序和数据，容量通常较小，而内部ROM则用于存储不变的程序指令。

3. IO口51单片机提供了多个通用IO口，用于与外部设备进行数据交互。

这些IO口既可以作为输入口用于接收外部信号，也可以作为输出口用于发送信号控制外部设备。

4. 定时器/计数器51单片机内置的定时器/计数器模块可用于产生精确的时间延时和计数应用。

它能够协助实现各种时间相关的功能，如PWM输出、测速和脉冲计数等。

5. 串行通信接口51单片机的串行通信接口可用于与其他设备进行数据的串行传输。

常见的串行通信协议包括UART、SPI和I2C等。

二、51单片机的工作原理51单片机的工作原理可以概括为以下几个步骤：1. 程序存储器中的指令被复制到内部RAM中。

2. CPU从内部RAM中取出指令并执行。

3. 根据指令的要求，CPU可能会与IO口、定时器/计数器或串行通信接口进行数据交互。

4. 执行完指令后，CPU将结果存回内部RAM或IO口。

三、51单片机的应用领域51单片机由于其成本低、技术成熟、易于开发和应用广泛等优点，被广泛应用于各个领域。

1. 家电控制51单片机可以用于家电控制，如空调、洗衣机、电视机等。

8051单片机的内部结构首先，8051单片机的核心是一个具有8位数据总线、16位地址总线和14个通用寄存器的8051中央处理器（Central Processing Unit，简称CPU）。

CPU负责执行计算、逻辑和控制指令，并与其他外设进行数据交换。

它包含一个累加器（Accumulator）和一个数据指针（Data Pointer），用于存储数据和指示数据存储区。

除了CPU外，8051单片机内还包含两个片内存储器，分别是程序存储器（Program Memory）和数据存储器（Data Memory）。

程序存储器是用于存储程序指令的地方，通常包括ROM（只读存储器）或闪存。

程序存储器采用分时复用方式，既可以存储程序指令，也可以存储常量数据。

由于8051单片机是哈佛结构，程序存储器和数据存储器是分开的，可以同时进行取指令和读写数据操作。

数据存储器主要用于存储程序运行时需要使用的数据，包括RAM（随机存储器）和片内特殊功能寄存器（Special Function Registers，简称SFR）。

RAM负责存储变量、临时数据和堆栈信息。

SFR包含IO口控制、定时器配置、计数器设置等特殊功能寄存器，通过设置和读取其值，可以对相应的硬件模块进行控制。

除了上述核心部件，8051单片机还包含多个外设，用于完成具体的输入输出任务。

其中，IO口是最常用的外设之一，用于将单片机与外部设备连接起来。

IO口可以进行数字输入输出和模拟输入输出。

每个IO口引脚都具有独立的控制寄存器，通过这些寄存器可以设置引脚的输入输出方向、电平和驱动能力。

IO口的灵活性和可扩展性给了8051单片机很大的应用空间。

此外，8051单片机还包含多个片内计数器和定时器，用于时间测量、时间控制和脉冲宽度调制等任务。

其中，定时器主要用于产生精确的时间延迟，而计数器主要用于计算外部事件的频率和脉冲个数。

最后，8051单片机内还通过中断系统实现了实时响应外部事件的能力。

8051单片机的内核的结构及运行过程解析1.ALU(算术逻辑单元)：8051单片机内置了一个8位ALU，负责执行算术和逻辑运算。

ALU可以进行加法、减法、与、或、非、异或等操作。

2.寄存器组：8051单片机包括4个8位的通用寄存器(R0~R7)和一个16位的程序计数器(PC)。

通用寄存器可用于保存临时数据和中间结果，程序计数器则记录当前执行指令的地址。

3.存储器：8051单片机的存储器包括内部存储器和外部扩展存储器。

内部存储器包括片内RAM和片内ROM两部分。

片内RAM可以分为128字节的数据存储器(IDATA)和256字节的数据存储器(XDATA)。

片内ROM则存储程序代码。

4.定时器/计数器：8051单片机内核包含两个定时器/计数器(T0、T1)。

定时器模式用于产生一定的时间延迟，计数器模式用于计数外部事件的个数。

定时器/计数器具有可编程的工作模式和计数值。

5.中断源：8051单片机支持多组中断源，包括外部中断INT0和INT1、定时器/计数器中断、串口中断等。

中断源的优先级可以通过程序设置，以满足不同应用场景的需求。

1.取指令阶段：程序计数器(PC)保存了当前指令的地址。

8051单片机通过将PC指针输出地址，从存储器中读取指令。

读取的指令存储于指令寄存器(IR)中。

2.译码阶段：指令寄存器(IR)中的指令会被译码器解码，生成相应的控制信号和操作码。

控制信号会对单片机的内部功能模块进行控制，操作码则确定执行的操作类型。

3.执行阶段：根据指令的操作码，单片机执行相应的操作。

例如，如果操作码指示进行加法运算，则ALU会执行加法操作，并将结果保存在指定的寄存器或存储单元中。

4.访存阶段：在执行一些指令时，单片机需要从存储器中读取或写入数据。

在访存阶段，单片机会将需要访问的存储器地址输出，并根据控制信号读取或写入数据。

5.写回阶段：在一些指令执行结束后，单片机会将执行结果写回到寄存器或存储器中。

写回阶段会更新相应的寄存器或存储单元，以保存最新的结果。

8051系列单片机介绍
8051系列（单片机）内部结构可以分为（CPU）、存储器、并行口、串行口、（定时器）/计数器和中断逻辑这几部分，如图。

（处理器）
（微处理器）又称CPU，由运算器和（控制器）两大部分组成。

1.算术逻辑单元
它在控制器所发内部控制（信号）的控制下进行各种算术操作和逻辑操作。

MCS-51系列单片机的算术逻辑单元能完成带进位位加法、不带进位位加法、带进位位减法、加1、减1、逻辑与、逻辑或、逻辑异或、循环移位以及数据传送、程序转移等一般操作外，其特点是：在B（寄存器）配合下，能完成乘法与除法操作。

可进行多种内容交换操作。

能作比较判跳转操作。

有很强的位操作功能。

2.累加器
累加器A是最常用的专用寄存器。

进入ALU作算术操作和逻辑操作的操作数很多来自A，操作的结果也常送回A。

有时很多单操作数操作指令都是针对A的，例如指令INC A是执行A中内容自加1的操作，指令CLR A是执行将A内容清零的操作，指令RL A是执行使A各位内容依次循环向左移动一位的操作.
程序状态字
程序状态字PSW是一个8位寄存器，它包含了许多程序状态信息，其各位的含义见图1-2-2
PSW各位的含义如表1-2-1
（RS）1、RS0与工作寄存器组的关系如表1-2-2。

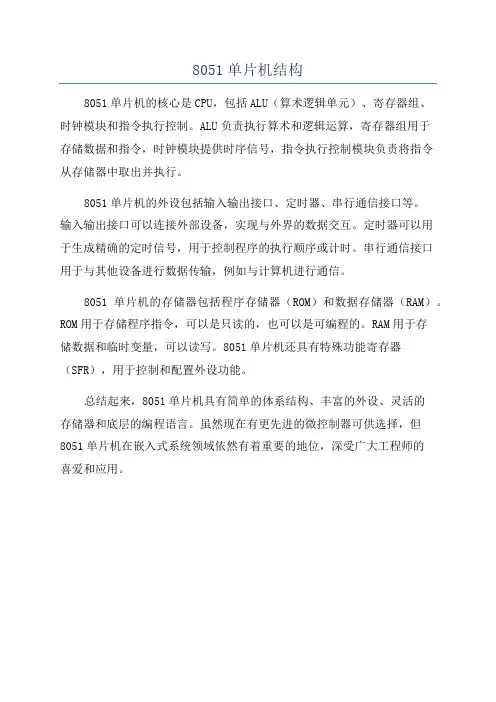

8051单片机结构
8051单片机的核心是CPU，包括ALU（算术逻辑单元）、寄存器组、
时钟模块和指令执行控制。

ALU负责执行算术和逻辑运算，寄存器组用于
存储数据和指令，时钟模块提供时序信号，指令执行控制模块负责将指令
从存储器中取出并执行。

8051单片机的外设包括输入输出接口、定时器、串行通信接口等。

输入输出接口可以连接外部设备，实现与外界的数据交互。

定时器可以用
于生成精确的定时信号，用于控制程序的执行顺序或计时。

串行通信接口
用于与其他设备进行数据传输，例如与计算机进行通信。

8051单片机的存储器包括程序存储器（ROM）和数据存储器（RAM）。

ROM用于存储程序指令，可以是只读的，也可以是可编程的。

RAM用于存
储数据和临时变量，可以读写。

8051单片机还具有特殊功能寄存器（SFR），用于控制和配置外设功能。

总结起来，8051单片机具有简单的体系结构、丰富的外设、灵活的
存储器和底层的编程语言。

虽然现在有更先进的微控制器可供选择，但8051单片机在嵌入式系统领域依然有着重要的地位，深受广大工程师的
喜爱和应用。

8051是MCS—51系列单片机的典型产品，我们以这一代表性的机型进行系统的讲解。

8051单片机包含中央处理器、程序存储器(ROM)、数据存储器（RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线，现在我们分别加以说明：·中央处理器：中央处理器(CPU）是整个单片机的核心部件，是8位数据宽度的处理器，能处理8位二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控制输入输出功能等操作.·数据存储器(RAM)：8051内部有128个8位用户数据存储单元和128个专用寄存器单元,它们是统一编址的,专用寄存器只能用于存放控制指令数据，用户只能访问，而不能用于存放用户数据,所以，用户能使用的的RAM只有128个，可存放读写的数据，运算的中间结果或用户定义的字型表。

·程序存储器（ROM)：8051共有4096个8位掩膜ROM，用于存放用户程序，原始数据或表格。

·定时/计数器（ROM)：8051有两个16位的可编程定时/计数器，以实现定时或计数产生中断用于控制程序转向。

·并行输入输出（I/O）口：8051共有4组8位I/O口（P0、P1、P2或P3)，用于对外部数据的传输。

·全双工串行口：8051内置一个全双工串行通信口，用于与其它设备间的串行数据传送,该串行口既可以用作异步通信收发器，也可以当同步移位器使用。

·中断系统：8051具备较完善的中断功能，有两个外中断、两个定时/计数器中断和一个串行中断，可满足不同的控制要求,并具有2级的优先级别选择。

·时钟电路：8051内置最高频率达12MHz的时钟电路，用于产生整个单片机运行的脉冲时序，但8051单片机需外置振荡电容.单片机的结构有两种类型,一种是程序存储器和数据存储器分开的形式，即哈佛（Harvard）结构，另一种是采用通用计算机广泛使用的程序存储器与数据存储器合二为一的结构，即普林斯顿（P rinceton)结构.INTEL的MCS-51系列单片机采用的是哈佛结构的形式，而后续产品16位的MC S—96系列单片机则采用普林斯顿结构.下图是MCS-51系列单片机的内部结构示意图。

8051单片机硬件结构
8051单片机是一款广泛应用于嵌入式系统设计中的微控制器。

它由英特尔公司于1980年推出，是目前应用最广泛的8位单片机之一、8051单片机的硬件结构包括中央处理器、存储器、输入/输出接口和定时器/计数器等模块。

1.中央处理器（CPU）：
8051单片机使用的是Harvard结构的CPU，包括一个8位的ALU（算术逻辑单元）、一个8位的累加器（Accumulator）和一个8位的程序计数器（PC）。

该CPU还包括4个通用寄存器（R0-R3）和1个存储器指针寄存器（DPTR）。

它还具有处理器状态字寄存器（PSW）和堆栈指针（SP），用于管理程序的执行状态和堆栈操作。

2.存储器：
3.输入/输出接口：
8051单片机提供了大量的输入/输出引脚，用于连接外部设备。

它支持多种输入/输出方式，包括双向I/O口、专用I/O口、串行口和中断端口等。

每个I/O口都可以配置为输入或输出，并且可以通过寄存器编程来控制。

4.定时器/计数器：
8051单片机内置了2个独立的定时器/计数器模块，用于生成精确的时间延迟和测量外部事件。

定时器模块可以配置为定时器或计数器，并具有可编程的预分频器和计数器。

它还可以通过中断机制触发中断请求，用于实现实时操作和时序控制。

5.中断控制器：
6.时钟源：
总之，8051单片机的硬件结构包括中央处理器、存储器、输入/输出接口、定时器/计数器、中断控制器和时钟源等模块。

这些硬件模块相互配合，实现了单片机的功能扩展和系统控制能力。

它广泛应用于各种嵌入式系统设计中，如家电控制、工业自动化、汽车电子等。

8051单片机的内部结构8051单片机是一种经典的嵌入式微控制器，被广泛应用于各种电子设备中。

它的内部结构非常精巧，由多个功能模块组成，每个模块都有独特的作用和功能。

首先，我们来看一下8051单片机的整体结构。

它由中央处理器单元（CPU）、存储器单元、输入输出（I/O）端口、定时器/计数器和串行通信接口等部分组成。

中央处理器单元是8051单片机的核心部分，负责执行指令、进行运算和控制整个系统的操作。

它包括一个8位的累加寄存器（ACC）、一个8位的程序计数器（PC）和一个8位的数据指针寄存器（DPTR）。

累加寄存器用于存储运算结果，程序计数器用于存储当前执行的指令地址，数据指针寄存器用于存储数据的地址。

存储器单元包括程序存储器和数据存储器。

程序存储器用于存储8051单片机的程序代码，数据存储器用于存储变量和数据。

8051单片机的程序存储器可以存储的程序代码有限，通常为4KB或8KB。

输入输出端口是8051单片机与外部设备进行数据交换的接口。

它包括4个8位的通用输入输出端口（P0、P1、P2和P3），它们可以通过寄存器的方式进行读写操作。

其中P0端口和P2端口还具有扩展功能，可以用来连接额外的外设。

定时器/计数器是8051单片机中非常重要的一个模块，用于生成精确的时间延迟和测量外部事件的时间。

8051单片机通常配备有两个定时器/计数器（Timer 0和Timer 1）。

它们可以设置为定时器模式或计数器模式，通过定时器中断可以实现各种时间相关的功能。

串行通信接口是8051单片机与外部设备进行串行通信的接口，通常用于与计算机或其他外设进行数据交换。

8051单片机通常配备有一个串行通信接口（UART）或两个串行通信接口（UART0和UART1），可以通过设置波特率、数据位数和停止位数等参数来配置通信方式。

除了上述核心模块外，8051单片机还包括中断系统、时钟和复位电路。

中断系统用于处理外部中断事件，可以提高系统的实时性和可靠性。

.1.8051单片机内部包含哪些主要逻辑部件？各自的功能是什么？答：8051单片机内部包含：1、中央处理器CPU：它是单片机内部的核心部件，决定了单片机的主要功能特性，由运算器和控制器两大部分组成2、存储器：8051单片机在系统结构上采用了哈佛型，将程序和数据分别存放在两个存储器内，一个称为程序存储器，另一个为数据存储器在物理结构上分程序存储器和数据存储器，有四个物理上相互独立的存储空间，即片内ROM和片外ROM,片内RAM和片外RAM3、定时器/计数器(T/C)：8051单片机内有两个16位的定时器/计数器，每个T/C既可以设置成计数方式，也可以设置成定时方式，并以其定时计数结果对计算机进行控制4、并行I/O口：8051有四个8位并行I/O接口(P0~P3),以实现数据的并行输入输出5、串行口：8051单片机有一个全双工的串行口，可实现单片机和单片机或其他设备间的串行通信6、中断控制系统：8051共有5个中断源，非为高级和低级两个级别它可以接收外部中断申请、定时器/计数器申请和串行口申请，常用于实时控制、故障自动处理、计算机与外设间传送数据及人机对话等8051单片机的存储器分哪几个空间？通过什么信号来区别不同空间的寻址？8051单片机的存储器分哪几个空间?通过什么信号来区别不同空间的寻址?答：有四个物理上相互独立的存储空间：片内ROM地址为0000H-0FFFH此时/EA=1；片外ROM地址为0000H-0FFFFH此时/EA=0片内数据存储器地址为00H-0FFH；片外数据存储器地址为0000H-0FFFFH；区分片内片外数据存储器通过指令MOV与MOVX变址寻址和相对寻址中偏移量的异同点编程实现BCD码减法，求7954H-4157H=3797H。

编程实现30H开始的20个单元数据传送到外部3000H。

中断允许寄存器IE各位的定义是什么？请写出允许定时器/计数器T/C1溢出中断的指令。

'.。
