电路中的数据采集与处理技术一、概述电路中的数据采集与处理技术在科技领域中具有重要的应用价值。
随着科技的不断发展和进步，各类电子设备都需要采集和处理数据，以便于进行各类分析和控制。
本文将介绍电路中的数据采集与处理技术的原理及应用。
二、数据采集技术1.模拟信号采集模拟信号采集是指将模拟信号转换为数字信号的过程。
常用的模拟信号采集技术包括采样和量化两个步骤。
采样是指按照一定频率对模拟信号进行取样，将连续的模拟信号转换为离散的样点；量化是指将取样后的数据转换为一定精度的数字信号。
模拟信号采集技术主要应用于传感器数据的采集、音频信号处理等领域。
2.数字信号采集数字信号采集是指直接采集已经被模数转换器（ADC）转换为数字信号的信号源。
数字信号采集的主要特点是信号在整个采集过程中一直保持为数字信号，无需经过模拟信号的转换。
数字信号采集技术广泛应用于通信系统、图像处理等领域。
三、数据处理技术1.滤波器滤波器是数据处理中常用的技术之一，其目的是去除信号中的噪声或不需要的频段，并保留主要的信息。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器等。
滤波器的设计和选择要根据具体需求和信号特性进行。
2.信号调理信号调理是指对数据进行预处理，以减小采集误差和增强数据质量。
常见的信号调理技术包括放大、去偏、增益控制等。
信号调理的目的是保证采集到的数据准确可靠，为后续的分析和处理提供可靠的基础。
3.数据压缩和编码数据压缩和编码是在数据存储和传输中常用的技术。
通过压缩和编码，可以减小数据的存储空间和传输带宽，提高效率。
常见的数据压缩和编码算法包括哈夫曼编码、等比例编码等。
四、应用案例1.物联网领域在物联网领域中，大量传感器需要采集环境数据，如温度、湿度、光照等。
数据采集与处理技术能够帮助物联网设备将传感器采集的数据经过处理后进行分析和控制，实现自动化和智能化。
2.医疗仪器在医疗仪器中，数据采集与处理技术能够帮助医生获取患者的生理参数、病情信息等数据，为医生提供可靠的数据支持，辅助医疗诊断和治疗。

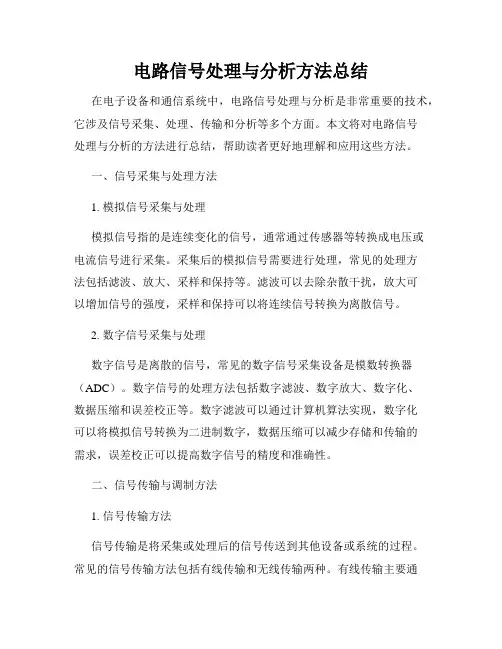

电路信号处理与分析方法总结在电子设备和通信系统中，电路信号处理与分析是非常重要的技术，它涉及信号采集、处理、传输和分析等多个方面。
本文将对电路信号处理与分析的方法进行总结，帮助读者更好地理解和应用这些方法。
一、信号采集与处理方法1. 模拟信号采集与处理模拟信号指的是连续变化的信号，通常通过传感器等转换成电压或电流信号进行采集。
采集后的模拟信号需要进行处理，常见的处理方法包括滤波、放大、采样和保持等。
滤波可以去除杂散干扰，放大可以增加信号的强度，采样和保持可以将连续信号转换为离散信号。
2. 数字信号采集与处理数字信号是离散的信号，常见的数字信号采集设备是模数转换器（ADC）。
数字信号的处理方法包括数字滤波、数字放大、数字化、数据压缩和误差校正等。
数字滤波可以通过计算机算法实现，数字化可以将模拟信号转换为二进制数字，数据压缩可以减少存储和传输的需求，误差校正可以提高数字信号的精度和准确性。
二、信号传输与调制方法1. 信号传输方法信号传输是将采集或处理后的信号传送到其他设备或系统的过程。
常见的信号传输方法包括有线传输和无线传输两种。
有线传输主要通过电缆、光纤等介质进行信号传输，无线传输则利用无线电波或红外线等无线介质进行信号传输。
2. 信号调制方法信号调制是将原始信号按照一定规则转换为适合传输的信号的过程。
常见的信号调制方法有调幅（AM）、调频（FM）和调相（PM）等。
调幅是通过改变信号的振幅来实现信号调制，调频是通过改变信号的频率来实现信号调制，调相是通过改变信号的相位来实现信号调制。
三、信号分析与识别方法1. 时域与频域分析时域分析是将信号在时间轴上进行分析，常见的时域分析方法有时间序列分析和自相关函数分析等。
频域分析是将信号在频率域上进行分析，常见的频域分析方法有傅里叶变换和功率谱分析等。
时域和频域分析可以对信号的幅值、频率和相位等特性进行全面的分析和描述。
2. 数据挖掘与模式识别数据挖掘是通过对大量数据进行分析和挖掘来发现隐藏在数据中的有价值的信息。

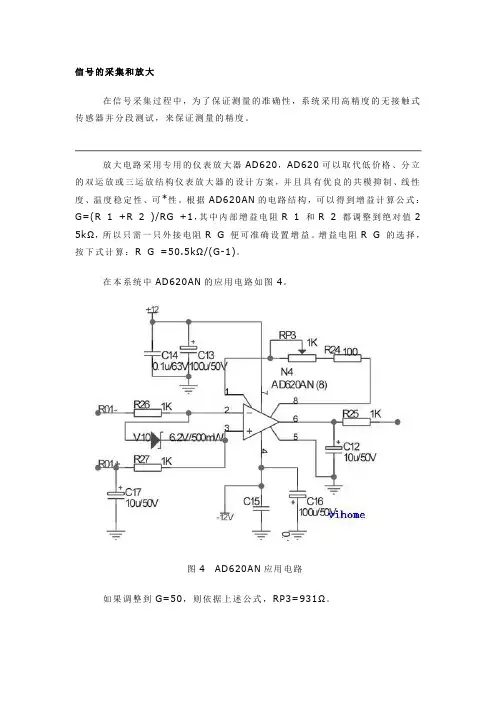

信号的采集和放大在信号采集过程中，为了保证测量的准确性，系统采用高精度的无接触式传感器并分段测试，来保证测量的精度。
放大电路采用专用的仪表放大器AD620，AD620可以取代低价格、分立的双运放或三运放结构仪表放大器的设计方案，并且具有优良的共模抑制、线性度、温度稳定性、可*性。
根据AD620AN的电路结构，可以得到增益计算公式：G=(R 1 +R 2 )/RG +1，其中内部增益电阻R 1 和R 2 都调整到绝对值2 5kΩ，所以只需一只外接电阻R G 便可准确设置增益。
增益电阻R G 的选择，按下式计算：R G =50.5kΩ/(G-1)。
在本系统中AD620AN的应用电路如图4。
图4 AD620AN应用电路如果调整到G=50，则依据上述公式，RP3=931Ω。
在本系统中，AD620AN用来对系统的电流信号进行放大，系统通过采样电阻把采样过来的信号接入到放大器的输入端，经过放大以后给系统的其它部分进行处理。
信号的线性隔离由于电子负载接在电源模块的输出端进行工作，因此各路电子负载相互之间应该进行隔离，并与公共回路进行隔离。
本系统采用HCPL4562隔离放大器，它可以对模拟信号提供宽范围的光电隔离，它通过一个高速的检波器使器件具有良好的线性度和低频偏。
图5是电子负载中电流信号隔离电路中的HCPL456 2的工作电路。
图5 电子负载中电流信号隔离电路根据器件的工作原理，信号从隔离放大器2引脚输入后，从放大器的基极输出端引出电流，经过电阻转化为电压信号后送入下一级放大器。
图5中光电隔离器的输入端接入射随器，输出端接一个放大倍数为100的运算放大器，通过调节电位器RP8（也就是调节隔离器的输入端电流）可以使输出电压完全跟踪输入电压的变化。
非线性误差的自动校正在整个系统的测试过程中，虽然在信号的测量和放大部分采取了比较好的测量方式，在信号的传输隔离中也尽量减少非线性的误差，但是经过整个系统的传输、放大、隔离、A/D转换，非线性的误差仍不可避免，为了满足系统的精度要求，需要采取自动校正措施。
