FPGA 开发板用户手册

  • 格式：pdf
  • 大小：543.46 KB
  • 文档页数：6

FPGA_Cyclone_II_EP2C5/EP2C8 核心板FPGA_Cyclone_II_EP2C5/EP2C8 核心板特点：1. 系用双层PCB设计，高密度走线。

电源和时钟设计完善，性能稳定可靠、结构美观。

支持FPGA开发，提供引脚信息，预留PLL资源，支持扩展设计；2. 该核心板配置有Flash和SDRAM，是一块独立的SOPC最小系统板，支持SOPC开发，支持基于Nios II 软核处理器和多内核的开发；3. 核心板适合于产品原型的快速开发、学生参加各种电子设计大赛、学习FPGA和SOPC设计技术等，亦可用于系统设计前期快速评估设计方案；4. 例程采用了模块化设计的方案，简单明了，容易上手。

例程中的各个功能模块可在以后的项目开发中直接使用，可加快项目的系统搭建速度，实用性强；5. FPGA的所有I/O口全部引出，均可用于扩展。

6. 性价比高。

针对学生用户定价，让更多的学生加入FPGA学习的行列。

FPGA_Cyclone_II_EP2C5/EP2C8 核心板配置：1. FPGA芯片：EP2C5Q208C8 / EP2C8Q208C8EP2C5Q208C8：含4,608 Les；119,808 RAM bits；2 个PLL；13 Multipliers；143个 I/O口EP2C8Q208C8：含8,256 Les；165,888 RAM bits；2 个PLL；18 Multipliers；139个 I/O口2. 配置芯片：EPCS1 / EPCS4 FPGA串行配置芯片含1 M bit Flash / 4 M bit FlashEP2C5Q208C8：配置EPCS1EP2C8Q208C8：配置EPCS43. FLASH：AM29LV160DB 16M bit（2 M×8 Bit/1 M×16 Bit）4. SRAM ：IS61LV25616 256K×16 Bit5. I2C存储器电路：24LC16B 16K bit（8 Blocks×256×8 Bit）6. SPI存储器电路：93LC46B 1K bit（64×16 Bit）7. 有源晶振：50 MHz8. 电源芯片：LM1117-3.3V、LM1117-1.5V9. 调试接口：AS、JTAG调试接口10.核心板尺寸：100mm×79mm套件包括：1. 一块已测试好的 FPGA_Cyclone_II_EP2C5/EP2C8 核心板2. 配套光盘一张（模块例程，PDF格式原理图，相关技术文档，数据手册）说明：FPGA_Cyclone_II_EP2C5核心板和FPGA_Cyclone_II_EP2C8核心板为主控芯片和配置芯片不同，其余部分完全一致。

Periphery_For_FPGA外设板Periphery_For_FPGA外设板特点：1. 该外设板是基于FPGA的硬件描述语言和软内核嵌入式系统的SOPC开发平台。

系统采用双层PCB设计，电源和时钟设计完善，性能稳定可靠、结构紧凑美观。

板载资源、周边接口较多，可扩展性强。

伴上器件调试方便，配置容易，方便学习者快速入门与提高。

2. 设计独特，既适合学生学习使用，也适合于实际项目设计中快速搭建系统原型以验证设计方案。

多种核心板可供选择（EP1C3型/ EP1C6型/ EP1C12型/ EP2C5型/ EP2C8型）；3. 扩展灵活。

市售FPGA学习板多将FPGA与外设实验电路集成一体，虽然预留了一些FPGA的I/O供扩展，但预留的I/O个数有限，当用户学习到一定程度并初步具备自主设计能力的时候，这样的学习板不能较好满足进一步的设计要求。

Periphery_For_FPGA外设板采用FPGA核心板和外设实验板相分离的结构，核心板是个最小系统，其所有的I/O都以插针的方式引出。

以便用户将核心板插到自主设计的实验板上，做进一步的学习。

Periphery_For_FPGA外设板配置：1. 8位数码管：两个7段4位数码管组成一个7段8位数码管，用VHDL编程实现动态显示；2. 8个LED：实现流水灯式的显示；3. 4×4键盘：充分利用FPGA的资源，实现键盘的最优化配置，有效利用IO资源；4. 6个拨动按键：提供给用户更多的开关，进行一些模式选择；5. 音乐演奏：提供的例程中演奏曲目为梁祝；6. RS232串口：用于与计算机的数据通讯。

可将上位机下传的数据返回进行验证，并在LCD1602液晶上显示所传的数据；7. PS/2键盘接口：标准键盘接口，可编程实现在LCD1602上显示键盘扫描码；8. 4096色VGA接口：用FPGA实现VGA接口协议。

例程中提供显示色条的程序，可参考一些设计文档，实现文字、图形等显示。

其中由电阻网络实现4096色VGA的D/A，可有效降低产品的成本；9. 红外信号接收/发射：红外接收采用一体化接收头HS0038 。

利用VDHL语言编程实现红外异步通讯，针对于美的空调遥控器R51F解码，可在LCD1602液晶上显示其编码；10. 数字温度传感器：DS18B20，可以在 -55 ～ +125度内将温度直接转换为数字信号，精度可达0.125度。

采用VHDL语言编程，实现单总线通讯操作。

是温度采集的很好选择，在许多产品中可作为过温保护的传感器等；11. LCD1602液晶接口：可以显示英文字符和自定义字符，操作方便。

LCD1602液晶为外设板标配；12. LCD12864液晶接口；13. 直流和步进电机接口；14. 尺寸：156mm×100mm。

Periphery_For_FPGA外设板包括：1. 一块已测试好的 Periphery_For_FPGA 外设板；2. 一个标准的16×2液晶模块；3. 一根USB连接线；4. 一根串口连接线；5. 配套光盘一张（PDF格式原理图，相关技术文档，数据手册）。

测试步骤：1.电源开关：按下为USB供电，弹开为J1接口供电，均为5V输入。

2.LCD1602：显示内容如下表B2BFD0 702A 4Datum：1234 FPGA说明如下红外遥控器编码（6位HEX） PS/2键值 FF 4×4键盘键值SPI或I2C操作时输入的数值（4位HEX）“FPGA”字样3.4×4键盘：每按键一下都会在LCD1602液晶上相应位置显示其数值。

范围：0到F。

4.PS/2：每按键一下都会在LCD1602液晶上相应位置显示其数值。

如：“0”键显示70，“+”键显示79，空格键显示29。

5.串口：默认波特率为9600，RS232串口有数据输入时，返回源码。

6.8个LED流水灯：始终进行流水灯显示。

7.8个数码管：显示内容如下表29 12 3456说明如下温度值 I2C存储器读回的数值SPI存储器读回的数值其中“温度值”后的两点‘：’一直闪动8.蜂鸣器：（1） 将SW6置为 '1' ，音乐打开；将SW6置为 '0' ，音乐关闭；（2） 将SW1置为 '1' ，有按键、PS/2、串口或红外接收操纵时候，蜂鸣器都会鸣叫一声；将SW1置为 '0' ，以上情况不会出现；9.VGA：显示彩色竖条，并不停地变化。

10.SPI存储器（93LC46B）：SPI：将SW4和SW5置为 '0' ，输入数据；将SW5置为 '1' ，可对其进行操作。

KEY1: ERASE （擦除指定地址的内容）KEY2: ERAL （擦除整个芯片的内容）KEY3: EWDS （写无效）KEY4: EWEN （写使能）KEY5: READ （读取指定地址的内容）KEY6: WRITE （向指定地址写入数据）其他按键为显示SPI控制器内读回的数据。

操作例子如下：（1） 将SW4和SW5置为 '0' ，用4×4键盘键入“3456”（在LCD1602相应位置显示键入的内容）；（2） 然后将SW5置为 '1' ；（3） 按下键KEY4，使能写操作；（4） 按下键KEY6，则“3456”便写入了SPI存储器93LC46B；（5） 按下键KEY5，将SPI存储器的内容读回SPI控制器；（6） 最后按下键KEY9（实际上可以是除了KEY1到KEY6以外的按键），即可在数码管的低四位显示从SPI存储器读回的数值“3456”。

11.I2C存储器（24LC16B）：I2C：将SW4和SW5置为 '0' ，输入数据；将SW4置为 '1' ，可对其进行操作。

KEY1: ERASE （擦除指定地址的内容）KEY5: READ （读取指定地址的内容）KEY6: WRITE （向指定地址写入数据）其他按键为显示I2C控制器内读回的数据。

操作例子如下：（1） 将SW4和SW5置为 '0' ，用4×4键盘键入“3412”（在LCD1602相应位置显示键入的内容）；（2） 然后将SW4置为 '1' ；（3） 按下键KEY6，则后两位“12”便写入了I2C存储器24LC16B；（4） 按下键KEY5，将I2C存储器24LC16B的内容读回I2C控制器；（5） 最后按下键KEY9（实际上可以是除KEY1、KEY5和KEY6以外的按键），即可在数码管的相应位置显示从I2C存储器读回的数值“12”。

注意事项：1.Quartus II 是一个英文软件，不支持中文路径。

安装源文件的路径不能有中文的，安装到的目的地路径更不能有中文，否则安装不成功，或安装后Quartus II 不能正常使用。

要学习SOPC 的更要注意的是，安装到的目的地路径中连空格都不能有，即所有的文件夹名称必须是英文，且没有空格！2.FPGA 的I/O 是3.3V 供电的，它的I/O 引脚只能承受3.3V 的电压，在进行I/O扩展实验的时候请注意I/O电平的匹配。

3.核心板不要经常在外设板上插拔！4.如果核心板是EP2C5Q208或者EP2C8Q208，操作I2C存储器24LC16B和SPI存储器93LC46B时，请将J7和J8的短路块插上。

5.系统上电前请将SW4和SW5都置为 '0' 。

如有疑问可到论坛发贴： /bbs。

合集下载

FPGA开发板说明

FPGA开发板说明

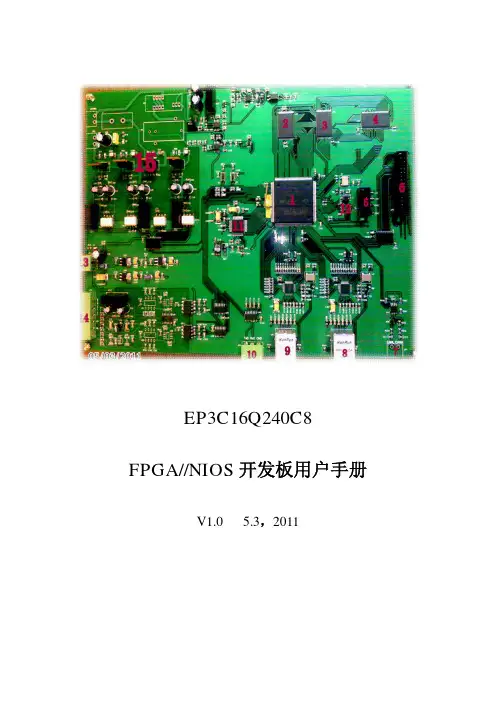

EP3C16Q240C8 FPGA//NIOS开发板用户手册V1.0 5.3，2011目录一、简介 (3)二、开发板照片及资源描述 (3)2.1 EP3C16Q240C8芯片资源描述 (3)2.2 照片及引脚分配 (4)2.3 功能描述 (6)2.4 硬件电路详解 (7)1.EP3C16 FPGA各个bank (7)2.存储器FLASH电路 (8)3.存储器SDRAM电路 (9)4.存储地SRAM电路 (10)5.配置部分电路 (11)6.时钟及复位部分电路 (11)7.电源部分电路 (12)8.AD采样部分电路 (13)9.双极性电机驱动电路 (13)10.以太网部分驱动电路 (14)11.Can通讯部分驱动电路 (15)12.串口通讯部分驱动电路 (15)13.编码计数部分电路 (15)14.其它部分电路 (16)三、使用注意事项 (16)3.1 电源 (16)3.2 JTAG拔插方法 (16)3.3 软件说明 (17)3.4 引脚配置 (17)四、开发板关键模块测试注意事项 (17)4.1 JTAG测试 (17)4.2 EPCS测试 (17)4.3 存储器SDRAM测试 (17)4.4 存储器SRAM测试 (18)4.5 存储器FLASH测试 (18)一、简介EP3C16Q240C8-FPGA开发板采用Altera公司推出的CYCLONE3系列芯片EP3C16Q240C8芯片作为核心处理器进行设计，本开发板是目前市场上高端的FPGA/NIOS系列开发板，资源较多，用户可用IO数量也比较多，是3代的最新产品，比较适合做研究用。
