无甲醛型拔白喷墨印花墨水的制备及应用
- 格式：doc
- 大小：12.69 KB
- 文档页数：2
下载文档原格式
合集下载
无甲醛型拔白喷墨印花墨水的制备及应用

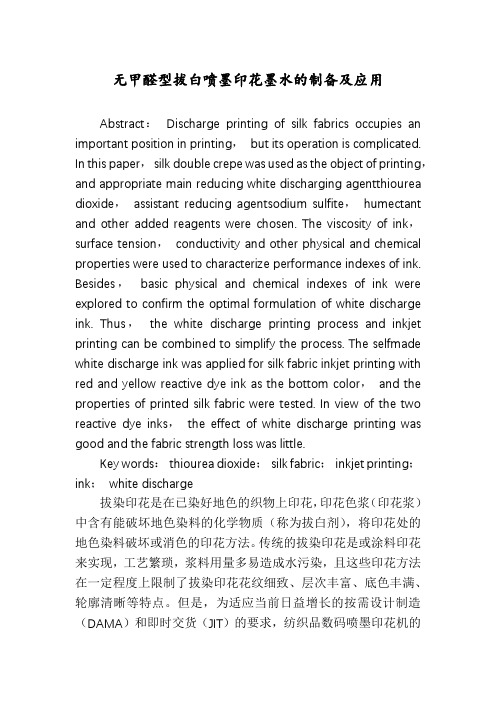

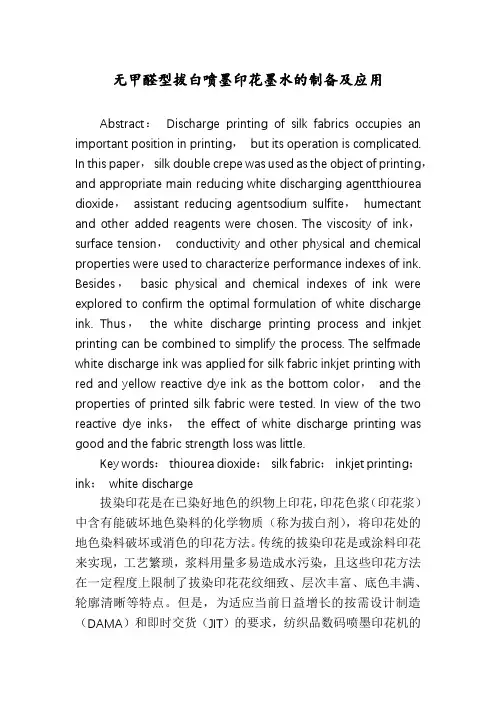

无甲醛型拔白喷墨印花墨水的制备及应用Abstract：Discharge printing of silk fabrics occupies an important position in printing，but its operation is complicated. In this paper，silk double crepe was used as the object of printing，and appropriate main reducing white discharging agentthiourea dioxide，assistant reducing agentsodium sulfite，humectant and other added reagents were chosen. The viscosity of ink，surface tension，conductivity and other physical and chemical properties were used to characterize performance indexes of ink. Besides，basic physical and chemical indexes of ink were explored to confirm the optimal formulation of white discharge ink. Thus，the white discharge printing process and inkjet printing can be combined to simplify the process. The selfmade white discharge ink was applied for silk fabric inkjet printing with red and yellow reactive dye ink as the bottom color，and the properties of printed silk fabric were tested. In view of the two reactive dye inks，the effect of white discharge printing was good and the fabric strength loss was little.Key words：thiourea dioxide；silk fabric；inkjet printing；ink；white discharge拔染印花是在已染好地色的织物上印花，印花色浆（印花浆）中含有能破坏地色染料的化学物质（称为拔白剂），将印花处的地色染料破坏或消色的印花方法。

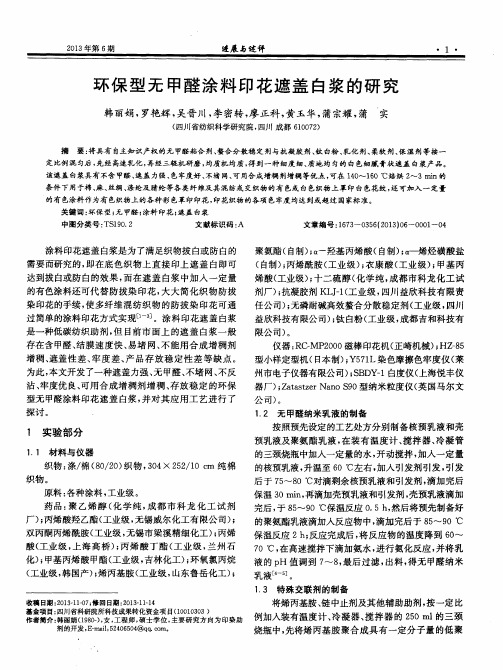

环保型无甲醛涂料印花遮盖白浆的研究
探讨 。
仪器 ： Ｒ Ｃ ＿ ＭＰ ２ Ｏ Ｏ ０ 磁棒印花机（ 正崎机械） ； ＨＺ － ８ ５ 型小样定型机（ 日 本制） ； Ｙ ５ ７ １ Ｌ染色摩擦色牢度仪 （ 莱 州市电子仪器有限公司） ； Ｓ Ｂ Ｄ Ｙ － １白度仪 （ 上海悦丰仪
器厂） ； Ｚ ａ ｔ ａ ｓ ｔ ｚ ｅ ｒ Ｎａ ｎ ｏ￥ ９ ０型 纳米 粒度 仪 （ 英 国马 尔文
的聚氨酯乳液滴加入反应物 中， 滴加完后于 ８ ５ ￣９ ０℃ 保温反应 ２ ｈ ； 反应完成后 ， 将反应物的温度降到 ６ Ｏ ～ ７ Ｏ℃， 在高速搅拌下滴加氨水 ， 进行氨化反应 ， 并将乳 液的 ｐ Ｈ值调到 ７ ～８ ， 最后过滤 ， 出料， 得无 甲醛纳米
乳 液 一 引。
１ ． ３ 特 殊交 联剂 的制 备
收稿 日期 ： ２ ０ １ ３ － １ １ － ０ ７ ； 修 回日期 ： ２ ０ １ ３ － １ １ － １ ４ 基金项 目： 四川省科研院所科技成果转化资金项 目（ １ ０ ０ １ ０ ３ ０ ３）
作者简介 ： 韩丽娟 （ １ ９ ８ ０ 一 ） ， 女， 工程师 ， 硕 士学位 ， 主要研 究方 向为 印染助
存在含甲醛、 结膜 速度快 、 易堵 网、 不能用合成增稠剂 增稠 、 遮盖性差 、 牢度差 、 产 品存 放稳定性 差等 缺点。 为此 ， 本文开发了一种遮盖力强 、 无 甲醛、 不堵 网、 不反
沾、 牢度优良、 可用合成 增稠剂增 稠、 存放稳定 的环保 型无 甲醛 涂料 印花 遮 盖 白浆 ， 并 对 其 应 用 工 艺 进 行 了
关键词 ： 环保 型 ； 无 甲醛 ； 涂料 印花 ； 遮盖 白浆 中图分类号 ： ＴＳ １ ９ ０ ． ２ 文献标识码 ： Ａ 文章编号 ： １ ６ ７ ３ －０ ３ ５ ６ （ ２ ０ １ ３ ） ０ ６ －０ ０ ０ １ －０ ４
仪器 ： Ｒ Ｃ ＿ ＭＰ ２ Ｏ Ｏ ０ 磁棒印花机（ 正崎机械） ； ＨＺ － ８ ５ 型小样定型机（ 日 本制） ； Ｙ ５ ７ １ Ｌ染色摩擦色牢度仪 （ 莱 州市电子仪器有限公司） ； Ｓ Ｂ Ｄ Ｙ － １白度仪 （ 上海悦丰仪
器厂） ； Ｚ ａ ｔ ａ ｓ ｔ ｚ ｅ ｒ Ｎａ ｎ ｏ￥ ９ ０型 纳米 粒度 仪 （ 英 国马 尔文
的聚氨酯乳液滴加入反应物 中， 滴加完后于 ８ ５ ￣９ ０℃ 保温反应 ２ ｈ ； 反应完成后 ， 将反应物的温度降到 ６ Ｏ ～ ７ Ｏ℃， 在高速搅拌下滴加氨水 ， 进行氨化反应 ， 并将乳 液的 ｐ Ｈ值调到 ７ ～８ ， 最后过滤 ， 出料， 得无 甲醛纳米
乳 液 一 引。
１ ． ３ 特 殊交 联剂 的制 备
收稿 日期 ： ２ ０ １ ３ － １ １ － ０ ７ ； 修 回日期 ： ２ ０ １ ３ － １ １ － １ ４ 基金项 目： 四川省科研院所科技成果转化资金项 目（ １ ０ ０ １ ０ ３ ０ ３）
作者简介 ： 韩丽娟 （ １ ９ ８ ０ 一 ） ， 女， 工程师 ， 硕 士学位 ， 主要研 究方 向为 印染助
存在含甲醛、 结膜 速度快 、 易堵 网、 不能用合成增稠剂 增稠 、 遮盖性差 、 牢度差 、 产 品存 放稳定性 差等 缺点。 为此 ， 本文开发了一种遮盖力强 、 无 甲醛、 不堵 网、 不反
沾、 牢度优良、 可用合成 增稠剂增 稠、 存放稳定 的环保 型无 甲醛 涂料 印花 遮 盖 白浆 ， 并 对 其 应 用 工 艺 进 行 了
关键词 ： 环保 型 ； 无 甲醛 ； 涂料 印花 ； 遮盖 白浆 中图分类号 ： ＴＳ １ ９ ０ ． ２ 文献标识码 ： Ａ 文章编号 ： １ ６ ７ ３ －０ ３ ５ ６ （ ２ ０ １ ３ ） ０ ６ －０ ０ ０ １ －０ ４
白色功能墨水的开发与在陶瓷薄板的应用

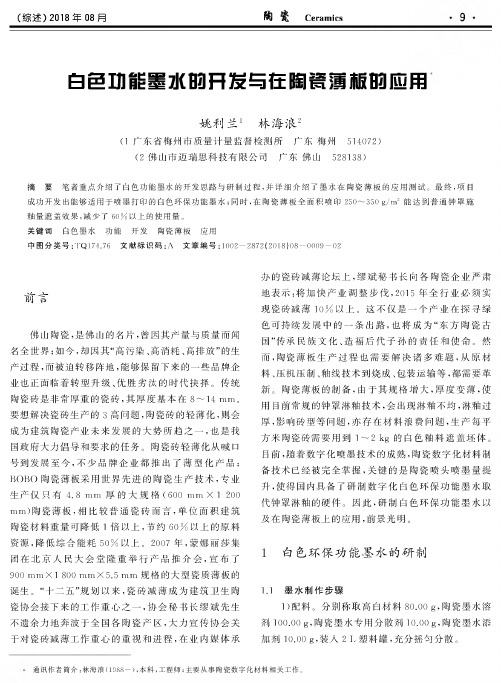

(综述）2018年08月陶瓷Ceramics白岜功能墨水的开发与茌陶瓷薄腼的应用姚利兰1林海浪2(广东省梅州市质量计量监督检测所广东梅州514072)(佛山市迈瑞思科技有限公司广东佛山528138)摘要笔者重点介绍了白色功能墨水的开发思路与研制过程，并详细介绍了墨水在陶瓷薄板的应用测试。
最终，项目 成功开发出能够适用于喷墨打印的白色环保功能墨水；同时，在陶瓷薄板全面积喷印250〜350 g/m2能达到普通钟罩施釉量遮盖效果，减少了60%以上的使用量。
关键词白色墨水功能开发陶瓷薄板应用中图分类号：T Q174.76文献标识码：A文章编号：1002—2872(2018)08 — 0009 — 02前言佛山陶瓷，是佛山的名片，曾因其产量与质量而闻名全世界；如今，却因其“高污染、高消耗、高排放”的生 产过程，而被迫转移阵地，能够保留下来的一些品牌企业也正面临着转型升级、优胜劣汰的时代抉择。
传统 陶瓷砖是非常厚重的瓷砖，其厚度基本在8〜14 m m。
要想解决瓷砖生产的3高问题，陶瓷砖的轻薄化，则会 成为建筑陶瓷产业未来发展的大势所趋之一，也是我国政府大力倡导和要求的任务。
陶瓷砖轻薄化从喊口号到发展至今，不少品牌企业都推出了薄型化产品；B O B O陶瓷薄板采用世界先进的陶瓷生产技术，专业 生产仅只有4.8m m厚的大规格（600 m m X1200 m m)陶瓷薄板，相比较普通瓷砖而言，单位面积建筑陶瓷材料重量可降低1倍以上，节约60%以上的原料资源，降低综合能耗50%以上。
2007年，蒙娜丽莎集团在北京人民大会堂隆重举行产品推介会，宣布了900 m m X1 800 m m X5.5m m规格的大型瓷质薄板的诞生。
“十二五”规划以来，瓷砖减薄成为建筑卫生陶瓷协会接下来的工作重心之一，协会秘书长缪斌先生不遗余力地奔波于全国各陶瓷产区，大力宣传协会关于对瓷砖减薄工作重心的重视和进程，在业内媒体承办的瓷砖减薄论坛上，缪斌秘书长向各陶瓷企业严肃地表示：将加快产业调整步伐，201 5年全行业必须实现瓷砖减薄10%以上。
一种皮革数码喷墨印花颜料型墨水的制备方法[发明专利]
![一种皮革数码喷墨印花颜料型墨水的制备方法[发明专利]](https://img.taocdn.com/s1/m/e64b33d10b4c2e3f5627633e.png)

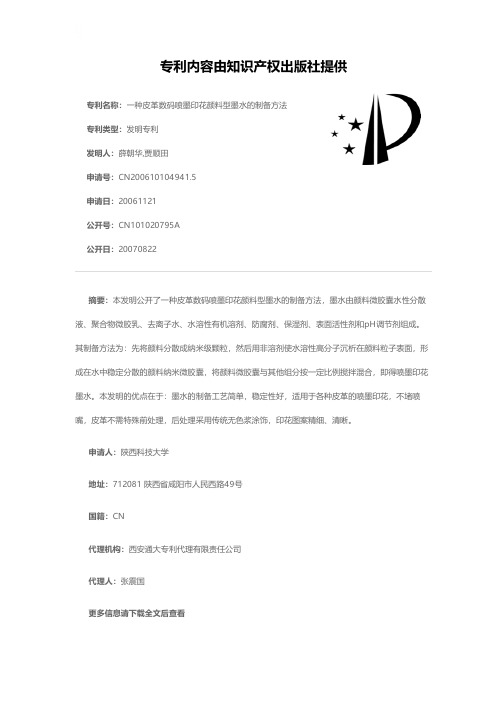

专利名称：一种皮革数码喷墨印花颜料型墨水的制备方法专利类型：发明专利
发明人：薛朝华,贾顺田
申请号：CN200610104941.5
申请日：20061121
公开号：CN101020795A
公开日：
20070822
专利内容由知识产权出版社提供
摘要：本发明公开了一种皮革数码喷墨印花颜料型墨水的制备方法，墨水由颜料微胶囊水性分散液、聚合物微胶乳、去离子水、水溶性有机溶剂、防腐剂、保湿剂、表面活性剂和pH调节剂组成。
其制备方法为：先将颜料分散成纳米级颗粒，然后用非溶剂使水溶性高分子沉析在颜料粒子表面，形成在水中稳定分散的颜料纳米微胶囊，将颜料微胶囊与其他组分按一定比例搅拌混合，即得喷墨印花墨水。
本发明的优点在于：墨水的制备工艺简单，稳定性好，适用于各种皮革的喷墨印花，不堵喷嘴，皮革不需特殊前处理，后处理采用传统无色浆涂饰，印花图案精细、清晰。
申请人：陕西科技大学
地址：712081 陕西省咸阳市人民西路49号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：张震国
更多信息请下载全文后查看。
无甲醛环保拔染印花

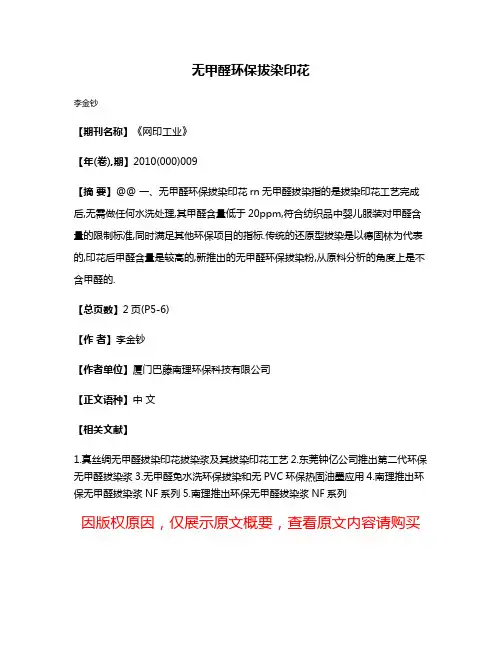

无甲醛环保拔染印花
李金钞
【期刊名称】《网印工业》
【年(卷),期】2010(000)009
【摘要】@@ 一、无甲醛环保拔染印花rn无甲醛拔染指的是拔染印花工艺完成后,无需做任何水洗处理,其甲醛含量低于20ppm,符合纺织品中婴儿服装对甲醛含量的限制标准,同时满足其他环保项目的指标.传统的还原型拔染是以德固林为代表的,印花后甲醛含量是较高的,新推出的无甲醛环保拔染粉,从原料分析的角度上是不含甲醛的.
【总页数】2页(P5-6)
【作者】李金钞
【作者单位】厦门巴藤南理环保科技有限公司
【正文语种】中文
【相关文献】
1.真丝绸无甲醛拔染印花拔染浆及其拔染印花工艺
2.东莞钟亿公司推出第二代环保无甲醛拔染浆
3.无甲醛免水洗环保拔染和无PVC环保热固油墨应用
4.南理推出环保无甲醛拔染浆NF系列
5.南理推出环保无甲醛拔染浆NF系列
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无甲醛型拔白喷墨印花墨水的制备及应用
数码喷墨印花技术具备低污染、低能耗、工艺简单、速度快和可柔性化生产的特点,近年来发展迅速,并且被认为是未来最具发展潜力的纺织品印花新技术。
而拔染印花织物花纹细致、层次丰富、底色丰满,其印花图案呈现出的印花优点是直接印花无法替代的,能够增加织物的附加值。
但是传统的筛网拔染印花操作工艺复杂,对技术要求高,所以拔染印花并未
得到良好的发展。
本文将数码印花技术与拔染印花技术结合,开发适合数码印花用的拔白墨水,期望可以将复杂的拔染印花工艺通过简便的数码印花方法来实现。
首先,探讨了新型无甲醛还原拔白剂二氧化硫脲的还原性能。
通过研究二氧化硫脲的浓度、p H、温度对还原电位的影响,以及二氧化硫脲分别与不同质量分数的无水亚硫酸钠和焦亚硫酸钠混合时的电位变化,并将二氧化硫脲与常用还原拔白剂保险粉、雕白块和德古林的还原性能进行对比。
结果得出:二氧化硫脲在浓度2.3%,p H为8-9,温度80℃左右的溶液中有较高的还原电位,能够作为用于拔白印花的还原拔白剂。
接着,针对水性墨水,选择二氧化硫脲为主还原拔白剂,以墨水的黏度、表面张力和电导率等物理性能为测试指标优化得出墨水各组分添加量:二氧化硫脲2.3%,无水亚硫酸钠0.8%,乙二
醇8%-10%,二甘醇8%-10%,丙三醇4%-5%,异丙醇1%-2%,聚乙二醇200 3%-5%,聚
乙二醇10000 3.5%-4.5%,OP-10乳化剂0.12%,有机硅消泡剂0.2%。
对以优化所得墨水配方制备的拔白墨水进行温度影响测试,得出温度变化对墨水表面张力基本无影响,而墨水粘度会随温度增加而稍微减小,但仍能满足喷
墨印花打印的要求。
实验还得出制备的拔白墨水在p H为3-4并且低温0℃-3℃条件下放置3个月的时间,其物化性能以及还原性基本能保持稳定,而喷墨打印
机打印时需要墨水p H为7-9,因此所配拔白墨水需要在使用时再调节p H。
另外,实验从墨水的打印流畅性、墨滴成形和状态、墨水的拔白效果说明了配制的拔白墨水有良好的打印性能。
最后,针对已研制出的数码喷墨用拔白墨水,对丝织物拔白喷墨印花前后处理工艺进行研究,结果得出:采用质量分数2.8%的CMC,2%的碳酸氢钠,质量分数为5%的甘油与三甘醇混合吸湿剂,其中混合配比为甘油/三甘醇为3/1的前处理工艺配方对拔白喷墨印花用蚕丝进行前处理,并且在汽蒸温度100℃的饱和汽蒸模式下汽蒸6min所得拔白喷墨印花丝织物拔白效果良好,而且轮廓清晰度和线条均匀度较好。
对比筛网拔白印花工艺,其中筛网拔白印花拔白浆中二氧化硫脲质量分数与配置墨水所用二氧化硫脲质量分数相同,若获得与筛网印花相当的白度,喷墨印花所需拔白剂及其他助剂的量更少。
选取几种偶氮型活性染料染地色并对其进行拔白喷墨印花,均能获得良好的拔白效果。
