梁上开洞构造与计算

梁上开洞加固方案在建筑结构设计中，梁是起承载作用的重要构件之一。

而在一些旧建筑的翻新改造中，由于年代较久远，结构稳定性比较差，就需要采取一些方法进行梁上开洞加固。

本文将介绍一些常见的梁上开洞加固方案。

方法一：增加钢筋或钢板增加钢筋或钢板是一种常见的梁上开洞加固方案。

具体操作步骤为：首先根据洞口大小确定所需钢筋或钢板的数量和规格，然后在梁的上、下表面分别打孔，将钢筋或钢板穿过钢筋或钢板并通过孔洞固定在梁上。

此方法可以加强梁的承载能力，提高结构的稳定性。

方法二：增加混凝土增加混凝土是另一种常见的梁上开洞加固方案。

具体操作步骤为：首先在梁洞口的上下表面分别用水泥砂浆预留出钢筋的位置，然后将钢筋插入孔洞内，用托板等工具将其定位。

接着，在孔洞内部填充混凝土并进行充分压实，最后养护一段时间，等待混凝土充分凝固。

此方法可以增强梁的强度和稳定性，从而达到加固梁的目的。

方法三：采用悬挂式支撑采用悬挂式支撑是一种非常适用于大跨度梁的加固方案。

此方法将梁上开口处的支撑点向两侧延伸，形成悬挂式支撑，从而使得梁的承载能力更大，稳定性更高。

具体实施时，首先在洞口两侧的梁上末端安装较长的钢板，然后在钢板和洞口之间加装钢构件，形成强有力的支撑结构。

方法四：采用工字钢加固采用工字钢加固是一种适用于较小梁的加固方案。

此方法可以将钢梁安装在洞口上方，以工字钢的承载能力为主要支撑力量，将洞口箍紧并加固。

相对于其他方法，工字钢加固操作简便，安装速度较快，加固效果也较为明显。

总结：梁上开洞加固是一种常见的结构加固方法，各种方法各有优缺点。

在实际施工中，应根据具体情况选择合适的加固方法，并严格按照操作规范施工。

只有这样才能确保加固效果，并提升建筑结构的稳定性和安全性。

梁上开孔规范篇一：梁开洞要求及做法梁开洞要求及做法：一个工程是否有这种混凝土已经成型再来开孔的情况，体现了这个项目的管理水平！标准的梁上空洞应该采用预留的方式，空洞周边还用采取加强措施！楼主问空洞的位置一般应该在梁高的1/3中部，下面这个截图就是常见的设计方法：平法03G101-1中有一个梁上留洞的加强方式，上面也可以看出空洞的位置限制要求。

孔洞还有方孔与圆孔之分，下面这个截图分别是两种不同孔洞的加强方法：一、留洞要求：1.对于预埋钢套管，当预埋位置设置在跨中L/3范围内时，要求：①洞口大小必须小于或等于0.4倍的梁高；②洞口上边缘距梁上边必须大于或等于0.3倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④相邻两个洞口的中心间距应不小于2倍的较大洞口直径。

以上四条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。

2.当预埋位置设置在梁端L/3范围内时，要求：①洞口大小必须小于或等于0.3倍的梁高；②洞口上边缘距梁上边必须大于或等于0.35倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④洞边到梁边或柱边的距离必须大于或等于1.5梁高；⑤相邻两个洞口的中心间距应不小于3倍的较大洞口直径。

以上五条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。

二、具体补强做法以下都有详细说明：参考资料：《高规》7.2.27《全国民用建筑工程设计技术措施－结构》5.3.29《钢筋混凝土结构构造手册》（二版）3.9《苏G01-2003》17页梁上开洞的计算和构造的一般规定(1)框架梁或剪力墙的连梁，因机电设备管道的穿行需开孔洞时，应合理选择孔洞垃置，并应进行内力和承载力计算厦构造措施。

(2)位置应避开梁端塑性铰区，尽可能设置在剪力较小的跨中L/3区域内，必要时也可设置在梁端1/3区域内。

孔洞偏心宜偏向受拉区，偏心距EO不宜大于0.05H。

小孔洞尽可能预留套管。

当设置多个孔洞时，相邻孔洞边缘间净距不应小于2.5HJ。

【结构设计】详解结构梁上开洞——实战案例详解结构梁上开洞——实战案例在某些设计过程中,由于建筑的特殊要求和客观条件的限制,往往需要在梁上开洞.对于结构专业来说,这可不是什么好事情.结构上的开洞处理不应仅仅在总说明中补充⼀个统⼀的构造⼤样,或者选⼀个标准图集的,还应仔细对照建筑、给排⽔、暖通、电⽓等专业施⼯图中的开洞位置和⼤⼩.根据计算复核,确定其开洞对结构的影响程度.影响较⼩时可采⽤标准图集的构造措施.影响较⼤,且可以控制在规范的要求范围内时,结构设计⼈员应另外补充加强措施.影响特⼤,不能满⾜规范要求时,不允许其开洞.本篇为⼤家搜集了6个关于”梁上开洞“的实际案例,部分⾔论仅供参考,有不同观点,欢迎跟帖留⾔,共同交流.案例⼀：我之前做的⼀个剪⼒墙的⼯程中就碰到了.住宅层⾼3m,其中吊顶⾼度在2.5m,剩下500,要⾛各种⽔管、暖通管线,建筑要求在结构梁上开洞.（本图⽚来⾃于⽹络与本案例没有对应,作为参考）领导同意了,所以这个责任就落到我头上了.剪⼒墙结构梁也不多,所以不仅要在梁上开洞,也要在连梁上开洞.洞⼝宽度从200到500不等,⾼度从⼏⼗⼀直到200.梁上开洞,连梁开洞关于梁上开洞的构造要求,如下：1.柱上不允许开洞.2.楼板上开洞⼩于300,钢筋可绕过去.洞⼝尺⼨在300~1000,则需补强钢筋.洞⼝任⼀⽅向尺⼨⼤于1000,则结构专业应在洞⼝边加梁来重新划分板格进⾏设计计算.3.不管怎么说,任何较⼤的楼板开洞始终都是不利的.4.混凝⼟剪⼒墙上的洞⼝不宜⼤于800.⼩于800的洞⼝,在有限元计算中是很难精确体现的.所以⼀般不考虑这种⼩洞⼝,仅配筋时洞边补充钢筋.5.当混凝⼟剪⼒墙上开洞⼤于800时,在计算中应该对墙肢进⾏洞⼝设置.按类似于门洞窗洞处理,建模计算时应满⾜关于剪⼒墙洞⼝设置的⼀些规定和要求.6.在混凝⼟剪⼒墙的洞⼝连梁上开洞,不能超过梁⾼1/3,且开洞后连梁剩余截⾯⾼度不⼩于200.7.在框架梁上开洞,要求如下：（1）孔洞⾼度宜⼩于1/6梁⾼及100mm,孔洞长度不要⼤于1/3梁⾼及200mm.圆形洞不要⼤于1/5梁⾼及150mm；（2）孔洞⼤⼩,矩形洞长⾼⽐不能⼤于4,最好不要超过2.5；（3）孔洞位置,尽量在梁跨中1/3L范围内,必要时也可在端部1/3L.8.结构开洞之后,并不是在结构计算中加以考虑,并不是说局部加固,就能逢凶化吉的.有很多情况都是计算所不能体现出来的,也不是局部加钢筋固就能弥补构件截⾯缺陷所带来的抗震不利影响.⽆论过去有多伟⼤的⼯程之实例,凡违上述原则,皆属殷鉴,勿庸置否.很不幸,我发现我的洞⼝超过了这上⾯所说的最⼤要求,⽽且我做的是个⾼层,7度区120m⾼的建筑.我按照构造⼿册上关于梁腹开洞的计算要求对每根梁都做了计算,并配了补强钢筋,但是仍然⼼有余悸.像上⾯所说,许多情况下都是计算所不能体现出来的,也不是局部加强钢筋就能弥补截⾯缺陷所带来的抗震不利影响.案例⼆：先说整栋楼的⼤体情况吧！整个项⽬由5栋33层或28层住宅和⼀栋商业组成,其中⾼层住宅为混凝⼟剪⼒墙结构体系,带⼤地下车库.抗震设防烈度七度,场地类别Ⅱ类,设计基本地震加速度值0.10g,设计地震分组:第⼀组；根据《建筑抗震设计规范》GB50011-2010,此5栋建筑的结构抗震等级为⼆级.在我们业主去施⼯现场查看⾃⼰房屋时,发现了⼀个很严重的问题,在房屋⼏乎每个梁（⽆论是框架梁还是剪⼒墙连梁）上都有开洞的现象,这些洞⼝尺⼨⼏乎都是直径150左右圆型洞⼝,⽬的就是为了地源热泵的管道铺设.为了不使送风管道从梁下⽅绕过导致净⾼不⾜,所以每栋楼⼏乎每家每户上⽅的梁都有⼤批的洞⼝,⽽在公共⾛道上管道洞⼝尤为集中,有的地⽅甚⾄洞⼝排紧贴在⼀起,从现场看起来就如纵横交错的蜘蛛⽹⼀样！话不多说,直接上图！这些洞⼝都是后期开洞的,现场都能看到箍筋给打断！但是梁的主筋都没打断！这些连续洞⼝也不符合《混凝⼟结构构造⼿册》第四版中开洞的间距要求,也没补强钢筋！现在有个问题,⽬前这些连续洞⼝可以简化为⼀个⼤的矩形洞⼝,下⾯就想问下⼤神们！简化⼤的矩形洞⼝显然也⽐较⼤！那么到底这个洞⼝对梁有多⼤影响?怎么计算？地震下梁端塑性铰的发展怎么发展？⽬前这个地⽅的受⼒形式时如何完成的?⽹友回复推荐：正常使⽤⽬前估计就靠上部现浇楼板的作⽤了！毕竟整体浇筑的,混凝⼟结构还有有塑性储备的！现在就怕地震时候梁太弱了,没有塑性铰这个概念了！感觉现在就是塑性铰了.这就是建筑结构施⼯图和设备施⼯不同步的影响！结构⼀般对于梁开洞都只在说明⾥画上⼤样,具体怎么做就写上⼀切应以国家规范为准.但是后期设备设计都是在结构图出完以后再开始的,⽽且基本上都是穿梁.案例三:房屋结构为框架剪⼒墙结构,共11层,我家在11层顶楼,客厅正上⽅有⼀个25平⽶阁楼（与客厅⼤⼩及户型均⼀致）,想在阁楼上做⼀个浴室,⾛下⽔需要在梁上打⼀个洞,请问有没有影响？另外那个位置好像是梁和柱连接的部位⽹友回复推荐：关于梁上打洞的问题,给你个建议,先看看此梁是否为主梁,如果是,打通不要超过2个,直径不能过4-7厘⽶,控制在这个直径最好；如果不是主梁那打通就可以多⼀些了；从你的图上看,打洞的位置可以；没有问题；案例四：我的⼀排250x600的梁,设备要穿150的管,我应该在什莫位置给他开洞⽐较合理,需要验算吗⽹友解答推荐：梁腹开洞要预留套管,洞尽量开在跨中1/3区域且需洞⼝加固,如下图（我院通常做法）：构造要求管的直径不能超过梁⾼的1/4,就整根梁来说是不是应放在1/3跨度得位置案例五：砖混结构顶楼,外墙墙⾯上有梁,由于要对外开孔,孔打出来,正好是⼀半混凝⼟⼀半砖墙的位置,可能底筋被打断,需要加固吗？⽹友解答推荐：砖混结构外梁只是作为圈梁之⽤,造成房屋危险倒塌肯定不会,但有可能会引起梁或墙开裂,最好作贴钢板加固处理.案例六：有⼀⽔管dn100,在我的⼀主梁上穿过,且梁截⾯在洞⼝下的有效⾼度只有150mm(不满⾜⾼规),但⼜必须开洞.请问各位⾼⼿,留洞应有什么要求,应有哪些加固措施⽹友解答推荐：下列位置不可以开洞：1、过梁上与过梁成60度的三⾓形的范围⾥及梁净度1/2⾼度范围⾥不得开洞.2、120厚墙、料⽯清⽔墙和独⽴柱.3、宽度少于1000的窗间墙.4、砌体门窗洞⼝两侧200（⽯砌体为300）和转⾓处450（⽯砌体为600）的范围内.5、梁或梁垫下及其左右500的范围⾥.6、设计不允许设置脚⼿眼的部位.应在梁的中部留设洞⼝,洞⼝应设加强筋,如何设置应由设计⼈员确定.以下供参考：1.梁两侧设置环向加强筋；2.梁两侧设置#型加强筋；3.梁两侧设置加强钢板.我院的做法（供⼤家参考）⼀、留洞要求：1.对于预埋钢套管,当预埋位置设置在跨中L/3范围内时,要求：①洞⼝⼤⼩必须⼩于或等于0.4倍的梁⾼；②洞⼝上边缘距梁上边必须⼤于或等于0.3倍的梁⾼；③洞⼝下边缘距梁下边必须⼤于或等于150mm；④相邻两个洞⼝的中⼼间距应不⼩于2倍的较⼤洞⼝直径.以上四条必须同时满⾜,对不满⾜此要求的钢套管⼤⼩、标⾼及位置应作相应调整.2.当预埋位置设置在梁端L/3范围内时,要求：①洞⼝⼤⼩必须⼩于或等于0.3倍的梁⾼；②洞⼝上边缘距梁上边必须⼤于或等于0.35倍的梁⾼；③洞⼝下边缘距梁下边必须⼤于或等于150mm；④洞边到梁边或柱边的距离必须⼤于或等于1.5梁⾼；⑤相邻两个洞⼝的中⼼间距应不⼩于3倍的较⼤洞⼝直径.以上五条必须同时满⾜,对不满⾜此要求的钢套管⼤⼩、标⾼及位置应作相应调整.⼆、具体补强做法以下都有详细说明：参考资料：《⾼规》7.2.27《全国民⽤建筑⼯程设计技术措施－结构》5.3.29《钢筋混凝⼟结构构造⼿册》（⼆版）3.9《苏G01-2003》17页补充案例：该项⽬的建筑专业因为以下原因,造成了结构梁、柱上不合理的开洞：1.厨房的烟道布置在厨房外的阳台上,要求框架梁、次梁开洞,位置有⽀座处、有跨中,抽油烟机排烟孔直径150mm～180mm,结构的梁⾼为400mm～600mm.如果将排烟孔留在梁底以下,那么在住户吊顶时,将会遮不住排烟孔.建设⽅要求设计允许在梁上开孔.2.建筑的空调板位置的原因,要求在框架柱上开洞,直径80mm～100mm.最终的处理结果为：1.不允许在梁上开排烟孔,建筑专业将烟道移到厨房内.2.不允许在框架柱上开空调洞,由建筑处理.结构⼯程中,难免会遇到要在主体结构上开洞的问题,但开洞应遵循⼀定的原则.《构造⼿册》中对梁上开洞的位置和尺⼨进⾏的要求,也提出了构造措施和计算要求,有些洞不需要处理（如⼩于0.1h和100mm的圆洞）,有些洞只需采取构造加强（如⼩于0.2h 和150mm的洞）.严格来讲,所有的结构开洞都需要进⾏计算,不能仅仅因为洞较⼩就可以不处理或只做构造加强,特别是在梁的受⼒较⼤处,剪压⽐不应超出规范的要求.有抗震要求框架梁,应避免在形成塑性铰的位置（⽀座1.5h范围内）开洞.次梁上开洞的位置可以不限制,但⼀定要满⾜计算要求.3.应避免在框架柱上开洞.框架上开洞易形成塑形应⼒集中,成为⼀个易破坏的薄弱点.剪⼒墙上的开洞也不应如《构造⼿册》和《11G101-1》图集所说的,仅仅按⼀个800mm和300mm的洞⼝尺⼨确定加强措施,还应该考虑洞⼝的位置,墙肢的长度、对剪⼒墙整体计算的影响等因素.⽐如：应避免在短肢剪⼒墙上和墙肢长度较⼩的剪⼒墙（⽐如L/hw≤8的墙肢）上开洞；应避免在墙肢的端部开洞；开洞应避开剪⼒墙的约束边缘构件和构造边缘构件的位置；开洞后应避免对剪⼒墙的截⾯⾯积削弱太多,应复核开洞处剪⼒墙的轴压⽐.。

关于现场31-32#楼公区风管穿梁新开洞补强措施由于高层31-32#楼结构施工图中标注遗漏，因此梁上未预留洞口。

根据设计所发11#改单需对现场31/32#楼J轴~15轴位置处200*650梁上新增850*300洞口，距结构板底50mm；根据现场实际情况及保证结构安全等情况特编制此开洞补强措施：一、施工流程结构回顶支撑--操作架搭设--混凝土踢打--混凝土清理--钢筋截断焊接补强--改造界面凿毛清理--模板支设--高一级细石混凝土浇筑--拆模--拆除支撑及操作架--清理现场--结构鉴定二、具体措施1、结构回顶支撑本加固施工前，应对两侧结构板及梁进行钢管回顶支撑，以保证施工过程中安全，沿梁底搭设立杆回顶支架（扣件式钢管回顶体系），钢管壁厚不得小于 2.75mm，立杆间距600X600mm，横杆步距1.5m，扫地杆距地0.2m，回顶支架外围四周须搭设闭合竖向剪刀撑，立杆顶部采用可调式顶托，与楼板间采用双根40X40X2方通顶紧。

每层改造梁底均应回顶，直至改造加强完成后，混凝土浇筑完成，砼强度上升至75%时，方可进行拆除。

具体支撑措施如下图所示：2、操作架搭设本次改造楼栋层高3m，梁高650，由于剔打混凝土需要，搭设钢管操作平台。

操作平台的构造采用梁板结构的形式，以Φ48×2.8mm的脚手架钢管用扣件相扣接进行制作，平台次梁间距为400mm，台面满铺木板，一一加以固定，使其不松动。

操作平台搭设1步，搭设高度为1.8米，栏杆高度1.2米，总高3米。

门架宽度：1.2米；跨距：1.8米（跨数根据现场确定）；步高：1.8米；3、混凝土踢打、清理人工空压机踢打混凝士:先定位放线，将要踢打的部分由技术部现场确定好（详下平面图);采用施工电梯将空压机运至各楼层，人工搬运至需踢打梁处。

接风管至踢打区域(根据现场踢打范围人工调整空压机位置、风管长度)进行人工踢打;现场采用空压机将图中所示范围内850*650*200截面尺寸的梁全部混凝土进行剔除，且两侧各延伸100mm，便于后期绑扎环筋，梁上部板也需进行剔除便于后期从上部浇筑混凝土，保留原钢筋。

梁上开洞注意事项
1. 柱上不允许开洞。

2. 楼板上开洞小于300，钢筋可绕过去。

洞口尺寸在300~1000，则需补强钢筋。

洞口任一方向尺寸大于1000，则结构专业应在洞口边加梁来重新划分板格进行设计计算。

3. 不管怎么说，任何较大的楼板开洞始终都是不利的。

4. 混凝土剪力墙上的洞口不宜大于800。

小于800的洞口，在有限元计算中是很难精确体现的。

所以一般不考虑这种小洞口，仅配筋时洞边补充钢筋。

5. 当混凝土剪力墙上开洞大于800时，在计算中应该对墙肢进行洞口设置。

按类似于门洞窗洞处理，建模计算时应满足关于剪力墙洞口设置的一些规定和要求。

6. 在混凝土剪力墙的洞口连梁上开洞，不能超过梁高1/3，且开洞后连梁剩余截面高度不小于200。

7. 在框架梁上开洞，要求如下：
（1）孔洞高度宜小于1/6梁高及100mm，孔洞长度不要大于1/3梁高及200mm。

圆形洞不要大于1/5梁高及150mm；
（2）孔洞大小，矩形洞长高比不能大于4，最好不要超过2.5；
（3）孔洞位置，尽量在梁跨中1/3L范围内，必要时也可在端部1/3L。

8. 结构开洞之后，并不是在结构计算中加以考虑，并不是说局部加固，就能逢凶化吉的。

有很多情况都是计算所不能体现出来的，也不是局部加钢筋加固就能弥补构件截面缺陷所带来的抗震不利影响的。

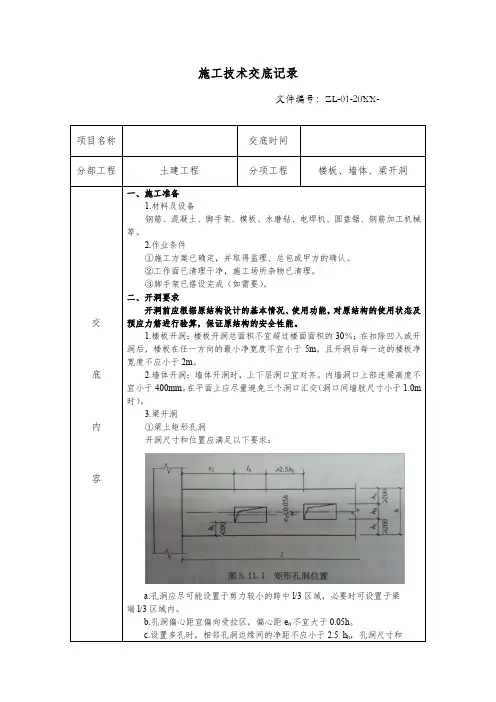

施工技术交底记录文件编号：ZL-01-20XX-一、施工准备1.材料及设备钢筋、混凝土、脚手架、模板、水磨钻、电焊机、圆盘锯、钢筋加工机械等。

2.作业条件①施工方案已确定，并取得监理、总包或甲方的确认。

②工作面已清理干净，施工场所杂物已清理。

③脚手架已搭设完成（如需要）。

二、开洞要求开洞前应根据原结构设计的基本情况、使用功能，对原结构的使用状态及预应力筋进行验算，保证原结构的安全性能。

1.楼板开洞：楼板开洞总面积不宜超过楼面面积的30％；在扣除凹入或开洞后，楼板在任一方向的最小净宽度不宜小于5m，且开洞后每一边的楼板净宽度不应小于2m。

2.墙体开洞：墙体开洞时，上下层洞口宜对齐。

内墙洞口上部连梁高度不宜小于400mm。

在平面上应尽量避免三个洞口汇交（洞口间墙肢尺寸小于1.0m 时）。

3.梁开洞①梁上矩形孔洞开洞尺寸和位置应满足以下要求：a.孔洞应尽可能设置于剪力较小的跨中l/3区域，必要时可设置于梁端l/3区域内。

b.孔洞偏心距宜偏向受拉区，偏心距e0不宜大于0.05h。

c.设置多孔时，相邻孔洞边缘间的净距不应小于2.5h h，孔洞尺寸和位置应满足下表的规定。

d.孔洞长度和高度的比值l h/h h应满足：跨中l/3区域内的孔洞不大于4；梁端l/3区域内的孔洞不大于2.6。

②梁上圆形孔洞开洞尺寸和位置应满足以下要求：a.孔洞应尽可能设置于剪力较小的跨中l/3区域，必要时可设置于梁端l/3区域内。

孔洞尺寸和位置应满足下表的规定。

b.对于d0/h≤0.2及150mm的小直径孔洞，圆孔的中心位置应满足-0.1 h ≤e0≤0.2 h（负号表示偏向受压区）和S2≥0.5 h的要求，对于抗震设计，圆孔梁塑性铰位置宜向跨中转移1.0 h的距离。

三、施工工艺1.工艺流程工作面清理→支架搭设→铺设防护设施→水磨钻大面开孔→局部人工凿打→焊接以及钢筋安装→模板安装加固→混凝土浇筑→混凝土养护→模板支架拆除→场地清理→检查验收2.剪力墙上开洞①洞开设前均先搭设好脚手架作为作业面，根据设计要求在墙体上放出切割位置线。

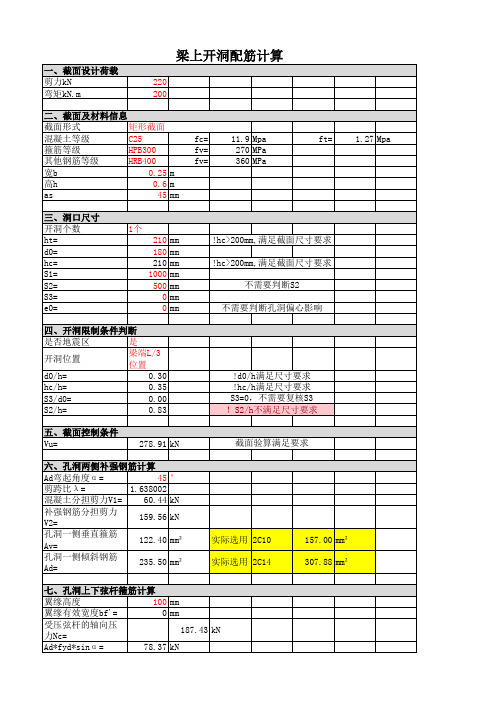

梁上开洞构造与计算1.框架梁或剪力墙的连梁，因机电设备管道的穿行需开孔洞时，应合理选择孔洞位置，并应进行内力和承载力计算及构造要求。

2.孔洞位置应避开梁端塑性铰区，尽可能设置在剪力较小的跨中丨/3区域内，必要时也可设置在梁端丨/3区域内。

孔洞偏心宜偏向受拉区，偏心距e0不宜大于0.05h。

小孔洞尽可能预留套管。

当设置多个孔洞时，相邻孔洞边缘净间距不应小于 2.5h3。

孔洞尺寸和位置应满足表1要求。

孔洞长度与高度之比值∣0/h3应满足：跨中l /3区域内不大于6；梁端1/3区域内不大于3。

3.当矩形孔洞的高度小于h/6及100mm ,且孔洞长度I3小于h/3及200mm时，其孔洞周边配筋可按构造设置。

上下弦杆纵向钢筋A52、A s3可采用2 10〜2 12 ,箍筋采用6~ 8 ,间距不应大于0.5h1或0.5h2及100mm ,孔洞边竖向箍筋应加密（图2）。

4.当孔洞尺寸超过上项时，孔洞上下弦杆的配筋应按计算确定，但不应小于按构造要求配置的配筋。

40d単-E<I丄—,h2孔洞上、下弦杆的内力按下列公式计算（图3）1 1M I-V1 -0ql02 12M 2 =V2 lθ2式中V 一孔洞边梁组合剪力设计值q-孔洞上弦杆均布竖向荷载h131V rhr⅛V2ql0■一抗震加强系数，抗震等级为一、二级时，取1.5；三、四级时，取1.2；非抗震设计时，取1.0M —孔洞中点处梁的弯矩设计值z—孔洞上、下弦杆之间中心距离5.孔洞上、下弦杆截面尺寸应符合下列要求无地震作用时V i乞0.25 IIf C bh）有地震作用时1跨高比∣0/h /2.5 V iW「0.20 PI f C bh ORE1 跨高比∣o∕h ≤2.5V i ≤-0.1^1 f c bh oRE式中V i -上、下弦杆剪力设计值b、h。

-上、下弦杆截面宽度和有效高度h i -上、下弦杆截面高度仁-混凝土轴心抗压强度设计值RE -承载力抗震调整系数，取0.85混凝土强度影响系数，当乞C50,取0.8; C80取0.74; C50~C80之间，内插取值6.斜截面承载力和正截面偏心受压、偏心受拉承载力计算，需按相关规定进行计算。

详解结构梁上开洞——实战案例在某些设计过程中,由于建筑的特殊要求和客观条件的限制,往往需要在梁上开洞.对于结构专业来说,这可不是什么好事情.结构上的开洞处理不应仅仅在总说明中补充一个统一的构造大样,或者选一个标准图集的,还应仔细对照建筑、给排水、暖通、电气等专业施工图中的开洞位置和大小.根据计算复核,确定其开洞对结构的影响程度.影响较小时可采用标准图集的构造措施.影响较大,且可以控制在规范的要求范围内时,结构设计人员应另外补充加强措施.影响特大,不能满足规范要求时,不允许其开洞.本篇为大家搜集了6个关于”梁上开洞“的实际案例,部分言论仅供参考,有不同观点,欢迎跟帖留言,共同交流.案例一：我之前做的一个剪力墙的工程中就碰到了.住宅层高3m,其中吊顶高度在2.5m,剩下500,要走各种水管、暖通管线,建筑要求在结构梁上开洞.（本图片来自于网络与本案例没有对应,作为参考）领导同意了,所以这个责任就落到我头上了.剪力墙结构梁也不多,所以不仅要在梁上开洞,也要在连梁上开洞.洞口宽度从200到500不等,高度从几十一直到200.梁上开洞,连梁开洞关于梁上开洞的构造要求,如下：1.柱上不允许开洞.2.楼板上开洞小于300,钢筋可绕过去.洞口尺寸在300~1000,则需补强钢筋.洞口任一方向尺寸大于1000,则结构专业应在洞口边加梁来重新划分板格进行设计计算.3.不管怎么说,任何较大的楼板开洞始终都是不利的.4.混凝土剪力墙上的洞口不宜大于800.小于800的洞口,在有限元计算中是很难精确体现的.所以一般不考虑这种小洞口,仅配筋时洞边补充钢筋.5.当混凝土剪力墙上开洞大于800时,在计算中应该对墙肢进行洞口设置.按类似于门洞窗洞处理,建模计算时应满足关于剪力墙洞口设置的一些规定和要求.6.在混凝土剪力墙的洞口连梁上开洞,不能超过梁高1/3,且开洞后连梁剩余截面高度不小于200.7.在框架梁上开洞,要求如下：（1）孔洞高度宜小于1/6梁高及100mm,孔洞长度不要大于1/3梁高及200mm.圆形洞不要大于1/5梁高及150mm；（2）孔洞大小,矩形洞长高比不能大于4,最好不要超过2.5；（3）孔洞位置,尽量在梁跨中1/3L范围内,必要时也可在端部1/3L.8.结构开洞之后,并不是在结构计算中加以考虑,并不是说局部加固,就能逢凶化吉的.有很多情况都是计算所不能体现出来的,也不是局部加钢筋固就能弥补构件截面缺陷所带来的抗震不利影响.无论过去有多伟大的工程之实例,凡违上述原则,皆属殷鉴,勿庸置否.很不幸,我发现我的洞口超过了这上面所说的最大要求,而且我做的是个高层,7度区120m高的建筑.我按照构造手册上关于梁腹开洞的计算要求对每根梁都做了计算,并配了补强钢筋,但是仍然心有余悸.像上面所说,许多情况下都是计算所不能体现出来的,也不是局部加强钢筋就能弥补截面缺陷所带来的抗震不利影响.案例二：先说整栋楼的大体情况吧！整个项目由5栋33层或28层住宅和一栋商业组成,其中高层住宅为混凝土剪力墙结构体系,带大地下车库.抗震设防烈度七度,场地类别Ⅱ类,设计基本地震加速度值0.10g,设计地震分组:第一组；根据《建筑抗震设计规范》GB50011-2010,此5栋建筑的结构抗震等级为二级.在我们业主去施工现场查看自己房屋时,发现了一个很严重的问题,在房屋几乎每个梁（无论是框架梁还是剪力墙连梁）上都有开洞的现象,这些洞口尺寸几乎都是直径150左右圆型洞口,目的就是为了地源热泵的管道铺设.为了不使送风管道从梁下方绕过导致净高不足,所以每栋楼几乎每家每户上方的梁都有大批的洞口,而在公共走道上管道洞口尤为集中,有的地方甚至洞口排紧贴在一起,从现场看起来就如纵横交错的蜘蛛网一样！话不多说,直接上图！这些洞口都是后期开洞的,现场都能看到箍筋给打断！但是梁的主筋都没打断！这些连续洞口也不符合《混凝土结构构造手册》第四版中开洞的间距要求,也没补强钢筋！现在有个问题,目前这些连续洞口可以简化为一个大的矩形洞口,下面就想问下大神们！简化大的矩形洞口显然也比较大！那么到底这个洞口对梁有多大影响?怎么计算？地震下梁端塑性铰的发展怎么发展？目前这个地方的受力形式时如何完成的?网友回复推荐：正常使用目前估计就靠上部现浇楼板的作用了！毕竟整体浇筑的,混凝土结构还有有塑性储备的！现在就怕地震时候梁太弱了,没有塑性铰这个概念了！感觉现在就是塑性铰了.这就是建筑结构施工图和设备施工不同步的影响！结构一般对于梁开洞都只在说明里画上大样,具体怎么做就写上一切应以国家规范为准.但是后期设备设计都是在结构图出完以后再开始的,而且基本上都是穿梁.案例三:房屋结构为框架剪力墙结构,共11层,我家在11层顶楼,客厅正上方有一个25平米阁楼（与客厅大小及户型均一致）,想在阁楼上做一个浴室,走下水需要在梁上打一个洞,请问有没有影响？另外那个位置好像是梁和柱连接的部位网友回复推荐：关于梁上打洞的问题,给你个建议,先看看此梁是否为主梁,如果是,打通不要超过2个,直径不能过4-7厘米,控制在这个直径最好；如果不是主梁那打通就可以多一些了；从你的图上看,打洞的位置可以；没有问题；案例四：我的一排250x600的梁,设备要穿150的管,我应该在什莫位置给他开洞比较合理,需要验算吗网友解答推荐：梁腹开洞要预留套管,洞尽量开在跨中1/3区域且需洞口加固,如下图（我院通常做法）：构造要求管的直径不能超过梁高的1/4,就整根梁来说是不是应放在1/3跨度得位置案例五：砖混结构顶楼,外墙墙面上有梁,由于要对外开孔,孔打出来,正好是一半混凝土一半砖墙的位置,可能底筋被打断,需要加固吗？网友解答推荐：砖混结构外梁只是作为圈梁之用,造成房屋危险倒塌肯定不会,但有可能会引起梁或墙开裂,最好作贴钢板加固处理.案例六：有一水管dn100,在我的一主梁上穿过,且梁截面在洞口下的有效高度只有150mm(不满足高规),但又必须开洞.请问各位高手,留洞应有什么要求,应有哪些加固措施？？？网友解答推荐：下列位置不可以开洞：1、过梁上与过梁成60度的三角形的范围里及梁净度1/2高度范围里不得开洞.2、120厚墙、料石清水墙和独立柱.3、宽度少于1000的窗间墙.4、砌体门窗洞口两侧200（石砌体为300）和转角处450（石砌体为600）的范围内.5、梁或梁垫下及其左右500的范围里.6、设计不允许设置脚手眼的部位.应在梁的中部留设洞口,洞口应设加强筋,如何设置应由设计人员确定.以下供参考：1.梁两侧设置环向加强筋；2.梁两侧设置#型加强筋；3.梁两侧设置加强钢板.我院的做法（供大家参考）一、留洞要求：1.对于预埋钢套管,当预埋位置设置在跨中L/3范围内时,要求：①洞口大小必须小于或等于0.4倍的梁高；②洞口上边缘距梁上边必须大于或等于0.3倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④相邻两个洞口的中心间距应不小于2倍的较大洞口直径.以上四条必须同时满足,对不满足此要求的钢套管大小、标高及位置应作相应调整.2.当预埋位置设置在梁端L/3范围内时,要求：①洞口大小必须小于或等于0.3倍的梁高；②洞口上边缘距梁上边必须大于或等于0.35倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④洞边到梁边或柱边的距离必须大于或等于1.5梁高；⑤相邻两个洞口的中心间距应不小于3倍的较大洞口直径.以上五条必须同时满足,对不满足此要求的钢套管大小、标高及位置应作相应调整.二、具体补强做法以下都有详细说明：参考资料：《高规》7.2.27《全国民用建筑工程设计技术措施－结构》5.3.29《钢筋混凝土结构构造手册》（二版）3.9《苏G01-2003》17页补充案例：该项目的建筑专业因为以下原因,造成了结构梁、柱上不合理的开洞：1.厨房的烟道布置在厨房外的阳台上,要求框架梁、次梁开洞,位置有支座处、有跨中,抽油烟机排烟孔直径150mm～180mm,结构的梁高为400mm～600mm.如果将排烟孔留在梁底以下,那么在住户吊顶时,将会遮不住排烟孔.建设方要求设计允许在梁上开孔.2.建筑的空调板位置的原因,要求在框架柱上开洞,直径80mm～100mm.最终的处理结果为：1.不允许在梁上开排烟孔,建筑专业将烟道移到厨房内.2.不允许在框架柱上开空调洞,由建筑处理.结构工程中,难免会遇到要在主体结构上开洞的问题,但开洞应遵循一定的原则.《构造手册》中对梁上开洞的位置和尺寸进行的要求,也提出了构造措施和计算要求,有些洞不需要处理（如小于0.1h和100mm的圆洞）,有些洞只需采取构造加强（如小于0.2h 和150mm的洞）.严格来讲,所有的结构开洞都需要进行计算,不能仅仅因为洞较小就可以不处理或只做构造加强,特别是在梁的受力较大处,剪压比不应超出规范的要求.有抗震要求框架梁,应避免在形成塑性铰的位置（支座1.5h范围内）开洞.次梁上开洞的位置可以不限制,但一定要满足计算要求.3.应避免在框架柱上开洞.框架上开洞易形成塑形应力集中,成为一个易破坏的薄弱点.剪力墙上的开洞也不应如《构造手册》和《11G101-1》图集所说的,仅仅按一个800mm和300mm的洞口尺寸确定加强措施,还应该考虑洞口的位置,墙肢的长度、对剪力墙整体计算的影响等因素.比如：应避免在短肢剪力墙上和墙肢长度较小的剪力墙（比如L/hw≤8的墙肢）上开洞；应避免在墙肢的端部开洞；开洞应避开剪力墙的约束边缘构件和构造边缘构件的位置；开洞后应避免对剪力墙的截面面积削弱太多,应复核开洞处剪力墙的轴压比.。
