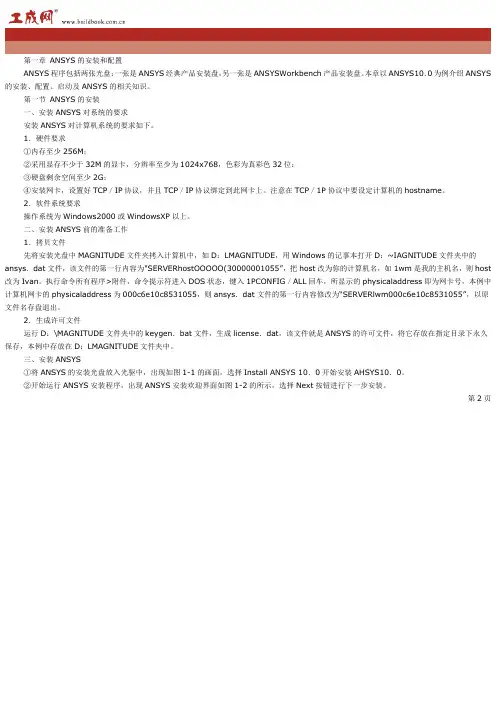

ANSYS详细教程(非常好)第一章ANSYS的安装和配置ANSYS程序包括两张光盘：一张是ANSYS经典产品安装盘，另一张是ANSYSWorkbench产品安装盘。

本章以ANSYS10．0为例介绍ANSYS 的安装、配置、启动及ANSYS的相关知识。

第一节ANSYS的安装一、安装ANSYS对系统的要求安装ANSYS对计算机系统的要求如下。

1．硬件要求①内存至少256M；②采用显存不少于32M的显卡，分辨率至少为1024x768，色彩为真彩色32位：③硬盘剩余空间至少2G；④安装网卡，设置好TCP／IP协议，并且TCP／IP协议绑定到此网卡上。

注意在TCP／1P协议中要设定计算机的hostname。

2．软件系统要求操作系统为Windows2000或WindowsXP以上。

二、安装ANSYS前的准备工作1．拷贝文件先将安装光盘中MAGNITUDE文件夹拷入计算机中，如D：LMAGNITUDE，用Windows的记事本打开D：~IAGNITUDE文件夹中的ansys．dat文件，该文件的第一行内容为"SERVERhostOOOOO(30000001055”，把host改为你的计算机名，如1wm是我的主机名，则host 改为Ivan。

执行命令所有程序>附件，命令提示符进入DOS状态，键入1PCONFIG／ALL回车，所显示的physicaladdress即为网卡号，本例中计算机网卡的physicaladdress为000c6e10c8531055，则ansys．dat文件的第一行内容修改为“SERVERlwm000c6e10c8531055”，以原文件名存盘退出。

2．生成许可文件运行D：\MAGNITUDE文件夹中的keygen．bat文件，生成license．dat，该文件就是ANSYS的许可文件，将它存放在指定目录下永久保存，本例中存放在D：LMAGNITUDE文件夹中。

三、安装ANSYS①将ANSYS的安装光盘放入光驱中，出现如图1-1的画面，选择Install ANSYS 10．0开始安装AHSYS10．0。

第二章ANSYS 入门21 21图2-3 带孔平板模型1．问题描述难度级别：普通级别。

所需时间：一个小时或者更多（视ANSYS操作熟练程度而定）。

实例类型：ANSYS结构分析。

分析类型：线性静力分析。

单元类型：PLANE82ANSYS功能示例：实体建模包括基本的建模操作，布尔运算和网格细化；施加均布载荷；显示变形后形状和应力等值线图、单元信息列表；基本的结果验证技巧。

ANSYS帮助文件：在ANSYS Structural Analysis Guide了解Structural Static Analysis分析知识，在ANSYS Elements Reference部分了解Plane82单元的详细资料。

2．建立有限元模型1．建立工作目录并添加标题以Interactive方式进入ANSYS，选择工作文件名为Plane、标题为plane。

2．创建实体模型（1）创建矩形通过定义原点、板宽和板高定义矩形，其操作如下：GUI：PreProcessor > Modeling > Create > Areas > Rectangle > By 2 Corners弹出Rectangle by 2 corners对话框（如图2-4所示），如图2-4所示填写。

WP X和WP Y 表示左下角点坐标。

命令：BLC4,0,0,200,100第二章有限元分析基础22图2-4 生成矩形（2）生成圆面首先在矩形面上生成圆，然后挖去生成圆孔。

生成圆面得操作如下：GUI：PreProcessor > Modeling > Create > Areas > Circle > Solid Circle弹出Solid Circular Area对话框（如图2-5所示），依图2-5输入圆面几何参数。

图2-5 生成圆命令：CYL4,100,50,20下面通过布尔“减”操作生成圆孔，其操作如下：GUI：Processor > Modeling > Operate > Booleans > Subtract > Areas先选择矩形面为Base Area，单击OK按钮，然后选择圆，单击OK按钮。

目录第1章–介绍–概述–相关讲座&培训–其他信息来源第2章–基本概念第3章–稳态热传导(n o m a s s t r a n s p o r t o f h e a t)第4章–附加考虑非线性分析第5章–瞬态分析1-3 1-5 1-12 1-132-13-14-15-1第6章–复杂的,时间和空间变化的边界条件第7章–附加对流/热流载荷选项和简单的热/流单元第8章–辐射热传递–例题-使用辐射矩阵的热沉分析第9章–相变分析–相变分析例题-飞轮铸造分析第10章–耦合场分析6-1 7-18-1 8-43 9-1 9-14 10-1目录(续)第1章先决条件1章节内容概述12章节内容概述213章节内容概述310124章节内容概述43546章节内容概述6571章节内容概述7689章节内容概述1072相关讲座&培训2tT c h K Q qq E============t i m e t e m p e r a t u r e d e n s i t y s p e c i f i c h e a t f i l m c o e f f i c i e n t e m i s s i v i t y S t e f a n -B o l t z m a n n c o n s t a n t t h e r m a l c o n d u c t i v i t y h e a t f l o w (r a t e ) h e a t f l u x i n t e r n a l h e a t g e n e r a t i o n /v o l u m e e n e r g y ρεσ*&&&fA N S Y S()3223注,对于结构热容量,密度/G c和比热*G c经常使用该单位。

其中G c=386.4(l b m-i n c h)/(l b f-s e c2)A N S Y S(S I)3223–传导–对流–辐射•传导的热流由传导的傅立叶定律决定�•负号表示热沿梯度的反向流动(i .e ., 热从热的部分流向冷的).q K T n K T T n n n n n *=−∂∂=∂∂=h e a t f l o w r a t e p e r u n i t a r e a i n d i r e c t i o n n Wh e r e , = t h e r m a l c o n d u c t i v i t y i n d i r e c t i o n n= t e m p e r a t u r e t h e r m a l g r a d i e n t i n d i r e c t i o n n Tnq*dT d n•对流的热流由冷却的牛顿准则得出:•对流一般作为面边界条件施加qh T T h T T f S B f S B *()=−=h e a t f l o w r a t e p e r u n i t a r e a b e t w e e n s u r f a c e a n d f l u i d W h e r e , = c o n v e c t i v e f i l m c o e f f i c i e n t= s u r f a c e t e m p e r a t u r e = b u l k f l u i d t e m p e r a t u r e TB Ts•从平面i 到平面j 的辐射热流由施蒂芬-玻斯曼定律得出: •在A N S Y S 中将辐射按平面现象处理(i .e ., 体都假设为不透明的)。

（完整版）手把手教你用ANSYSworkbench文档手把手教你用ANSYS workbench 本文的目的主要是帮助那些没有接触过ansys workbench的人快速上手使用这个软件。

在本文里将展示ansys workbe nch如何从一片空白起步，建立几何模型、划分网格、设置约束和边界条件、进行求解计算，以及在后处理中运行疲劳分析模块，得到估计寿命的全过程。

一、建立算例打开ansys workbench这时还是一片空白。

■A Un■$曲虑日Project - Wor^L-bemdiFI E Vievi Took Units EKlhenMrs Hep口百］牙.匾1丿狂存*■::_____________4J Import-■■ •b RBConn^dt | 半］Project Lbd盘B Projectg pp^iijT 咗nifint世Eiqen/alue Ekxkfing Q Elqenwlue Bucktig ［samcef) 醪Flwtnc 闵E^pict Cynannics © Fluid F I M -M UN Mud凶『山山理］◎Hud Ftaw - Estrusoi (PdyflEMiJ © Fluid Flow (CFX)也rlud Flow :FkirflL) Q Hud How (Pdvftouf) I朗Hermoinic IResporiSB 営H>d,qdyr>amic DiFFractlon I岂？H^drcclj/riarw Resrwnw 讐JCEnjina =逝MocW 爲Moda (阳AQU5) fjy Muds 口■ ii』) 肚| H^ndorn wbracior 迦| SpedtiumRiyid D/ruriL^ 国StStIC ^truchjral 冒Static Structural 卜对Static■Strucbj-cl (5aTiccF) 1 5Zac\-5taZ Wrnml D Ihemnal0 5tcady-5Uts Ihcmal (Sancd7) 密Thnrra^-FlPirrrir 电j Tlroughlkw◎Il i oughfki^ ^DiaJcGcrOinnsflnr strudturAi 回7rans«n: Structural (ABiQUS) 褪Tr slismL 5trudtural (Stfncsf) A 怕Ment rhenr^l首先我们要清楚自己要计算的算例的分析类型，一般对于结构力学领域，有静态分析(Static Structural)、动态分析(Rigid Dynamics)、模态分析(Modal)。

第一章ANSYS的安装和配置ANSYS程序包括两张光盘：一张是ANSYS经典产品安装盘，另一张是ANSYSWorkbench产品安装盘。

本章以ANSYS10．0为例介绍ANSYS 的安装、配置、启动及ANSYS的相关知识。

第一节ANSYS的安装一、安装ANSYS对系统的要求安装ANSYS对计算机系统的要求如下。

1．硬件要求①内存至少256M；②采用显存不少于32M的显卡，分辨率至少为1024x768，色彩为真彩色32位：③硬盘剩余空间至少2G；④安装网卡，设置好TCP／IP协议，并且TCP／IP协议绑定到此网卡上。

注意在TCP／1P协议中要设定计算机的hostname。

2．软件系统要求操作系统为Windows2000或WindowsXP以上。

二、安装ANSYS前的准备工作1．拷贝文件先将安装光盘中MAGNITUDE文件夹拷入计算机中，如D：LMAGNITUDE，用Windows的记事本打开D：~IAGNITUDE文件夹中的ansys．dat文件，该文件的第一行内容为"SERVERhostOOOOO(30000001055”，把host改为你的计算机名，如1wm是我的主机名，则host 改为Ivan。

执行命令所有程序>附件，命令提示符进入DOS状态，键入1PCONFIG／ALL回车，所显示的physicaladdress即为网卡号，本例中计算机网卡的physicaladdress为000c6e10c8531055，则ansys．dat文件的第一行内容修改为“SERVERlwm000c6e10c8531055”，以原文件名存盘退出。

2．生成许可文件运行D：\MAGNITUDE文件夹中的keygen．bat文件，生成license．dat，该文件就是ANSYS的许可文件，将它存放在指定目录下永久保存，本例中存放在D：LMAGNITUDE文件夹中。

三、安装ANSYS①将ANSYS的安装光盘放入光驱中，出现如图1-1的画面，选择Install ANSYS 10．0开始安装AHSYS10．0。

1.1弹性力学平面问题的分析——带孔平板的有限元分析1、分析的物理模型分析结构如下图1-1所示。

图1-1 平面问题的计算分析模型2、ANSYS分析单元设置单元设置如下图1-2和图1-3所示。

图1-2 单元设置图1-3 单元行为选项设置3、实常数设置设置平面问题的厚度为1，过程如下图1-4所示。

图1-4 实常数设置4、材料属性设置材料的弹性模量和泊淞比设定如下图1-5所示。

图1-5 材料模型5、几何建模先创建一个矩形如下图1-6所示，然后再创建一个圆如图1-7所示。

图1-6 矩形创建图1-7 创建圆进行布尔运算，先选取大的矩形，然后再选取小圆，之后完成布尔减运算，其过程如下图1-8所示。

选取矩形选取小圆运算后结果图1-8 执行布尔减运算6、网格划分按如下图1-9所示完成单元尺寸设置，设置每个边划分4个单元。

之后，按图1-10所示完成单元划分。

图1-9 单元尺寸设置图1-10 单元划分7、模型施加约束和外载约束施加：先施加X方向固定约束如图1-11所示，再施加Y向位移约束如图1-12所示。

图1-11 施加X方向位移约束图1-12 施加Y方向位移约束施加外载图1-13 施加外载荷图1-14 求解8、结果后处理查看受力后工件所受X方向应力和等效应力分布情况。

图1-15 后处理节点结果应力提取图1-16 X方向应力Mpa图1-17 米塞斯等效应力Mpa1.2弹性力学平面问题的分析——无限长厚壁圆筒问题描述：一无限长厚壁圆筒,如图1所示，内外壁分别承受压力p1=p2=10N/mm2。

受载前R1=100mm，R2=150mm，E=210Gpa，μ=0.3 。

取横截面八分之一进行计算，支撑条件及网格划分如下图2所示。

求圆筒内外半径的变化量及节点8处的支撑力大小及方向，给出节点位移云图和等效应力云图。

图1 图2此问题是弹性力学中的平面应变问题。

一、选择图形界面方式ANSYS main menu>preferences>structural可以不选择图形界面方式。

ANSYS教程第 1 章前言1.1 ANSYS简介ANSYS是一种广泛的商业套装工程分析软件。

所谓工程分析软件，主要是在机械结构系统受到外力负载所出现的反应，例如应力、位移、温度等，根据该反应可知道机械结构系统受到外力负载后的状态，进而判断是否符合设计要求。

一般机械结构系统的几何结构相当复杂，受的负载也相当多，理论分析往往无法进行。

想要解答，必须先简化结构，采用数值模拟方法分析。

由于计算机行业的发展，相应的软件也应运而生，ANSYS软件在工程上应用相当广泛，在机械、电机、土木、电子及航空等领域的使用，都能达到某种程度的可信度，颇获各界好评。

使用该软件，能够降低设计成本，缩短设计时间。

到80年代初期，国际上较大型的面向工程的有限元通用软件主要有：ANSYS, NASTRAN, ASKA, ADINA, SAP等。

以ANSYS为代表的工程数值模拟软件，是一个多用途的有限元法分析软件，它从1971年的2.0版本与今天的5.7版本已有很大的不同，起初它仅提供结构线性分析和热分析，现在可用来求结构、流体、电力、电磁场及碰撞等问题的解答。

它包含了前置处理、解题程序以及后置处理，将有限元分析、计算机图形学和优化技术相结合，已成为现代工程学问题必不可少的有力工具。

1.2 ANSYS软件主要功能ANSYS软件是融结构、热、流体、电磁、声学于一体的大型通用有限元软件，可广泛的用于核工业、铁道、石油化工、航空航天、机械制造、能源、汽车交通、国防军工、电子、土木工程、生物医学、水利、日用家电等一般工业及科学研究。

该软件提供了不断改进的功能清单，具体包括：结构高度非线性分析、电磁分析、计算流体力学分析、设计优化、接触分析、自适应网格划分及利用ANSYS参数设计语言扩展宏命令功能。

1.3 本教材内容•讲述如何利用ANSYS进行静力或稳态分析。

•面向的读者：针对不熟悉ANSYS实际应用的新用户或不常使用ANSYS 的用户。

讲授基本内容:•ANSYS功能，ANSYS基本术语和ANSYS图形用户界面。

第一章第章引言DesignModeler课程目标Training Manual •教会用户DesignModeler在以下方面的使用:–总体上理解用户界面–建立草图与指定尺寸流程、方法、步骤、程序–3D几何体创建与修改流程–导入CAD几何体操作、使用3D操作形成流场区域–参数化建模B. ANSYS Workbench概述Training Manual •什么是ANSYS Workbench?–ANSYS Workbench提供了与ANSYS系列求解器相交互的强大方法。

这种环境为CAD系统和您的设计过程提供了独一无二的集成。

系统和您的设计过程提供了独一无二的集成•ANSYS Workbench由多种应用组成(一些例子):–Mechanical用ANSYS求解器进行结构和热分析。

•网格划分也包含在Mechanical应用中M h i l–Fluid Flow (CFX) 用CFX进行CFD分析–Fluid Flow (FLUENT) 用FLUENT进行CFD分析Geometry(DesignModeler)几何体为在–Geometry (DesignModeler)创建和修改CAD几何体，为在Mechanical中所用的实体模型做准备。

–Engineering Data 定义材料属性。

g pp–Meshing Application 创建CFD和显式动态网格–Design Exploration用于优化分析–Finite Element Modeler (FE Modeler)转换NASTRAN和ABAQUS 中的网格以便在ANSYS中使用Bl d G(Bl d G t)–BladeGen (Blade Geometry)用于创建叶片几何–Explicit Dynamics用于非线性动态的显式动态模拟特性建模Training Manual… ANSYS Workbench 概述•The Workbench 提供两种类型的应用:–本地应用(工作区): 现有的本地应用有Project Schematic, Engineering Data d D i E l ti and Design Exploration 。

ANSYS 入门教程(1) - ANSYS 与结构分析第1章ANSYS 与结构分析1.1 ANSYS 功能与软件结构1.1.1 ANSYS 软件的技术特点⑴强大的建模能力⑵强大的求解能力⑶强大的非线性分析能力⑷强大的网格划分能力⑸良好的优化能力⑹多场及多场耦合分析能力⑺具有多种接口能力⑻强大的后处理能力⑼强大的二次开发能力⑽数据统一能力强⑾支持多种硬件平台和操作系统平台1.1.2 ANSYS 软件的分析功能结构分析、热分析、流体分析、电磁场分析、耦合场分析等。

结构分析有七种类型，功能如下：⑴静力分析：用于求解静力载荷作用下结构的静态行为，可以考虑结构的线性和非线性特性。

非线性特性如大变形、大应变、应力刚化、接触、塑性、超弹、蠕变等。

⑵特征屈曲分析：用于计算线性屈曲荷载和屈曲模态。

非线性屈曲分析和循环对称屈曲分析属于静力分析类型，不属于特征值屈曲分析类型。

⑶模态分析：计算线性结构的固有频率和振型，可采用多种模态提取方法。

可计算自然模态、预应力模态、阻尼复模态、循环模态等。

⑷谐响应分析：确定线性结构在随时间正弦变化的载荷作用下的响应。

⑸瞬态动力分析：计算结构在随时间任意变化的载荷作用下的响应，可以考虑与静态分析相同的结构非线性特性。

可考虑非线性全瞬态和线性模态叠加法。

⑹谱分析：模态分析的扩展，用于计算由于响应谱或PSD输入（随机振动）引起的结构应力和应变。

可考虑单点谱和多点谱分析。

⑺显式动力分析：ANSYS/LS-DYNA可用于计算高度非线性动力学和复杂的接触问题。

除上述七种分析类型外，还可进行如下的特殊分析：断裂、复合材料、疲劳、P-方法等。

1.1.3 ANSYS 软件主要处理模块1.1.4 ANSYS 软件的文件格式1.1.5 ANSYS 软件的输入方式ANSYS 的输入方式常规可分为菜单方式、命令方式、宏方式、函数方式、文件方式等。

从使用角度分为两大类，即GUI（Graphical User Interface）方式和命令流方式。
