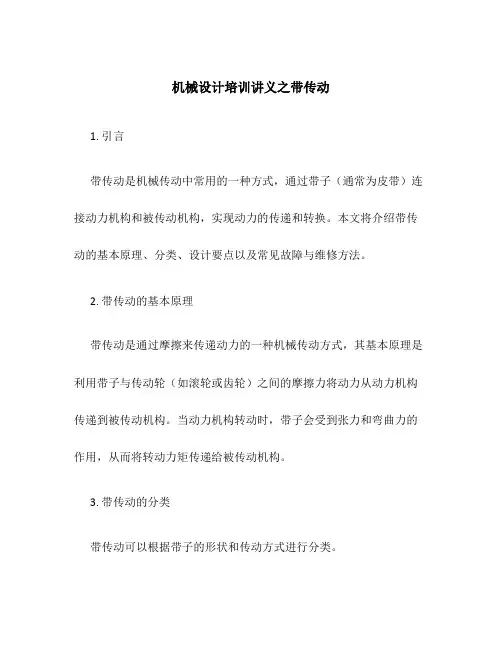

机械设计培训讲义之带传动1. 引言带传动是机械传动中常用的一种方式，通过带子（通常为皮带）连接动力机构和被传动机构，实现动力的传递和转换。

本文将介绍带传动的基本原理、分类、设计要点以及常见故障与维修方法。

2. 带传动的基本原理带传动是通过摩擦来传递动力的一种机械传动方式，其基本原理是利用带子与传动轮（如滚轮或齿轮）之间的摩擦力将动力从动力机构传递到被传动机构。

当动力机构转动时，带子会受到张力和弯曲力的作用，从而将转动力矩传递给被传动机构。

3. 带传动的分类带传动可以根据带子的形状和传动方式进行分类。

3.1 带子的形状分类根据带子的形状，带传动可以分为平带传动和 V 带传动两种。

3.1.1 平带传动平带传动是利用平面带子进行传动的一种方式，适用于传递较小功率的场景。

常见的平带传动包括平带轮传动和平带变速器传动。

3.1.2 V 带传动V 带传动是利用 V 形带子进行传动的一种方式，适用于传递较大功率的场景。

常见的 V 带传动包括多槽 V 带传动和单槽 V 带传动。

3.2 传动方式的分类根据传动方式的不同，带传动可以分为直线带传动和交叉带传动两种。

3.2.1 直线带传动直线带传动是指带子和传动轮之间的摩擦力在同一平面内进行传递的一种方式。

在直线带传动中，带子和传动轮的周向速度相等，传动效率较高，但传动能力较小。

3.2.2 交叉带传动交叉带传动是指带子和传动轮之间的摩擦力在不同平面内进行传递的一种方式。

在交叉带传动中，带子和传动轮的周向速度不等，传动能力较大，但传动效率较低。

4. 带传动的设计要点在进行带传动设计时，需要考虑以下几个要点：4.1 选择适当的带材和带宽根据传动功率和工作环境的要求，选择适当的带材和带宽。

常用的带材包括橡胶带和聚酯带，带宽一般根据传动功率和传动比来确定。

4.2 选取合适的传动比根据传动功率和工作要求，选取合适的传动比。

传动比的选择需要综合考虑带子的张力、带子的弯曲半径、传动效率等因素。

带传动基础知识介绍：带传动的工作原理：.以张紧在至少两轮上带作为中间挠性件，靠带与轮接触面间产生摩擦力来传递运动或动力。

带传动的分类及优缺点：带传动的分类：按其传动原理不同可分为：摩擦型和啮合型两大类，摩擦型过载可以打滑但传动比不准确，啮合型可保证同步传动比。

以传动的原理来分：摩擦带传动，啮合带传动。

按用途分类：传动带，输送带； 按带的截面形状来分：平带，V 带，同步带。

胶帆布平带编织带棉纶片复合高速环形胶带 窄V 带普通V 带 联组V 带汽车V 带齿形V 带多楔带大楔角V 带双面V 带圆形带 宽V 带V 带平带 摩擦传动分类 梯形齿同步带 圆弧同步齿形带 同步齿形带 啮合传动分类图： 带传动的类型（根据形状划分的）带传动优点：1）有过载保护作用(过载打滑可起到保护作用) 2）有缓冲吸振作用 3）运行平稳无噪音 4）适于远距离传动,传动最大距离为15m ）制造、安装精度要求不高 带传动的缺点：1）有弹性滑动使传动比i 不恒定 2）张紧力较大（与啮合传动相比）轴上压力较大 3）结构尺寸较大、不紧凑 4）打滑，使带寿命较短 5）带与带轮间会产生摩擦放电现象，不适宜高温、易燃、易爆的场合。

主要失效形式：1.带在带轮上打滑，不能传递动能。

2.带由于疲劳产生脱层、撕裂和拉断。

3.带的工作表面产生磨损。

带传动的应用：带传动应用于两轴平行，并且主动轮、从动轮平行的场合。

带传动的应用范围较为广泛，其工作速度一般为5m/s-25m/s, 使用高速环形胶带时可达60m/s ；使用锦纶片复合平带时，可达80m/s 。

胶帆布平带传递功率小于500Kw ，普通V 带传递功率小于700kW 。

带传动因具有许多的的优点，它广泛应用于各种中低精度的传动领域。

运动简图如图所示：电机输送带V 带减速器 联轴器图：带传动运动简图带和带轮平带和V 带平带。

胶帆布平带抗拉强度较大，耐湿性好，价廉，开边式教柔软。

在平带中应用最多。

此外编织带曲挠性好，传递功率小，易松弛。

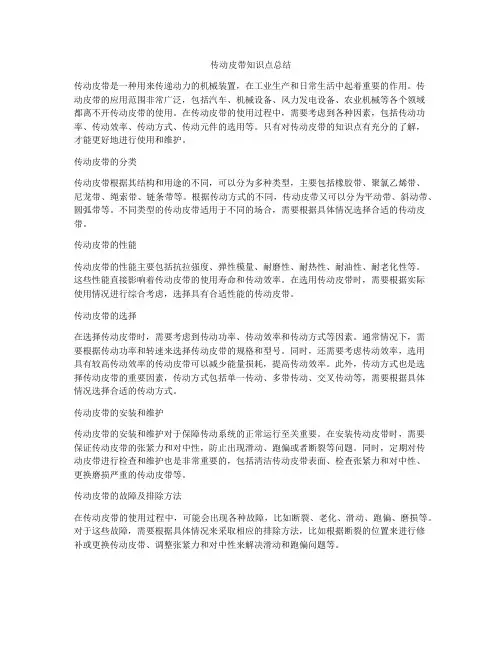

传动皮带知识点总结传动皮带是一种用来传递动力的机械装置，在工业生产和日常生活中起着重要的作用。

传动皮带的应用范围非常广泛，包括汽车、机械设备、风力发电设备、农业机械等各个领域都离不开传动皮带的使用。

在传动皮带的使用过程中，需要考虑到各种因素，包括传动功率、传动效率、传动方式、传动元件的选用等。

只有对传动皮带的知识点有充分的了解，才能更好地进行使用和维护。

传动皮带的分类传动皮带根据其结构和用途的不同，可以分为多种类型，主要包括橡胶带、聚氯乙烯带、尼龙带、绳索带、链条带等。

根据传动方式的不同，传动皮带又可以分为平动带、斜动带、圆弧带等。

不同类型的传动皮带适用于不同的场合，需要根据具体情况选择合适的传动皮带。

传动皮带的性能传动皮带的性能主要包括抗拉强度、弹性模量、耐磨性、耐热性、耐油性、耐老化性等。

这些性能直接影响着传动皮带的使用寿命和传动效率。

在选用传动皮带时，需要根据实际使用情况进行综合考虑，选择具有合适性能的传动皮带。

传动皮带的选择在选择传动皮带时，需要考虑到传动功率、传动效率和传动方式等因素。

通常情况下，需要根据传动功率和转速来选择传动皮带的规格和型号。

同时，还需要考虑传动效率，选用具有较高传动效率的传动皮带可以减少能量损耗，提高传动效率。

此外，传动方式也是选择传动皮带的重要因素，传动方式包括单一传动、多带传动、交叉传动等，需要根据具体情况选择合适的传动方式。

传动皮带的安装和维护传动皮带的安装和维护对于保障传动系统的正常运行至关重要。

在安装传动皮带时，需要保证传动皮带的张紧力和对中性，防止出现滑动、跑偏或者断裂等问题。

同时，定期对传动皮带进行检查和维护也是非常重要的，包括清洁传动皮带表面、检查张紧力和对中性、更换磨损严重的传动皮带等。

传动皮带的故障及排除方法在传动皮带的使用过程中，可能会出现各种故障，比如断裂、老化、滑动、跑偏、磨损等。

对于这些故障，需要根据具体情况来采取相应的排除方法，比如根据断裂的位置来进行修补或更换传动皮带、调整张紧力和对中性来解决滑动和跑偏问题等。

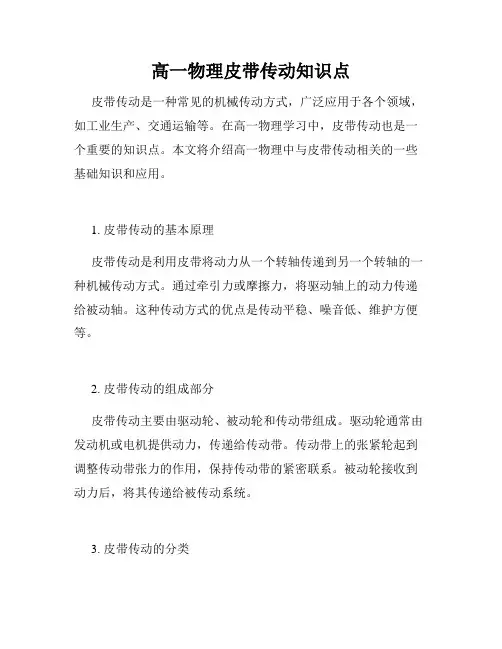

高一物理皮带传动知识点皮带传动是一种常见的机械传动方式，广泛应用于各个领域，如工业生产、交通运输等。

在高一物理学习中，皮带传动也是一个重要的知识点。

本文将介绍高一物理中与皮带传动相关的一些基础知识和应用。

1. 皮带传动的基本原理皮带传动是利用皮带将动力从一个转轴传递到另一个转轴的一种机械传动方式。

通过牵引力或摩擦力，将驱动轴上的动力传递给被动轴。

这种传动方式的优点是传动平稳、噪音低、维护方便等。

2. 皮带传动的组成部分皮带传动主要由驱动轮、被动轮和传动带组成。

驱动轮通常由发动机或电机提供动力，传递给传动带。

传动带上的张紧轮起到调整传动带张力的作用，保持传动带的紧密联系。

被动轮接收到动力后，将其传递给被传动系统。

3. 皮带传动的分类根据传动方式的不同，皮带传动可以分为平带传动和V带传动。

平带传动即传动带横截面为矩形，适用于较小的传动功率。

V带传动的传动带横截面为梯形，能够承载较大的传动功率。

4. 皮带传动的优点和缺点皮带传动的优点包括传动平稳、噪音低、维护方便等。

与传统的齿轮传动相比，皮带传动能够减少震动和冲击，保护机械设备不受损伤。

然而，皮带传动也有其缺点，如传动效率较低、传动比不可调节等。

5. 皮带传动的应用皮带传动在各个领域都有广泛的应用。

在工业生产中，皮带传动常用于输送带、风机、压缩机等设备。

在交通运输行业，汽车发动机的曲轴就是通过皮带传动来驱动的。

6. 皮带传动的问题与解决方法在使用皮带传动时，可能会面临一些问题，如传动带的松弛、打滑等。

为了解决这些问题，我们可以采取张紧皮带、使用摩擦剂等方法。

此外，定期检查和维护也是维持皮带传动正常运行的关键。

7. 皮带传动的经济性分析使用皮带传动时，我们需要综合考虑其经济性。

除了传动效率和可靠性外，我们还需要考虑其使用寿命、维护成本等因素。

通过对比不同传动方式的经济性，我们可以选择最适合的传动方式。

总结起来，高一物理中的皮带传动知识点涉及到其基本原理、组成部分、分类、优缺点、应用、问题与解决方法以及经济性分析等方面。

皮带传动原理知识点总结一、皮带传动的基本结构皮带传动由传动带、带轮和张紧装置组成。

传动带是连接两个或多个带轮的柔性材料，通常由橡胶或聚氯乙烯等材料制成。

带轮是传动带的驱动和被动部分，通过带轮的运动来传递动力和运动。

张紧装置是用来调节皮带的张紧度，确保传动的稳定性。

基本结构如下图所示：(1) 传动带：传动带是皮带传动的核心部件，负责传递动力和运动。

传动带通常由橡胶、聚氯乙烯等材料制成，具有柔韧性和耐磨性。

根据不同的工作环境和传动要求，传动带可以采用不同的材料和结构，如V型带、齿形带等。

(2) 带轮：带轮是传动带的驱动和被动部分，通过带轮的运动来传递动力和运动。

带轮通常采用铸铁或钢制成，具有一定的硬度和韧性。

根据不同的传动要求，带轮可以设计成平面带轮、凸缘带轮、凹槽带轮等。

(3) 张紧装置：张紧装置是用来调节皮带的张紧度，确保传动的稳定性。

张紧装置通常包括张紧轮、张紧杆、张紧螺母等部件，通过调节这些部件可以改变皮带的张紧度和工作状态。

二、皮带传动的工作原理皮带传动利用带轮间传动带的柔性来传递动力和运动。

当驱动轮转动时，传动带被拉紧并与驱动轮接触，通过摩擦力传递动力和运动。

被动轮随之运动，实现了动力的传递。

张紧装置可以调节皮带的张紧度，确保传动的稳定性。

在皮带传动中，传动带与带轮之间的摩擦力是实现传动的关键。

摩擦力越大，传动效率越高，但摩擦力过大会增加带轮和传动带的磨损，降低传动效率。

因此，在设计和使用皮带传动时，需要合理选择传动带和带轮的材料、表面处理方式、张紧装置的设置等，以确保传动的稳定性和高效性。

三、皮带传动的优缺点皮带传动具有如下优点：(1) 结构简单：皮带传动的结构相对简单，不需要润滑油和防尘装置，维护方便。

(2) 传动平稳：由于传动带具有一定的柔性，可以减缓扭矩冲击，传动平稳。

(3) 噪音小：皮带传动的摩擦噪音较小，利于降低车辆和机械设备的噪音水平。

(4) 可靠性高：皮带传动的工作稳定，能够适应高速、大功率的传动要求，可靠性高。

§８—１概述：一、带传动的组成和类型1．组成：主动带轮1，从动带轮22．工作原理：靠带和带轮间的摩擦力或啮合来传递运动和动力。

3．特点：1〕结构简单，本钞票低2〕传动平稳3〕能缓冲减振4．类型：1〕平带传动：优点：结构最简单适用：用于中心距较大的埸合2〕V带传动：优点：(1)(2)(3)V适用：应用最广泛34二、V带的类型和结构：1、类型：一般V带、窄V带、宽VV带、联组V带等多种。

注：一般V带最常用，以下要紧讨论普通V带。

2、一般V带的结构等：种类：按抗拉体的不同，分二种：1〕帘布芯V带：抗拉体为帘布，制造较方便。

2〕绳芯V带：抗拉体为线绳，柔韧性好，弯曲曲折折曲曲折折折折强度高。

平带V带型号：分Y 、Z 、A 、B 、C 、D 、E 七种 截面尺寸，承载能力↑节面：带垂直于底面弯曲曲折折曲曲折折折折时，带中既不伸长也不缩短的中性层面。

节宽b P ：带节面的宽度轮槽节宽b p ：V 带轮轮槽与配用V 带节宽相等处的槽宽 节圆直径d p ：V 带轮在轮槽节宽处的直径 基准宽度b d ：国标 的V 带轮轮槽宽度 1〕等于配用V 带的节宽，即：b d =b p 2〕b d 是一个无公差 值基准直径d d ：V 带轮在轮槽基准宽度b基准长度L d ：在 张紧力下，V 带中与公称长度：以基准长度L d 表示。

注：1〕V 带的截面尺寸，5.表8-1. 2〕V 带的基准长度系列，6.表8-2.§８—２带传开工作情况的分析：一．几何计算：1∵a=O 1O 2＞＞O 2E=(d d2-d d1)/2 ∴β特别小，因此有： α1=π-2β=π-(d d2-d d1)/a[rad]=180°°×(d d2-d d1)/a α2=π+2β=π+(d d2-d d1=180°°×(d d2-d d1)/a2.基准长度L d ：∵cos β=1-β2/2!β∴3.中心距a:二．带传动的受力分析：1．预紧力F O 2．摩擦力F f ：带传开工作时，主动轮带又靠F f 驱使从动带轮2转动。

带传动设计知识点总结导言传动设计是机械设计中非常重要的一个领域，涉及到机械传动系统的设计、分析、优化等方面，直接影响到机械设备的性能、效率和可靠性。

传动设计的知识点涵盖了机械传动的基本原理、传动元件的选型和设计、传动系统的分析与优化等内容。

本文将对传动设计的相关知识进行总结和归纳，以便读者对传动设计有更深入的了解。

一、传动基础知识1. 机械传动的基本原理机械传动是利用机械元件（如齿轮、带轮、链轮等）传递动力和运动的一种方式。

传动系统包括传动比、传动方式、传动力矩等概念。

了解机械传动的基本原理对于传动设计至关重要。

2. 动力传动的分类动力传动按用途可分为变速传动、定速传动和连接传动；按传动方式可分为齿轮传动、带传动、链传动和联轴器传动等。

3. 传动元件的选型与计算传动元件的选型和计算是传动设计的基础工作，包括齿轮的模数、齿数、分度圆直径的计算、带传动的带轮选型和计算、链传动的链条选型和计算等。

二、传动元件的设计与制造1. 齿轮传动的设计与制造齿轮传动是传动系统中常用的一种传动方式，其设计和制造涉及到齿轮的齿形设计、啮合角度、齿面硬度、齿轮精度等方面的内容。

2. 带传动的设计与制造带传动是一种使用柔性带进行传动的方式，其设计和制造主要包括带轮的选型、带的选型和计算、带轮与带的配合设计等内容。

3. 链传动的设计与制造链传动是一种使用链条进行传动的方式，其设计和制造主要包括链条的选型和计算、链轮的设计与制造、链条的张紧设计等内容。

4. 联轴器的设计与制造联轴器是用于连接两个轴的机械元件，在传动系统中起着连接传动的作用，其设计和制造主要包括弹性联轴器、齿式联轴器和蜗轮联轴器等。

三、传动系统的分析与优化1. 传动系统的分析传动系统的分析是对传动系统中各个元件进行计算和分析，以确定传动系统的性能、传动比、传动效率等参数，进而确定传动系统的工作能力和可靠性。

2. 传动系统的优化传动系统的优化是在分析结果的基础上，对传动系统进行结构和参数的优化设计，以提高传动系统的效率、降低噪音、减小体积和重量等方面。

传动带基础知识培训一、传动带的概念传动带是一种用于传动机械动力的装置，通常由橡胶、聚氯乙烯、聚氨酯等材料制成。

传动带被广泛应用于各种机械设备中，如汽车发动机、工业生产线等。

它的主要作用是传递动力、承担负载以及减少冲击和振动。

二、传动带的分类根据结构和用途，传动带可以分为V型带、圆带、软橡胶带和特种带等几种类型。

其中，V型带适用于高速和大功率所需的传动；圆带适用于低速大扭矩传动，软橡胶带适用于较为特殊的环境和条件下的传动，特种带则适用于一些具有特殊要求的传动。

三、传动带的安装与维护1. 安装前的准备工作：在安装传动带之前，要清理传动系统的各个部件，检查轴承、传动轴等部件的磨损程度，确保不存在异常。

另外，应根据实际情况选择合适的传动带型号和长度。

2. 传动带的安装方法：将传动带按照正确的方法套在传动轮上，使其拉紧，并根据标准要求进行正确的调整，以保证传动带的工作效果。

3. 传动带的维护保养：传动带在使用过程中会逐渐磨损，需要定期进行维护保养，以延长传动带的使用寿命。

维护保养包括传动带的清洁、润滑和调整等工作。

四、传动带的故障与排除1. 传动带断裂：如果传动带断裂，可能是因为传动带老化、疲劳或受到外力冲击造成的。

此时需要更换传动带并检查传动系统的其他部件是否正常。

2. 传动带打滑：传动带打滑通常是由于张力不足或传动轴不平行引起的，如果出现这种情况，应立即检查并调整传动带的张力，并清理或更换受损的部件。

3. 传动带异响：传动带在工作中出现异响可能是由于传动轮、滚轮或轴承等部件损坏引起的，需要及时检查并更换损坏的部件。

五、传动带的使用注意事项1. 避免过载：传动带的使用应根据其额定功率进行，不要超负荷使用，以免损坏传动带。

2. 定期检查：传动带在使用过程中应定期进行检查和维护，及时发现并排除问题。

3. 正确使用：传动带在使用过程中，应遵循正确的使用方法，避免将传动带过弯或磨擦。

4. 温度控制：在高温环境下使用传动带时，应采取相应的降温措施，以免传动带老化。
