带传动的基本知识

带传动机构是机械工程中常见的一种装置，用于将动力传递到不同的部件或机构。

它由多个组件组成，包括轴、齿轮、链条或皮带等。

在本文中，我将逐步介绍带传动机构的基本知识点。

第一步：了解带传动机构的基本原理带传动机构利用齿轮、链条或皮带等来传递力量和运动。

这种机构常见于汽车、机械设备和其他各种工业应用中。

它的原理是通过将动力从一个轴传递到另一个轴，使得不同的部件或机构能够协同工作。

第二步：了解带传动机构的组成部件带传动机构由多个组件组成。

其中最常见的是齿轮、链条和皮带。

齿轮是一种常用的传动元件，它通过齿轮之间的啮合来传递动力。

链条和皮带则通过拉力来传递动力，其优点是运动平稳且不需要润滑。

第三步：了解带传动机构的类型带传动机构根据传动方式的不同可以分为几种类型。

其中最常见的是平行轴齿轮传动，它由两个平行轴上的齿轮组成。

还有交错轴齿轮传动，它由两个交叉的轴上的齿轮组成。

此外，还有链条传动和皮带传动等其他类型。

第四步：了解带传动机构的优缺点带传动机构具有一些优点和缺点。

其中的优点包括传动效率高、传动比可调节、噪音低、维护简单等。

而缺点则包括传动精度低、受环境因素影响较大等。

因此，在选择带传动机构时，需要根据具体应用场景来进行综合考虑。

第五步：了解带传动机构的应用领域带传动机构广泛应用于各个领域。

在汽车行业中，带传动机构常用于发动机和车轮之间的动力传递。

在机械工程中，它常用于各种机械设备的传动系统。

同时，带传动机构也用于家用电器、船舶、飞机等领域。

第六步：了解带传动机构的维护与保养带传动机构在使用过程中需要进行定期维护和保养，以确保其正常运行。

维护工作包括定期检查齿轮的磨损情况、链条或皮带的松紧程度以及润滑油的添加情况等。

同时，还需要注意避免过大的负载和长时间的高速运转，以降低机构的故障风险。

通过以上的步骤，我们对带传动机构的基本知识点有了初步的了解。

带传动机构作为机械工程中常见的一种装置，其原理、组成部件、类型、优缺点以及应用领域都是需要掌握的基本知识。

什么是皮带传动，皮带传动有什么特点呢带传动知识百科——济南佐鲁机械设备有限公司带传动是通过中间挠性件—传动带，把主动轴的运动和动力传给从动轴的一种机械传动形式，常用于两轴相距较远的场合。

与其他机械传动相比，带传动结构简单、成本低廉，是一种应用很广的机械传动。

1 、带传动的工作原理带传动一般由主动带轮1 、从动带轮2、紧套在两带轮上的传动带3 及机架组成，如图８-１。

2 、带传动的类型带传动按传动原理来分有摩擦式和啮合式两种。

本文主要讨论摩擦式带传动的问题。

、摩擦式带传动是依靠紧套在带轮上的传动带与带轮接触面之间产生的摩擦力来传递运动和动力的。

按传动带的截面形状，又可分为平带（图８-２（a）），V 带（图８-２（b））、多楔带（图８-２（c））和圆形带（图８-２（d））等。

、平带的截面形状为矩形，与带轮轮面相接触的内表面为工作面，主要用于两轴平行、转向相同的较远距离的传动。

、 V 带的截面形状为梯形，与轮槽相接触的两侧面为工作面。

带轮的轮槽也是梯形，根据楔面的受力分析可知，在相同张紧力和相同摩擦系数的条件下，V 带产生的摩擦力要比平带的摩擦力大，所以 V 带传动能力强，结构更紧凑，在机械传动中应用最广泛。

V 带按其宽度和高度相对尺寸的不同，又分为普通 V 带、窄 V 带、宽 V 带、汽车 V 带、齿形 V 带、大楔角 V 带等多种类型。

目前，普通 V 带应用最广。

、多楔带相当于平带与多根 V 带的组合，兼有两者的优点，多用于结构要求紧凑的大功率传动中。

、圆形带的截面形状为圆形，仅用于如缝纫机、仪器等低速、小功率的传动。

、啮合式带传动是靠传动带与带轮上的齿相互啮合来传递运动和动力的，比较典型的图８-３所示的同步带传动。

同步带除保持了摩擦带传动的优点外，还具有传递功率大，传动比准确等优点，多用于要求传动平稳、传动精度较高的场合，如录音机、食品搅拌机、数控机床、纺织机械等。

同步带的截面为矩形，带的内环表面成齿形。

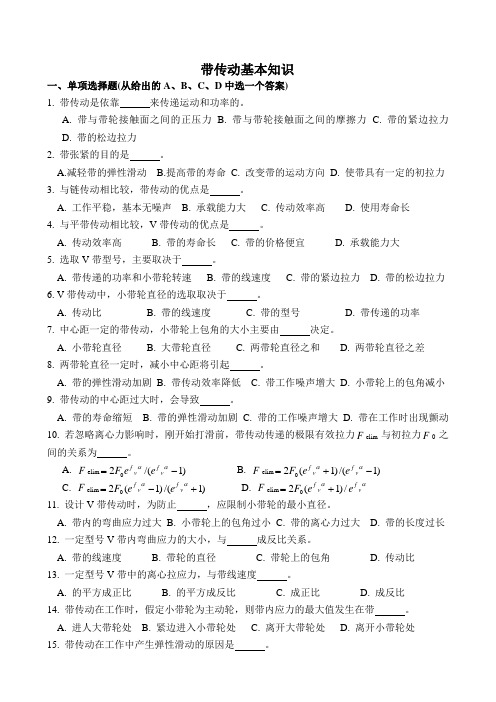

带传动基本知识一、单项选择题(从给出的A 、B 、C 、D 中选一个答案)1. 带传动是依靠 来传递运动和功率的。

A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2. 带张紧的目的是 。

A.减轻带的弹性滑动B.提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3. 与链传动相比较，带传动的优点是 。

A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4. 与平带传动相比较，V 带传动的优点是 。

A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5. 选取V 带型号，主要取决于 。

A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6. V 带传动中，小带轮直径的选取取决于 。

A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7. 中心距一定的带传动，小带轮上包角的大小主要由 决定。

A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8. 两带轮直径一定时，减小中心距将引起 。

A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9. 带传动的中心距过大时，会导致 。

A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10. 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力Felim 与初拉力F 0之间的关系为 。

A. Felim )1/(20-=ααv f v f e e F B. F elim )1/()1(20-+=ααv f v f e e F C. F elim )1/()1(20+-=ααv f v f e e F D. F elim ααv f v f e e F /)1(20+=11. 设计V 带传动时，为防止 ，应限制小带轮的最小直径。

A. 带内的弯曲应力过大B. 小带轮上的包角过小C. 带的离心力过大D. 带的长度过长12. 一定型号V 带内弯曲应力的大小，与 成反比关系。

带传动基础知识介绍：带传动的工作原理：.以张紧在至少两轮上带作为中间挠性件，靠带与轮接触面间产生摩擦力来传递运动或动力。

带传动的分类及优缺点：带传动的分类：按其传动原理不同可分为：摩擦型和啮合型两大类，摩擦型过载可以打滑但传动比不准确，啮合型可保证同步传动比。

以传动的原理来分：摩擦带传动，啮合带传动。

按用途分类：传动带，输送带； 按带的截面形状来分：平带，V 带，同步带。

胶帆布平带编织带棉纶片复合高速环形胶带 窄V 带普通V 带 联组V 带汽车V 带齿形V 带多楔带大楔角V 带双面V 带圆形带 宽V 带V 带平带 摩擦传动分类 梯形齿同步带 圆弧同步齿形带 同步齿形带 啮合传动分类图： 带传动的类型（根据形状划分的）带传动优点：1）有过载保护作用(过载打滑可起到保护作用) 2）有缓冲吸振作用 3）运行平稳无噪音 4）适于远距离传动,传动最大距离为15m ）制造、安装精度要求不高 带传动的缺点：1）有弹性滑动使传动比i 不恒定 2）张紧力较大（与啮合传动相比）轴上压力较大 3）结构尺寸较大、不紧凑 4）打滑，使带寿命较短 5）带与带轮间会产生摩擦放电现象，不适宜高温、易燃、易爆的场合。

主要失效形式：1.带在带轮上打滑，不能传递动能。

2.带由于疲劳产生脱层、撕裂和拉断。

3.带的工作表面产生磨损。

带传动的应用：带传动应用于两轴平行，并且主动轮、从动轮平行的场合。

带传动的应用范围较为广泛，其工作速度一般为5m/s-25m/s, 使用高速环形胶带时可达60m/s ；使用锦纶片复合平带时，可达80m/s 。

胶帆布平带传递功率小于500Kw ，普通V 带传递功率小于700kW 。

带传动因具有许多的的优点，它广泛应用于各种中低精度的传动领域。

运动简图如图所示：电机输送带V 带减速器 联轴器图：带传动运动简图带和带轮平带和V 带平带。

胶帆布平带抗拉强度较大，耐湿性好，价廉，开边式教柔软。

在平带中应用最多。

此外编织带曲挠性好，传递功率小，易松弛。

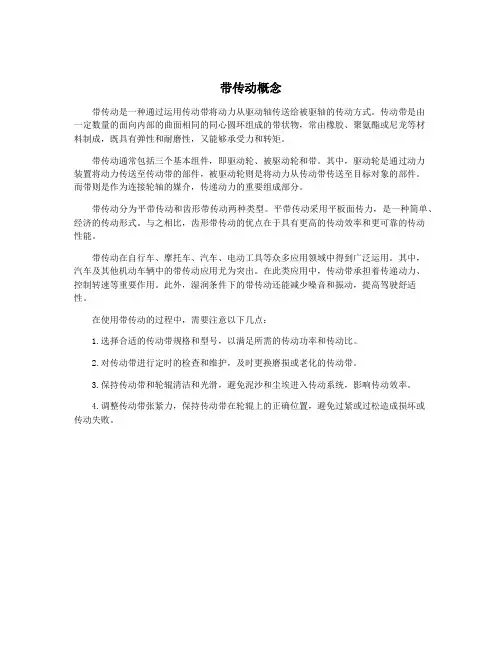

带传动概念
带传动是一种通过运用传动带将动力从驱动轴传送给被驱轴的传动方式。

传动带是由
一定数量的面向内部的曲面相同的同心圆环组成的带状物，常由橡胶、聚氨酯或尼龙等材
料制成，既具有弹性和耐磨性，又能够承受力和转矩。

带传动通常包括三个基本组件，即驱动轮、被驱动轮和带。

其中，驱动轮是通过动力
装置将动力传送至传动带的部件，被驱动轮则是将动力从传动带传送至目标对象的部件。

而带则是作为连接轮轴的媒介，传递动力的重要组成部分。

带传动分为平带传动和齿形带传动两种类型。

平带传动采用平板面传力，是一种简单、经济的传动形式。

与之相比，齿形带传动的优点在于具有更高的传动效率和更可靠的传动
性能。

带传动在自行车、摩托车、汽车、电动工具等众多应用领域中得到广泛运用。

其中，
汽车及其他机动车辆中的带传动应用尤为突出。

在此类应用中，传动带承担着传递动力、
控制转速等重要作用。

此外，湿润条件下的带传动还能减少噪音和振动，提高驾驶舒适
性。

在使用带传动的过程中，需要注意以下几点：
1.选择合适的传动带规格和型号，以满足所需的传动功率和传动比。

2.对传动带进行定时的检查和维护，及时更换磨损或老化的传动带。

3.保持传动带和轮辊清洁和光滑，避免泥沙和尘埃进入传动系统，影响传动效率。

4.调整传动带张紧力，保持传动带在轮辊上的正确位置，避免过紧或过松造成损坏或
传动失败。

带传动设计知识点总结带传动是一种常用的机械传动方式，它通过两个或多个带子将动力传递给其他部件。

在工程设计过程中，我们需要考虑各种因素来确保带传动系统的效率和可靠性。

以下是带传动设计过程中需要了解的关键知识点总结。

一、带传动的基本结构和原理带传动由驱动轮、从动轮和传动带组成。

驱动轮通过带子传递动力给从动轮，带子紧贴在两者的周边，通过摩擦力实现传动。

带传动主要依靠摩擦力和张紧力来工作，可以将旋转运动转换为线性运动。

二、带传动的类型1. 平行轴带传动：驱动轮和从动轮的轴线平行，常见的有平带传动和V带传动。

平带传动适用于中小功率和低转速的传动，而V带传动适用于大功率和高转速的传动。

2. 交叉轴带传动：驱动轮和从动轮的轴线相交，常见的有交叉带传动和牵引带传动。

交叉带传动适用于轴间距较小且需要双向传动的场合，而牵引带传动适用于双轮驱动的车辆。

三、带传动的设计参数1. 传动比：传动比是驱动轮和从动轮的周速比，决定了输出转速与输入转速的关系。

2. 中心距：驱动轮和从动轮的轴心距离，决定了带传动的工作状态、张紧力的大小等。

3. 带速：带子的线速度，决定了带子的使用寿命和传输功率的大小。

4. 功率传递和效率：带传动的功率传递能力取决于带子的宽度、材料、绷紧方式等因素。

传动效率则受到摩擦、弯曲、滑移等损失的影响。

四、带传动的设计考虑因素1. 带子的选择：带子的选择需综合考虑工作条件、传动功率、速度、噪音、寿命等因素来确定合适的材料和型号。

2. 张紧方式：带传动需要保持适当的张紧力，以确保带子紧贴传动轮并防止滑动或甩脱。

常用的张紧方式有手动调节、自动调节和弹簧张紧。

3. 传动轮的设计：传动轮的直径、宽度、材料等参数需根据带子和工作条件来选择，以确保足够的摩擦力和传递功率。

4. 防护和润滑：带传动系统需要适当的防护措施，防止灰尘、水分、化学物质等对带子和传动轮的损害。

润滑则有助于减少摩擦磨损和提高传动效率。

综上所述，带传动设计需要考虑带传动的基本结构和原理，了解不同类型的带传动及其适用场合。
