当前位置：文档之家 › 芳纶纤维PPT演示课件

芳纶纤维PPT演示课件

  • 格式：ppt
  • 大小：1.61 MB
  • 文档页数：51

下载文档原格式

  / 51

合集下载

凯夫拉Kevlar纤维PPT课件

凯夫拉Kevlar纤维PPT课件
织物具有较好的热绝缘性 • 具有极好的热稳定性，500℃以上降解 • 抗燃性能好，不产生后燃烧，不帮助燃烧，427
℃炭化 • 尺寸稳定性好，具有非常低的热收缩
29
四、凯夫拉纤维的性能
4. 化学性能：
• 氧化稳定性好，有极好的稳定性和很低的强度损 失，在有氧环境下，长时间使用的最高温度为 150度
• 有良好的耐碱性，耐酸性好于锦纶，具有良好的 耐有机溶剂、漂白剂以及抗虫蛀和霉变，对橡胶 有良好的粘附性，但耐日晒和抗紫外线能力差
34
五、Kevlar纤维的应用
1. 产业用纺织品：
• 缆绳类：升降机吊索、快艇绳索 • 编织线绳类：耐热缝线、发热线 • 编织带类：耐热带、安全带、运输带 • 织物：篷布、耐热帆布、降落伞用布 • 非织造布：耐热毡 • 土工布：增强格栅材料
35
五、Kevlar纤维的应用
2.防护服： • 防弹衣：防弹背心、防弹头盔 • 切割防护：安全手套、运动衣等 • 防腐蚀：工作防护服
38
锦纶1.14，聚酯1.38，碳纤维1.8 玻璃纤维2.25，钢丝7.8
17
四、凯夫拉纤维的性能
2.机械性能： 1）强伸性能：比强度、比模量高,对温度不敏感
单丝强度：22.9-26.5cN/dtex 捻系数对强度的影响：开始随捻度增加，强度增加，
并达到以最高值后，随后下降。最佳捻系数1.1。 自由长度：指纤维由于自身重量而断裂的长度，它等
30
Kevlar49纤维比热容
温度/K
比热kj/(kgK) 温度/K
比热kj/(kgK)
273
1220
473
2620
3231600523 Nhomakorabea2740
373

芳纶纤维

芳纶纤维
芳纶纤维
严妍
1
芳纶的简介 芳纶的分类 主要的产品及其制备
2
3
4
芳纶的应用
研究方向
5
芳纶纤维
芳纶全称为"芳香族聚酰胺纤维",是一种新型高科 技合成纤维，诞生于20世纪60年代末。有很多品种，如 Aramid fiber（帝人芳纶的商品名为 Twaron，杜邦公司 的商品名为Kevlar），芳纶纤维主要分为对位芳酞胺纤 维(芳纶1414 )和间位芳酞胺纤维(芳纶1313 )。 冷战结束后，芳纶作为高技术含量的纤维材料大量 用于民用领域 。
称为非石棉纤维橡胶垫片，或称为无石棉垫片、代石棉垫片。其主要
增强材料为代石棉纤维、无机纤维、碳/石墨纤维等。
2014-6-6
特点
超高强度、高模量和耐高温、耐酸耐碱、重量轻等 优良性能,其强度是钢丝的 5～6倍 ，模量为钢丝或玻 璃纤维的2～3倍，韧性是钢丝的2倍，而重量仅为钢丝 的1/5左右，在560度的温度下，不分解，不融化。它 具有良好的绝缘性和抗老化性能，具有很长的生命周 期。
2014-6-6
芳纶制的绳 防弹衣
2014-6-6
轮胎
芳纶的阻燃布
航空航天和军需工业上的应用
芳纶可用于制作大型飞机 的二次结构材料，如机舱门、 窗、机翼、整流罩体表面等， 也可制作机内天花板、舱壁等，
可减轻其质量。芳纶复合材料
可制造导弹的固体火箭发动机 壳、压力容器、宇宙飞船驾驶
舱、潜艇、防弹装甲车、防弹
n
2014-6-6
突出特点：
耐高温性能好，高温下的强度保持率好、抗氧化 性、耐水性良好等，主要用作耐高温材料。
缺点：强度、模量低。 用途：耐高温防护服、消防服和军服等。

芳纶纤维

芳纶纤维

芳纶纤维 - 间位芳纶
间位芳纶全称“聚间苯二甲酰间苯二胺”，英文缩写MPIA( poly-m-p纶1313。芳纶1313是一种开发早、应用广、产量大、发展快的耐高温纤维品种，其总量居特种纤维的第二位。其分子结构为：聚间苯二甲酰间苯二胺是排列规整的锯齿型大分子，在熔融以前就已经分解，玻璃化温度Tg为270℃，在350℃以下不会发生明显的分解和碳化。当温度超过400℃时，纤维逐渐发脆、炭化直至分解，但是不会产生熔滴；在火焰中不延燃，具有较好的阻燃性，极限氧指数LOI为29%—32%，性能极佳。间位芳纶的突出特点是优异的耐高温性，良好的尺寸稳定性，优良的可纺性、防火性和耐腐蚀性。
(l)聚间苯二甲酰间苯二胺缩聚物的制备芳纶1313由间苯二甲酰氯(ICI)和间苯二胺(MPD)缩聚而成，其反应式为：生产缩聚物主要有如下三种方法。
①界面缩聚法 把配方量的间苯二胺溶于定量的水中，加入少量的酸吸收剂成为水相。再将配方量的ICI溶于有机溶剂中，然后边强烈搅拌边把ICI溶液加到MPD的水溶液中，在水和有机相的界面上立即发生反应，生成聚合物沉淀，经过分离、洗涤干燥后得到固体聚合物。
③乳液缩聚法 将ICI溶于与水有一定相溶性的有机溶剂（如环己酮），MPD溶于含有酸吸收剂的水中，高速搅拌，使缩聚反应在搅拌时形成的乳液体系的有机相中进行。此方法利于热量传递。此外，还有专利报道有气相缩聚法制备芳香族聚酰胺。
鉴于低温溶液缩聚与界面缩聚、乳液缩聚相比，耗用溶剂少，生产效率高，在直接使用树脂溶液进行纺丝、打浆和制膜时可以省去树脂析出、水洗和再溶解等操作，在生产上更为经济，所以低温溶液聚合
聚合过程包括适量的PPD在缩聚溶剂中溶解，氮气保护下冷却到-15℃，然后伴随搅拌添加TPC，生成的产物是黏稠的糊状浆，反应物允许静置过夜，同时逐渐升温至室温。通过将此反应物在混合器中用水搅拌，洗去溶剂和HCl，聚合物过滤收集。在该反应中，溶剂的选择、反应物的化学计量、体系中水分等因素对决定聚合物分子质量有重

芳纶纤维的结构青岛大学课件

芳纶纤维的结构青岛大学课件

化学方面的原因(主要原因)
a. 官能团的分解，使增长的分子链失去活性。 b. 单体组分的非当量比,使分子链未端带的是相 同的官能团,发生“链封闭”作用,而使增长着的 分子链失去活性。 c. 原料中混有单官能团杂质也会发生“链端封 闭”作 用。 d. 分子链内部发生环化反应或分子间发生环化 反应等都会发生链端封闭作用而使反应终止。
Tf
脆化温 度Tb
线型无定型态高分子物的形变--温度曲线
玻璃化 温度Tg
粘流温 度Tf
第五节 合成纤维
一、基础知识
纤维：长径比几十倍以上（长：1mm～几 百 米；径：几微米（μm）～几十微米）
纤度：单位长度纤维的重量 。 旦：克数/9000米； 特（tex）：克数/1000米； 分特：克数/100米
而增加，链增长过程是逐步完成的。
2．缩聚反应的历程
① 链的开始 ② 链的增长
aAa + bBb
aABb + ab
③ 链终止
缩聚反应链终止的原因。
物理方面的原因
a． 随着缩聚反应的进行，单体浓度越来越小， 官能团发生反应的机会减少。 b．缩聚物的粘度增加，整个分子链移动困难， 碰撞机会减少。
C．粘度大，生成的低分子排不出去，发生可 逆反应。
树 脂: 指尚未与各种添加剂混合的高聚物。 填 料:（又称添加剂）提高制品的强度和耐热性并 可降低成本。20~50%）。 增塑剂:（又称软化剂）使制品具有韧性。增强可塑 性，降低脆性和刚性。 稳定剂：防止塑料老化，延长使用寿命。 润滑剂：防止塑料在成型过程中粘附压模，造成脱 落困难。 固化剂：加速高聚物分子间发生交联、硬化。 色 料： 使制品美观。
过
玻璃态 渡 高弹态
态
粘流态

认识芳纶

认识芳纶

各类增强纤维比强度比模量
芳纶纤维的强度和模量高，密度低， 芳纶纤维的强度和模量高，密度低，因而此种增强纤 维有很高的比强度和比模量。 维有很高的比强度和比模量。
（1）不熔融 ） （2）高温能保持高强度与高弹性模量 ） （3）耐热、不易燃烧 ）耐热、 （4）尺寸稳定、几乎不发生蠕变 ）尺寸稳定、 （5）耐药性好，在有机溶剂及油中性能不下降 ）耐药性好， （6）耐疲劳性，耐磨性好 ）耐疲劳性， （7）对放射性线的抵抗性大 ） （8）非导电、且诱电性能优越 ）非导电、 （9）与无机纤维相比振动吸收性好、减衰速度快 ）与无机纤维相比振动吸收性好、
该纤维内部大分子沿纵向取向，取向度很高，生成了大约100％ 该纤维内部大分子沿纵向取向，取向度很高，生成了大约100％ 的 100 次晶结构。具有极强的链间结合力，抗拉强度可达2.2 N／tex以上 以上， 次晶结构。具有极强的链间结合力，抗拉强度可达2.2 N／tex以上， 弹性模量达48 N／tex，是一般锦纶的9 l0倍 不但可以耐酸碱， 弹性模量达48 N／tex，是一般锦纶的9～l0倍，不但可以耐酸碱，而 且对橡胶有良好的粘着力。间位芳纶的突出特点是优异的耐高温性， 且对橡胶有良好的粘着力。间位芳纶的突出特点是优异的耐高温性， 良好的尺寸稳定性，优良的可纺性、防火性和耐腐蚀。 良好的尺寸稳定性，优良的可纺性、防火性和耐腐蚀。聚间苯二甲酰 间苯二胺是排列规整的锯齿型大分子，在熔融以前就已经分解，玻璃 间苯二胺是排列规整的锯齿型大分子，在熔融以前就已经分解， 化温度Tg为270℃， 350℃以下不会发生明显的分解和碳化。 化温度Tg为270℃，在350℃以下不会发生明显的分解和碳化。当温度 Tg 以下不会发生明显的分解和碳化 超过400℃时 纤维逐渐发脆、炭化直至分解，但是不会产生熔滴； 超过400℃时，纤维逐渐发脆、炭化直至分解，但是不会产生熔滴； 400℃ 在火焰中不延燃，具有较好的阻燃性，限氧指数LOI为29％～32％ 在火焰中不延燃，具有较好的阻燃性，限氧指数LOI为29％～32％ 。 LOI ％～32

凯夫拉纤维解析ppt课件

凯夫拉纤维解析ppt课件
7. 芳纶纤维（凯夫拉）
1
对苯二胺
对苯二甲酰氯
O
OH
H
C
CN
N
n
聚对苯二甲酰对苯二胺
O
OH
H
C
CN
N
n
H2N
NH2 + ClOC H2N COCNl H2 + ClOHCN
NH O
COCl
聚间苯二甲酰间共价键
3
1. 芳纶纤维
全称：芳香族聚酰胺纤 维（Aramid fibers）
分子链在纤维轴向高度定向，强共价键
纤维横向分子纤间维氢力键学性能各向异性28
5. 芳纶纤维性能
1）力学性能：
① 拉伸强度：
Kevlar纤维的拉伸强度约为E-glass fiber的1.5
倍。与CF的拉伸强度相当或稍高。
② 拉伸模量：
Kevlar纤维的拉伸模量仅次于BF、CF。
③ 延伸率：
第二阶段，将聚合体溶解在溶剂中再进行纺丝， 制成所需要的纤维材料。
10
简单流程图
第一阶段
11
第二阶段
12
3. 芳纶纤维的制备
1）聚合物的准备： 简称PPTA (固态)
（1）原料 对苯二甲酰氯 对苯二胺 溶剂 （2）缩聚反应
13
（3）操作方式和特点
方式名称
操作过程
方法特点
间隙缩聚 N2气保护下聚合物单体溶 设备利用率低
（3) 高聚物溶液的特性：
高聚物溶液不溶于一般的溶剂， 仅溶于强酸，如硫酸、氯酸、 硝酸等。一般用硫酸
高聚物溶液呈液晶高聚物的特 点。体积分数<12%，溶液呈各 向同性；体积分数>20%，高取 向的液晶，各向异性

203527_第八章_芳纶纤维


用途：航空材料、体育器材、建
筑材料等。其中用作防弹材料是一 个重大飞跃。
美军的PASGT头盔
QGF－ 02防弹头盔
（采用我国自行研制的芳纶纤维制造的）
芳纶1313
全称：聚间苯二甲酰 间苯二胺纤维
O O C H N H N n
分子结构式：
C
合成：
由间苯二甲酰氯与间苯二胺缩聚而成
+ ClO C CO Cl HN NH OC CO
④ 密度：
Kevlar纤维比CF(1.7～1.8)、GF(2.5左右)、BF(3.9)都要低，而 KF仅1.4左右。
几种增强纤维的比强度和比模量
热性能：
GF：软化点： 550～580 ℃； 200～250 ℃以下，GF强度不变。
热膨胀系数：48×10-6 ℃-1

CF： 高于1500℃，强度才开始下降。
缩聚实施方法：工业常用低温溶液缩聚和界面缩聚的方法
性能：
1）力学性能：高强度、高模量、密度低、韧性好的特点。 2）耐化学性能：对普通有机溶剂、盐类溶液等具有很好的 耐化学药品性，除了少数几种强酸和强碱外；对紫外线敏 感。 3）热稳定性：高温下不熔，短时间暴露在300oC以上，强 度几乎不发生变化。
92sic纤维sic纤维的制备先驱丝法复合法chclclsinasich分子重排400c以上si熔融纺丝纤维不熔化处理不熔化丝具有不熔的交联结构空气ar保护张力1000c以上高温烧结高性能sic纤维聚硅烷pdms碳化硅纤维的化学组成元素si摩尔比100129038010含量54330011802sic纤维的性能
热膨胀系数：平行于纤维方向：负值 -0.72～-0.90×10-6℃-1
垂直于纤维方向：正值 32～22×10-6℃-1

芳纶纤维


2. 对位芳香族聚酰胺纤维 (1)聚对苯甲酰胺（聚对胺基苯甲酰）纤维Poly（P-benzamide） 聚对苯甲酰胺（聚对胺基苯甲酰）纤维 聚对苯甲酰胺 （ ） 简称PBA纤维。 纤维。 简称 纤维
NH
CO n
(2)聚对苯二甲酰对苯二胺纤维 聚对苯二甲酰对苯二胺纤维 Poly（P-Phenlene terephthalamide）简称 （ ）简称PPTA纤维 纤维
简单流程图 第一阶段
第二阶段
1. Kevlar的缩聚工艺 Kevlar的缩聚工艺 （1）原料 ） 1）对苯二甲酰氯 ） 2）对苯二胺 ） 3）溶剂 ） （2）缩聚反应 ）
（3）操作方式和特点
方式名称 操作过程 方法特点
间隙缩聚 N2气保护下聚合物单体溶 设备利用率低 液在反应器中缩聚， 液在反应器中缩聚，除去 限制大规模生产 产物中的盐酸和溶剂（ 产物中的盐酸和溶剂（ 聚合物成本低 连续缩聚 气相缩聚 将对苯二胺和对苯二甲酰 不需要溶剂 氯及氮气在反应器中进行 产物纯度高 气相缩聚 纤维性能高
液晶的基本概念
物质的状态:固态，液态，气态 物质的状态:固态，液态，
气态： 气态： 液态：具有高的流动性， 液态：具有高的流动性，构成液体的分子能够在整个体积中自由 移动，不具有长程有序，各向同性。 移动，不具有长程有序，各向同性。 固态：具有一定的形状， 固态：具有一定的形状，构成固体的分子或原子在固体中具有有 序规整的排列，具有长程有序，具有各向异性。 序规整的排列，具有长程有序，具有各向异性。 液晶（ ）：是介于各向同性的液体和完全有序的晶 液晶（Liquid Crystals）：是介于各向同性的液体和完全有序的晶 ）： 体之间的一种取向有序的流体，它既有液体的流动性， 体之间的一种取向有序的流体，它既有液体的流动性，又有晶体 的双折射等各向异性的特征；是一种中间态。 的双折射等各向异性的特征；是一种中间态。

第10章芳纶纤维


两种干喷混纺装置示意图
第四节 凯芙拉纤维的制品
凯芙拉纤维可以制成各种连续长纤维的粗、细纱，并可以 纺织加工成各种织物。 粗纱和细纱的物理力学性能见表4。 粗纱也用于缠绕制品及挤拉成型工艺。 芳纶纤维制品的型号和规格见表5；凯芙拉-49织物的性质 见表6。 凯芙拉-49织物具有高的拉伸性能和低的断裂延伸率。 表6所列的有机纤维织物与玻璃纤维织物在结构上很类似， 在用途上也有相似的适用性。
表4
凯芙拉-49细钞和粗纱的物理力学性能
性能 数值
160 500 无强度损失 无强度损失 3170 2720 无模量损失 无模量损失 113.6 110.3
在空气中高温下长期使用的温度（℃） 分解温度（℃） 拉伸强度 （MPa） 在室温下16个月 在50 ℃空气中2个月 在100 ℃空气中 在200 ℃空气中 在室温下16个月 拉伸弹性模量 （GPa） 在50 ℃空气中2个月 在100 ℃空气中 在200 ℃空气中
燃烧热（KJ/g）
34.8
表5 常用芳纶织物
注:拉伸试验的试样宽度为1cm。
第五节 芳纶纤维及其复合材料的应用
芳纶纤维主要用作环氧、聚酯和其他树脂的增强材料， 制成各种航空、宇航和其他军事用途的构件。 在航空方面：各种整流罩、机翼前缘、襟翼、方向舵、 安定面翼尖、尾锥、应急出口系统构件等。 在航天方面：火箭发动机壳体和压力容器、宇宙飞船的 驾驶舱、氧气、氮气和氦气的容器以及通风管道等。 其他军事方面：防护材料，如坦克、装甲车、飞机、艇 的防弹板以及头盗和防弹衣等。 芳绝增强复合材科可大幅度减轻制品的质量，故在民用 工业方面应用也十分广泛，造船工业，体育用品。
(2)聚N ，N，-间苯双-(间苯甲酰胺)对苯二甲酰胺纤维 其分子结构式为：

7.凯夫拉纤维


5. 芳纶纤维性能
1）力学性能： ① 拉伸强度： Kevlar纤维的拉伸强度约为E-glass fiber的1.5倍。与CF 的拉伸强度相当或稍高。 ② 拉伸模量： Kevlar纤维的拉伸模量仅次于BF、CF。 ③ 延伸率： Kevlar纤维有较高断裂延伸率，不像CF、BF那样脆。 ④ 密度： Kevlar纤维比CF(1.7～1.8)、GF(2.5左右)、BF(3.9)都要 低，而KF仅1.4左右。
杜邦Nomex绝缘纸
6
(2) 对位芳香族聚酰胺纤维 聚对苯甲酰胺（聚对胺基苯甲酰）纤维 Poly（P-benzamide），简称PBA纤维。
NH
CO n
7
(3)聚对苯二甲酰对苯二胺纤维
Poly（P-Phenlene terephthalamide）简称PPTA纤维
CO
CO NH
NH n
Kevlar
43
7. 应用
44
防弹头盔
（采用我国自行研制的芳纶纤维制造的）
45
6. Kevlar纤维或产品
46Biblioteka 法国新型第四代 “阵风”(Rafale)战斗机： 机身结构采用复合材料，后机身为碳纤维复合 材料，机头整流罩和喷管整流罩为聚芳酰胺纤维复 合材料。起落架及发动机舱门为碳纤维复合材料。47
26
化学结构
结构: 长链状聚酰胺，至少 85%的酰胺直接键 合在芳香环上 优点： (1) 刚性伸直链芳环—— 高强度、高模量 (2) 线型分子链——分子链堆积 紧密，密度高，故强度高 (3) 大量的分子间氢键——耐化 学药品，且刚性伸直链苯 环结晶度高 缺点：横向强度低，压缩强 度和剪切性能不好、易 劈裂。
BF：高于500℃，强度下降非常明显。 KF：在空气中高温下长期使用温度为160℃； 短时间内暴露在300℃以上，强度几乎无损失。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
独特而稳定的化学结构赋予芳纶1313诸多优异性能，通过对 这些特性加以综合利用，一系列新产品不断地开发出来，在安 全防护、高温过滤、电气绝缘、结构材料等领域的应用越来越 广，普及程度越来越高，已成为军事、产业、科技等许多领域 不可或缺的重要基础材料。
由于芳纶1313生产工艺极其复杂、技术难度大、投资成本 居高不下等原因，长期以来，世界上仅美国、日本有能力生产， 并控制着全球芳纶市场。值得骄傲的是，在我国，异军突起的 烟台氨纶股份有限公司经过数年攻关，冲破各种艰难险阻，终 于掌握了芳纶1313关键技术，并成功地实现了工业化生产,纽 士达（NEW STAR），使我国成为世界上第四个芳纶生产国，打 破了少数发达国家在这一领域的市场垄断。
CO
CO NH
NH
n
O
O
Cl C
C Cl + NH2
NH2
这一类纤维有Kevlar、 Kevlar－29、 Kevlar－49
Twaron（荷兰恩卡公司）、我国的芳纶II（芳纶1414）。 这一类纤维是目前世界上生产的主要品种，也是重要的复合 材料的增强材料
11
为制得更高强度和模量的纤维，改进 纤维的耐疲劳性能，采用各种芳环和杂环 的二胺和二酰氯，与对苯二酰氯和对苯二 胺共聚。尚处于研制和试生产阶段。
4
主要品种：
Kevlar-29 Kevlar-49
主要用于绳索、电 缆、涂漆织物、带 和带状物，以及防 弹背心等。
用于航空、 宇航、造船 工业的复合 材料制件。
Kevlar
主要用于橡胶增强，制造轮 胎、三角皮带、同步带等
5
2.2.4 芳纶的分类
6
聚间苯二甲酰间苯二胺纤维
CO CO NH
NH n
15
低温溶液缩聚法， 不能用熔融缩聚法
原因：聚对苯二甲酰对苯二胺是刚性链分子，分 子链段的自由旋转受到阻碍，玻璃化温度与熔点 温度较高。
常选用溶剂：六甲基磷酰胺、N-甲基吡咯烷酮及二 甲基乙酰胺等。
为防止对苯二甲酰的水解，反应体系及溶剂中的含 水量要严格控制。
16
低温溶液缩聚法可得到特性粘度大于5的聚合体，但生产 效率低。溶剂（HMPA)有毒，因此又发展了气相缩聚方法。
O
Cl C
O
NH2
C Cl + NH2
商品名有美国杜邦的Nomex，我国的芳纶1313等。
7
高温性能好，高温下的强度保 持率好，以及尺寸稳定性、抗氧化 性和耐水性好，不易燃烧，具有自 熄性，耐磨和耐多次曲折性好，耐 化学试剂，绝热性能也较好。
强度和模量低，耐光性较差。
用途：主要用于易燃易爆环境的工作服，耐高温绝缘材料， 耐高温的蜂窝结构。
晶性质的大分子进行纺丝。
18
液晶从宏观性能上看属于液体，但从微观角度 或光学角度来研究，又有晶体的性质。液晶是介于 固体和液体之间的中间相物质。
液晶分类
19
棒状分子通过垂直于分子长 轴方向的强相互作用，互相平行 排列成层状结构，分子轴垂直于 层面。棒状分子只能在层内活动。
近晶型
20
胆甾型
棒状分子分层平行排列， 每个单层内分子排列与向 列型相似，相邻两层中分 子长轴依次有规则地扭转 一定角度，分子长轴在旋 转360º后复原。
9
(1) 聚对苯甲酰胺 (聚对胺基苯甲酰) 纤维Poly (P-benzamide) 简称 PBA纤维。
NH
CO
n
O
NH2
C Cl
这类纤维有“B”纤维（美国杜邦公司早期产品）、我国 的芳纶I（芳纶14）和HGA纤维（前苏联）
10
(2)聚对苯二甲酰对苯二胺纤维 Poly (P-Phenlene terephthalamide) 简称PPTA纤维
2.4.1高模量有机纤维
高性能纤维结构的共同点： ①非常高的分子取向（结晶度）； ②有序的侧向排列； ③非常低的轴向缺陷含量。
1
已商业化的高性能有机纤维有： 1）刚性分子链有机纤维 （1）芳香族聚酰胺纤维（芳纶）。 （2）聚芳酯纤维。 （3）PBO纤维。 2）柔性分子链有机纤维 （1）聚乙烯纤维。 （2）聚乙醇纤维。
将对苯二胺与对苯酰氯蒸汽保持在 325℃，与加热到200℃的氯气混合，反 应器的温度保持在202℃到250℃之间， 反应后进行冷却，然后分离可得到聚合 物，其特性粘度为3.1。
17
1）纺丝工艺流程
溶解浓硫酸
干湿法纺丝
聚合物PPTA
纺丝溶液
水洗、干燥
热处理
（Kevlar-29）
Kevlar-49
2）纺丝溶液 PPTA的纺丝成形常常采用浓硫酸为溶剂，形成具有液
2
一、概述
芳纶纤维
凡聚合物大分子的主链由芳香环和酰胺链构成，且 其中至少85％的酰胺基直接键合在芳香环上，每个重复 单元的酰胺基中的氮原子和羰基均直接与芳香环中的碳 原子相连接并置换其中的一个氢原子的聚合物称为芳香 族聚酰胺树脂，由它纺成的纤维总称为芳香族聚酰胺纤 维(简称芳酰胺纤维)，我国定名为芳纶纤维。
21
棒状分子虽然也平行排列，但 长短不一，不分层次，只有一维有 序性，在外力作用下发生流动时， 棒状分子易沿流动方向取向，并可 流动取向中互相穿越。
向列型
22
对于纺丝来说，应用向列态液晶。 此种液晶分子溶液在流动取向相中相互穿越，且其粘度比 各向同性液体低。 聚合物PPTA在溶液中呈一定取向状态，为一维有序紧密排 列，也就是纤维中所希望得到的分子排列。在外界作用下，分子 很容易沿作用力方向取向，这就是具有液晶性质的大分子有利于 成纤的原因。
23
PPTA溶液具有高浓度低粘度的特点
3
芳纶纤维的历史很短，发展很快。

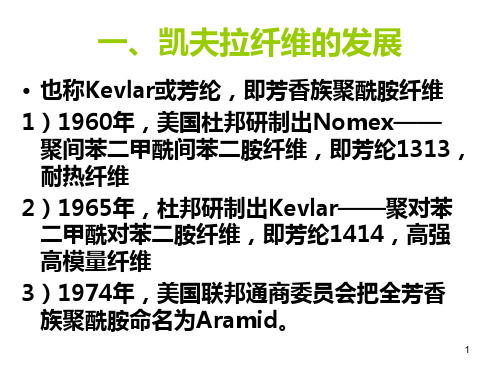

1960年美国杜邦公司研制商品名为Nomex纤维。 1968年开始研制对位芳香族聚酰胺纤维。 1972年工业化，并取名为Kevlar纤维。 Kevlar有很多品种：
Kevlar、 Kevlar-29、 Kevlar-49、 Kevlar -68、 Kevlar-100、 Kevlar-119 、 Kevlar-129、 Kevlar-149
12
2.4.3Kevlar纤维的制备
Kevlar纤维的制造过程分为两个阶段：
两个阶段 1. 对苯二甲酰对苯二胺的聚合
第一阶段
对苯二胺与对苯二甲酸酰氯缩聚成对苯二 甲酰对苯二胺（PPTA）的聚合体。
13
第二阶段 聚合体溶解在溶剂中再进行纺丝，制得
所需要的纤维材料。
14
简单流程图
间歇缩聚 连续缩聚 气相缩聚
