频谱分析中数据处理的几个问题

解读频谱分析中100% POI 的误区引言二十年前，第一代实时频谱分析仪诞生，“触发、采集、分析”成为主打词。

然而当时人们在理解实时频谱分析技术时，往往忽视了“触发”，却更多地关注采集与分析，特别是所谓的“无缝采集”，使得许多人误解为只要实现了“无缝”采集，就是所谓的实时。

八年前，当DPX数字荧光频谱推出后，100% 侦听概率（POI）的概念又成为新的主打词，随后又被广泛接受，多款具有“余晖”技术的频谱分析仪也应运而生。

在这些频谱分析仪中，100% 侦听概率指标最优的达一点几个微秒。

最近市场上又推出一款号称具有1微秒100% POI指标的便携式频谱仪，它也是建立在IQ分析基础上的，很难想象价格仅相当于前面提到的那些频谱仪四分之一的便携式频谱仪具有这种逆天的指标。

实际上这种不切实际的指标的提出，是对100% POI指标理解的误区，明确地说，提出这样指标的人，犯了20年前人们对实时频谱分析技术理解的错误，将IQ分析的频谱分辨率与频谱仪的100% POI指标混为一谈。

为此，我们很有必要深入解读什么是频谱仪100% POI指标，什么是IQ分析的频谱时间分辨率，让大家从误区中走出。

一.100% POI 的定义什么是频谱仪的100% POI 指标？简单来说，就是频谱仪在分析带宽内，自由运行状态下，以100% 的概率发现频域中的事件，该事件所需最短的驻留时间。

100% POI 指标是一个时间值，比如这个指标为125us，即表示该频谱仪在自由运行状态下，可以在分析带宽内，以100% 的概率发现频域驻留时间大于125us的事件。

那么如果一个事件在频域里的驻留时间小于125us，比如50us，那么这台频谱仪是否就不能发现这个信号？非也，这台频谱仪仍然可能发现这一事件，只是概率降低而已。

这里特别强调了自由运行。

什么是频谱仪自由运行状态？这要从频谱仪的实现方式谈起。

图一示意出市场上的两种频谱仪的原理框图。

上图是传统的扫频频谱仪原理框图，下图为IQ分析仪或矢量信号分析仪实现频谱显示的原理框图。

频谱分析仪解决方案一、概述频谱分析仪是一种用于测量和分析信号频谱特性的仪器，广泛应用于无线通信、电子设备测试、音频和视频处理等领域。

本文将介绍一种基于先进技术的频谱分析仪解决方案，涵盖硬件和软件两个方面。

二、硬件方案1. 仪器特性该频谱分析仪采用宽频带接收机和高性能数字信号处理器，具有以下特性：- 频率范围广：覆盖从几千赫兹到几十吉赫兹的宽频带范围。

- 高灵敏度：能够检测到微弱信号，并提供高动态范围的测量结果。

- 高分辨率：具备高分辨率的频谱显示，以便更准确地分析信号特性。

- 多功能性：支持多种测量模式，如频谱分析、功率谱密度分析等。

2. 仪器设计该频谱分析仪采用模块化设计，包括前端接收模块、数字信号处理模块和用户界面模块。

- 前端接收模块：负责信号的接收和预处理，包括低噪声放大器、滤波器等。

- 数字信号处理模块：采用高性能的数字信号处理器，对接收到的信号进行快速处理和分析。

- 用户界面模块：提供友好的用户界面，包括显示屏、按键和旋钮等，方便用户进行操作和数据分析。

三、软件方案1. 数据处理算法该频谱分析仪配备了先进的数据处理算法，能够对接收到的信号进行精确的频谱分析和测量。

- 快速傅里叶变换（FFT）：用于将时域信号转换为频域信号，实现频谱分析。

- 自动峰值检测：能够自动识别信号的峰值，并提供峰值频率和功率信息。

- 信噪比计算：通过对信号和噪声功率的测量，计算信噪比以评估信号质量。

2. 数据显示和分析该频谱分析仪提供多种数据显示和分析功能，方便用户深入研究信号特性。

- 频谱显示：以图形方式展示信号的频谱特性，包括频率、功率和带宽等信息。

- 功率谱密度显示：以图形方式展示信号的功率谱密度分布，帮助用户了解信号能量分布情况。

- 数据存储和导出：支持将测量数据存储到内部存储器或外部存储介质，并支持数据导出为常见格式，如CSV、Excel等。

四、应用案例该频谱分析仪解决方案可以应用于多个领域，以下是几个典型的应用案例：1. 无线通信：用于分析和优化基站和无线网络的信号质量，提供频谱资源管理和干扰分析的支持。

实验三信号的频谱分析方波信号的分解与合成实验一、任务与目的1. 了解方波的傅立叶级数展开和频谱特性。

2. 掌握方波信号在时域上进行分解与合成的方法。

3. 掌握方波谐波分量的幅值和相位对信号合成的影响。

二、原理（条件）PC机一台，TD－SAS系列教学实验系统一套。

1. 信号的傅立叶级数展开与频谱分析信号的时域特性和频域特性是对信号的两种不同的描述方式。

对于一个时域的周期信号f(t)，只要满足狄利克莱条件，就可以将其展开成傅立叶级数：如果将式中同频率项合并，可以写成如下形式：从式中可以看出，信号f(t)是由直流分量和许多余弦（或正弦）分量组成。

其中第一项A0/2是常数项，它是周期信号中所包含的直流分量；式中第二项A1cos(Ωt+φ1)称为基波，它的角频率与原周期信号相同，A1是基波振幅，φ1是基波初相角；式中第三项A2cos(Ωt+φ2)称为二次谐波，它的频率是基波的二倍，A2是基波振幅，φ2是基波初相角。

依此类推，还有三次、四次等高次谐波分量。

2. 方波信号的频谱将方波信号展开成傅立叶级数为：n=1，3，5…此公式说明，方波信号中只含有一、三、五等奇次谐波分量，并且其各奇次谐波分量的幅值逐渐减小，初相角为零。

图3-1-1为一个周期方波信号的组成情况，由图可见，当它包含的分量越多时，波形越接近于原来的方波信号，还可以看出频率较低的谐波分量振幅较大，它们组成方波的主体，而频率较高的谐波分量振幅较小，它们主要影响波形的细节。

（a）基波（b）基波＋三次谐波（c）基波＋三次谐波＋五次谐波（d）基波＋三次谐波＋五次谐波＋七次谐波（e）基波＋三次谐波＋五次谐波＋七次谐波＋九次谐波图3-1-1方波的合成3. 方波信号的分解方波信号的分解的基本工作原理是采用多个带通滤波器，把它们的中心频率分别调到被测信号的各个频率分量上，当被测信号同时加到多路滤波器上，中心频率与信号所包含的某次谐波分量频率一致的滤波器便有输出。

【主题】matlab 计算频谱的命令一、matlab 中的频谱分析在 matlab 中，频谱分析是一种常见的数据处理技术，主要用于分析信号在频域上的特性。

频谱分析可以帮助我们了解信号的频率成分、周期性特征以及信号之间的关系，因此在信号处理、通信系统、音频分析等领域有着广泛的应用。

matlab 提供了丰富的频谱分析函数和命令，通过这些工具我们可以快速、准确地进行频谱分析，并获取有价值的信息。

二、常用的频谱分析命令1. fftfft 是 matlab 中最常用的频谱分析命令之一。

它可以将时域信号转换为频域信号，通过计算信号的傅立叶变换来获取信号的频谱信息。

其基本语法为：Y = fft(X)，其中 X 表示输入的时域信号，Y 表示输出的频域信号。

对于一个长度为 N 的输入信号，fft 命令将返回一个长度为 N 的复数数组，其中包含了信号在频域上的幅度和相位信息。

我们可以进一步对这些复数进行振幅谱和相位谱的分析，以获取更详细的频谱特征。

2. periodogramperiodogram 是用于计算信号功率谱密度（PSD）的命令。

它可以帮助我们分析信号在频域上的能量分布情况，从而了解信号的频率成分和能量分布情况。

其基本语法为：Pxx = periodogram(X)，其中 X 表示输入的信号。

通过 periodogram 命令，我们可以得到信号在不同频率上的功率谱密度估计值，以及相应的频率坐标。

这些信息对于分析信号的频谱特性非常有帮助，可以用于识别信号的主要频率成分和频率分布规律。

3. spectrogramspectrogram 命令用于计算信号的短时傅立叶变换，并绘制信号的时频谱图像。

它可以帮助我们观察信号在时间和频率上的变化规律，从而发现信号的时变特性和频率变化趋势。

其基本语法为：S = spectrogram(X)，其中 X 表示输入的信号。

通过 spectrogram 命令，我们可以得到信号的时频谱图像，其中横轴表示时间，纵轴表示频率，颜色表示信号强度。

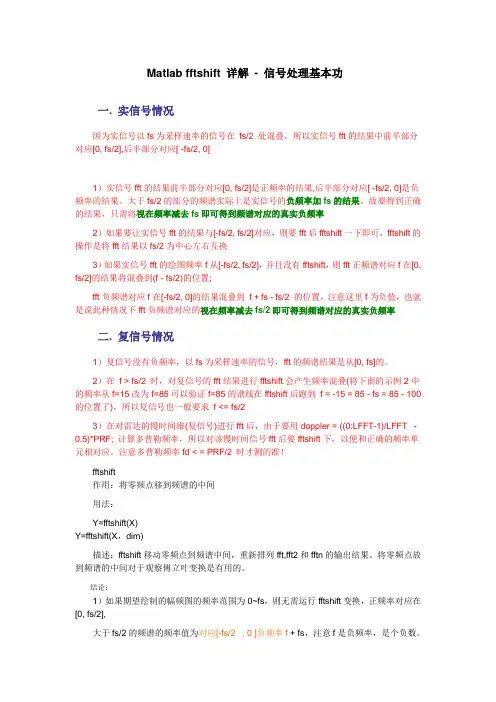

Matlab fftshift 详解- 信号处理基本功一. 实信号情况因为实信号以fs为采样速率的信号在fs/2 处混叠，所以实信号fft的结果中前半部分对应[0, fs/2],后半部分对应[ -fs/2, 0]1）实信号fft的结果前半部分对应[0, fs/2]是正频率的结果,后半部分对应[ -fs/2, 0]是负频率的结果。

大于fs/2的部分的频谱实际上是实信号的负频率加fs的结果。

故要得到正确的结果，只需将视在频率减去fs即可得到频谱对应的真实负频率2）如果要让实信号fft的结果与[-fs/2, fs/2]对应，则要fft后fftshift一下即可，fftshift的操作是将fft结果以fs/2为中心左右互换3）如果实信号fft的绘图频率f从[-fs/2, fs/2]，并且没有fftshift，则fft正频谱对应f在[0, fs/2]的结果将混叠到(f - fs/2)的位置;fft负频谱对应f在[-fs/2, 0]的结果混叠到f + fs - fs/2 的位置，注意这里f为负值，也就是说此种情况下fft负频谱对应的视在频率减去fs/2即可得到频谱对应的真实负频率二. 复信号情况1）复信号没有负频率，以fs为采样速率的信号，fft的频谱结果是从[0, fs]的。

2）在f > fs/2 时，对复信号的fft结果进行fftshift会产生频率混叠(将下面的示例2中的频率从f=15改为f=85可以验证f=85的谱线在fftshift后跑到f = -15 = 85 - fs = 85 - 100的位置了)，所以复信号也一般要求f <= fs/23）在对雷达的慢时间维(复信号)进行fft后，由于要用doppler = ((0:LFFT-1)/LFFT - 0.5)*PRF; 计算多普勒频率，所以对该慢时间信号fft后要fftshift下，以便和正确的频率单元相对应。

注意多普勒频率fd < = PRF/2 时才测的准！fftshift作用：将零频点移到频谱的中间用法：Y=fftshift(X)Y=fftshift(X，dim)描述：fftshift移动零频点到频谱中间，重新排列fft,fft2和fftn的输出结果。

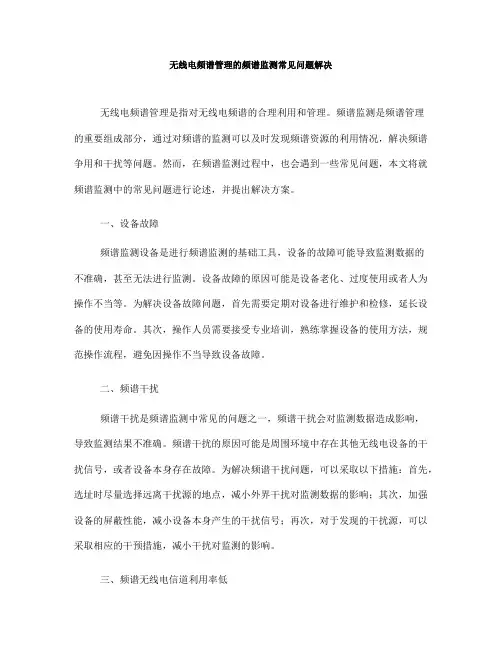

无线电频谱管理的频谱监测常见问题解决无线电频谱管理是指对无线电频谱的合理利用和管理。

频谱监测是频谱管理的重要组成部分，通过对频谱的监测可以及时发现频谱资源的利用情况，解决频谱争用和干扰等问题。

然而，在频谱监测过程中，也会遇到一些常见问题，本文将就频谱监测中的常见问题进行论述，并提出解决方案。

一、设备故障频谱监测设备是进行频谱监测的基础工具，设备的故障可能导致监测数据的不准确，甚至无法进行监测。

设备故障的原因可能是设备老化、过度使用或者人为操作不当等。

为解决设备故障问题，首先需要定期对设备进行维护和检修，延长设备的使用寿命。

其次，操作人员需要接受专业培训，熟练掌握设备的使用方法，规范操作流程，避免因操作不当导致设备故障。

二、频谱干扰频谱干扰是频谱监测中常见的问题之一，频谱干扰会对监测数据造成影响，导致监测结果不准确。

频谱干扰的原因可能是周围环境中存在其他无线电设备的干扰信号，或者设备本身存在故障。

为解决频谱干扰问题，可以采取以下措施：首先，选址时尽量选择远离干扰源的地点，减小外界干扰对监测数据的影响；其次，加强设备的屏蔽性能，减小设备本身产生的干扰信号；再次，对于发现的干扰源，可以采取相应的干预措施，减小干扰对监测的影响。

三、频谱无线电信道利用率低频谱无线电信道利用率低是指监测到的频谱资源被低效利用的情况。

这可能是由于部分频谱资源被闲置或者被占用不合理导致的。

因此，为了提高频谱资源的利用效率，可以采取以下措施：首先，加强对频谱资源的实时监测，及时发现频谱资源的利用情况，合理调配频谱资源；其次，加强对频谱资源的管理，建立健全的频谱资源管理制度，规范频谱资源的使用；再次，加强对频谱资源的分配和调配，根据不同地区和时间段的需求合理分配和调配频谱资源，提高频谱资源的利用率。

四、频谱监测数据处理困难频谱监测数据处理困难是指在监测过程中获取的数据难以处理和分析，无法得出有效结论。

为了解决这一问题，可以采取以下措施：首先，建立完善的数据处理和分析系统，提高数据处理和分析的效率；其次，加强对数据处理和分析人员的培训，提高其数据处理和分析的能力；再次，加强对数据处理和分析技术的研究和开发，引入新技术，提高数据处理和分析的水平。

频谱分析实验报告许开龙热能工程系2008010717一、实验目的通过实验，了解频谱分析的原理，掌握数据处理中的这一重要手段。

二、实验方法1.预习实验原理，搞清程序流程和各参数的含义。

2.自己编制一个产生两个正弦波之和的程序，即, 其中A1,A2分别为正弦波幅值，K1=Fs/F1, K2=Fs/F2, Fs为采样频率,F1,F2分别为正弦波频率。

将产生的数据放入数据文件中，数据文件的格式为T(1) , X(1)T(2) , X(2)T(3) , X(3)……，……T(512) , X(512)其中T数组是正弦波采样点的时间值，X数组是正弦波采样值。

3.利用给定的频谱分析程序对信号进行分析。

程序框图如下图程序参数说明M－FFT 的长度，应为2的幂次(64)IWIN－窗函数类型IWIN=1，矩形窗IWIN=2，汉明窗L－窗长，L<=M(64)N－数据取样数(512)Fs－采样频率（一定要和对象截止频率对应）三、实验步骤1.调试自己编制的产生正弦波数据之和的程序，并将产生的数据放入数据文件中2.运行频谱分析程序，画出正弦波信号的频谱图3.改变PSDOLD程序中的M，L参数，看其对频谱的影响四、实验结果及数据处理1.产生正弦波数据之和程序见附件，令A1=20,A2=4,F1=60Hz,F2=200Hz,Fs=3000Hz得到的波形如下图：图表 1 正弦信号之和, A1=20,A2=4,F1=60Hz,F2=200Hz,Fs=3000Hz2.频谱分析结果图表 2 频谱分析结果F1=60Hz, F2=200Hz, Fs=3000Hz，N=512, M=256, IWIN=2, L=256图2中的分析结果表明1）此波形中共有两个频率成分，一个频率为58.59Hz，另一个为199.22Hz，这与原波形的60Hz和200Hz很接近，可认为相等。

误差的产生一方面是频谱分析过程存在一定的误差，另一方面可能是原数据存储过程小数位数过少而产生的误差2）两个频率成分的能谱比值为2475175/99024.52=24.9956~25，说明两个成分波的强度比为两分量幅值比（20/4=5）的平方。

运营维护技术 2024年1月25日第41卷第2期227 Telecom Power TechnologyJan. 25, 2024, Vol.41 No.2刘晓春：无线电频谱数据的 实时监测与大数据分析2.3　利用大数据分析技术优化频谱利用对大量监测数据进行存储、整合和分析，挖掘频谱利用的潜在规律。

通过历史数据和预测模型，预测未来的频谱需求，实现资源的预先分配和优化。

根据实时监测数据和预测结果，动态调整频谱分配，提高频谱利用效率。

数据挖掘的这2类任务并不是完全独立的，它们往往需要相互配合，同时结合领域知识和业务需求来开展[5]。

频谱的数据挖掘需要依据具体任务类别选择针对性的模型，为能够适应不同的需求和技术应用，需要经过监测数据预处理、监测数据分析及数据结果可视化3步。

监测数据预处理是数据挖掘前的关键步骤，旨在将原始数据转化为适用于分析的形式。

监测数据分析作为数据挖掘的核心环节，能够运用各类算法与技术，从预处理后的数据中提取有价值的信息与知识。

构建分类模型，识别数据中的不同类别或群体。

最终利用数据可视化将挖掘结果以图形、图像、动画等直观的形式展示出来，有助于用户理解和解释挖掘结果，实现数据的更好理解和应用。

针对不同的数据特性和业务需求，需要选择适当的挖掘算法。

K -均值聚类是一种无监督学习方法，用于将对象组合到K 个聚类中，使同一个聚类中的所有数据项尽可能相似，而不同聚类中的数据项尽可能不相似。

数据点x 和y 之间的欧几里得距离为 ()()2i i 1ni d x,y x y ==−∑ （2）式中：x i 、y i 为数据点x 和y 在第i 个维度上的值；n 为数据的维度。

设数据分为2个聚类，确定数据点坐标为 （6，10），将该坐标点视为输入项，使用K -均值聚类算法计算它与各个聚类中心之间的距离。

聚类1的 中心坐标是（4，7），聚类2的中心坐标是（9，2）。

根据式（2），通过比较数据坐标与聚类1中心和聚类2中心的距离，可以将数据点位分配到距离最近的聚类。

无线电频谱管理的频谱监测常见问题解决无线电频谱管理是现代通讯技术中的重要组成部分，它涉及到无线电波的频率分配、监测和管理。

频谱监测作为其中的一项重要内容，主要目的是监测无线电频谱的使用情况，以便及时发现和解决频谱管理中的问题。

然而，在实际操作中，频谱监测也会面临一些常见问题，本文将对这些常见问题进行解决。

首先，频谱监测设备的选择是频谱监测中的关键问题之一。

不同的频谱监测设备具有不同的技术特点和监测能力，因此选择合适的设备对于频谱监测至关重要。

在实际操作中，有时会出现设备性能不稳定、监测精度不高等问题。

解决这些问题的关键在于加强对设备性能的评估和选择，选择具有稳定性能和高监测精度的设备，并且加强对设备的维护和管理，定期进行设备检测和校准，保证设备的正常运行。

其次，频谱监测中常见的问题之一是监测数据的处理和分析。

频谱监测设备通常会产生大量的监测数据，如何对这些数据进行处理和分析是一个关键问题。

在实际操作中，有时会出现监测数据处理不及时、分析结果不准确等问题。

解决这些问题的关键在于建立科学的监测数据处理和分析系统，采用先进的数据处理和分析技术，提高数据处理和分析的效率和准确性，确保监测数据的及时性和准确性。

此外，频谱监测中还会出现频谱干扰和频谱争用等问题。

频谱干扰是指在频谱使用中出现的干扰现象，如频谱交叉干扰、频谱噪声干扰等，而频谱争用是指多个无线电系统对同一频率的争用现象。

在实际操作中，频谱干扰和频谱争用会给频谱管理带来很大的困扰。

解决这些问题的关键在于加强对频谱干扰和频谱争用的监测和分析，及时发现和解决干扰和争用问题，保障频谱的有效利用。

总的来说，频谱监测作为无线电频谱管理中的重要内容，面临着一些常见问题，如频谱监测设备的选择、监测数据的处理和分析、频谱干扰和频谱争用等。

解决这些问题的关键在于加强对频谱监测的技术研究和设备选型，建立科学的数据处理和分析系统，加强对频谱干扰和频谱争用的监测和分析，确保频谱管理工作的顺利进行。

FFT频谱分析及应用FFT（快速离散傅里叶变换）是一种广泛应用于信号处理、频谱分析和图像处理等领域的算法。

它通过将时域信号转换为频域信号，可以帮助我们深入了解信号的频谱特性，从而揭示信号的隐藏信息和非线性特性。

本文将介绍FFT的基本原理、算法流程以及在信号处理和频谱分析中的应用。

FFT的基本原理是基于离散的傅里叶变换（DFT），它将信号分解成一组基本的正弦和余弦函数。

通过计算这些正弦和余弦函数的幅度和相位，我们可以得到信号的频谱信息。

传统的DFT算法复杂度较高，当信号长度较长时，计算量将非常大。

而FFT则通过巧妙地利用对称性和旋转因子的特点，将计算复杂度从O(n^2)降低到O(nlogn)，极大地加快了计算速度。

FFT的算法流程如下：1.输入信号：将时域信号划分为N个离散的采样点。

2.权重系数计算：根据离散傅里叶变换的定义，计算旋转因子W。

3.数据重排：将N个采样点重新排列，使得原始信号的频谱在频域中呈现出对称性。

4.蝶形运算：将数据分为两组，每组进行虚实部的计算和频率的变化。

5.递归计算：反复迭代以上步骤，直到分解到最小单位为止。

6.输出频域信号：得到离散傅里叶变换后的频域信号，即频谱。

FFT在信号处理和频谱分析中有着广泛的应用。

以下是几个典型的应用场景：1.数字音频处理：FFT可以将音频信号转换为频域信号，我们可以通过分析频谱信息来判断音频特征，比如音调、频率和音乐乐器等。

此外，我们还可以通过去噪、均衡和音频压缩等方法对音频信号进行处理和优化。

2.语音信号处理：FFT可以用来分析和提取语音信号的共振特征，如说话人的声音、语速和语调等。

在语音识别、语音合成和语音压缩等应用中，FFT是重要的工具之一3.图像处理：FFT在图像处理中有着广泛应用。

通过将二维图像转换为频域信号，我们可以分析图像的频谱特性，比如边缘、纹理和梯度等。

而在图像压缩、图像增强和图像恢复等领域，FFT也发挥着重要的作用。

4.信号滤波：通过对信号的频谱进行分析，我们可以提取出信号的主要成分和噪声成分。

Matlab 信号处理工具箱 帮助文档 谱估计专题翻译：无名网友 & Lyra频谱分析Spectral estimation （谱估计）的目标是基于一个有限的数据集合描述一个信号的功率（在频率上的）分布。

功率谱估计在很多场合下都是有用的，包括对宽带噪声湮没下的信号的检测。

从数学上看，一个平稳随机过程n x 的power spectrum （功率谱）和correlation sequence （相关序列）通过discrete-time Fourier transform （离散时间傅立叶变换）构成联系。

从normalized frequency （归一化角频率）角度看，有下式()()j mxx xx m S R m eωω∞-=-∞=∑注：()()2xx S X ωω=，其中()/2/21limN j n n N n N X x e Nωω→∞=-=∑πωπ-<≤。

其matlab近似为X=fft(x,N)/sqrt(N)，在下文中()L X f 就是指matlab fft 函数的计算结果了使用关系2/s f f ωπ=可以写成物理频率f 的函数，其中s f 是采样频率()()2/sjfm f xx xxm S f R m eπ∞-=-∞=∑相关序列可以从功率谱用IDFT 变换求得：()()()/22//22sss f jfm f j m xx xx xx sf S e S f e R m d df f πωππωωπ--==⎰⎰序列n x 在整个Nyquist 间隔上的平均功率可以表示为()()()/2/202ss f xx xx xx sf S S f R d df f ππωωπ--==⎰⎰ 上式中的()()2xx xx S P ωωπ=以及()()xx xx sS f P f f = 被定义为平稳随机信号n x 的power spectral density (PSD)（功率谱密度） 一个信号在频带[]1212,,0ωωωωπ≤<≤上的平均功率可以通过对PSD 在频带上积分求出[]()()211212,xxxx P P d P d ωωωωωωωωωω--=+⎰⎰从上式中可以看出()xx P ω是一个信号在一个无穷小频带上的功率浓度，这也是为什么它叫做功率谱密度。

傅里叶变换在音频信号处理中的应用分析音频信号处理是指对音频信号进行各种操作和处理的技术，傅里叶变换作为一种重要的数学工具，在音频信号处理中扮演着不可或缺的角色。

本文将分析傅里叶变换在音频信号处理中的应用，包括频谱分析、滤波处理以及压缩编码等方面。

一、频谱分析频谱分析是音频信号处理中常见的一种应用，它可以将原始音频信号转化为频域表示，以便更好地理解和处理音频数据。

傅里叶变换可以将时域上的音频信号转换为频域上的频谱图，通过对频谱图的分析，可以获得音频信号的频率特征和能量分布。

二、滤波处理滤波处理是音频信号处理中广泛采用的一种技术，它可以通过去除不需要的频率分量，改变音频信号的频率响应特性。

傅里叶变换可以将音频信号从时域转换到频域，在频域上进行滤波操作，然后再通过傅里叶逆变换将滤波后的信号转换回时域。

这样可以实现对音频信号的频率选择性处理。

三、压缩编码音频信号的压缩编码是为了减小数据量，提高传输和存储效率，保留主要的音频信息。

傅里叶变换在音频信号的压缩编码中有重要作用。

一种常用的压缩编码算法是基于傅里叶变换的离散余弦变换（DCT），通过将音频信号转换到频域上进行频率分量的权重调整和量化操作，达到压缩数据的目的。

四、噪声抑制在音频信号处理中，噪声是一个常见的问题，会影响音频的质量和清晰度。

傅里叶变换可以将音频信号转换到频域上，通过频域分析的方法，可以检测和分析噪声的频率特征。

基于傅里叶变换的滤波器设计可以有效地去除噪声频率成分，以实现对音频信号的噪声抑制。

总结起来，傅里叶变换在音频信号处理中具有重要的应用价值。

通过频谱分析、滤波处理、压缩编码以及噪声抑制等方面的应用，可以实现音频信号的去噪、压缩和改善音质等目标。

同时，傅里叶变换也为其他音频信号处理算法提供了基础和支持，为音频信号处理技术的发展做出了重要贡献。

数据分析数据的波动数据分析是一种通过采集、整理、解释和展示数据来发现模式、关系和趋势的过程。

在数据分析中，我们时常会遇到数据的波动现象，即数据值在一段时间内的波动情况。

本文将详细介绍数据波动的定义、原因、影响以及如何进行分析和处理。

一、数据波动的定义数据波动是指数据值在一段时间内的变动情况。

波动可以体现在数据的振幅、频率、周期等方面。

在数据分析中，我们通常使用统计指标来度量数据的波动程度，如标准差、方差、波动率等。

二、数据波动的原因数据波动的原因多种多样，主要包括以下几个方面：1. 外部环境因素：外部环境的变化会直接或者间接地影响数据的波动。

比如经济因素、政策变化、自然灾害等都可能导致数据的波动。

2. 内部因素：企业内部的经营策略、市场竞争、产品创新等因素也会对数据产生波动的影响。

3. 季节性因素：某些数据会受到季节性因素的影响而发生波动。

比如零售业的销售额在节假日期间通常会有较大的波动。

4. 随机性因素：数据的波动也可能是由于随机性因素导致的，这种波动通常被称为噪声波动。

三、数据波动的影响数据波动对于企业和个人决策具有重要的影响，主要体现在以下几个方面：1. 预测准确性：数据波动会增加预测的难度，降低预测的准确性。

如果数据波动较大，我们需要采用更加精细的分析方法来进行预测。

2. 风险评估：数据波动也会增加风险的不确定性。

在风险评估中，我们需要考虑数据波动的影响，以便更好地制定风险管理策略。

3. 业绩评估：数据波动对企业业绩的评估具有重要的影响。

如果数据波动较大，我们需要对业绩指标进行相应的调整，以便更准确地评估企业的表现。

四、数据波动的分析方法为了更好地理解和处理数据的波动，我们可以采用以下几种分析方法：1. 统计分析：通过统计指标（如标准差、方差）来度量数据的波动程度，并与历史数据进行比较，以判断当前数据的波动是否异常。

2. 趋势分析：通过绘制趋势图、周期图等来观察数据的长期趋势和周期性波动，以便预测未来的数据走势。

创作时间：贰零贰壹年柒月贰叁拾日信号频谱分析之巴公井开创作设计性实验陈述姓名：×××学号：…………班级：××××××基于DSP用FFT变换进行信号频谱分析设计性实验陈述摘要随着计算机和微电子技术的发展，基于数字信号处理的频谱分析已经应用到各个领域而且发挥着重要作用。

信号处理方法是当前机械设备故障诊断中重要的技术基础之一，分析结果的精确程度是诊断成功与否的关键因素。

研究频谱分析是当前主要的发展方向之一。

数字信号处理基本上从两个方面解决信号的处理问题：一个是时域方法，即数字滤波器；另一个是频域分析，即频谱分析。

本实验陈述主要介绍基于DSP的信号频谱分析系统。

本系统以数字信号处理为基础，利用数字信号处理器（DSP）强大的数据处理能力来对收集到的信号利用FFT（快速傅立叶变换）算法进行频谱分析。

关键词：FFT；频谱分析；DSP；一、课程设计目的1、了解使用硬件实验系统进行信号频谱分析的基本思路；2、掌握使用DJ-XH2信号与系统实验平台进行实时信号频谱分析的方法。

二、课程设计原理一个连续信号X（t）的频谱可以用它的傅立叶变换暗示为：X(jΩ)=∫-∞+∞X(t)e-jΩt dt如果对信号进行理想采样，可以得到离散傅立叶变换。

X(e jω)=∑-∞+∞X(n)Z-nDSP数字信号处理器可以对实时收集到的信号进行FFT运算以实现时域与频域的转换，FFT运算结果反映的频域中各频率分量幅值的大小，从而使画出频谱图成为可能。

用DSP实验系统进行信号频谱分析的基本思路是：先将实时信号的采样值送入DSP系统，DSP程序对这些采样值进行FFT变换，经运算求出对应的信号频谱数据，并将结果送到PC机屏幕上进行显示，使DSP硬件系统完成一台信号频谱分析仪的功能。

如下图所示：三、课程设计要求观测函数发生器应发生频率为1KHz～64KHz的方波、正弦波、三角波模拟信号，运用上位软件Signal,进入频谱分析窗口，窗口即显示该实时信号的时域图和频谱图。

工程师使用频谱仪时常遇见的问题频谱仪是一种常用的电子测量仪器，是电子工程师工作台上或高校实验室内的常用工具。

频谱仪在使用的过程中也是会遇见一些问题，所以我们在使用的过程中对这些疑问的处理方法也是需要了解的。

今天为大家总结了一下以国睿安泰信频谱仪为例，使用中常见的问题，希望能对大家有所帮助。

1、怎样设置才能获得频谱仪最佳的灵敏度，以方便观测小信号首先根据被测小信号的大小设置相应的中心频率、扫宽(SPAN)以及参考电平；然后在频谱分析仪没有出现过载提示的情况下逐步降低衰减值；如果此时被测小信号的信噪比小于15dB，就逐步减小RBW，RBW越小，频谱分析仪的底噪越低，灵敏度就越高。

如果频谱分析仪有预放，打开预放。

预放开，可以提高频谱分析仪的噪声系数，从而提高了灵敏度。

对于信噪比不高的小信号，可以减少VBW或者采用轨迹平均，平滑噪声，减小波动。

需要注意的是，频谱分析仪测量结果是外部输入信号和频谱分析仪内部噪声之和，要使测量结果准确，通常要求信噪比大于20dB。

2、分辨率带宽(RBW)越小越好吗？RBW越小，频谱分析仪灵敏度就越好，但是，扫描速度会变慢。

最好根据实际测试需求设RBW，在灵敏度和速度之间找到平衡点–既保证准确测量信号又可以得到快速的测量速度。

3、检波方式如何选择：在显示较大的扫宽时，一个像素点包含了相对较大子段的频谱信息，即多个取样点会落在一个像素点上。

通过设置检波器的检波方式，可以决定像素点包含哪些取样值。

正峰值：检波器选取采样数据段中的最大值显示在对应像素点上。

负峰值：检波器选取采样数据段中的最小值显示在对应像素点上。

取样检波：检波器选取采样数据段中任意一点数据显示在对应像素点上。

常态检波：检波器选取采样数据段中的最小值和最大值显示在对应像素点上。

使用常态检波可直观地观察信号的幅度变化范围。

4、扫描模式的选择：sweep还是FFT？现代频谱仪的扫描模式通常都具有Sweep模式和FFT模式。

二.FFT应用举例例1：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。

采样频率fs=100Hz，分别绘制N=128、1024点幅频图。

clf;fs=100;N=128;%采样频率和数据点数n=0:N-1;t=n/fs;%时间序列x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N);%对信号进行快速Fourier变换mag=abs(y);%求得Fourier变换后的振幅f=n*fs/N;%频率序列subplot(2,2,1),plot(f,mag);%绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N);%对信号进行快速Fourier变换mag=abs(y);%求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果：1 请问y轴幅度中的振幅表示什么意思，再就是为什么Bartlett法和welch方法画出的频谱图振幅相差比较大。

FFT信号的频谱分析快速傅里叶变换（Fast Fourier Transform，FFT）是一种高效的信号频谱分析方法，广泛应用于各个领域，如通信、音频处理、图像处理等。

在本文中，我们将对FFT进行详细介绍。

傅里叶分析是一种将信号从时域转换到频域的方法，它可以将信号表示为多个不同频率的正弦和余弦波的叠加。

傅里叶变换（Fourier Transform）是傅里叶分析的数学工具，它将连续时间域的信号转换为连续频域的信号。

然而，传统的傅里叶变换算法需要O(N^2)的计算复杂度，其中N表示信号的长度。

对于大部分实际应用来说，这种算法的计算复杂度太高，因此不适用于实时处理和大规模数据处理。

为了解决这个问题，FFT算法应运而生。

FFT算法的核心思想是将信号的傅里叶变换分解为更小规模的快速傅里叶变换，并通过递归的方式进行计算。

通过适当的分解和重组，FFT算法可以将计算复杂度降低到O(NlogN)，大大提高了计算效率。

具体来说，如果一个信号的长度为N，那么经过FFT算法处理后，将得到N个频谱分量，分别对应着信号在不同频率上的幅值和相位。

这些频谱分量可以用来表示信号在不同频率上的能量分布情况，从而实现频谱分析。

在实际应用中，通常通过对信号进行采样和量化，得到离散时间域的信号。

然后，对这个离散信号进行FFT算法处理，得到离散频域的信号。

根据采样频率和信号长度，可以计算出离散频域信号的频率分辨率。

FFT算法的实现有多种方法，其中最著名的是Cooley-Tukey FFT算法。

这个算法利用了信号的对称性质和周期性质，将FFT的复杂性进一步降低。

此外，还有其他的FFT改进算法，如快速Hartley变换（FHT）、快速Walsh-Hadamard变换（FWHT）等。

FFT广泛应用于信号处理的各个领域，其中最常见的应用之一是频谱分析。

通过对信号进行FFT处理，可以得到信号在不同频率上的能量分布情况，从而分析信号中的频率成分和频谱特性。

应用FFT实现信号频谱分析FFT（快速傅里叶变换）是一种用于将时域信号转换为频域信号的算法。

它通过将信号分解成多个正弦和余弦波的组合来分析信号的频谱。

频谱分析是一种常用的信号处理技术，用于确定信号中存在的频率成分以及它们的强度。

FFT的应用广泛，包括音频分析、图像处理、通信系统等领域。

下面将介绍一些常见的应用场景和具体实现。

1.音频分析在音频领域，频谱分析可以用于确定音乐中的各种音调、乐器和声音效果。

通过应用FFT算法，可以将音频信号转化为频谱图，并从中提取音频的频谱特征，如基频、谐波倍频等。

这对于音频处理、音乐制作以及语音识别等任务非常重要。

2.图像处理在图像处理中，频谱分析可以用于图像增强、图像去噪、图像压缩等方面。

通过将图像转换为频域信号，可以对不同频率的成分进行加权处理，以实现对图像的调整和改善。

例如，可以使用FFT将图像进行频谱滤波，降低噪声或突出一些特定频率成分。

3.通信系统在通信系统中，频谱分析用于信号调制、信道估计和解调等任务。

通过分析信号的频谱，可以确定信道的衰减和失真情况，从而进行信号调整和校正。

此外，FFT还可以用于信号的多路径传播分析，以提高信号通信质量和可靠性。

如何实现FFT信号频谱分析？1.数据采集首先，需要采集信号数据。

可以使用传感器或任何可以捕捉信号的设备来获取时域信号。

2.数据预处理接下来，需要对采集到的数据进行预处理。

例如，可以对信号进行去直流操作，以消除直流分量对频谱分析的影响。

3.数值计算使用FFT算法对预处理后的数据进行频谱分析。

FFT的实现可以使用现有的库函数或自己编写。

在计算FFT之前，通常需要对数据进行零填充，以提高频率分辨率。

4.频谱分析通过计算FFT结果的幅度谱或功率谱，可以得到信号的频谱信息。

幅度谱表示信号不同频率成分的相对强度，而功率谱则表示信号在不同频段上的能量分布。

5.结果可视化最后，将频谱分析的结果可视化。

可以绘制幅度谱或功率谱的图表，以显示信号中的频率成分和它们的强度。
