【专业知识】变压器差动保护作用及原理是什么

变压器差动保护原理
变压器差动保护是一种常用于高压变压器保护的电气保护装置。

其原理是通过比较变压器两侧电流的差值，来识别是否存在故障或异常情况。

具体工作流程如下：
1. 变压器差动保护系统由一台差动继电器和多个电流互感器组成。

电流互感器分别连接到变压器两侧的主绕组，将电流信号传递给差动继电器。

2. 差动继电器内部设有比较电路，用于比较两侧电流的差值。

如果变压器正常运行，两侧电流应该保持平衡。

3. 如果存在故障，比如主绕组中出现短路或地故障，将导致两侧电流不平衡。

差动继电器将通过比较电路检测到这种差异，从而触发保护动作。

4. 差动继电器的动作可以通过断开变压器的断路器或刀闸来切断故障电流，保护变压器和其他设备免受损坏。

5. 为了提高差动保护的可靠性，通常还会配置差动保护的备用继电器和互感器，并采用冗余的电源供电系统。

综上所述，变压器差动保护通过比较变压器两侧电流的差值来识别故障，并触发保护动作，从而保护变压器和其他设备的安全运行。

变压器差动保护的基本原理引言变压器是电力系统中常见且重要的设备，其稳定运行对电网的正常运行起着至关重要的作用。

然而，变压器在运行过程中可能会遇到各种故障，如短路、接地故障等，若这些故障不能及时得到保护和处理，将会对设备和系统产生严重影响。

因此，差动保护作为变压器保护的一种重要手段，具有重要意义。

变压器差动保护的概念变压器差动保护是指通过测量变压器主绕组和副绕组之间的电流差值，判断变压器是否存在故障，并在故障发生时迅速切除故障设备的保护方法。

基本原理变压器差动保护的基本原理是利用变压器主副绕组的电流之差来判断设备是否发生故障。

其基本原理可概括为以下几个方面：1. 差动电流测量原理差动保护通过测量变压器主绕组和副绕组之间的差动电流来实现。

通常情况下，变压器在正常运行时，主绕组和副绕组之间的电流是基本相等的。

若发生故障，导致主绕组和副绕组之间的电流不相等，则表示变压器发生了故障。

2. 差动电流比较原理差动保护系统会将主绕组和副绕组的电流进行比较，以判断两者是否相等。

常用的比较方法有直流量比较方式和交流量比较方式。

直流量比较方式主要是将两个电流通过电流互感器转换为直流信号进行比较；而交流量比较方式则是将两个电流通过电流互感器转换为交流信号，利用相关技术进行相位比较。

3. 故障检测原理差动保护系统通过对差动电流进行检测，可以判断变压器是否发生了故障。

在差动保护系统中，通常会设置定值元件，用于设定差动电流的阈值。

当差动电流超过设定的阈值时，差动保护系统会判断变压器发生了故障，并触发相应的保护动作。

变压器差动保护的实现方式变压器差动保护可以通过硬件实现、软件实现以及硬件与软件相结合的方式实现。

常见的实现方式包括以下几种：1. 采用硬件差动保护装置硬件差动保护装置通常由差动保护继电器、电流互感器、采样器等组成。

差动保护继电器是实现差动保护的核心设备，它能够将主绕组和副绕组的电流进行比较，并根据设定的差动电流阈值进行故障判据。

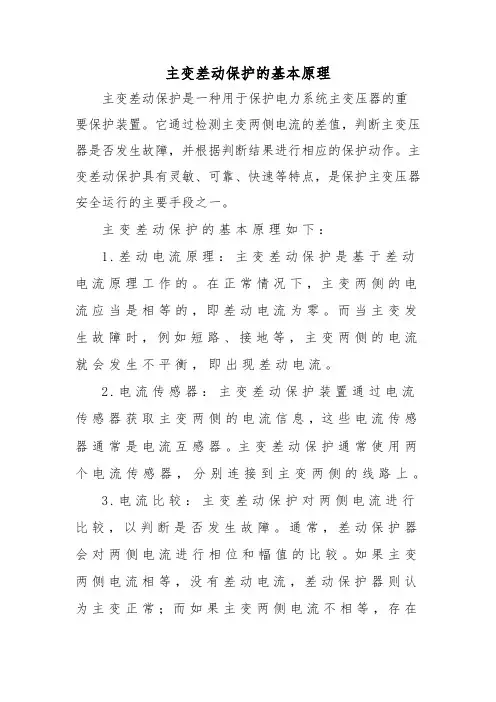

主变差动保护的基本原理主变差动保护是一种用于保护电力系统主变压器的重要保护装置。

它通过检测主变两侧电流的差值，判断主变压器是否发生故障，并根据判断结果进行相应的保护动作。

主变差动保护具有灵敏、可靠、快速等特点，是保护主变压器安全运行的主要手段之一。

主变差动保护的基本原理如下：1.差动电流原理：主变差动保护是基于差动电流原理工作的。

在正常情况下，主变两侧的电流应当是相等的，即差动电流为零。

而当主变发生故障时，例如短路、接地等，主变两侧的电流就会发生不平衡，即出现差动电流。

2.电流传感器：主变差动保护装置通过电流传感器获取主变两侧的电流信息，这些电流传感器通常是电流互感器。

主变差动保护通常使用两个电流传感器，分别连接到主变两侧的线路上。

3.电流比较：主变差动保护对两侧电流进行比较，以判断是否发生故障。

通常，差动保护器会对两侧电流进行相位和幅值的比较。

如果主变两侧电流相等，没有差动电流，差动保护器则认为主变正常；而如果主变两侧电流不相等，存在差动电流，差动保护器则判断主变发生故障。

4.差动保护动作：当差动保护器判断主变发生故障时，它会触发保护动作，以隔离故障点并保护主变。

差动保护器的保护动作通常通过输出一个或多个触发信号来实现，触发信号可以用来操作断路器、闸刀等设备。

5.可靠性增强技术：为了提高主变差动保护的可靠性，常常采用一些增强技术。

例如，差动保护器可以通过设置延时、滞后等功能来抑制瞬时故障误动作。

此外，还可以使用同步电流补偿、零序电流补偿等技术来提高保护的精度和可靠性。

总结起来，主变差动保护通过检测主变两侧电流的差异，来判断主变是否发生故障，并触发相应的保护动作。

它具有灵敏、可靠的特点，是保护主变压器运行安全的重要手段之一。

同时，通过采用增强技术，可以进一步提高保护的可靠性和精度。

变压器差动保护的基本原理
变压器差动保护是一种常用的电力系统保护方式，主要用于检测变压器的内部故障。

其基本原理如下：
差动保护是通过比较变压器的输入端和输出端的电流差值来实现的。

正常情况下，输入端和输出端的电流应当相等，因为变压器是一个能量转换设备，输入端的电流应当等于输出端的电流（不考虑损耗）。

如果发生内部故障，例如短路或绕组断线，就会导致输入端和输出端的电流不相等。

差动保护系统的基本组成包括电流互感器、比率变压器、差动继电器和保护装置。

电流互感器用于测量输入端和输出端的电流，传输给差动继电器进行比较。

比率变压器用于调整输入端和输出端电流的比例，以匹配差动继电器的输入要求。

当差动继电器检测到输入端和输出端的电流差值超过设定的阈值时，保护装置将触发，切断故障区域的电源，防止进一步损坏。

变压器差动保护的优点是能够快速、准确地检测到内部故障，并迅速采取保护措施，保证电力系统的安全稳定运行。

变压器差动保护原理及作用1.基础差动原理：当正常工作时，变压器的主绕组和副绕组的电流应当是相等的，即主绕组电流与副绕组电流之差为零。

而当存在绕组短路时，短路电流会流入接地电流，使主绕组电流与副绕组电流不再相等。

2.基本结构：变压器差动保护系统通常由电流互感器、电流比率继电器、差动继电器等组成。

电流互感器将主副绕组电流分别采集，然后经过电流比率继电器进行比较，最终由差动继电器实现差动保护功能。

3.过电流定向元件：为了防止外部故障信号对差动保护的干扰，还需要加入过电流定向元件。

过电流定向元件可以通过比较主绕组电流和副绕组电流的幅值和相位，确定差动电流方向，从而确保差动保护的准确性。

1.短路故障保护：变压器差动保护可以快速、可靠地检测变压器主副绕组之间的电流差异，及时发现变压器内部的短路故障，并迅速对故障区域进行保护。

这种保护措施能够避免短路电流继续加大，造成更严重的设备损坏，甚至危及人员生命安全。

2.电气设备保护：变压器差动保护不仅仅用于保护变压器本身，还可以对接在变压器绕组上的其他设备进行保护，如电动机、发电机等。

当这些设备发生短路故障时，差动保护能够迅速判断并隔离这些故障，保护其他设备不受到冲击。

3.滤波器保护：变压器差动保护还可以用于滤波器的保护。

在变压器的输入和输出侧都设置差动保护，可以有效地避免滤波器内部的短路故障对电网和变压器产生不利影响。

4.系统稳定性：通过及时发现和保护变压器内部的故障，变压器差动保护可以避免故障扩大，降低系统不稳定的风险。

同时，差动保护还可以提供故障信息，有助于运维人员及时采取措施进行维修，保证电网的运行安全和稳定。

总之，变压器差动保护是一种重要的保护装置，通过检测变压器主副绕组之间的电流差异，实现对变压器及相关设备的短路故障保护，不仅能够避免设备损坏和人员安全事故的发生，还有助于提高电网的稳定性和可靠性。

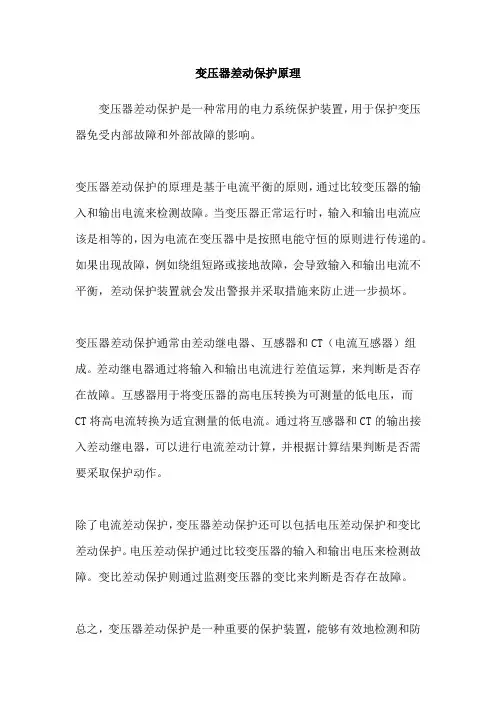

变压器差动保护原理
变压器差动保护是一种常用的电力系统保护装置，用于保护变压器免受内部故障和外部故障的影响。

变压器差动保护的原理是基于电流平衡的原则，通过比较变压器的输入和输出电流来检测故障。

当变压器正常运行时，输入和输出电流应该是相等的，因为电流在变压器中是按照电能守恒的原则进行传递的。

如果出现故障，例如绕组短路或接地故障，会导致输入和输出电流不平衡，差动保护装置就会发出警报并采取措施来防止进一步损坏。

变压器差动保护通常由差动继电器、互感器和CT（电流互感器）组成。

差动继电器通过将输入和输出电流进行差值运算，来判断是否存在故障。

互感器用于将变压器的高电压转换为可测量的低电压，而
CT将高电流转换为适宜测量的低电流。

通过将互感器和CT的输出接入差动继电器，可以进行电流差动计算，并根据计算结果判断是否需要采取保护动作。

除了电流差动保护，变压器差动保护还可以包括电压差动保护和变比差动保护。

电压差动保护通过比较变压器的输入和输出电压来检测故障。

变比差动保护则通过监测变压器的变比来判断是否存在故障。

总之，变压器差动保护是一种重要的保护装置，能够有效地检测和防
止变压器内外部的故障。

它不仅可以保护变压器的运行安全，还能提高电力系统的可靠性和稳定性。

差动保护的原理
差动保护是一种用于电力系统中保护设备的保护装置，其主要原理是通过比较电流变量来检测系统中的故障。

差动保护的基本原理是根据基尔霍夫电流定律，通过比较进入和离开受保护区域的电流的差值，来判断是否有故障发生。

当系统正常运行时，进入和离开受保护区域的电流应该相等，差动保护的输出信号为零。

但是当系统发生故障时，导致有一部分电流发生了变化，进入和离开受保护区域的电流差值就会不为零，差动保护系统会发现这个差异并产生相应的保护动作。

差动保护通常应用于变压器、发电机、电缆等可能发生故障的设备上。

对于变压器来说，差动保护通常是通过在变压器的电流进出线路上安装电流互感器来实现的。

进入和离开变压器的电流通过电流互感器传递到差动保护装置，该装置比较这些电流的差异并判断是否有故障发生。

如果有故障发生，差动保护装置将发出信号，触发断路器或其他保护设备，切断受保护设备与电力系统的连接，从而保护设备免受进一步的损坏。

总之，差动保护通过比较电流变量来检测电力系统中的故障，当进入和离开受保护区域的电流差异大于预设值时，差动保护系统会触发相应的保护动作，以保护设备的安全运行。

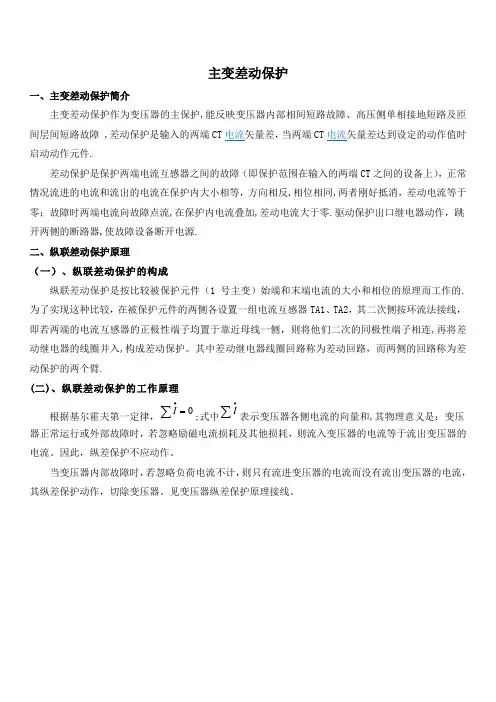

主变差动保护一、主变差动保护简介主变差动保护作为变压器的主保护,能反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障 ,差动保护是输入的两端CT电流矢量差，当两端CT电流矢量差达到设定的动作值时启动动作元件.差动保护是保护两端电流互感器之间的故障（即保护范围在输入的两端CT之间的设备上），正常情况流进的电流和流出的电流在保护内大小相等，方向相反,相位相同,两者刚好抵消，差动电流等于零；故障时两端电流向故障点流,在保护内电流叠加,差动电流大于零.驱动保护出口继电器动作，跳开两侧的断路器,使故障设备断开电源.二、纵联差动保护原理（一）、纵联差动保护的构成纵联差动保护是按比较被保护元件（1号主变）始端和末端电流的大小和相位的原理而工作的.为了实现这种比较，在被保护元件的两侧各设置一组电流互感器TA1、TA2，其二次侧按环流法接线，即若两端的电流互感器的正极性端子均置于靠近母线一侧，则将他们二次的同极性端子相连,再将差动继电器的线圈并入,构成差动保护。

其中差动继电器线圈回路称为差动回路，而两侧的回路称为差动保护的两个臂.(二)、纵联差动保护的工作原理根据基尔霍夫第一定律，=∑•I;式中∑•I表示变压器各侧电流的向量和,其物理意义是：变压器正常运行或外部故障时，若忽略励磁电流损耗及其他损耗，则流入变压器的电流等于流出变压器的电流。

因此，纵差保护不应动作。

当变压器内部故障时，若忽略负荷电流不计，则只有流进变压器的电流而没有流出变压器的电流，其纵差保护动作，切除变压器。

见变压器纵差保护原理接线。

(1)正常运行和区外故障时，被保护元件两端的电流和的方向如图1。

5.5（a）所示，则流入继电器的电流为继电器不动作。

（2）区内故障时，被保护元件两端的电流和的方向如图 1.5.5(b）所示，则流入继电器的电流为此时为两侧电源提供的短路电流之和，电流很大，故继电器动作，跳开两侧的断路器.由上分析可知，纵联差动保护的范围就是两侧电流互感器所包围的全部区域，即被保护元件的全部,而在保护范围外故障时，保护不动作。

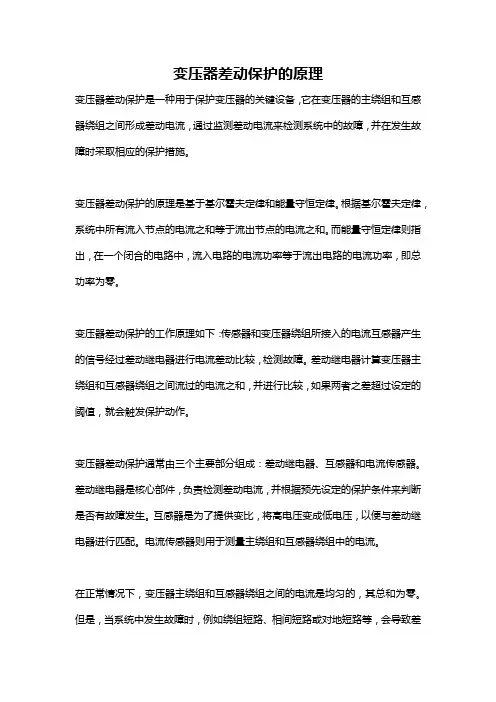

变压器差动保护的原理变压器差动保护是一种用于保护变压器的关键设备，它在变压器的主绕组和互感器绕组之间形成差动电流，通过监测差动电流来检测系统中的故障，并在发生故障时采取相应的保护措施。

变压器差动保护的原理是基于基尔霍夫定律和能量守恒定律。

根据基尔霍夫定律，系统中所有流入节点的电流之和等于流出节点的电流之和。

而能量守恒定律则指出，在一个闭合的电路中，流入电路的电流功率等于流出电路的电流功率，即总功率为零。

变压器差动保护的工作原理如下：传感器和变压器绕组所接入的电流互感器产生的信号经过差动继电器进行电流差动比较，检测故障。

差动继电器计算变压器主绕组和互感器绕组之间流过的电流之和，并进行比较，如果两者之差超过设定的阈值，就会触发保护动作。

变压器差动保护通常由三个主要部分组成：差动继电器、互感器和电流传感器。

差动继电器是核心部件，负责检测差动电流，并根据预先设定的保护条件来判断是否有故障发生。

互感器是为了提供变比，将高电压变成低电压，以便与差动继电器进行匹配。

电流传感器则用于测量主绕组和互感器绕组中的电流。

在正常情况下，变压器主绕组和互感器绕组之间的电流是均匀的，其总和为零。

但是，当系统中发生故障时，例如绕组短路、相间短路或对地短路等，会导致差动电流的变化，超过预设的阈值。

差动继电器会检测到这种异常，并迅速触发保护动作，例如切断断路器或发出报警信号，以防止进一步的损坏。

差动保护的优点是高速动作和很强的可靠性，可以迅速识别故障并采取保护措施。

它能够有效地检测到绕组短路、相间短路和对地短路等故障，并迅速切断变压器的输入电源，防止故障扩大。

此外，差动保护还能够减少设备的停机时间，提高设备的可用性和可靠性。

差动保护也存在一些限制。

首先，差动保护的设备和安装成本相对较高。

其次，它对系统的离散性或非连续性故障比较敏感，例如低短路电流、电压异常等。

此外，电流传感器的线性和精度也会对差动保护的准确性产生一定的影响。

总的来说，变压器差动保护是一种重要的设备，可以有效地监测和保护变压器，防止故障扩大。

差动变压器工作原理引言差动变压器是一种电力设备，其作用是传输和分配电能。

差动变压器的工作原理是在电力系统中起到保护作用。

本文将详细探讨差动变压器的工作原理，包括差动变压器的基本原理、工作过程和应用场景。

差动变压器基本原理差动变压器的基本原理是利用主变压器两侧的电流差来检测故障。

主变压器是差动变压器的主要组成部分，由高压绕组和低压绕组组成。

当主变压器正常工作时，两侧的电流差几乎为零；当有故障发生时，如短路或接地故障，主变压器两侧的电流差将出现明显变化。

通过监测和比对电流差，差动变压器可以及时检测故障并切断电力供应，起到保护作用。

差动保护原理差动变压器主要用于保护电力系统的传输线路和设备。

差动保护的基本原理是通过比较主变压器高压绕组和低压绕组的电流差来判断系统是否存在故障。

差动保护装置会将两侧的电流信号进行比较，如果电流差超过设定的阈值，就会触发保护动作，切断电力供应。

差动保护具有灵敏、快速、可靠的特点，能够有效地保护电力系统的正常运行。

差动保护装置结构差动保护装置由差动保护继电器、CT（电流互感器）和PT（电压互感器）组成。

CT和PT用于将主变压器两侧的电流和电压信号转换为适合差动保护继电器检测的信号。

差动保护继电器负责比较和判断电流差，并根据设定的逻辑进行保护动作。

差动保护继电器差动保护继电器是差动保护装置的核心部分，负责检测和判断电流差。

差动保护继电器具有高速、高精度和可靠的特点，能够及时发现和切除故障，保护系统的安全运行。

差动保护继电器通常采用数字化技术，能够更加灵活地配置和调整保护参数。

CT（电流互感器）CT是差动保护装置的重要组成部分，用于测量电流并将其转换为适合差动保护继电器检测的信号。

CT通常由铁芯和绕组组成，绕组通过主变压器两侧的电流信号产生感应电动势，转换为相应的电流信号。

CT的性能直接影响差动保护的准确性和可靠性。

PT（电压互感器）PT是差动保护装置的另一个重要组成部分，用于测量电压并将其转换为适合差动保护继电器检测的信号。

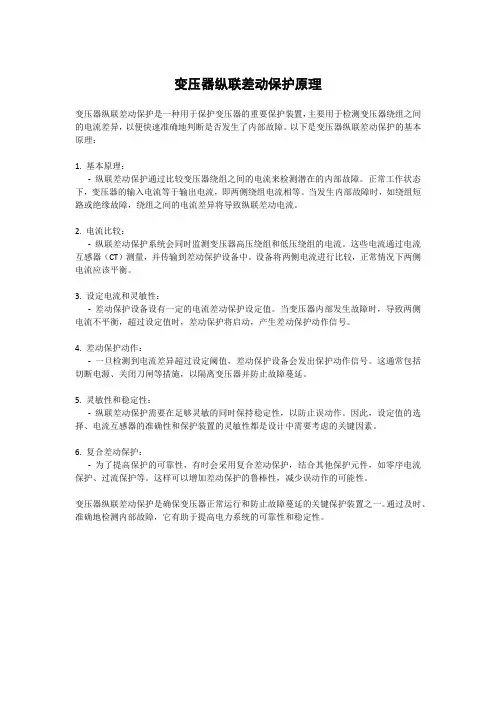

变压器纵联差动保护原理变压器纵联差动保护是一种用于保护变压器的重要保护装置，主要用于检测变压器绕组之间的电流差异，以便快速准确地判断是否发生了内部故障。

以下是变压器纵联差动保护的基本原理：1. 基本原理：-纵联差动保护通过比较变压器绕组之间的电流来检测潜在的内部故障。

正常工作状态下，变压器的输入电流等于输出电流，即两侧绕组电流相等。

当发生内部故障时，如绕组短路或绝缘故障，绕组之间的电流差异将导致纵联差动电流。

2. 电流比较：-纵联差动保护系统会同时监测变压器高压绕组和低压绕组的电流。

这些电流通过电流互感器（CT）测量，并传输到差动保护设备中。

设备将两侧电流进行比较，正常情况下两侧电流应该平衡。

3. 设定电流和灵敏性：-差动保护设备设有一定的电流差动保护设定值。

当变压器内部发生故障时，导致两侧电流不平衡，超过设定值时，差动保护将启动，产生差动保护动作信号。

4. 差动保护动作：-一旦检测到电流差异超过设定阈值，差动保护设备会发出保护动作信号。

这通常包括切断电源、关闭刀闸等措施，以隔离变压器并防止故障蔓延。

5. 灵敏性和稳定性：-纵联差动保护需要在足够灵敏的同时保持稳定性，以防止误动作。

因此，设定值的选择、电流互感器的准确性和保护装置的灵敏性都是设计中需要考虑的关键因素。

6. 复合差动保护：-为了提高保护的可靠性，有时会采用复合差动保护，结合其他保护元件，如零序电流保护、过流保护等。

这样可以增加差动保护的鲁棒性，减少误动作的可能性。

变压器纵联差动保护是确保变压器正常运行和防止故障蔓延的关键保护装置之一。

通过及时、准确地检测内部故障，它有助于提高电力系统的可靠性和稳定性。

变压器差动保护的原理变压器差动保护是电力系统中常用的一种保护设备，它能够有效地检测和保护变压器的正常运行。

其原理是通过比较变压器的输入和输出电流之间的差值，来判断是否存在故障或异常情况，并及时采取相应的措施保护变压器。

变压器差动保护的基本原理是基于基尔霍夫电流定律。

根据这个定律，电流在闭合的电路中是守恒的，即输入电流等于输出电流。

对于变压器来说，输入电流等于输出电流，只有在正常工作状态下才能满足这个条件。

一旦发生故障或异常情况，如短路或相间短路，输入和输出电流之间就会存在差值。

为了实现变压器差动保护，需要在变压器的输入和输出侧分别安装电流互感器，用于测量输入和输出电流。

这些电流互感器将测量到的电流信号传输到差动保护装置中进行处理。

差动保护装置首先对输入和输出电流进行比较，计算它们之间的差值。

如果差值很小，即在设定的误差范围内，差动保护装置会认为变压器工作正常，不采取任何动作。

然而，如果差值超过设定的误差范围，差动保护装置就会判断存在故障或异常情况，并触发相应的保护动作。

为了提高差动保护的可靠性和抗干扰能力，通常还会采用一些辅助措施。

例如，差动保护装置可以设置时间延迟，以排除短暂的过电流或过负荷情况。

此外，还可以根据变压器的额定容量和负载情况，设置不同的差动保护动作值，以适应不同的工作条件。

总的来说，变压器差动保护利用输入和输出电流之间的差值来判断变压器的运行状态，一旦发现故障或异常情况，及时采取保护措施，避免进一步损坏变压器。

这种保护装置在电力系统中得到了广泛应用，提高了系统的可靠性和稳定性。

通过不断改进差动保护装置的技术，提高其灵敏度和可靠性，可以进一步提高电力系统的运行效率和安全性。

变压器差动保护的基本原理变压器差动保护是为了防止变压器出现内部短路或开路故障而设计的保护装置。

其基本原理是通过比较变压器主、副侧电流的差值来判断是否发生了故障，并在故障发生时及时切断故障电流，保护变压器安全运行。

变压器差动保护系统一般由变压器差动保护继电器、CT（电流互感器）和通讯装置等组成。

其中，CT用于测量变压器主、副侧电流，继电器则根据测得的电流大小进行比较和判断。

具体来说，变压器差动保护系统的基本原理如下：1. 差动电流比较：变压器主、副侧电流经过CT进行测量，然后输入继电器中进行差动电流比较。

差动电流是指主、副侧电流的差值（即I差=I主-I副），正常情况下，变压器主、副侧电流经CT测得的差值应该为几乎为零。

2. 差动保护动作条件：当差动电流的绝对值大于设定的保护定值时，即I差>保护定值，继电器会判定为故障发生，进行相应的动作。

3. 过流保护功能：为了防止误动作，差动保护系统还配备了过流保护功能。

当变压器出现过负荷或短路故障时，主、副侧电流都会增大，此时继电器可通过过流保护功能来判断是否发生故障。

4. 保护范围设置：为了适应不同变压器的实际运行情况，差动保护系统还需要进行保护范围的设置。

保护范围一般由变比误差、CT与继电器的标定值、远动距离等多个因素综合考虑而来。

5. 通讯功能：为了实现远程监控和遥控功能，差动保护系统还需要配备通讯装置，将保护继电器的状态和故障信息传输到监控中心。

总的来说，变压器差动保护的基本原理即是通过比较变压器主、副侧电流的差值，判断电流差值是否超过设定值，从而判定是否发生故障。

差动保护系统通过准确测量和及时切除故障电流，保护变压器安全运行。

同时，为了提高保护的可靠性和灵敏度，差动保护系统还可配备过流保护功能，并具备通讯功能实现远程监控和遥控。

变压器差动保护的基本原理
变压器差动保护的基本原理是通过对比变压器两侧电流的差值来判断是否存在故障。

差动保护装置通过将变压器两侧电流互相比较，如果两侧电流差值超过设定的阈值，即认为存在故障。

以下为具体的差动保护工作原理：
1. 差动电流计算：差动保护装置会分别测量变压器的高压侧和低压侧电流，并将两侧电流进行相减，得到差动电流值。

2. 零序电流过滤：在差动保护装置中还会对变压器的零序电流进行过滤，因为零序电流会对差动保护的准确性造成干扰。

3. 相位差检测：差动保护装置会检测变压器两侧电流的相位差，如果相位差超过设定的范围，即可能存在故障。

4. 阻抗滤波：为了提高差动保护的鲁棒性和灵敏性，差动保护装置通常会使用阻抗滤波器来滤除高频噪声和谐波。

5. 工作逻辑：差动保护装置会根据设定的差动电流阈值和相位差范围来判断是否存在故障。

如果差动电流超过阈值或者相位差超过范围，保护装置会发出报警信号或者执行故障切除动作，保护变压器的安全运行。

综上所述，变压器差动保护依靠对变压器两侧电流的差值进行监测和判断，通过特定的算法和逻辑来实现对变压器故障的及时保护。

变压器差动保护基本原理
1 变压器差动保护
变压器差动保护是一种常用的配电网络欠压和故障短路的保护装置，是主变吸收故障线路的电流的原理。

变压器差动保护的基本原理
是通过比较变压器的两侧的投入和输出线路的电流，当两者相差较大，则说明发生了故障，为了保障设备不受到损坏而采取断开操作，从而
减少可能受损的部分及保护整个配电网络安全。

2 变压器差动保护原理
变压器差动保护基于主变电流平衡原理，当变压器的电流不平衡时，即产生了潜在的危险，可能发生的危害是由于变压器构成的元件
的局部过热导致的危险。

当发生短路或其他过载故障时，被损坏的线
路的电流大大超过正常电流，另一侧的电流减少或甚至消失，因此两
侧电流之间就产生了不平衡，此时就会触发变压器差动保护装置，通
过控制跳开保护装置断开故障线路，从而有效的保护变压器的安全运行，同时也对其它的设备也具有保护作用。

3 变压器差动保护机制
变压器差动保护机制的工作基本原理是将变压器的两端的电流被
分开检测统计，并将两路电流的差值越小，或者状况接近于一致，就
表示差动保护装置处于正常状态，而当两路电流之间存在差别时，说
明发生故障，变压器差动保护器就会触发，进行断开操作，以保护变
压器及其它设备不受损坏。

4 小结
变压器差动保护是一种常用的配电网络欠压和故障短路的保护装置，它通过比较变压器的两侧的投入和输出线路的电流，当两者相差较大，就会触发变压器差动保护器进行断开操作，准确的判断故障的类型，为变压器及其它设备的安全运行提供有效的防护。

变压器差动保护概述变压器是电力系统中重要的设备之一，其承担着电能传递和变换的重要任务。

然而，由于一系列原因（如过负荷、短路等），变压器可能会遭受损坏。

为了防止这些故障的发生和进一步加剧，需要进行保护。

其中，差动保护是一种常用的保护方式，本文将对该保护方式进行详细介绍。

差动保护的原理差动保护是一种用于电力系统中变压器的保护方式。

该方式的基本原理是通过连续测量变压器二侧电流的差值，并与设置的阈值进行比较，来判断变压器是否处于故障状态。

当变压器出现故障时，二侧电流差值超过设定值，则差动保护器会发出信号，使变压器断开电源，以避免更严重的故障发生。

差动保护具有快速、准确、可靠的特点，被广泛应用于各种电力系统中变压器的保护。

差动保护的组成部分差动保护由三部分组成：差动传动器、比率装置和差动保护器。

差动传动器差动传动器主要由变压器二侧互感器组成，其作用是将变压器二侧电流转换为低电平的信号，并通过传输线路传送到比率装置进行处理。

由于变压器二侧电流大小不同，因此互感器的比率需要根据实际情况进行调整。

比率装置比率装置一般由电流变压器、变换器和电流积分器组成。

其主要作用是将差动传动器中传输过来的低电平信号转换为可以与设置的阈值进行比较的高电平信号。

比率装置具有保障设备运行的精确度要求，因此需要经常进行校准和调整。

差动保护器差动保护器是差动保护的核心部分，其主要功能是通过比对差动传动器和比率装置中所传递的电流信息，来判断变压器是否处于故障状态。

当电流超过设定阈值时，差动保护器将向断路器发出开断信号，以切断故障电源。

现代差动保护器配有各种电子设备，并能够根据实际的故障特征，快速地进行判断和消除故障。

差动保护的注意事项差动保护具有广泛的应用范围和显著的优点，但其在使用中仍需要注意一些事项。

首先，差动保护设备本身的稳定性和可靠性非常重要。

在进行装置选型时，应根据实际需求进行选择，避免装置过大或过小，从而影响差动保护的精确性和可靠性。

主变差动保护的原理主变差动保护是电力系统中常用的一种保护方式，主要用于保护高压主变压器。

其原理是通过比较同一个主变压器的不同位置的电流，来判断是否存在电流差动，从而判断是否存在故障。

一、原理介绍：1. 基本原理：主变差动保护的基本原理是通过差动电流比较来实现的。

将主变线圈分为两部分，并将其分别与差动保护装置相连。

当主变器的两侧绕组之间的电流没有故障时，主变保护装置的两个继电器的吸引线圈电流应该相等，继电器保持正常状态。

当主变压器受到内部或外部故障的影响时，电流差会出现在主变压器的绕组中，从而导致差动电流的改变，差动保护装置的动作。

2. 故障检测：主变差动保护应该能够快速、准确地检测到发生的故障，并及时动作切断故障区域。

差动保护装置通常通过采用不同的故障标志，如过电流、零序电流、负序电流等来进行故障的判断。

二、工作原理：1. 基本工作原理：主变差动保护的工作原理主要是通过比较主变压器的两个继电器的吸引线圈电流，来判断差动电流是否存在，以及电流差是否超出设定范围。

一般来说，差动保护装置包含两种电流检测通路：正序通路和零序通路。

2. 正序通路：正序通路是用来检测主变压器的正序差动电流的，它采用主变压器两侧的正序电流进行比较。

当主变电流存在差异时，正序通路中的差动保护装置会发出信号，并启动继电器动作，切断故障电路。

3. 零序通路：零序通路是用来检测主变压器的零序差动电流的，并且主要用于检测主变压器的接地故障。

当主变电流发生不平衡时，零序通路中的差动保护装置会发出信号，并启动继电器动作，切断故障电路。

4. 继电器：继电器是主变差动保护装置的核心元件，它通过电磁原理来工作。

继电器保护装置通常由两个继电器构成，分别连接到主变压器的两个绕组上。

当两个继电器的电流差异超出设定范围时，继电器会发出信号，并切断故障电路。

三、应用范围：主变差动保护广泛应用于各类工业和民用电力系统中，特别是在需要对主变压器进行保护的情况下。

【专业知识】变压器差动保护作用及原理是什么1、差动保护的作用：差动保护是防止变压器内部故障的主保护，在35kV及以上变电站中普遍采用，主要用于保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。

差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备以及连接这些设备的导线。

简单地讲，就是输入的两端TA之间的设备。

由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，发生区内故障时，可以整定为瞬时动作；差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，所以用于变压器做主保护。

2、保护原理：差动保护是利用基尔霍夫电流定律中在任意时刻，对电路中的任一节点，流经该节点的电流代数和恒为零的原理工作的。

差动保护把被保护的变压器看成是一个接点，在变压器的各侧均装设电流互感器，把变压器各侧电流互感器副边按差接线法接线，即各侧电流互感器的同极性端都朝向母线侧，将同极性端子相连，并联接入差动继电器。

在继电器线圈中流过的电流是各侧电流互感器的副边电流之差，也就是说差动继电器是接在差动回路的；从理论上讲，正常情况下或外部故障时，流入变压器的电流和流出的电流（折算后的电流）相等，差回路中的电流为零。

当变压器正常运行或区外故障（流过穿越性电流）时，各侧电流互感器的副边电流流入保护装置，通过程序的运行，各侧电流存在的相位差由软件自动进行校正，自动计算出各侧电流IH-（IM-IL）接近为零（IH为高压侧电流，IM为中压侧电流，IL 为低压侧电流），则保护不动作。

当变压器内部发生相间或匝间短路故障时，两侧（或三侧）向故障点提供短路电流，在差动回路中由于IM或IL改变了方向或等于零，流入差动继电器的电流IH-（IM-IL）不再接近于零；当差动电流大于差动保护装置的整定值时，保护动作，将被保护变压器的各侧断路器跳开，使故障变压器断开电源。
