《电机学》作业题解（适用于王秀和、孙雨萍编《电机学》）1-5 何为铁磁材料？为什么铁磁材料的磁导率高？答：诸如铁、镍、钴及他们的合金，将这些材料放在磁场后，磁场会显著增强，故而称之为铁磁材料；铁磁材料之所以磁导率高，是因为在这些材料的内部，大量存在着磁畴，这些磁畴的磁极方向通常是杂乱无章的，对外不显示磁性，当把这些材料放入磁场中，内部的小磁畴在外磁场的作用下，磁极方向逐渐被扭转成一致，对外就显示很强的磁性，所以导磁性能强。

1-9 铁心中的磁滞损耗和涡流损耗是如何产生的？为何铁心采用硅钢片？答：铁心中的磁滞损耗是因为铁心处在交变的磁场中，铁心反复被磁化，铁心中的小磁畴的磁极方向反复扭转，致使磁畴之间不断碰撞，消耗能量变成热能损耗；又因为铁心为导体，处在交变的磁场中，铁中会产生感应电动势，从而产生感应电流，感应电流围绕着磁通做漩涡状流动，从产生损耗，称之为涡流损耗，之所以采用硅钢片是因为一方面因硅钢电阻高，导磁性能好，可降低涡流损耗，另一方面，采用薄片叠成铁心，可将涡流限制在各个叠片中，相当于大大增加了铁心的电阻，从进一步降低了涡流损耗。

1-13 图1-27所示为一铁心，厚度为0.05m，铁心的相对磁导率为1000。

问：要产生0.003Wb的磁通，需要多大电流？在此电流下，铁心各部分的刺痛密度是多少？解：取磁路的平均长度，上下两边的长度和截面积相等算一段，算作磁路段1，左侧为2，右侧为3。

磁路段1长度和截面积：()120.050.20.0250.55m =⨯++=l ，210.050.150.0075m =⨯=A ；41m1710.55 5.83610A wb 10004100.0075π-===⨯⨯⨯⨯l R uA 磁路段2长度和截面积：20.1520.0750.30m =+⨯=l ，220.050.100.005m =⨯=A ；42m2720.30 4.77510A wb 10004100.005π-===⨯⨯⨯⨯l R uA 磁路段1长度和截面积：30.1520.0750.30m =+⨯=l ，230.050.050.0025m =⨯=A ；43m3730.309.54910A wb 10004100.0025π-===⨯⨯⨯⨯l R uA 总磁阻：45m m1m2m3(5.836 4.7759.549)10 2.01610A wb ==++⨯=⨯R R +R +R磁动势：5m 0.003 2.01610604.8A φ==⨯⨯=F R 励磁电流：604.8 1.512A 400===F i N在此电流下，铁心各部分的磁通密度分别为：110.030.4 0.0075φ===B TA220.030.6 0.05φ===B TA330.031.2 0.0025φ===B TA2-5 变压器做空载和短路试验时，从电源输入的有功功率主要消耗在什么地方?在一、二次侧分别做同一试验，测得的输入功率相同吗？为什么？答：做空载试验时，变压器的二次侧是开路的，所以变压器输入的功率消耗在一次测的电阻和激磁（励磁）支路电阻上，空载时，变压器的一次侧电流仅为额定负载时的百分之几，加之一次侧电阻远远小于激磁电阻，所以输入功率主要消耗在激磁电阻上。

电机学（第2版）主编：张广溢 郭前岗 重庆大学出版社 课后习题答案 电气101班 凌风破浪 收集整理 2012/9/19绪 论Δ0-1 电机和变压器的磁路常用什么材料制成，这类材料应具有哪些主要特性？0-2 在图0-3中，当给线圈N 1外加正弦电压u 1时，线圈N 1 和 N 2 中各感应什么性质的电动势？电动势的大小与哪些因素有关？ 0-3 感应电动势=e dtd ψ-中的负号表示什么意思？ Δ0-4 试比较磁路和电路的相似点和不同点。

0-5 电机运行时，热量主要来源于哪些部分？为什么用温升而不直接用温度表示电机的发热程度？电机的温升与哪些因素有关？0-6 电机的额定值和电机的定额指的是什么？ 0-7 在图0-2中，已知磁力线l的直径为10cm ，电流I 1 = 10A ，I 2 = 5A ，I 3 = 3A ，试求该磁力线上的平均磁场强度是多少？∨0-8 在图0-9所示的磁路中，线圈N 1、N 2中通入直流电流I 1、I 2，试问： （1） 电流方向如图所示时，该磁路上的总磁 动势为多少？ （2） N 2中电流I 2反向，总磁动势又为 多少？（3） 若在图中a 、b 处切开，形成一空气隙δ，总磁动势又为多少？图0-9 习题0-8附图（4） 比较1、3两种情况下铁心中的B 、H 的 相对大小，及3中铁心和气隙中H 的相对大小？解：1）22111N I N I F -= 2）22112N I N I F +=3）221113N I N I F F -==不变4）由于31F F =，而31m m R R <<，所以31φφ>>，31B B >>，31H H >>。

在3）中，δB B Fe =，由于0μμ>>Fe ，所以0μμδδB H B H Fe Fe Fe =<<=∨0-9 两根输电线在空间相距2m ，当两输电线通入的电流均为100A 时，求每根输电线单位长度上所受的电磁力为多少？并画出两线中电流同向及反向时两种情况下的受力方向。

电机学第二版胡虔生编习题集目录第1章绪论1第2章变压器的运行原理及理论分析2第3章三相变压器及运行12第4章三相变压器的不对称运行14第5章特种变压器19第6章交流绕组及其感应电动势24第7章交流绕组及其感应磁动势29第8章（略）33第9章三相异步电机的理论分析与运行特性33第1章 绪论（）P17：1-1解：T S B 53.1025.0003.02==Φ=π14.3748.155.1304048.153.130=⇒--=--x x H H 匝1400530214.37≈⨯⨯===πI l H I F N xP17：1-2 解：(1)匝16435.2434.139951.010453.151.030214.37721=+=⨯⨯+-⨯⨯=+=-ππN N N(2)设B 在（1.48~1.55）之间()()（与假设相符）486.1417.34180651.26913715.79570001.03023048.148.155.13040101045140037=⇒-+=⇒-⨯⨯⎥⎦⎤⎢⎣⎡+-⨯--+⨯⨯=⨯==--B B B B B NI F ππwb 10918.2025.0486.1BS 32-⨯=⨯==ΦπP18：1-4解：2621020m s -⨯=(1)t dt td dt dB NS dt d Ne 314cos 096.20314sin 8.010*******-=⨯⨯⨯-=-=Φ-=- (2)t dt dBNS dt d N e 314cos 048.1060cos -=︒-=Φ-=(3)s rad n /31006010002602πππ=⨯==Ω ()tcos cos 1cos 0t cos cos t Ω='='=+Ω=''θθθθθ则时，当，，则为时刻平面与磁力线夹角设ttt t t dtt t d dt dB NS dt d N e 314cos 72.104cos 096.20314sin 72.104sin 699.63100cos314sin 8.020200cos 2-=⋅⨯⨯-='-=Φ-=πθ第2章 变压器的运行原理及理论分析p42:2-1设有一台500kV A 、三相、 35000/400V 双绕组变压器，一、二次绕组均系星形连接，试求高压方面和低压方面的额定电流。

3-1.已知某直流电动机铭牌数据如下，额定功率，额定电压，额kw P N 30=)(220v U N =定转速，额定效率，试求该电机的额定电流和额定输出转矩。

)/(1500m r n N =%87=ηN 解：电动机输出额定转矩T 2N 等于其输出功率除以其机械角速度；P N N ΩT 2N =/=/(===191(Nm)P N N ΩP N )602(N n πN N n P π260150021030603⨯⨯⨯π=/=30/0.87=34.48(kW)P 1P N ηN I N =/=34480/220=156.7(A)P 1U N3-2已知一直流发电机数据为：元件数S 和换向片K 均等于22，极对数p=2，右行单叠绕组。

（1）计算绕组各节距y k ,y 1,y,y 2；（2）列出元件连接次序表；（3）画出绕组展开图，磁极与电刷位置，并标出电刷的极性；（4）画出并联支路图，求支路对数a 。

解：（1）y k =1,y=y k =1取y 1=5，则y 2=y 1-y=5-1=4（2）元件联结次序表为：1—2—3—4—5—6—7—8—9—10—11—12—13—14—15—16—17—18—19—20—21—22—1（3）略.(4)并联支路图略：a=P=2。

3-3已知一台并励直流发电机，额定功率，额定电压，额定转速kW P N10=V U N 230=，电枢回路总电阻，励磁绕组电阻，一对电min /1450r n N =Ω=486.0a R Ω=215f R 刷上压降为2V。

额定负载时的电枢铁损耗，机械损耗。

求：W p Fe 442=W p m104=（1）额定负载时的电磁功率和电磁转矩；（2）额定负载时的效率。

解：（1）额定负载时电磁功率aNaN M I E P =)(55.4421523023010103A R U U P I I I f N N N f N aN =+⨯=+=+=)(7.2532486.055.442302V R I U E a aN N aN =+⨯+=++=所以)(3.1155.447.253kW I E P aN aN M =⨯==电磁转矩为)(4.74145011300260260m N n P P T N M N M N ⋅===Ω=ππ（2）额定负载时的效率为1P P N N =η)(842.11104442113001kW p p P P m M Fe =++=++=所以%4.84846.11101===P P N N 3-4设有一台他励直流发电机，额定转速，额定电压伏，额定m r n N /1000=230=U N 电流，励磁电流I f =3A，电枢电阻为(包括电刷接触电阻)1欧，励磁绕组电阻R f =50A I aN 10=欧，750r/min 时空载特性如下：试求发电机在额定转速时：（1）空载端电压；（2）满载的感应电动势；（3）若将此电机改为发电机，则额定负载时励磁回路应串入多大的电阻？（4）若整个电机的励磁绕组共有850匝，则满载时电枢反映的去磁磁动势为多少？解：空载端电压U 0=E 0,从n=750r/min 时的空载特性时的空载电动势)/(1000m r n N =为=258.7(V)750/1941000'00⨯==E n n E N 所以U 0=E 0=258.7(V)(2)满载时的感应电动势为E aN =U N +I aN R a =230+10=240(V)(3)改为并励发电机，励磁回路应串入电阻R s ：R s +R f =U N /I f =230/3所以R s =230/3-R f =26.7（欧）（4）已知额定转速时满载感应电动势E aN =240V，换算成n=750r/min 时的电动势为E aN ’=E aN n/n N =180V,由E aN ’从空载特性上可查得所须励磁电流为I f0=2.6A.因此电枢反应的去磁电流为If-If0=3-2.6=0.4A,电枢反应的去磁磁动势为0.4850=340A.⨯3-5设有一台并励直流发电机，当转速为1450r/min 时，测得的空载特性如下：电枢回路总电阻（包括电刷接触电阻）Ra=0.568欧,额定电枢电流为40.5A，当额定负载是电枢反映的去磁效应相当于并励绕组励磁电流的0.05A ,求该电机在额定转速为1450r/min ，额定电压为230V 时，并励电路电阻是多少？解：额定运行的情况下的电枢感应电动势为；)(253568.05.40230V R I U E a e e aN =⨯+=+=有空载特性曲线表格中求出，当=253V 时，I f0=1.82A 。

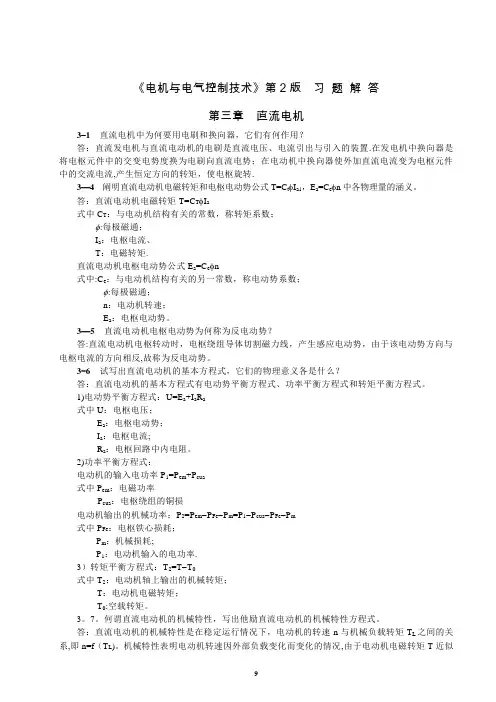

《电机与电气控制技术》第2版习题解答第三章直流电机3-1直流电机中为何要用电刷和换向器，它们有何作用？答：直流发电机与直流电动机的电刷是直流电压、电流引出与引入的装置.在发电机中换向器是将电枢元件中的交变电势度换为电刷向直流电势；在电动机中换向器使外加直流电流变为电枢元件中的交流电流,产生恒定方向的转矩，使电枢旋转.3—4阐明直流电动机电磁转矩和电枢电动势公式T=C tφI a1，E a=C eφn中各物理量的涵义。

答：直流电动机电磁转矩T=C TφI a式中C T：与电动机结构有关的常数，称转矩系数；φ:每极磁通；I a：电枢电流、T：电磁转矩.直流电动机电枢电动势公式E a=C eφn式中:C e：与电动机结构有关的另一常数，称电动势系数；φ:每极磁通；n：电动机转速；E a：电枢电动势。

3—5直流电动机电枢电动势为何称为反电动势？答:直流电动机电枢转动时，电枢绕组导体切割磁力线，产生感应电动势，由于该电动势方向与电枢电流的方向相反,故称为反电动势。

3-6试写出直流电动机的基本方程式，它们的物理意义各是什么？答：直流电动机的基本方程式有电动势平衡方程式、功率平衡方程式和转矩平衡方程式。

1)电动势平衡方程式：U=E a+I a R a式中U：电枢电压；E a：电枢电动势；I a：电枢电流;R a：电枢回路中内电阻。

2)功率平衡方程式：电动机的输入电功率P1=P em+P cua式中P em：电磁功率P cua：电枢绕组的铜损电动机输出的机械功率：P2=P em-P Fe-P m=P1-P cua-P Fe-P m式中P Fe：电枢铁心损耗；P m：机械损耗;P1：电动机输入的电功率.3）转矩平衡方程式：T2=T-T0式中T2：电动机轴上输出的机械转矩；T：电动机电磁转矩；T0:空载转矩。

3。

7。

何谓直流电动机的机械特性，写出他励直流电动机的机械特性方程式。

答：直流电动机的机械特性是在稳定运行情况下，电动机的转速n与机械负载转矩T L之间的关系,即n=f（T L)。

第一章电机的基本原理习题解答：1、何为相对磁导率？答：材料的磁导率定义为该位置处的磁通密度与磁场强度之比，决定于磁场所在点的材料特性，单位为H/m。

根据材料的导磁性能，可将其分为铁磁材料和非铁磁材料。

非铁磁材料的磁导率可认为与真空的磁导率μ0相同，为4π⨯10-7H/m。

铁磁材料主要是铁、镍、钴以及它们的合金，其磁导率是非铁磁材料磁导率的几十倍至数千倍。

由于材料的磁导率变化范围很大，常采用相对磁导率μr来表征材料的导磁性能，μr为材料的磁导率与真空磁导率的比值。

2、磁路的磁阻如何计算？答：磁路的磁阻可用公式R m=L/(μA)计算，其中L为磁路的长度，单位为m，μ为材料的磁导率，单位为H/m，A为磁路的截面积，单位为m2。

从公式可以看出，磁路的磁阻主要取决于磁路的几何尺寸和材料的磁导率，大小上与磁路长度成正比，与磁路的截面积和磁导率成反比。

3、叙述磁路与电路的类比关系。

答：从电路和磁场的方程上看，两者形式上非常相似。

电路和磁路的类比关系可用下表表示：4、为什么希望磁路中的空气隙部分尽可能小？答：与磁路中铁磁材料相比，空气的磁导率小得多，如果磁路中的气隙部分长度增加，使得磁路的总磁阻大大增大，要想产生同样大小的磁通，需要的磁动势大大增加。

5、何为铁磁材料？为什么铁磁材料的磁导率高？答：铁磁材料包括铁、镍、钴及它们的合金、某些稀土元素的合金和化合物、铬和锰的一些合金等。

根据铁磁材料的磁化过程可知，当铁磁材料放置到磁场中之后，磁场会显著增强，表现为铁磁材料的导磁能力更强，因此磁导率大。

6、何为铁磁材料的饱和现象和磁滞现象？答：将未磁化的铁磁材料置于外磁场中，当磁场强度很小时，外磁场只能使少量磁畴转向，磁通密度增加不快，此时磁导率 较小；随着外磁场的增强，大量磁畴开始转向，磁通密度增加很快，磁导率很大；当外磁场增大到一定程度时，大部分磁畴已经转向，未转向的磁畴较少，继续增大外磁场时，磁通密度增加缓慢，磁导率逐渐减小，这种现象称为饱和。

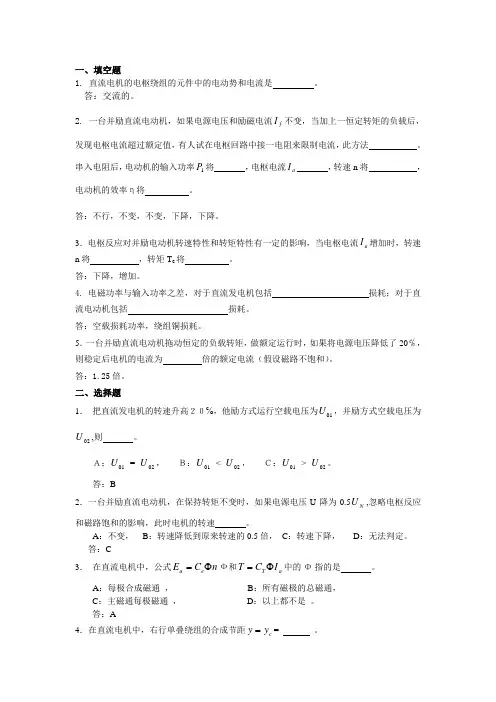

一、填空题1. 直流电机的电枢绕组的元件中的电动势和电流是 。

答：交流的。

2. 一台并励直流电动机，如果电源电压和励磁电流f I 不变，当加上一恒定转矩的负载后，发现电枢电流超过额定值，有人试在电枢回路中接一电阻来限制电流，此方法 。

串入电阻后，电动机的输入功率1P 将 ，电枢电流a I ，转速n 将 ，电动机的效率η将 。

答：不行，不变，不变，下降，下降。

3．电枢反应对并励电动机转速特性和转矩特性有一定的影响，当电枢电流a I 增加时，转速n 将 ，转矩T e 将 。

答：下降，增加。

4. 电磁功率与输入功率之差，对于直流发电机包括 损耗；对于直流电动机包括 损耗。

答：空载损耗功率，绕组铜损耗。

5．一台并励直流电动机拖动恒定的负载转矩，做额定运行时，如果将电源电压降低了20℅，则稳定后电机的电流为 倍的额定电流（假设磁路不饱和）。

答：1.25倍。

二、选择题1． 把直流发电机的转速升高２０℅，他励方式运行空载电压为01U ，并励方式空载电压为02U ,则 。

Ａ：01U = 02U ， Ｂ：01U < 02U ， Ｃ：01U > 02U 。

答：B2．一台并励直流电动机，在保持转矩不变时，如果电源电压U 降为0.5N U ,忽略电枢反应和磁路饱和的影响，此时电机的转速 。

A ：不变，B ：转速降低到原来转速的0.5倍，C ：转速下降，D ：无法判定。

答：C3． 在直流电机中，公式n C E e a Φ=Ф和a T I C T Φ=中的Φ指的是 。

A ：每极合成磁通 ，B ：所有磁极的总磁通，C ：主磁通每极磁通 ，D ：以上都不是 。

答：A4．在直流电机中，右行单叠绕组的合成节距c y y == 。

A ：p Q u 2,B ：ε±pQ u 2, C ：1, D ：2. 答：C 5．直流电动机的额定功率指 。

A:转轴上吸收的机械功率, B:转轴上输出的机械功率,C:电枢端口吸收的电功率, D:电枢端口输出的电功率。

第二章 直流电机2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？ 换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。

2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。

(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。

（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。

2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？ 有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。

2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。

漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。

2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。

第一章电机的基本原理习题解答：1、何为相对磁导率？答：材料的磁导率定义为该位置处的磁通密度与磁场强度之比，决定于磁场所在点的材料特性，单位为H/m。

根据材料的导磁性能，可将其分为铁磁材料和非铁磁材料。

非铁磁材料的磁导率可认为与真空的磁导率μ0相同，为4π⨯10-7H/m。

铁磁材料主要是铁、镍、钴以及它们的合金，其磁导率是非铁磁材料磁导率的几十倍至数千倍。

由于材料的磁导率变化范围很大，常采用相对磁导率μr来表征材料的导磁性能，μr为材料的磁导率与真空磁导率的比值。

2、磁路的磁阻如何计算？答：磁路的磁阻可用公式R m=L/(μA)计算，其中L为磁路的长度，单位为m，μ为材料的磁导率，单位为H/m，A为磁路的截面积，单位为m2。

从公式可以看出，磁路的磁阻主要取决于磁路的几何尺寸和材料的磁导率，大小上与磁路长度成正比，与磁路的截面积和磁导率成反比。

3、叙述磁路与电路的类比关系。

答：从电路和磁场的方程上看，两者形式上非常相似。

电路和磁路的类比关系可用下表表示：4、为什么希望磁路中的空气隙部分尽可能小？答：与磁路中铁磁材料相比，空气的磁导率小得多，如果磁路中的气隙部分长度增加，使得磁路的总磁阻大大增大，要想产生同样大小的磁通，需要的磁动势大大增加。

5、何为铁磁材料？为什么铁磁材料的磁导率高？答：铁磁材料包括铁、镍、钴及它们的合金、某些稀土元素的合金和化合物、铬和锰的一些合金等。

根据铁磁材料的磁化过程可知，当铁磁材料放置到磁场中之后，磁场会显著增强，表现为铁磁材料的导磁能力更强，因此磁导率大。

6、何为铁磁材料的饱和现象和磁滞现象？答：将未磁化的铁磁材料置于外磁场中，当磁场强度很小时，外磁场只能使少量磁畴转向，磁通密度增加不快，此时磁导率 较小；随着外磁场的增强，大量磁畴开始转向，磁通密度增加很快，磁导率很大；当外磁场增大到一定程度时，大部分磁畴已经转向，未转向的磁畴较少，继续增大外磁场时，磁通密度增加缓慢，磁导率逐渐减小，这种现象称为饱和。

第三章 变压器3．1 变压器有哪几个主要部件？各部件的功能是什么？ 变压器的主要部件:铁心:磁路,包括芯柱和铁轭两部分 绕组:电路油箱:加强散热，提高绝缘强度 套管:使高压引线和接地的油箱绝缘 3．2 变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？ 变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.3．3 为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？ 额定值 1N I ,2N I ,1N U ,2N U ,N S ,N f1N U :一次绕组端子间电压保证值2N U :空载时,一次侧加额定电压,二次侧测量得到的电压3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122E N E N k ==,实现变压功能漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通,1E 和二次电压2U 的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用m Z 反应磁通的作用,用1x δ,2x δ反应漏磁通的作用3．6 电抗σ1X 、k X 、m X 的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为k Z 和m Z 是不变的？*k Z 的大小对变压器的运行性能有什么影响？在类变压器*k Z 的范围如何？1x δ:对应一次绕组的漏磁通,磁路的磁组很大，因此1x δ很小,因为空气的磁导率为常数,∴1x δ为常数12k x x x δδ=+叫短路电抗m x :对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小,而电抗与磁阻成反比,因此m x 很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而 负载试验时加额定电压，主磁通大，所以短路试验时m x 比空载试验时的m x 大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，1x δ,k x 在空载试验,断路试验和负载运行时,数值相等,KK U K I Z =叫短路阻抗1212()()K K K Z R j X R R j x x δδ=+=+++是常数∴不变(12,R R 随温度变化)2112m E fN m I R Z π===(见背面)3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流Φ与成正比,如感应电势成正弦,则Φ也为正弦变化，∴0i 也为正弦铁心饱和时: 0i 为尖顶波,见123P 图3.83．8 试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流1I 产生的磁动势1F 和二次电流2I 产生的磁动势2F 共同作用在磁路上，等于磁通乘磁组,即 12m m F F R α+=Φ其中α是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的m R 很小，而0mR ≈,则120F F +=,即12F F =-这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大. 当仅考虑数量关系时,有1122N I N I =即12kI I =或21Ik I =∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一,二次电流之比和他们的匝数成反比.3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？ 解： 0Fe P P ≈ ∵空载损耗 2001Fe P mI R P =+空载时0I 很小，∴201mI R 可忽略 ∴0Fe P P ≈k c u P P ≈ ∵k cu Fe P P P =+∵短路试验时外施电压k U 很小, ∴Φ很小,0I 很小 ∴铁耗很小,可忽略铁耗, k cu P P ≈负载时Fe P ：与空载时无差别，这是因为当f 不变时，2222FeP B E U ∝∝Φ∝∝负载与空载时一次绕组侧施加的电压基本不变，∴Fe P 基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些cu P ：如果是同一电流，则无差别。

电机学习题（附参考答案）一、判断题（共100题，每题1分，共100分）1.所有非铁磁材料磁路都没有铁损耗。

()A、正确B、错误正确答案：B2.对于三相变压器而言，只要有角接绕组，二次侧感应电动势波形就是正弦波。

()A、正确B、错误正确答案：A3.大容量变压器的高压绕组一般采用纠结连续式绕组，以改普在大气过电压作用下绕组上的初始电位分布，防止绕组击穿。

()正确错误A、正确B、错误正确答案：A4.在电机和变压器铁心材料周围的气隙中存在少量磁场。

()A、正确B、错误正确答案：A5.定、转子磁动势相对静止是一切电机能正常运行的必要条件。

（）A、正确B、错误正确答案：A6.发电机失磁后，电磁功率减小。

（）A、正确B、错误正确答案：A7.由三绕组变压器等效电路可知，一次漏阻抗压降会直接影响二、三次主电动势，进而影响二、三次绕组端电压。

（）A、正确B、错误正确答案：A8.磁极数为2的电机，转子旋转一周，电角度改变720°。

（）A、正确B、错误正确答案：B9.变压器一、二次侧感应电动势之比可近似认为等于一、二次侧电压有效值之比。

()A、正确B、错误正确答案：A10.异步电动机运行过程中，如果转子突然被卡住，转子电流会下降。

（）A、正确B、错误11.同步调相机不带机械负载，只向电力系统送出或吸收无功功率。

（）A、正确B、错误正确答案：A12.理论表明，交流磁路损耗随交流绕组的频率增加而增大，也随磁通密度的最大值增加而增大。

()A、正确B、错误正确答案：A13.同步发电机作调相运行时，功角δ≈0。

（）A、正确B、错误正确答案：A14.绕线式异步电动机带恒功率负载稳定运行，若适当增大定子绕组电阻后电机重新稳定运行，则此时电机定子电流保持不变。

（）A、正确B、错误正确答案：B15.三相同步发电机感应电动势的相序是由直流励磁电源正负极顺序决定的。

（）A、正确B、错误16.根据磁路欧姆定律可知，任何磁路中的磁通量和磁路磁阻是成反比关系的。

第五章感应电机习题解答：5.1为什么三相感应电动机励磁电流的标幺值比变压器的大得多？答：励磁电流即为空载电流，感应电动机是转动的器件，空载时有机械损耗，且定、转子之间有气隙，而变压器是静止的器件，没有机械损耗，且不存在气隙，所以三相感应电动机励磁电流的标幺值比变压器的大得多。

5-2为什么感应电动机的功率因数总是滞后的？为什么感应电动机的气隙比较小？答：感应电机要从电网吸收滞后的无功电流用以提供主磁场和漏磁场，所以感应电动机的功率因数总是滞后的；另一方面从感应电动机的等效电路看，除了电阻就是感抗，没有容抗，所以必然是滞后的。

在感应电机定、转子之间有一间隙，称为气隙。

气隙大小对感应电机的性能有很大的影响。

气隙大，则磁阻大，要建立同样大小的旋转磁场就需较大的励磁电流。

励磁电流基木上是无功电流，为降低电机的励磁电流、提高功率因数，气隙应尽量小。

5-3感应电动机作发电机运行和作电磁制动运行时，电磁转矩和转子转向之间的关系是否一样？怎样区分这两种运行状态？答：感应电动机作发电机运行和作电磁制动运行时，电磁转矩和转子转向之间的关系是一样的，产生的电磁转矩都是与转了转向相反为制动性质的，区分的方法是发电机运行时转子的转向与旋转磁场的转向一致，且输入机械功率输出电功率；电磁制动运行口寸转子的转向与旋转磁场的转向相反，且同时输入机械功率和电功率，两部分功率同时消耗在所串电阻上。

5-4感应电动机中，主磁通和漏磁通的性质和作用有什么不同？答：感应电动机中主磁通和漏磁通的作用和性质截然不同。

主磁通同时交链定、转子绕组，是能量转换的媒介，主磁路主要由定、转子铁心和气隙组成，是一个非线性磁路,受磁路饱和程度影响较大；漏磁通主要通过空气隙闭合，受磁路饱和程度影响很小，可视为线性磁路，漏磁通仅交链其各自的绕组，这部分磁通不参与能量转换。

把主磁通和漏磁通分开处理，将给电机的分析带来很大方便。

5-5说明转了绕组归算和频率归算的意义，归算是在什么条件下进行的？答：感应电动机定、转子电路是两个独立的电路没有*电的联系，要寻求其有电的联系的等效电路需要进行两次归算。

绪 论Δ0-1 电机和变压器的磁路常用什么材料制成，这类材料应具有哪些主要特性？0-2 在图0-3中，当给线圈N 1外加正弦电压u 1时，线圈N 1 和 N 2 中各感应什么性质的电动势？电动势的大小与哪些因素有关？0-3 感应电动势=e dtd ψ-中的负号表示什么意思？Δ0-4 试比较磁路和电路的相似点和不同点。

0-5 电机运行时，热量主要来源于哪些部分？为什么用温升而不直接用温度表示电机的发热程度？电机的温升与哪些因素有关？0-6 电机的额定值和电机的定额指的是什么？0-7 在图0-2中，已知磁力线l 的直径为10cm ，电流I 1 = 10A ，I 2 = 5A ，I 3 = 3A ，试求该磁力线上的平均磁场强度是多少？∨0-8 在图0-9所示的磁路中，线圈N 1、N 2中通入直流电流I 1、I 2，试问： （1） 电流方向如图所示时，该磁路上的总磁动势为多少？（2） N 2中电流I 2反向，总磁动势又为 多少？（3） 若在图中a 、b 处切开，形成一空气隙δ，总磁动势又为多少？ （4） 比较1、3两种情况下铁心中的B 、H 的 相对大小，及3中铁心和气隙中H 的相对大小？图0-9 习题0-8附图解：1）22111N I N I F -= 2）22112N I N I F +=3）221113N I N I F F -==不变4）由于31F F =，而31m m R R <<，所以31φφ>>，31B B >>，31H H >>。

在3）中，δB B Fe =，由于0μμ>>Fe ，所以0μμδδB H B H Fe Fe Fe =<<=∨0-9 两根输电线在空间相距2m ，当两输电线通入的电流均为100A 时，求每根输电线单位长度上所受的电磁力为多少？并画出两线中电流同向及反向时两种情况下的受力方向。

解：由H B I R H 0,2.μπ==，得每根输电线单位长度上所受的电磁力为m N lI RIBlI f .1022110010423270--=⨯⨯⨯⨯===πππμ当电流同向时，电磁力为吸力；当电流反向时，电磁力为斥力。
