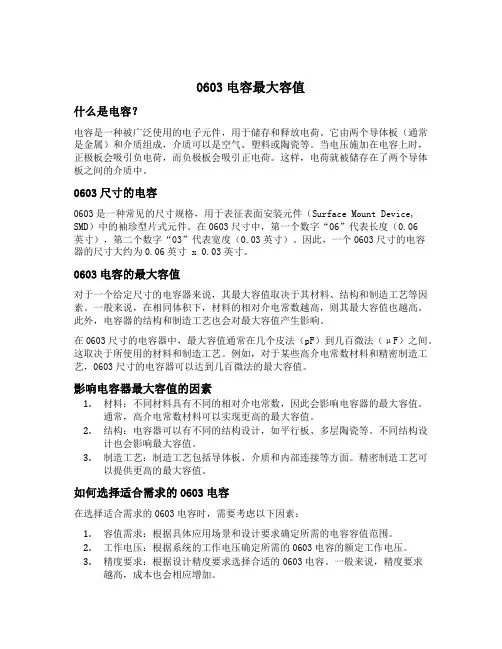

0603电容最大容值什么是电容？电容是一种被广泛使用的电子元件，用于储存和释放电荷。
它由两个导体板（通常是金属）和介质组成，介质可以是空气、塑料或陶瓷等。
当电压施加在电容上时，正极板会吸引负电荷，而负极板会吸引正电荷。
这样，电荷就被储存在了两个导体板之间的介质中。
0603尺寸的电容0603是一种常见的尺寸规格，用于表征表面安装元件（Surface Mount Device, SMD）中的袖珍型片式元件。
在0603尺寸中，第一个数字“06”代表长度（0.06英寸），第二个数字“03”代表宽度（0.03英寸）。
因此，一个0603尺寸的电容器的尺寸大约为0.06英寸 x 0.03英寸。
0603电容的最大容值对于一个给定尺寸的电容器来说，其最大容值取决于其材料、结构和制造工艺等因素。
一般来说，在相同体积下，材料的相对介电常数越高，则其最大容值也越高。
此外，电容器的结构和制造工艺也会对最大容值产生影响。
在0603尺寸的电容器中，最大容值通常在几个皮法（pF）到几百微法（μF）之间。
这取决于所使用的材料和制造工艺。
例如，对于某些高介电常数材料和精密制造工艺，0603尺寸的电容器可以达到几百微法的最大容值。
影响电容器最大容值的因素1.材料：不同材料具有不同的相对介电常数，因此会影响电容器的最大容值。
通常，高介电常数材料可以实现更高的最大容值。
2.结构：电容器可以有不同的结构设计，如平行板、多层陶瓷等。
不同结构设计也会影响最大容值。
3.制造工艺：制造工艺包括导体板、介质和内部连接等方面。
精密制造工艺可以提供更高的最大容值。
如何选择适合需求的0603电容在选择适合需求的0603电容时，需要考虑以下因素：1.容值需求：根据具体应用场景和设计要求确定所需的电容容值范围。
2.工作电压：根据系统的工作电压确定所需的0603电容的额定工作电压。
3.精度要求：根据设计精度要求选择合适的0603电容。
一般来说，精度要求越高，成本也会相应增加。
各种贴片电容容值表X7R贴片电容简述X7R贴片电容属于EIA规定的Class 2类材料的电容。
它的容量相对稳定。
X7R贴片电容特性具有较高的电容量稳定性，在-55℃～125℃工作温度范围内，温度特性为±15%。
层叠独石结构，具有高可靠性。
优良的焊接性和和耐焊性，适用于回流炉和波峰焊。
应用于隔直、耦合、旁路、鉴频等电路中。
X7R贴片电容容量范围厚度与符号对应表0201～1206 X7R贴片电容选型表1210～2225 X7R贴片电容选型表NPO COG 贴片电容容量规格表默认分类2009-07-15 16:28 阅读354 评论1字号：大大中中小小NPO(COG)贴片电容属于Class 1温度补偿型电容。
它的容量稳定，几乎不随温度、电压、时间的变化而变化。
尤其适用于高频电子电路。
具有最高的电容量稳定性，在-55℃～125℃工作温度范围内,温度特性为：0±30ppm/℃(COG）、0±60ppm/℃(COH）。
层叠独石结构，具有高可靠性。
优良的焊接性和和耐焊性，适用于回流炉和波峰焊。
应用于各种高频电路,如:振荡、计时电路等。
我们把用来制造片式多层瓷介电容（MLCC）的陶瓷叫电容器瓷。
这里所说的瓷介就是用电容器瓷制成的陶瓷介质。
大家知道，陶瓷是一类质硬、性脆的无机烧结体。
就其显微结构而论，大都具有多晶多相结构。
其性能往往决定于其成份和结构。
当配方确定之后，能否达到预期的效果，关键取决于制造陶瓷粉料的工艺。
按其用途可以分为三类：①高频热补偿电容器瓷（UJ、SL）；②高频热稳定电容器瓷（NPO）；③低频高介电容器瓷（X7R、Y5V、Z5U）。
按温度系数分可以分为两类：①负温度系数电容器瓷（即高频热补偿电容器瓷）；②正温度系数电容器瓷（即平时我们常说的COG、X7R、Y5V瓷料）。
按工作频率可以分为三类：低频、高频、微波介质。
高频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质用，其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。
贴片电容是一种常用的电子元器件，外观标准通常包括以下几个方面：
1.尺寸标准：贴片电容的尺寸通常按照国际标准进行设计，常见的尺寸标准有0201、0402、0603、0805、1206、1210等。
2.颜色标准：贴片电容的颜色通常有红色、黄色、绿色、蓝色、紫色、黑色等，不同的颜色代表不同的电压等级。
3.标识标准：贴片电容的标识通常包括电容值、耐压值、品牌等信息，可以帮助用户快速识别和选择合适的电容。
4.封装标准：贴片电容的封装形式有多种，常见的包括轴向、径向、SMD等，不同的封装形式适用于不同的应用场景。
5.外观质量：贴片电容的外观质量要求表面光滑、无明显瑕疵、无裂纹、无气泡等缺陷，以确保电容的正常使用和长期稳定性。
总之，贴片电容的外观标准是多方面的，包括尺寸、颜色、标识、封装形式和外观质量等多个方面。

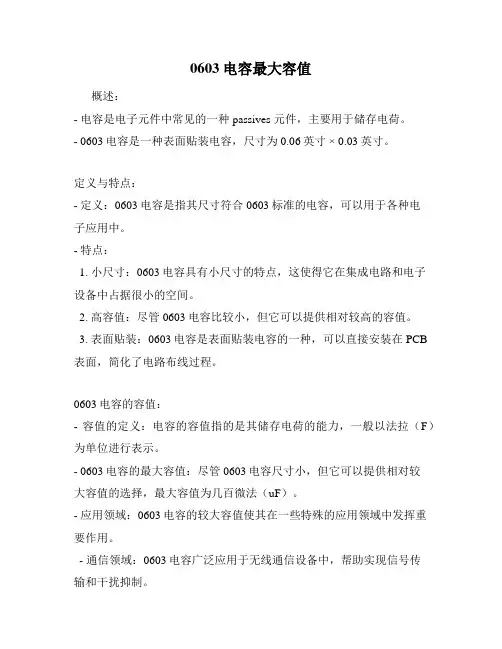

0603电容最大容值概述：- 电容是电子元件中常见的一种 passives 元件，主要用于储存电荷。
- 0603电容是一种表面贴装电容，尺寸为0.06英寸 × 0.03英寸。
定义与特点：- 定义：0603电容是指其尺寸符合0603标准的电容，可以用于各种电子应用中。
- 特点：1. 小尺寸：0603电容具有小尺寸的特点，这使得它在集成电路和电子设备中占据很小的空间。
2. 高容值：尽管0603电容比较小，但它可以提供相对较高的容值。
3. 表面贴装：0603电容是表面贴装电容的一种，可以直接安装在PCB 表面，简化了电路布线过程。
0603电容的容值：- 容值的定义：电容的容值指的是其储存电荷的能力，一般以法拉（F）为单位进行表示。
- 0603电容的最大容值：尽管0603电容尺寸小，但它可以提供相对较大容值的选择，最大容值为几百微法（uF）。
- 应用领域：0603电容的较大容值使其在一些特殊的应用领域中发挥重要作用。
- 通信领域：0603电容广泛应用于无线通信设备中，帮助实现信号传输和干扰抑制。
- 电源电路：0603电容在电源电路中具有重要作用，用于平滑输出电压和过滤杂散信号。
选购与使用：- 选购时的考虑因素：1. 容值需求：根据具体电路需求，选择满足功耗、电压等限制要求的合适容值。
2. 工作电压：确认0603电容的工作电压是否在所需范围内。
3. 环境条件：根据使用环境的温度、湿度等条件，选择具有合适工作温度范围和环境抗性的电容。
- 使用注意事项：1. 安装正确：正确安装0603电容，避免反向安装和损坏。
2. 避免过高温度：避免超过0603电容所能承受的工作温度范围，以免影响电容性能。
3. 防止机械应力：避免机械应力、振动和冲击对0603电容的影响，以免引起故障。
总结：0603电容作为一种常见的表面贴装电容，在电子设备中扮演着重要的角色。
虽然尺寸小，但它具有较高的容值，能够满足一些特殊应用的需求。
贴片电容
详细信息：
贴片电容(单片陶瓷电容器)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V 来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
声明：1、本规格书是由风华高科授权代理商－南京南山半导体有限公司自风华高科官方网站下载整理，若有变更，恕不另行通知；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与风华高科代理商南京南山半导体有限公司确认。
|特性*具有高电容量稳定性，在-55℃~125℃工作范围内，其温度系数为0±30ppm/℃、0±60ppm/℃*独石结构，具有高可靠性。
*优良的焊接性和耐旱性，适合于回流焊和波峰焊。
|贴片电容封装代号与外形尺寸L(长)尺寸 1.6±0.1mm W(宽)尺寸0.8±0.1mm T(高)尺寸0.8±0.1mm 电极宽度wb 0.30±0.10mm 公制封装代号1608英制封装代号0603|通用型贴片电容特性曲线※贴片电容交流特性图※C0G贴片电容温度系数图※X7R贴片电容温度系数图※Y5V贴片电容温度系数图※Z5U贴片电容温度系数图※贴片电容偏压特性图※贴片电容器老化特性图贴片电感样品申请单南山联系资料总机：技术支持：客服：传真：电邮：客户基本资料公司名称网址：联系方式电话：传真：□生产型企业□贸易商收货地址生产产品姓名：职务：□技术□采购□其他联络人电话：手机：电邮：样品明细资料元器件名称型号及封装单机用量申请数量备注预计生产情况预计小批量生产日期：规模生产日期：样品申请日期：样品申请流程1、请详细、全面、真实填写上列各项。
表格不够填写，可自行复制。
Service@2、请以附件的形式将该文档通过E-mail发送，并请将此单打印盖章后，电邮至：：。
3、公司将根据客户所填信息并综合相关情况，由样品小组负责确定该样品申请单是否执行及如何执行。
4、收到样品申请单并经审核通过后，南京库有现货2个工作日内发出；如需订货，交期3-4周，非常规品顺延1-2周。
5、样品免费，运费到付(一般选择顺丰快递)；样品数量：单个型号5～20pcs，或根据BOM表清单按2～5套提供。

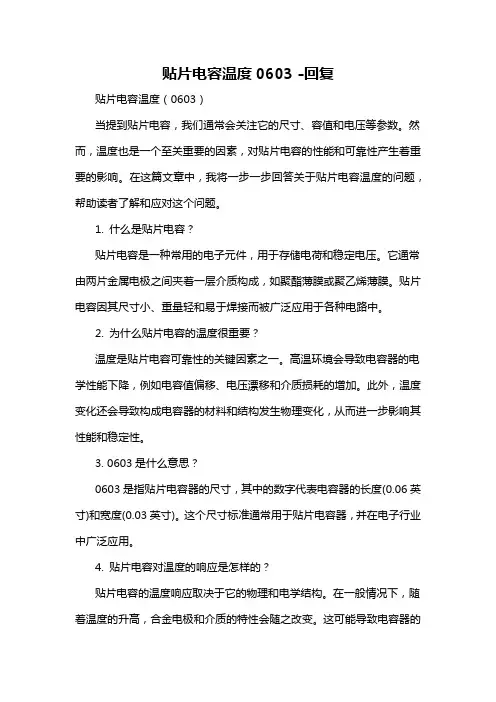

贴片电容温度0603 -回复贴片电容温度（0603）当提到贴片电容，我们通常会关注它的尺寸、容值和电压等参数。
然而，温度也是一个至关重要的因素，对贴片电容的性能和可靠性产生着重要的影响。
在这篇文章中，我将一步一步回答关于贴片电容温度的问题，帮助读者了解和应对这个问题。
1. 什么是贴片电容？贴片电容是一种常用的电子元件，用于存储电荷和稳定电压。
它通常由两片金属电极之间夹着一层介质构成，如聚酯薄膜或聚乙烯薄膜。
贴片电容因其尺寸小、重量轻和易于焊接而被广泛应用于各种电路中。
2. 为什么贴片电容的温度很重要？温度是贴片电容可靠性的关键因素之一。
高温环境会导致电容器的电学性能下降，例如电容值偏移、电压漂移和介质损耗的增加。
此外，温度变化还会导致构成电容器的材料和结构发生物理变化，从而进一步影响其性能和稳定性。
3. 0603是什么意思？0603是指贴片电容器的尺寸，其中的数字代表电容器的长度(0.06英寸)和宽度(0.03英寸)。
这个尺寸标准通常用于贴片电容器，并在电子行业中广泛应用。
4. 贴片电容对温度的响应是怎样的？贴片电容的温度响应取决于它的物理和电学结构。
在一般情况下，随着温度的升高，合金电极和介质的特性会随之改变。
这可能导致电容器的电容值下降，电压系数增加和介质损耗增加。
因此，在高温环境下，贴片电容的性能和可靠性将受到一定程度的影响。
5. 如何测量贴片电容的温度？为了测量贴片电容的温度，可以使用温度传感器或红外热像仪。
温度传感器可以直接接触电容器并测量其表面温度，而红外热像仪则可以无接触地检测电容器的热分布。
这些工具可以帮助工程师了解并监测贴片电容器在实际运行条件下的温度情况。
6. 如何降低贴片电容的温度？为了降低贴片电容的温度，我们可以采取以下几种方法：- 提高散热性能：通过选用具有良好散热性能的材料来制造电路板，或者采取散热技术，如散热片、散热罩等，以帮助电容器更好地散热。
- 优化布局：在设计电路板时，应合理布置贴片电容，并确保其周围没有过于集中的热源。
风华高科电容多层片式陶瓷电容0805 CG 104 J 500 N T1 2 3 4 5 6 71、尺寸2、介质种类3、标称电容量（PF）4、误差级别5、工作电压6、端头类别7、包装方式型号英寸毫米代码介质材料表示方法实际值代码误差表示方法实际电压标记端头材料标记包装0402 0.04*0.02 1.00*0.5 CG COG和NPO 100 10*100J ±5% 6R3 6.3V S 纯银T 编带0603 0.06*0.03 1.6*0.8 101 10*101G ±2% 100 10V C 纯铜 B 散装0805 0.08*0.05 2.00*1.25 102 10*102 C ±0.25PF 250 25V N 三层电镀1206 0.12*0.06 3.2*1.6 500 50V三星电容多层片式陶瓷电容CL 10 C 101 J B 8 N N N C1 2 3 4 5 6 7 8 9 10 11CL表示：多层陶瓷贴片电容2、尺寸3介质种类4、标称电容量（PF）5、误差级别6、工作电压7、厚度8端头类别型号英寸毫米代码介质材料表示方法实际值代码误差表示方法实际电压标记尺寸(mm)标记端头材料0402 0.04*0.02 1.00*0.5 CPRSTUL COGP2HR2HS2HT2HU2JS2L100 10*100 J ±5% R 4V 3 0.3 N 三层电镀0603 0.06*0.03 1.6*0.8 101 10*101 G ±2% Q 6.3V 4 0.50805 0.08*0.05 2.00*1.25 102 10*102 C ±0.25PF P 10V 89ACD0.8 0.9 0.650.851.001206 0.12*0.06 3.2*1.6 OALB 16V 25V 35V 50VAB Y F X X5RX7RX7SY5VX6SKMZ±10%±20%+80/-20%CDEFGHIJK100V200V250V350V500V630V1000V2000V3000V国巨（YAGEO）电容多层片式陶瓷电容CC ×××× × ×NPO ×BN ×××1 2 3 4 51、尺寸2、误差精度3、包装形式4、实际电压值5、标称电容量型号英制型号公制代码误差表示方法实际值代码电压代码实际值0201 0603 BCDFGJ±0.1PF±0.25PF±0.5PF±1%±2%±5%R 纸卷盘7inch 7 16V 100 10*1000402 1005 K 吸塑卷盘7inch 8 25V 101 10*101 0603 1608 P 纸卷盘13inch 9 50V 102 10*102 0805 2012 F 吸塑卷盘13inch1206 3216 C 散装1210 32251812 4532TDK贴片电容型号TDK贴片电容的参数识别C 2012 X7R 1H 104 K T系列名称体积材料电压容量误差包装0603=0201 CH 0J=6.3V C=0.25 T=卷带1005=0402 COG 1A=10V D=0.5 B=袋装1608=0603 JB 1C=16V J=5%2012=0805 JF 1E=25V K=10%3216=1206 X7R 1H=50V M=20%3225=1210 X5R 2A=100V Z=+80-20%4532=1812 Y5V 2E=250V5650=2220 2J=630V4520=1808 3A=1KV3D=2KV3F=3KV。

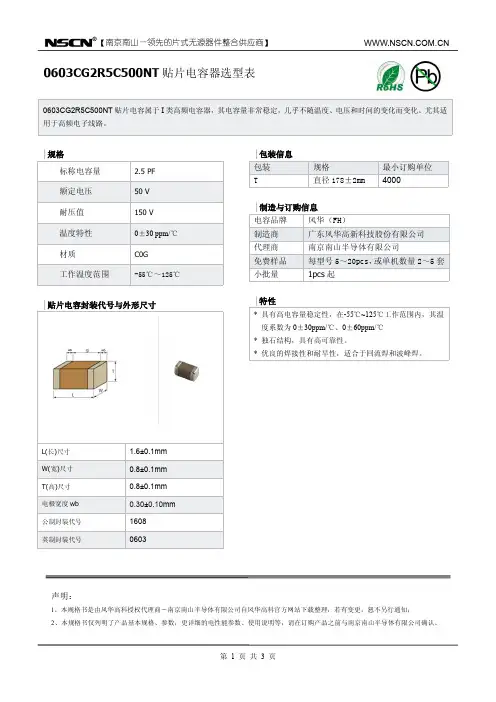

0603CG2R5C500NT 贴片电容器选型表声明：1、本规格书是由风华高科授权代理商－南京南山半导体有限公司自风华高科官方网站下载整理，若有变更，恕不另行通知；2、本规格书仅列明了产品基本规格、参数，更详细的电性能参数、使用说明等，请在订购产品之前与南京南山半导体有限公司确认。
|规格标称电容量 2.5PF 额定电压50V 耐压值150V 温度特性0±30ppm/℃材质C0G工作温度范围-55℃～125℃|贴片电容封装代号与外形尺寸L(长)尺寸 1.6±0.1mm W(宽)尺寸0.8±0.1mm T(高)尺寸0.8±0.1mm 电极宽度wb 0.30±0.10mm 公制封装代号1608英制封装代号0603|通用型贴片电容特性曲线※贴片电容交流特性图※C0G 贴片电容温度系数图※X7R 贴片电容温度系数图※Y5V 贴片电容温度系数图※Z5U 贴片电容温度系数图※贴片电容偏压特性图※贴片电容器老化特性图贴片电感样品申请单南山联系资料总机：技术支持：客服：传真：电邮：客户基本资料公司名称网址：联系方式电话：传真：□生产型企业□贸易商收货地址生产产品姓名：职务：□技术□采购□其他联络人电话：手机：电邮：样品明细资料元器件名称型号及封装单机用量申请数量备注预计生产情况预计小批量生产日期：规模生产日期：样品申请日期：样品申请流程1、请详细、全面、真实填写上列各项。
表格不够填写，可自行复制。
Service@2、请以附件的形式将该文档通过E-mail发送，并请将此单打印盖章后，电邮至：：。
3、公司将根据客户所填信息并综合相关情况，由样品小组负责确定该样品申请单是否执行及如何执行。
4、收到样品申请单并经审核通过后，南京库有现货2个工作日内发出；如需订货，交期3-4周，非常规品顺延1-2周。
5、样品免费，运费到付(一般选择顺丰快递)；样品数量：单个型号5～20pcs，或根据BOM表清单按2～5套提供。
声明：1、本规格书是由风华高科授权代理商－南京南山半导体有限公司自风华高科官方网站下载整理，若有变更，恕不另行通知；2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与风华高科代理商南京南山半导体有限公司确认。
|特性*具有高电容量稳定性，在-55℃~125℃工作范围内，其温度系数为0±30ppm/℃、0±60ppm/℃*独石结构，具有高可靠性。
*优良的焊接性和耐旱性，适合于回流焊和波峰焊。
|贴片电容封装代号与外形尺寸L(长)尺寸 1.6±0.1mm W(宽)尺寸0.8±0.1mm T(高)尺寸0.8±0.1mm 电极宽度wb 0.30±0.10mm 公制封装代号1608英制封装代号0603|通用型贴片电容特性曲线※贴片电容交流特性图※C0G贴片电容温度系数图※X7R贴片电容温度系数图※Y5V贴片电容温度系数图※Z5U贴片电容温度系数图※贴片电容偏压特性图※贴片电容器老化特性图贴片电感样品申请单南山联系资料总机：技术支持：客服：传真：电邮：客户基本资料公司名称网址：联系方式电话：传真：□生产型企业□贸易商收货地址生产产品姓名：职务：□技术□采购□其他联络人电话：手机：电邮：样品明细资料元器件名称型号及封装单机用量申请数量备注预计生产情况预计小批量生产日期：规模生产日期：样品申请日期：样品申请流程1、请详细、全面、真实填写上列各项。
表格不够填写，可自行复制。
Service@2、请以附件的形式将该文档通过E-mail发送，并请将此单打印盖章后，电邮至：：。
3、公司将根据客户所填信息并综合相关情况，由样品小组负责确定该样品申请单是否执行及如何执行。
4、收到样品申请单并经审核通过后，南京库有现货2个工作日内发出；如需订货，交期3-4周，非常规品顺延1-2周。
5、样品免费，运费到付(一般选择顺丰快递)；样品数量：单个型号5～20pcs，或根据BOM表清单按2～5套提供。
贴片电容型对照表三星国巨风华选型替代必备 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#风华高科电容多层片式陶瓷电容0805CG104J500NT 1 23 4 5 6 71、尺寸2、介质种类3、标称电容量（PF ）4、误差级别5、工作电压6、端头类别7、包装方式型号 英寸 毫米 代码 介质材料 表示方法实际值 代码 误差表示方法 实际电压 标记 端头材料标记 包装 0402 * * CG COG 和NPO 100 10*100J ±5%6R3 S 纯银 T 编带0603 * * 101 10*101G ±2%100 10V C 纯铜 B 散装0805 * * 102 10*102C ±250 25V N 三层电镀 1206**500 50V三星电容多层片式陶瓷电容CL10C101JB8NNNC 1 234 5 6 7 8 9 10 11CL 表示：多层陶瓷贴片电容2、尺寸3介质种类4、标称电容量（PF ）5、误差级别6、工作电压7、厚度8端头类别型号 英寸 毫米 代码 介质材料 表示方法实际值 代码 误差表示方法 实际电压 标记 尺寸(mm) 标记 端头材料 0402 * * C P R S T U L COG P2H R2H S2H T2H U2J S2L 100 10*100 J ±5% R 4V 3N 三层电镀 0603 * * 101 10*101 G ±2% Q 40805 * * 102 10*102 C ± P 10V 89 A C D1206**O A L B 16V25V35V50VA ？B ？ Y F XX5R X7R X7S Y5V X6SK M Z±10% ±20% +80/-20% C D E F G H I J K 100V200V 250V350V 500V 630V 1000V 2000V 3000V多层片式陶瓷电容CC ×××××× NPO × BN ×××123 45TDK型号TDK贴片电容的参数识别C 2012 X7R 1H 104 K T系列名称体积材料电压容量误差包装0603=0201 CH 0J= C= T=卷带1005=0402 COG 1A=10V D= B=袋装1608=0603 JB 1C=16V J=5%2012=0805 JF 1E=25V K=10%3216=1206 X7R 1H=50V M=20%3225=1210 X5R 2A=100V Z=+80-20% 4532=1812 Y5V 2E=250V5650=2220 2J=630V4520=1808 3A=1KV3D=2KV3F=3KV。
0603电容规格书一、引言0603电容是一种常见的电子元件，广泛应用于电子设备和电路中。
本文将详细介绍0603电容的规格书，包括其特性、尺寸参数、电气性能等方面的内容。
二、尺寸参数1. 外形尺寸：0603电容的外形尺寸为0.063英寸× 0.031英寸（1.6毫米× 0.8毫米），其小巧的尺寸使其能够适应高密度电路板的需求。
2. 引脚间距：0603电容的引脚间距为0.03英寸（0.8毫米），方便焊接和安装。
3. 厚度：0603电容的厚度约为0.023英寸（0.6毫米），具有较薄的特点。
三、电气性能1. 额定电压：0603电容的额定电压通常为50伏特（V），适用于低、中、高压电路。
2. 容量范围：0603电容的容量范围广泛，从1皮法（pF）到10微法（μF）不等。
根据具体的应用需求，用户可选择不同容量的电容。
3. 工作温度范围：0603电容的工作温度范围通常为-55℃至+125℃。
在这个温度范围内，电容能够正常工作，保证电路的稳定性和可靠性。
4. 耐久性：0603电容具有良好的耐久性能，能够经受长时间的工作和各种环境条件的考验。
四、特性1. 低ESR：0603电容具有低等效串联电阻（ESR），能够提供更好的电路响应速度和稳定性。
2. 高频特性：0603电容在高频信号传输中具有较好的性能，能够满足高频电路的要求。
3. 低漏电流：0603电容的漏电流非常低，有助于保持电路的稳定性。
4. 高质量因数：0603电容具有较高的质量因数（Q值），能够提供更好的信号传输效果。
五、应用领域0603电容广泛应用于各种电子设备和电路中，包括但不限于以下领域：1. 通信设备：如手机、无线路由器等。
2. 汽车电子：如汽车音响、车载导航系统等。
3. 消费电子：如电视、音响、平板电脑等。
4. 工业控制：如机器人、PLC等。
5. 医疗设备：如医疗监护仪、心电图仪等。
六、注意事项在使用0603电容时，需要注意以下事项：1. 确保正确的极性：某些类型的0603电容具有极性，应注意正确连接。
风华高科电容多层片式陶瓷电容0805 CG 104 J 500 N T1 2 3 4 5 6 71、尺寸2、介质种类3、标称电容量（PF）4、误差级别5、工作电压6、端头类别7、包装方式型号英寸毫米代码介质材料表示方法实际值代码误差表示方法实际电压标记端头材料标记包装0402 0.04*0.02 1.00*0.5 CG COG和NPO 100 10*100J ±5% 6R3 6.3V S 纯银T 编带0603 0.06*0.03 1.6*0.8 101 10*101G ±2% 100 10V C 纯铜 B 散装0805 0.08*0.05 2.00*1.25 102 10*102 C ±0.25PF 250 25V N 三层电镀1206 0.12*0.06 3.2*1.6 500 50V三星电容多层片式陶瓷电容CL 10 C 101 J B 8 N N N C1 2 3 4 5 6 7 8 9 10 11CL表示：多层陶瓷贴片电容2、尺寸3介质种类4、标称电容量（PF）5、误差级别6、工作电压7、厚度8端头类别型号英寸毫米代码介质材料表示方法实际值代码误差表示方法实际电压标记尺寸(mm)标记端头材料0402 0.04*0.02 1.00*0.5 CPRSTUL COGP2HR2HS2HT2HU2JS2L100 10*100 J ±5% R 4V 3 0.3 N 三层电镀0603 0.06*0.03 1.6*0.8 101 10*101 G ±2% Q 6.3V 4 0.50805 0.08*0.05 2.00*1.25 102 10*102 C ±0.25PF P 10V 89ACD0.8 0.9 0.650.851.001206 0.12*0.06 3.2*1.6 OALB 16V 25V 35V 50VAB Y F X X5RX7RX7SY5VX6SKMZ±10%±20%+80/-20%CDEFGHIJK100V200V250V350V500V630V1000V2000V3000V国巨（YAGEO）电容多层片式陶瓷电容CC ×××× × ×NPO ×BN ×××1 2 3 4 51、尺寸2、误差精度3、包装形式4、实际电压值5、标称电容量型号英制型号公制代码误差表示方法实际值代码电压代码实际值0201 0603 BCDFGJ±0.1PF±0.25PF±0.5PF±1%±2%±5%R 纸卷盘7inch 7 16V 100 10*1000402 1005 K 吸塑卷盘7inch 8 25V 101 10*101 0603 1608 P 纸卷盘13inch 9 50V 102 10*102 0805 2012 F 吸塑卷盘13inch1206 3216 C 散装1210 32251812 4532TDK贴片电容型号TDK贴片电容的参数识别C 2012 X7R 1H 104 K T系列名称体积材料电压容量误差包装0603=0201 CH 0J=6.3V C=0.25 T=卷带1005=0402 COG 1A=10V D=0.5 B=袋装1608=0603 JB 1C=16V J=5%2012=0805 JF 1E=25V K=10%3216=1206 X7R 1H=50V M=20%3225=1210 X5R 2A=100V Z=+80-20%4532=1812 Y5V 2E=250V5650=2220 2J=630V4520=1808 3A=1KV3D=2KV3F=3KV。
