2019-聚甲基丙烯酸甲酯PMMA-文档资料

聚甲基丙烯酸甲酯特点
聚甲基丙烯酸甲酯，简称PMMA，是一种高分子有机化合物，也是一种常见的合成树脂材料。

它具有许多独特的特点，在许多领域中得到广泛应用，例如光学、建筑、汽车、家具、医疗等。

本文将从不同角度介绍PMMA的特点，并探讨它的应用。

物理特性：
PMMA是一种透明、坚硬、耐光、稳定的材料。

它的折射率与玻璃相近，透过率高达92%以上，因此被广泛应用于制造透明的玻璃替代品。

PMMA比玻璃轻，强度高，而且不易破裂，即使被破坏也不会像玻璃一样产生锐利的碎片，从而减少了安全隐患。

此外，PMMA还有良好的机械性能和加工性能，可以制成各种形状和尺寸的产品。

化学特性：
PMMA具有良好的耐化学性，可以抵抗多种化学物质的侵蚀。

它不易被水分吸收，因此不会出现变形或膨胀。

PMMA具有优异的耐候性和耐老化性，不易受紫外线、氧化和高温的影响，因此可以长时间使用。

此外，PMMA还有较好的耐燃性，能够阻止火焰的蔓延。

应用领域：
PMMA的应用领域非常广泛。

在光学领域，PMMA被广泛应用于
制造光学仪器、车灯、光学镜片等。

在建筑领域，PMMA可以用于制造天窗、隔断、墙板等。

在汽车领域，PMMA用于制造车灯、车窗等。

在家具领域，PMMA可以用于制造桌子、椅子、灯具等。

在医疗领域，PMMA用于制造人工晶体、牙齿修复材料等。

聚甲基丙烯酸甲酯具有许多独特的特点，被广泛应用于各个领域。

随着科学技术的不断发展，PMMA的应用前景将会更加广阔。

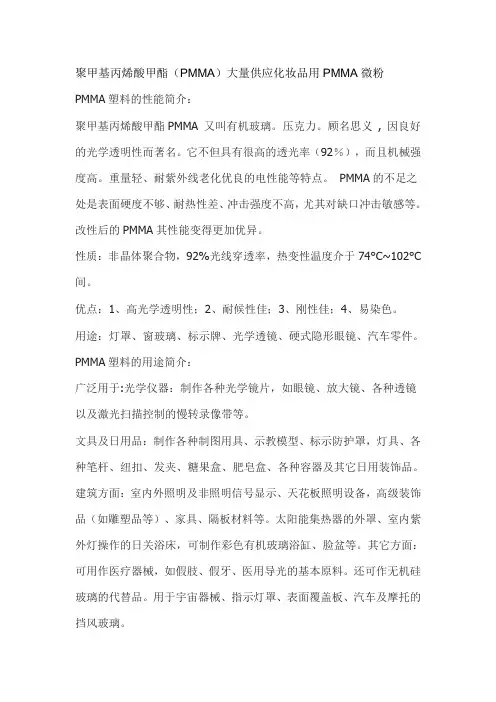

聚甲基丙烯酸甲酯（PMMA）大量供应化妆品用PMMA微粉PMMA塑料的性能简介：聚甲基丙烯酸甲酯PMMA 又叫有机玻璃。

压克力。

顾名思义, 因良好的光学透明性而著名。

它不但具有很高的透光率（92％），而且机械强度高。

重量轻、耐紫外线老化优良的电性能等特点。

PMMA的不足之处是表面硬度不够、耐热性差、冲击强度不高，尤其对缺口冲击敏感等。

改性后的PMMA其性能变得更加优异。

性质：非晶体聚合物，92%光线穿透率，热变性温度介于74°C~102°C 间。

优点：1、高光学透明性；2、耐候性佳；3、刚性佳；4、易染色。

用途：灯罩、窗玻璃、标示牌、光学透镜、硬式隐形眼镜、汽车零件。

PMMA塑料的用途简介：广泛用于:光学仪器：制作各种光学镜片，如眼镜、放大镜、各种透镜以及激光扫描控制的慢转录像带等。

文具及日用品：制作各种制图用具、示教模型、标示防护罩，灯具、各种笔杆、纽扣、发夹、糖果盒、肥皂盒、各种容器及其它日用装饰品。

建筑方面：室内外照明及非照明信号显示、天花板照明设备，高级装饰品（如雕塑品等）、家具、隔板材料等。

太阳能集热器的外罩、室内紫外灯操作的日关浴床，可制作彩色有机玻璃浴缸、脸盆等。

其它方面：可用作医疗器械，如假肢、假牙、医用导光的基本原料。

还可作无机硅玻璃的代替品。

用于宇宙器械、指示灯罩、表面覆盖板、汽车及摩托的挡风玻璃。

化妆品用PMMA微粉中文名称：聚甲基丙烯酸甲酯产品描述：1．具有优异的吸油性能，可以较好地吸收皮脂、汗液等皮肤分泌物；2．高折射率的特点使入射光线产生散射，淡化面部明暗对比，实现遮瑕效果；3．球形的构造赋予化妆品良好的滑爽性和优异的柔滑手感；4．用于含有有机溶剂（乙醇等）的液体化妆品中具有良好的分散性和稳定性；5.透明的特性可使部分光线透过，降低面部的苍白感，达到自然的效。

物化性质：外观：白色微粉末组成：PMMA交联体平均粒径：约5.5～8.5μm加热减量：2.0%以下pH值：5.0～7.5产品应用：肤感滑爽，铺展性极佳，广泛适用于高端粉饼、眼影、腮红、BB霜、防晒霜、洗发水等化妆品产品的生产。

注塑模工艺条件干燥处理：PMMA具有吸湿性因此加工前的干燥处理是必须的。

建议干燥条件为90C、2~4小时。

熔化温度：240~270C。

模具温度：35~70C。

注射速度：中等化学和物理特性PMMA具有优良的光学特性及耐气侯变化特性。

白光的穿透性高达92%。

PMMA制品具有很低的双折射，特别适合制作影碟等。

PMMA具有室温蠕变特性。

随着负荷加大、时间增长，可导致应力开裂现象。

PMMA具有较好的抗冲击特性。

由于PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等缺点，PMMA的改性相继出现。

如甲基丙烯酸甲酯与苯乙烯、丁二烯的共聚，PMMA与PC的共混等。

超级透明PMMA材料主要用于手机保护屏，该产品分为有硬化涂层，没有硬化涂层两种.其特点是透光率极好，没有杂质，静电保护膜，表面硬化厚后硬度可达5-6H以上. 目前特别推荐用于硬化处理的PMMA材料，国内称为生板。

物理性能聚甲基丙烯酸甲酯（Polymethylmethacrylate，简称PMMA，英文Acrylic），又称做压克力或有机玻璃，在香港多称做阿加力胶，具有高透明度，低价格，易于机械加工等优点，是平常经常使用的玻璃替代材料。

设计新颖、工艺先进、色调高雅、造型美观。

1.PMMA的密度比玻璃低：PMMA的密度大约在1150-1190 kg/m3，是玻璃(2400-2800 kg/m3)的一半；2.PMMA的重量较轻：PMMA的密度为1.19g/cm3，同样大小的材料，其重量只有普通玻璃的一半，金属铝（属于轻金属）的43%。

3.PMMA的机械强度较高：有机玻璃的相对分子质量大约为200万，是长链的高分子化合物，而且形成分子的链很柔软，因此，有机玻璃的强度比较高，抗拉伸和抗冲击的能力比普通玻璃高7～18倍。

有一种经过加热和拉伸处理过的有机玻璃，其中的分子链段排列得非常有次序，使材料的韧性有显著提高。

用钉子钉进这种有机玻璃，即使钉子穿透了，有机玻璃上也不产生裂纹。

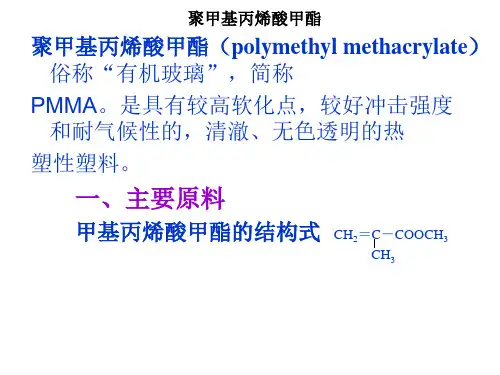

聚甲基丙烯酸甲酯聚甲基丙烯酸甲酯（Poly(methyl methacrylate)简称PMMA）是一种广泛应用的聚合物材料。

它具有优异的透明度、高强度和良好的耐候性等特点，被广泛应用于建筑、汽车、光学器件等领域。

本文将从聚甲基丙烯酸甲酯的制备方法、物性表征以及应用领域等方面进行介绍。

一、聚甲基丙烯酸甲酯的制备方法1. 逐步聚合法：首先将甲基丙烯酸甲酯单体与引发剂加入反应釜中，经过一系列的反应步骤，得到聚合物。

这种方法常用于小规模的实验室制备。

2. 均相聚合法：在适当的溶剂中，将甲基丙烯酸甲酯单体与引发剂进行均相溶液聚合。

该方法适用于大规模生产，能获得更高的聚合度和更均匀的分子量分布。

3. 残留体系聚合法：通过将甲基丙烯酸甲酯单体与引发剂固定在聚合剂载体上，通过体系热解或紫外辐射等方式来释放聚合物。

这种方法能够实现可控的聚合反应，得到具有特定结构的聚甲基丙烯酸甲酯。

二、聚甲基丙烯酸甲酯的物性表征1. 透明度：聚甲基丙烯酸甲酯具有优异的透明度，其透明度与玻璃相当，而密度只有玻璃的一半。

这使其广泛应用于自动车窗、光学仪器和观察窗等领域。

2. 强度：聚甲基丙烯酸甲酯具有较高的强度，比普通玻璃更耐冲击，减少了由于碎裂而造成的伤害。

3. 耐候性：聚甲基丙烯酸甲酯具有良好的耐候性，不易受紫外线照射、湿度、高温等环境因素的影响。

因此，它常用于室外标牌、车身配件等需要耐候性的领域。

4. 气密性：聚甲基丙烯酸甲酯具有很好的气密性，能够有效阻挡氧气和水蒸气的渗透，保护容器内部物品的质量。

三、聚甲基丙烯酸甲酯的应用领域1. 建筑领域：聚甲基丙烯酸甲酯常用于建筑领域中的采光板、隔热材料和玻璃替代品等产品。

其透明度和强度使其成为理想的建筑材料之一。

2. 汽车领域：在汽车制造过程中，聚甲基丙烯酸甲酯被广泛应用于车窗、后视镜、仪表盘等部位。

其高强度和耐候性保证了汽车零部件的长期使用。

3. 光学器件：由于其透明度和光学性能，聚甲基丙烯酸甲酯在光学器件领域有着广泛的应用。

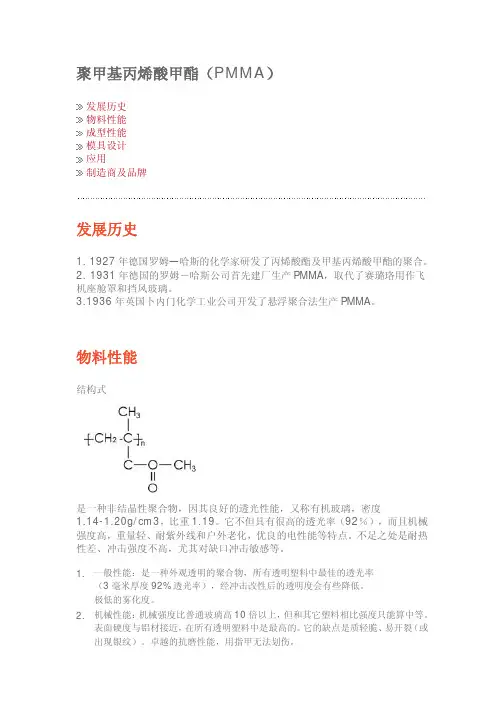

聚甲基丙烯酸甲酯（PMMA）物料性能模具设计制造商及品牌发展历史1. 1927年德国罗姆—哈斯的化学家研发了丙烯酸酯及甲基丙烯酸甲酯的聚合。

2. 1931年德国的罗姆－哈斯公司首先建厂生产PMMA，取代了赛璐珞用作飞机座舱罩和挡风玻璃。

3.1936年英国卜内门化学工业公司开发了悬浮聚合法生产PMMA。

物料性能结构式是一种非结晶性聚合物，因其良好的透光性能，又称有机玻璃，密度1.14-1.20g/cm3，比重1.19。

它不但具有很高的透光率（92％），而且机械强度高，重量轻、耐紫外线和户外老化，优良的电性能等特点。

不足之处是耐热性差、冲击强度不高，尤其对缺口冲击敏感等。

1. 一般性能：是一种外观透明的聚合物，所有透明塑料中最佳的透光率（3毫米厚度92%透光率），经冲击改性后的透明度会有些降低。

极低的雾化度。

2. 机械性能：机械强度比普通玻璃高10倍以上，但和其它塑料相比强度只能算中等。

表面硬度与铝材接近，在所有透明塑料中是最高的。

它的缺点是质轻脆、易开裂（或出现银纹）。

卓越的抗磨性能，用指甲无法划伤。

3. 热性能：耐热性不够好，使用温度仅80℃。

可通过其单体与双酯基丙烯酸乙二醇酯或甲基丙烯酸丙烯酯等共聚、交联，以提高耐热性。

比热比大多数热塑性塑料都低，有利于它快速受热塑化。

另外它还具有一定的耐寒性，在低温-50-60℃下，冲击强度变化很小。

4. 电性能：电性能良好，特别是在低频率工作条件下。

某些电性能是独特即介电损耗角正切值随频率的升高而降低。

温度和频率对介电常数有影响，而气候和湿度对电性能的影响不大。

但电性能比PE、PS等差。

5. 防火性能：防火性能一般，防火等级一般为UL94 HB。

6. 耐候性：具有优良的耐候性，在热带气候下暴晒多年透明度和色泽变化很少。

7. 可抵抗的化学物质：稀酸、碱类、非氧化性酸类、盐类、非极性、非芳香族之有机溶剂、油脂等。

8. 不可抵抗的化学物质：二氯甲烷，氯仿，四氯化碳，苯，甲苯，二甲苯，丙酮，丁酮，甲醇，乙醚，浓氧化酸、溶于大多数芳香族及氧化碳氢、酯酮等。

聚甲基丙烯酸甲酯以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯,相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。

聚甲基丙烯酸甲酯缩写代号为PＭMA,俗称有机玻璃,是迄今为止合成透明材料中质地最优异,价格又比较适宜的品种。

一、性能聚甲基丙烯酸甲酯是刚性硬质无色透明材料，密度为1.18-1.19g/CM3,折射率较小,约1．4９,透光率达９2%,雾度不大于2％,是优质有机透明材料。

１．力学性能聚甲基丙烯酸甲酯具有良好的综合力学性能,在通用塑料中居前列,拉伸、弯曲、压缩等强度均高于聚烯烃,也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差,但也稍优于聚苯乙烯。

浇注的本体聚合聚甲基丙烯酸甲酯板材(例如航空用有机玻璃板材）拉伸、弯曲、压缩等力学性能更高一些，可以达到聚酰胺、聚碳酸酯等工程塑料的水平。

一般而言，聚甲基丙烯酸甲酯的拉伸强度可达到50-77ＭPa水平,弯曲强度可达到9０－130MPa,这些性能数据的上限已达到甚至超过某些工程塑料。

其断裂伸长率仅2%-3%,故力学性能特征基本上属于硬而脆的塑料,且具有缺口敏感性，在应力下易开裂,但断裂时断口不像聚苯乙烯和普通无机玻璃那样尖锐参差不齐。

4０℃是一个二级转变温度,相当于侧甲基开始运动的温度，超过40℃，该材料的韧性,延展性有所改善。

聚甲基丙烯酸甲酯表面硬度低，容易擦伤。

ﻭ聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。

经拉伸取向后的聚甲基丙烯酸甲酯（定向有机玻璃)的力学性能有明显提高，缺口敏感性也得到改善。

ﻭ聚甲基丙烯酸甲酯的耐热性并不高,它的玻璃化温度虽然达到104℃，但最高连续使用温度却随工作条件不同在６5℃-95℃之间改变,热变形温度约为9６℃（1．18ＭＰa)，维卡软化点约113℃。

可以用单体与甲基丙烯酸丙烯酯或双酯基丙烯酸乙二醇酯共聚的方法提高耐热性。

聚甲基丙烯酸甲酯的耐寒性也较差,脆化温度约9.2℃。

聚甲基丙烯酸甲酯的热稳定性属于中等,优于聚氯乙烯和聚甲醛,但不及聚烯烃和聚苯乙烯，热分解温度略高于270℃,其流动温度约为１60℃，故尚有较宽的熔融加工温度范围。

聚甲基丙烯酸甲酯为大分子链上含有甲基丙烯酸甲酯重复结构单元的一类聚合物，俗称 "有机玻璃"， 英文名称 Poly­methylmethacrylate，简称 PMMA。

PMMA最早于 1932 年由英国 ICI公司实现工业化生产，美国的 Rohm&Huss 公司于 1936 年大规模生 产，目前仍为世界最大的生产商;其他供应商还有日本的旭化成、住友化学、三菱人造丝及协和瓦斯等;我 国的生产商很多，具体有锦西化工厂、上海珊瑚化工厂、苏州安利化工厂、晨光化工研究院二分厂、上海 制笔厂及上海有机玻璃厂等。

PMMA 的最大特点为透明性好，透光率达 90%～92%，可与无机玻璃嫂美;此外，它的耐候性好、表 面硬度高及综合性能优良，主要用于光学透明制品。

PMMA的一半用于浇铸和挤出板材，其余用于注塑制品。

聚甲基丙烯酸酷的结构性能PMMA的具体性能数据如下表所示。

PMMA的性能性能 数据 性能 数据相对密度吸水率/%拉伸强度/MPa拉伸模量/MPa断裂伸长率/%弯曲强度/MPa压缩强度/MPa缺口冲击强度/（kJ/m 2 ） 洛氏硬度1.171.190.0255～772400～28002.5～611013018～24M118热变形温度/℃（1.82MPa）长期使用温度/℃线膨胀系数/（×10 －5 K －1 ）热导率/［W/(mK)］体积电阻率/（Ω·cm）介电常数（10 6 H Z）介电损耗角正切值（10 6 H Z）介电强度/(kv/mm)耐电弧/s1158070.14～0.210 152.2～2.50.02～0.0820不漏电1、光学性能PMMA为高度透明的无定型热塑料性能塑料，具有十分优异的光学性能，透光率可达90%～92%，折 射率为 1.49，并可透过大部分紫外线和红外线。

2、力学性能PMMA 为一种质轻而坚韧的材料，在常温下具有优良的拉伸强度、弯曲强度和压缩强度;但冲击强度 一般，且缺口敏感较大;表面硬度一般，易于划伤，耐磨性较低，抗银纹能力较差。

聚甲基丙烯酸甲酯9页word聚甲基丙烯酸甲酯以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。

聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质地最优异，价格又比较适宜的品种。

一、性能聚甲基丙烯酸甲酯是刚性硬质无色透明材料，密度为1.18-1.19g/CM3，折射率较小，约1.49，透光率达92%，雾度不大于2%，是优质有机透明材料。

1.力学性能聚甲基丙烯酸甲酯具有良好的综合力学性能，在通用塑料中居前列，拉伸、弯曲、压缩等强度均高于聚烯烃，也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差，但也稍优于聚苯乙烯。

浇注的本体聚合聚甲基丙烯酸甲酯板材（例如航空用有机玻璃板材）拉伸、弯曲、压缩等力学性能更高一些，可以达到聚酰胺、聚碳酸酯等工程塑料的水平。

一般而言，聚甲基丙烯酸甲酯的拉伸强度可达到50-77MPa水平，弯曲强度可达到90-130MPa，这些性能数据的上限已达到甚至超过某些工程塑料。

其断裂伸长率仅2%-3% ，故力学性能特征基本上属于硬而脆的塑料，且具有缺口敏感性，在应力下易开裂，但断裂时断口不像聚苯乙烯和普通无机玻璃那样尖锐参差不齐。

40℃是一个二级转变温度，相当于侧甲基开始运动的温度，超过40℃,该材料的韧性，延展性有所改善。

聚甲基丙烯酸甲酯表面硬度低，容易擦伤。

聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。

经拉伸取向后的聚甲基丙烯酸甲酯（定向有机玻璃）的力学性能有明显提高，缺口敏感性也得到改善。

聚甲基丙烯酸甲酯的耐热性并不高，它的玻璃化温度虽然达到104℃，但最高连续使用温度却随工作条件不同在65℃-95℃之间改变，热变形温度约为96℃（1.18MPa），维卡软化点约113℃。

可以用单体与甲基丙烯酸丙烯酯或双酯基丙烯酸乙二醇酯共聚的方法提高耐热性。

聚甲基丙烯酸甲酯的耐寒性也较差，脆化温度约9.2℃。
